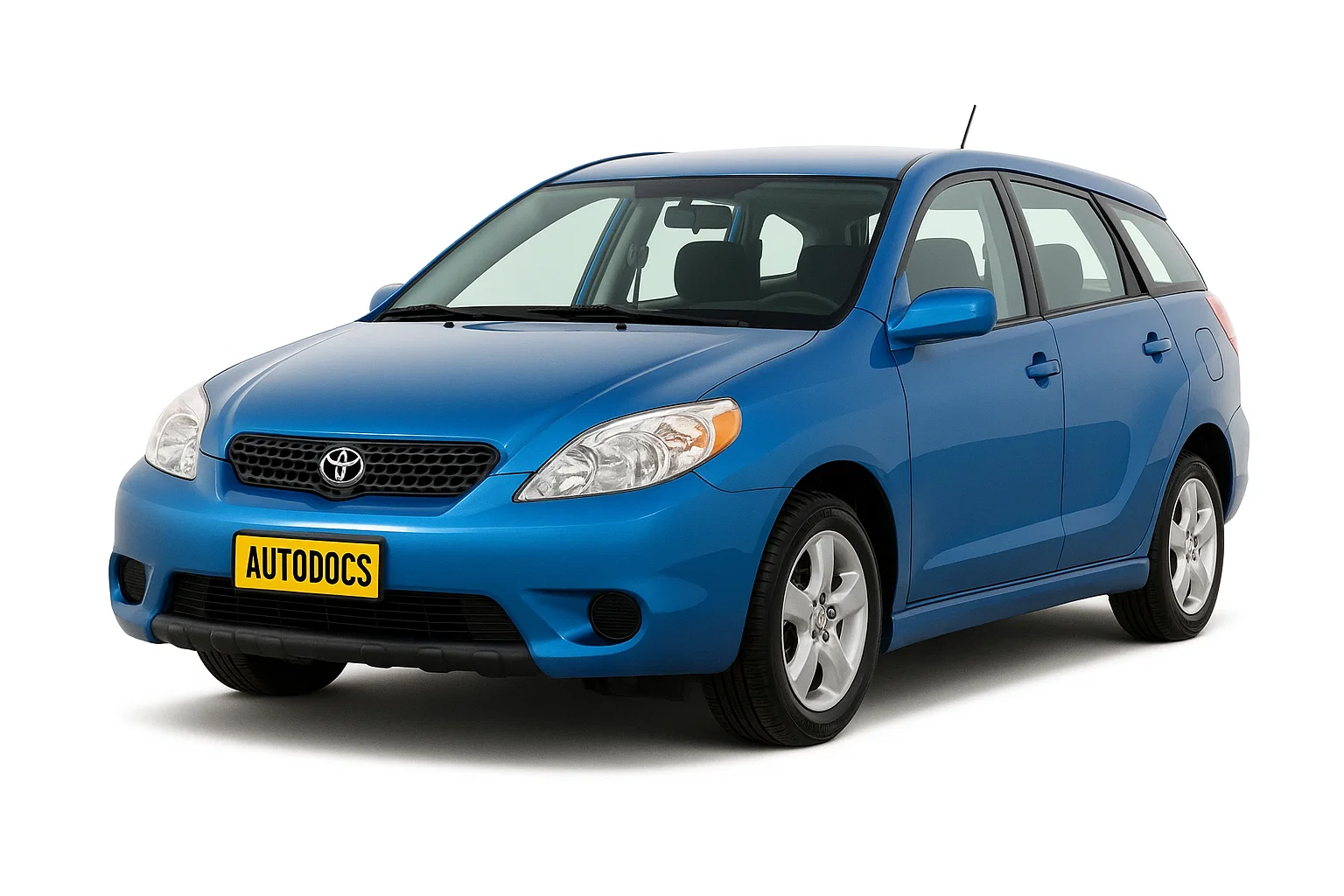

Toyota Matrix 1 покоління вироблялася в 2002, 2003, 2004, 2005, 2006, 2007 та 2008 році з позначенням кузова E130. У деяких країнах випускалася як Toyota Vibe та Toyota Voltz . У країнах Америки як Pontiac Vibe . У нашому матеріалі ви знайдете опис запобіжників та реле Понтіак Вайб (Тойота Матрікс) 1 зі схемами блоків та місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Виконання блоків та розташування елементів може відрізнятись від показаного. Звіряйте призначення зі своїми схемами на кришці блоків.
Блок у салоні
Основний блок запобіжників та реле знаходиться під панеллю приладів.
Приклад схеми з кришки блоку
Схема
Опис
| TAIL | Передні габаритні вогні, задні ліхтарі, лампи номерного знака, підсвічування панелі приладів, система управління двигуном |
| OBD | Бортова система діагностики |
| Empty | Не використовується |
| P/W | Електричні склопідйомники |
| WIPER | Двірники |
| AM2 | Система зарядки, система подушок безпеки, система стартера, керування двигуном |
| STOP | Стоп-сигнали, CHMSL, система керування двигуном, антиблокувальна система гальм, круїз-контроль |
| DOOR | Дверні замки з електроприводом, Замок для підйомного скла. |
| AM1 | Прикурювач, Датчик, ECU-IG, Склоочисник, Задній двірник, Запобіжники омивача |
| Empty | Не використовується |
| ECU-IG | Круїз-контроль, антиблокувальна система гальм, протиугінна система, автоматична коробка передач, електричний вентилятор системи охолодження |
| RR WIPER | Склоочисник заднього скла, Обігрів заднього скла |
| A/C | Кондиціонування повітря |
| INV | Розетки |
| P/POINT | Розетки |
| ECU-B | Денні ходові вогні |
| CIG | Прикурювач , Дзеркала заднього виду з електроприводом, Розетки, Аудіосистема, Система керування автоматичною коробкою передач |
| GAUGE | Прилади та прилади, Ліхтар заднього ходу, Система заряджання, Електричні замки дверей, Електричні склопідйомники, Люк на даху, Кондиціонер, Круїз-контроль |
| WASHER | Омивачі лобового скла |
| M-HTR/DEF 1-UP | Система керування двигуном |
| HTR | Кондиціонер |
| DEF | Обігрів заднього скла, запобіжник M-HTR/DEF 1 – UP |
| POWER | Електричні вікна, електричний місячний дах |
За прикурювач відповідає запобіжник позначений як CIG на 15А.
На звороті блоку кріпляться деякі реле.
Схема
Призначення
- А – Реле стартера
- B – Реле обігріву заднього скла
- С – Реле паливного насосу
- D – Реле склопідйомників
- E – Реле IG1
Окремі запобіжники та реле можуть кріпитися поза цим блоком, наприклад біля нього або за бардачком.
Реле покажчиків поворотів
Блок під капотом
Під капотом основний блок запобіжників та реле знаходиться з лівого боку поруч із акумулятором.
Схема
Позначення
Запобіжники
| SPARE | Запасний запобіжник |
| ETCS | Електронна система управління дросельною заслінкою |
| ABS NO. 2 | Антиблокувальна гальмівна система (без системи контролю стійкості) |
| RDI FAN | Електричний вентилятор охолодження |
| ABS NO. 1 | Анти блокувальна гальмівна система (із системою контролю стійкості) |
| FOG | Передні протитуманні фари |
| EFI2 | Система багатоточкового впорскування палива / Система послідовного багатоточкового впорскування палива, Система контролю викидів |
| EFI3 | Система багатоточкового впорскування палива / Система послідовного багатоточкового впорскування палива, Система контролю викидів |
| HEAD MAIN | Права фара, Запобіжники лівої фари |
| ALT-S | Система заряджання |
| EFI | Електронна система упорскування палива |
| HAZARD | Лампи вказівника повороту, Аварійний покажчик повороту |
| HORN | Сигнал |
| DOME | Внутрішнє освітлення, датчики та лічильники, аудіосистема, система дистанційного доступу без ключа, навігаційна система (за наявності) |
| MAIN | Система стартера, запобіжник AM2 |
| AMP | Аудіо система |
| MAYDAY | Система OnStar® |
| ALT | ABS №1, ABS №2, RDI FAN, FOG, Heater, AM1, POWER, DOOR, ECU-B, TAIL, STOP, P/POINT, INV, Запобіжники OBD, система зарядки |
| HEAD RH | Права фара, контрольна лампа далекого світла фар |
| HEAD LH | Ліва фара |
Реле
| M/G | Кондиціонер |
| HEAD | Фари |
| DIMMER | Діммер Фари |
| HORN | Сигнал |
| FAN NO. 2 | Система охолоджувального вентилятора |
| FAN NO. 1 | Система охолоджувального вентилятора |
| EFI | Електронна система упорскування палива |
| FOG | Протитуманні фари |
