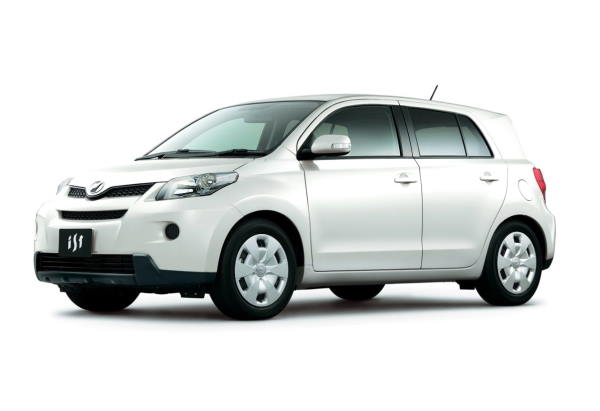

Toyota Urban Cruiser го покоління випускався 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 та 2016 роках з позначенням XP 110 . Також відомий під назвою Toyota Ist 2 і Scion xD . У нашому матеріалі Ви знайдете опис запобіжників та реле Тойота Іст 2 зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Розташування блоків і призначення елементів може відрізнятися від представленого. Звіряйте позначення елементів зі своїми схемами на кришці блоку.
Зміст
Блоки в салоні
Розташування
Загальна схема розташування блоків керування в салоні
Лівий руль
Правий руль
Опис
- Реле заднього протитуманного світла
- Блок запобіжників
- Реле передніх протитуманних фар
- Головний ЕБУ кузова
- із системою входу та запуску: допоміжне реле (ACC)
без системи входу та запуску: допоміжне реле (ACC Cut) - Додатковий блок запобіжників
- ЕБУ блокування кермового управління
- ЕБУ гідропідсилювача рульового керування
- ЕБУ багаторежимної механічної коробки передач
- Реле стартера (ST CUT)
- LHD: Реле ходових вогнів
- ЕБУ управління харчуванням
- ЕБУ зупинки та запуску двигуна
- З'єднувальний блок
- Підсилювач транспондерного ключа
- Центр складання датчика подушки безпеки
- ЕБУ блокування перемикання передач
- Підсилювач кондиціонера
- З'єднувальний блок
- RHD: ЕБУ системи попередження про крадіжку
- RHD: покажчик повороту
- RHD: ЕБУ системи попередження про викрадення (TMC, зроблено з серпня 2008 р.)
- RHD: ЕБУ подвійного замку
Блок запобіжників
Він знаходиться під панеллю приладів, для доступу треба забрати захисну кришку.
Лівий руль
Правий руль
Схема із кришки блоку
Фото приклад виконання
Схема
Призначення
| 1 | 10A TAIL – Бічні габаритні вогні, габаритні вогні, задні ліхтарі, освітлення номерного знака, система розподіленого упорскування палива / система послідовного розподіленого упорскування палива |
| 7,5A PANEL2 – Система іммобілайзера двигуна, система входу та запуску, передня протитуманна фара, освітлення, світлове нагадування, багаторежимна механічна коробка передач, задній протитуманний ліхтар, запуск, блокування рульового керування, задній ліхтар, бездротове керування замком дверей | |
| 2 | 7,5A PANEL1 – Освітлення, керування освітленням приладової панелі, лічильник та датчик |
| 3 | 7,5A A/C – Обігрів заднього скла, система кондиціювання |
| 4 | 20A D DOOR – Склопідйомник |
| 5 | 20A RL DOOR – Електричний склопідйомник заднього пасажира (ліва сторона) |
| 6 | 20A RR DOOR – Електричний склопідйомник заднього пасажира (правий бік) |
| 7 | - |
| 8 | 15A CIG – Прикурювач, Розетка |
| 9 | 7,5A ACC – Система блокування дверей, зовнішні дзеркала заднього виду, аудіосистема |
| 10 | - |
| 11 | 10A ID/UP /MIR HTR – Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива / Обігрів дзеркал |
| 12 | |
| 13 | |
| 14 | 7,5A RR FOG – Задні протитуманні фари |
| 15 | 7,5A IGN – Система розподіленого упорскування палива / система послідовного розподіленого упорскування палива, система іммобілайзера двигуна, система подушок безпеки SRS, система класифікації пасажира на передньому сидінні |
| 16 | 7,5А MET – Прилади та датчики |
| 17 | 15A P S-HTR – Обігрів сидіння |
| 18 | 15A D S-HTR – Обігрів сидіння |
| 19 | 20/25A WIP – Склоочисник |
| 20 | 15A RR WIP – Задній склоочисник |
| 21 | 15A WSH – Омивач лобового скла |
| 22 | 10A ECU-IG – Система денних ходових вогнів, антиблокувальна гальмівна система, система електропідсилювача керма, електричні склопідйомники, система блокування дверей, система захисту від крадіжки, електричний вентилятор охолодження |
| 23 | 10A GAUGE – Система зарядки, покажчики повороту, аварійні мигалки, підйомні вогні, керування освітленням приладової панелі, система блокування перемикання передач, обігрівач заднього скла, система кондиціювання повітря, система автоматичної коробки передач |
| 24 | 7,5A OBD2 – Бортова система діагностики |
| 25 | 10A STOP – Стоп-сигнали, встановлений нагорі стоп-сигнал, система розподіленого упорскування палива / система послідовного розподіленого упорскування палива, система блокування перемикання передач, антиблокувальна гальмівна система |
| 26 | - |
| 27 | 25A D/L – Система дверного замка |
| 28 | 15A FR FOG – Передні протитуманні фари |
| 29 | - |
| 30 | 10A TAIL – Бічні габаритні вогні, габаритні вогні, задні ліхтарі, освітлення номерного знака, система розподіленого упорскування палива / система послідовного розподіленого упорскування палива |
| 31 | 25A AM1 – Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива |
За прикурювач відповідає запобіжник номер 8 на 15А, позначений на кришці як CIG.
Окремі елементи кріпляться у верхній частині блоку.
Схема
Розшифровка
| F1 | 30А Блок ЕБУ обладнання кузова / Електрика вікон |
| F2 | 30/40А Живлення реле-переривник покажчиків повороту / Обігрів заднього скла, запобіжник: “MIR HTR” |
| F3 | 30А Підігрів сидінь |
| R1 | Реле – переривник покажчиків повороту |
| R2 | Реле обігрівача |
| R3 | Реле «IG1» – система запалювання |
Поруч можуть кріпитися деякі реле:
- Реле АСС
- Реле системи запалення
- Реле обігрівача
- Реле задніх протитуманних фар
- Реле передніх протитуманних фар
- Запобіжники
Додатковий блок запобіжників
Схема
Позначення
| 1 | 7,5A ACC2 – Система блокування перемикання передач |
| 7,5A AM2 NO.2 – Зарядка, керування дверним замком, подвійне замикання, керування двигуном, система іммобілайзера двигуна, система входу та запуску, запалювання, внутрішнє освітлення, світлове нагадування, електричний склопідйомник, попередження про непристебнутий ремен безпеки, запуск, блокування рульового керування, бездротове керування замком дверей | |
| 7,5A WIP-S – Система заряджання | |
| 2 | 7,5A ACC2 – Система блокування перемикання передач |
| 7,5A AM2 NO.2 – Зарядка, керування дверним замком, подвійне замикання, керування двигуном, система іммобілайзера двигуна, система входу та запуску, запалювання, внутрішнє освітлення, світлове нагадування, електричний склопідйомник, попередження про непристебнутий ремен безпеки, запуск, блокування рульового керування, бездротове керування замком дверей | |
| 7,5A WIP-S – Система заряджання |
Додаткові елементи
Схема
Призначення
- Приймач керування дверима
- Реле стоп-сигналу
Блоки під капотом
Розташування
Загальна схема розташування електричних блоків керування під капотом
Лівий руль
Правий руль
Позначення
- Блок запобіжників та реле
- без денних ходових вогнів: блок реле
- із денними ходовими вогнями: блок реле № 2
- ЕБУ двигуна
- Блок плавлення вставки
- Реле свічки розжарювання
- ЕБУ системи протиковзання з приводом
Блок запобіжників та реле
Розташований у лівій частині моторного відсіку.
Фото – приклад
Приклад схеми з кришки блоку
Схема
Опис
| 1 | - |
| 2 | 15A AM2 – Система запуску, система розподіленого упорскування палива / система послідовного розподіленого упорскування палива |
| 3 | 20A EFI – Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива |
| 10A HORN – 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Звуковий сигнал | |
| 30A ECD – 1ND-TV: Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива | |
| 4 | 10A HORN – 1KR-FE, 1ND-TV: Звуковий сигнал |
| 20A EFI – 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива | |
| 30A ECD – Дизель: система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива (TMMF, виробництво з листопада 2008 р.) | |
| 5 | Запасний запобіжник |
| 6 | Запасний запобіжник |
| 7 | Запасний запобіжник |
| 8 | |
| 9 | |
| 10 | |
| 11 | 20A FR DEF – Обігрів скла передній |
| 12 | 30A ABS2/VSC2 – Антиблокувальна гальмівна система, система контролю стійкості автомобіля |
| 13 | 30A H-LP MAIN - з ДХО: "H - LP LH / H - LP LO LH", "H - LP LH / H - LP LO LH", "H - LP HI LH", "H - LP HI RH" |
| 14 | 30A ST – Система запуску |
| 15 | 20A S-LOCK – Система блокування кермового керування |
| 16 | 15A DOME – Внутрішнє освітлення, особисте освітлення, система захисту від крадіжки, аудіосистема, бездротова система дистанційного керування |
| 17 | 7,5A ECU-B – Система іммобілайзера двигуна, система денних ходових вогнів, система класифікації пасажирів на передньому сидінні, електричні склопідйомники, система блокування дверей, система захисту від крадіжки, лічильник та датчик |
| 18 | 7,5A ALT-S – Система заряджання |
| 19 | 10A ETCS – Система розподіленого упорскування палива / система послідовного розподіленого упорскування палива, електронна система управління дросельною заслінкою |
| 20 | 10A HAZ – Покажчики повороту, аварійні мигалки |
| 21 | 50A AMT – Багаторежимна механічна коробка передач |
| 40A BBC – Система зупинки та запуску | |
| 22 | 10A H-LP RH – Права фара |
| 23 | 10A H-LP LH – Ліва фара |
| 24 | 10A EFI2 – Бензин: система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива |
| 10A ECD2 – Дизель: система багатоточкового упорскування палива / система послідовного багатоточкового впорскування палива | |
| 25 | 7,5A ECD3 – Дизель: система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива |
| 26 | 40A HTR SUB2 – 435 Вт Тип: Нагрівач PTC |
| 50A HTR SUB1 – Тип 600 Вт: нагрівач PTC | |
| 27 | 50A EPS – Електро підсилювач керма |
| 28 | 50A ABS1/VSC1 – Антиблокувальна гальмівна система, система контролю стійкості автомобіля |
| 29 | 40A HTR – Система кондиціювання повітря |
| 30 | 30A RDI – Електричний вентилятор охолодження |
| 31 | 30A HTR SUB1 – 435 Вт Тип: Нагрівач PTC |
| 30A HTR SUB2 – Тип 600 Вт: нагрівач PTC | |
| 32 | 30A H-LP CLN // PWR HTR – Електроопалювач, очищувач фар |
| 30A HTR SUB3 – Тип 600 Вт: нагрівач PTC | |
| Реле | |
| R1 | Starter (ST) – Стартер |
| R2 | Electric cooling fan (FAN NO.2) – Вентилятор охолодження |
| R3 | PTC heater (HTR SUB1) – Опалювач |
Блок реле
Схема
Розшифровка
| 1 | - |
| 2 | - |
| 3 | 10A H-LP HI RH – Передня права фара |
| 4 | 10А H-LP HI LH – Передня ліва фара |
| Реле | |
| R1 | Діммер (DIM) |
| R2 | Система контролю стійкості автомобіля / Антиблокувальна гальмівна система / Багаторежимна механічна коробка передач (VSC1/ABS1/AMT) |
| R3 | - |
| R4 | Фара (H-LP) |
| R5 | Нагрівач PTC (HTR SUB3) |
| R6 | Нагрівач PTC (HTR SUB2) |
| R7 | Нагрівач PTC (HTR SUB1) |
| R8 | Система контролю стійкості автомобіля / Антиблокувальна гальмівна система (VSC2/ABS2) |
Додатковий блок реле
Варіант 1
- R1 Система контролю стійкості автомобіля (VSC1)
- R2 Система стабілізації автомобіля (FR DEF/VSC2)
Варіант 2
- Нагрівач R1 PTC (HTR SUB3)
- Нагрівач R2 PTC (HTR SUB2)
- R3 Фара / Багаторежимна механічна коробка передач / PTC-обігрівач (H-LP / AMT / HTR SUB1)
Блок силових запобіжників
Він знаходиться на плюсовій клемі акумуляторної батареї.
Схема
Призначення
- 80А GLOW DC/DC – Дизель: система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива
- 60/80А MAIN – Запобіжники “EFI”, “HORN”, “AM2”, “ALT-S”, “DOME”, “ST”, “ECU-B”, “ETCS”, “HAZ”, “H-LP LH/H-LP LO LH”, “H-LP RH/H-LP LO RH”, “AMT”
- 120A ALT – Система заряджання, Запобіжники HTR SUB2”, “EPS”, “ABS1/VSC1”, “HTR”, “ABS2/VSC2”, “HTR SUB1”, “RDI”, “DEF”, “FR FOG”, “ OBD2”, “D/L”, “POWER”, “RR DOOR”, “RL DOOR”, “STOP” та “AM1” fuses
