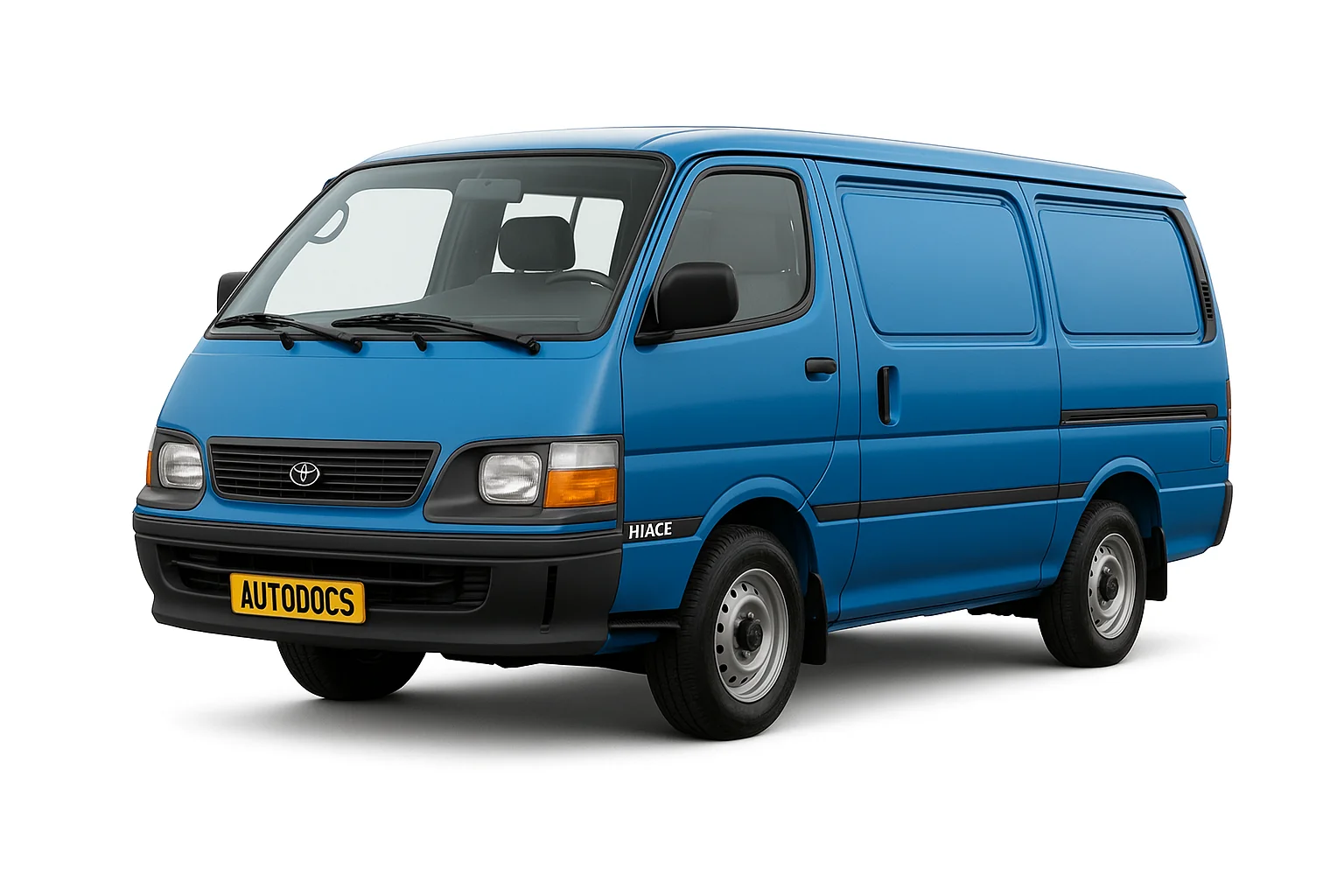

Toyota Hiace 4 покоління вироблялася в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 роках у різних виконаннях і. У деяких країнах відома як H100 Hiace, Grand Hiace, Granvia, HiAce Regius . У даній публікації Ви зможете знайти опис запобіжників та реле Тойота Хайс із схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Виконання блоків та призначення елементів у них може відрізнятись від представленого та залежить від року випуску, варіанта комплектації та регіону поставки. Звіряйте призначення зі своїми схемами на кришці блоку.
У даній моделі зазвичай передбачено 2 основних блоки із запобіжниками.
- головний центральний монтажний блок, що знаходиться посередині центральної консолі.
- блок плавких вставок розташований на плюсовій клемі акумуляторної батареї.
Монтажний блок
Варіант 1
моделі з лівим кермом до 1993 року
Фото приклад
Схема
Опис
| Запобіжники | |
| 1 | - |
| 2 | 7,5A DOME (плафон внутрішнього освітлення) |
| 3 | 15A ECU-B |
| 4 | 15A RR А.С (реле-регулятор генератора) |
| 5 | 15A STOP (стоп-сигнали) |
| 6 | 10/15A TAIL *1 (габарити) TAIL (RH) *2 |
| 7 | 10A TAIL (LH) *2 (габарити) |
| 8 | 10/15A HEAD (RH) *3 HEAD LO (RH) *4 (фари) |
| 9 | 10/15А HEAD (LH) *3 HEAD LO (LH) *4 |
| 10 | 15А HAZ-HORN (аварійна сигналізація та звуковий сигнал) |
| 11 | 15А RADIO-CIG (радіоприймач та прикурювач) |
| 12 | 15А DEFOG (обігрівач заднього скла) |
| 13 | 15А SEAT-HTR (підігрів сидінь) |
| 14 | 15А А.С. (кондиціонер) |
| 15 | 20А WIPER (склоочисник) |
| 16 | 10А TURN-GAUGE (покажчики повороту) |
| 17 | 7,5А ENGINE (двигун) |
| 18 | 7,5А IGN (запалювання) |
| 19 | 7,5А CHARGE (зарядка) |
| 20 | 7,5А ST (стартер) |
| 21 | - |
| 22 | 10А HEAD HI (RH)*4 (фари) |
| 23 | 10А HEAD HI (LH)*4 (фари) |
| Реле | |
| A | Реле задніх ліхтарів |
| У | Реле склоочисника*5 |
| C | - |
| D | Реле перемикання світла фар |
| E | Реле заднього протитуманного ліхтаря |
| F | Реле обігрівача скла задніх дверей |
| G | - |
| H | Тепловий запобіжник обігрівача |
| I | Тепловий запобіжник (ланцюг електроприводів) |
| J | Реле звукового сигналу |
| До | Реле покажчика рівня масла у двигуні |
| L | Реле переднього обігрівача |
| M | Реле заднього обігрівача |
| N | Реле перемикання світла фар*4 |
*1 — Крім моделей для Німеччини.
*2 - Моделі для Німеччини.
*3 — Моделі без освітлення в денний час і моделі для Німеччини.
*4 — Моделі із системою освітлення в денний час та моделі для Німеччини.
Варіант 2
моделі з правим кермом до 1993 року
Фотографія – схема
Схема
Позначення
| Запобіжники | |
| 1 | 15А RR А.С (рел е- регулятор генератора) |
| 2 | 15А HAZ-HORN (аварійна сигналізація та звуковий сигнал) *1 10А HEAD UPP (RH) (праве, дальнє світло)*2 |
| 3 | ECU-! G |
| 4 | 15А TAIL (габарити) |
| 5 | 15А STOP (стоп-сигнали) |
| 6 | 10А HEAD UPP (LH) (ліва, дальнє світло)*2 |
| 7 | 15А А.С. (кондиціонер) |
| 8 | 15А RADIO-CIG (радіоприймач та прикурювач) |
| 9 | ECU-B |
| 10 | 10/15А HEAD (LH)*1 HEAD LWR (LH)*2 (фари) |
| 11 | _ |
| 12 | 15А HAZ-HORN *2 (сигналізація, сигнал) |
| 13 | - |
| 14 | 10/15А HEAD (RH)*1 HEAD (LWR, RH)*2 (фари) |
| 15 | 15А DEFOG (обігрівач заднього скла) |
| 16 | - |
| 17 | 7,5А DOME (плафон внутрішнього освітлення) |
| 18 | 7,5А ST (стартер) |
| 19 | 7,5А ENGINE (двигун) |
| 20 | 10А TURN-GAUGE (покажчики повороту) |
| 21 | 7,5А IGN (запалювання) |
| 22 | 7,5А CHARGE (зарядка) |
| 23 | - |
| 24 | 20А WIPER (склоочисник) |
| Реле | |
| А | Реле перемикання світла фар |
| У | Реле склоочисника *6 |
| З | Реле покажчика рівня масла у двигуні |
| D | Тепловий запобіжник обігрівача |
| Е | Реле задніх ліхтарів |
| F | Реле звукового сигналу |
| G | Реле переднього обігрівача*4 Контрольне реле несправності ламп*3 |
| Н | Реле переднього обігрівача*3 Реле заднього протитуманного ліхтаря*5 |
| I | Автоматичний вимикач ланцюга склопідйомників |
| J | Реле заднього обігрівача |
| До | Реле обігрівача скла задніх дверей |
| L | Реле перемикання світла фар |
| М | Реле №2 перемикання світла фар (проблисковий режим)*2 Реле переднього обігрівача*7 |
| N | Реле увімкнення підвищуючої передачі*8 |
| Про | Реле №3 перемикання світла фар (проблисковий режим) *2 Головне реле двигуна |
*1 — Моделі без освітлення з перемикачем світла фар, що забезпечує проблискове включення.
*2 — Моделі із системою освітлення із перемикачем світла фар, що забезпечує проблискове включення.
*3 - Моделі для Австралії.
*4 — Крім моделей для Австралії.
*5 — Моделі для Європи.
*6 — Моделі із системою переривчастого режиму склоочисника (без регулятора інтервалу часу).
*7 — Моделі без системи скло очисника заднього скла.
*8 — Моделі з автоматичною коробкою передач (за винятком моделей, що постачаються до Європи).
Варіант 3
моделі з 1993 року
Світлина
Приклад схеми з кришки блоку
Схема
Призначення
| Запобіжники | |
| 1 | 7,5A Запасний W/PUMP (з 7.99) |
| 2 | 15A ECU-IG |
| 3 | 10A TURN – покажчики поворотів |
| 4 | 20А WIPER – скло очисник |
| 5 | 15А H-LP (RH) – фара права |
| 6 | 15А H-LP (LH) – фара ліва |
| 7 | 5/10А IGN (до 8.98) IGN (з 8.98) – запалювання |
| 8 | 15А FOG – протитуманні фари |
| 9 | 10А RADIO – радіо, аудіо система |
| 10 | 5А ST – стартер |
| 11 | 20А DEF – обігрівач заднього скла |
| 12 | 10А GAUGE – прилади |
| 13 | 15А AC – кондиціонер |
| 14 | 15А EFI: ECD |
| 15 | 15А CIG – прикурювач |
| 16 | 20А RR HTR – задній обігрівач |
| 17 | 15А RADIO №2 – радіо, аудіо система |
| 18 | 10А Запасний OBD II (з 7.99) |
| 19 | 15А Запасний AC 100V |
| 20 | 20А AM2 |
| 21 | 10А DOME – освітлення салону |
| 22 | 15А ECU-B |
| 23 | 15А TAIL – габарити |
| 24 | 15А STOP – стоп сигнали |
| 25 | 15А HAZ – аварійна сигналізація |
| 26 | 30А PWR – електропривод вікон |
| Реле | |
| A | Реле фар |
| У | Реле обігрівача |
| З | Головне силове реле |
| D | Реле заднього обігрівача |
Блок плавких вставок
моделі до 1993 року
Схема
Розшифровка
- 40А MAIN – Головний
- -
- 80А GLOW – Свічки
- 60A АМ1 (LHD)
- 80A AMI (RHD)
Блок реле та плавких вставок
моделі з 1993 року
Схема
Опис
| Блок реле №1 | |
| А | Реле переднього обігрівача |
| 1 | 40A FR HTR (передній обігрівач) |
| 2 | 30A CDS FAN (вентилятор конденсатора) |
| 3 | 30A HEAD (фари) |
| 4 | 30A А/С №2 (кондиціонер) |
| 5 | запасний |
| 6 | 60A ABS |
| 7 | 60A АМ1 (ланцюг АМ1 замку запалювання) |
| Блок реле №2 | |
| Реле електромагнітних клапанів системи ABS | |
| Реле модулятора ABS | |
| Блок реле №3 | |
| А | Головне реле вентилятора кондиціонера |
| 1 | 15A Тепловий запобіжник PWR RR DOOR (система закриття задніх дверей) |
| 2 | Запасний |
| Блок реле №6 | |
| А | Реле протитуманних фар |
| B | Реле перетворювача напруги (AC100V) |
| Блок реле №7 (модифікації) | |
| А | Головне реле двигуна |
| B | Реле електромагнітного перепускного клапана |
