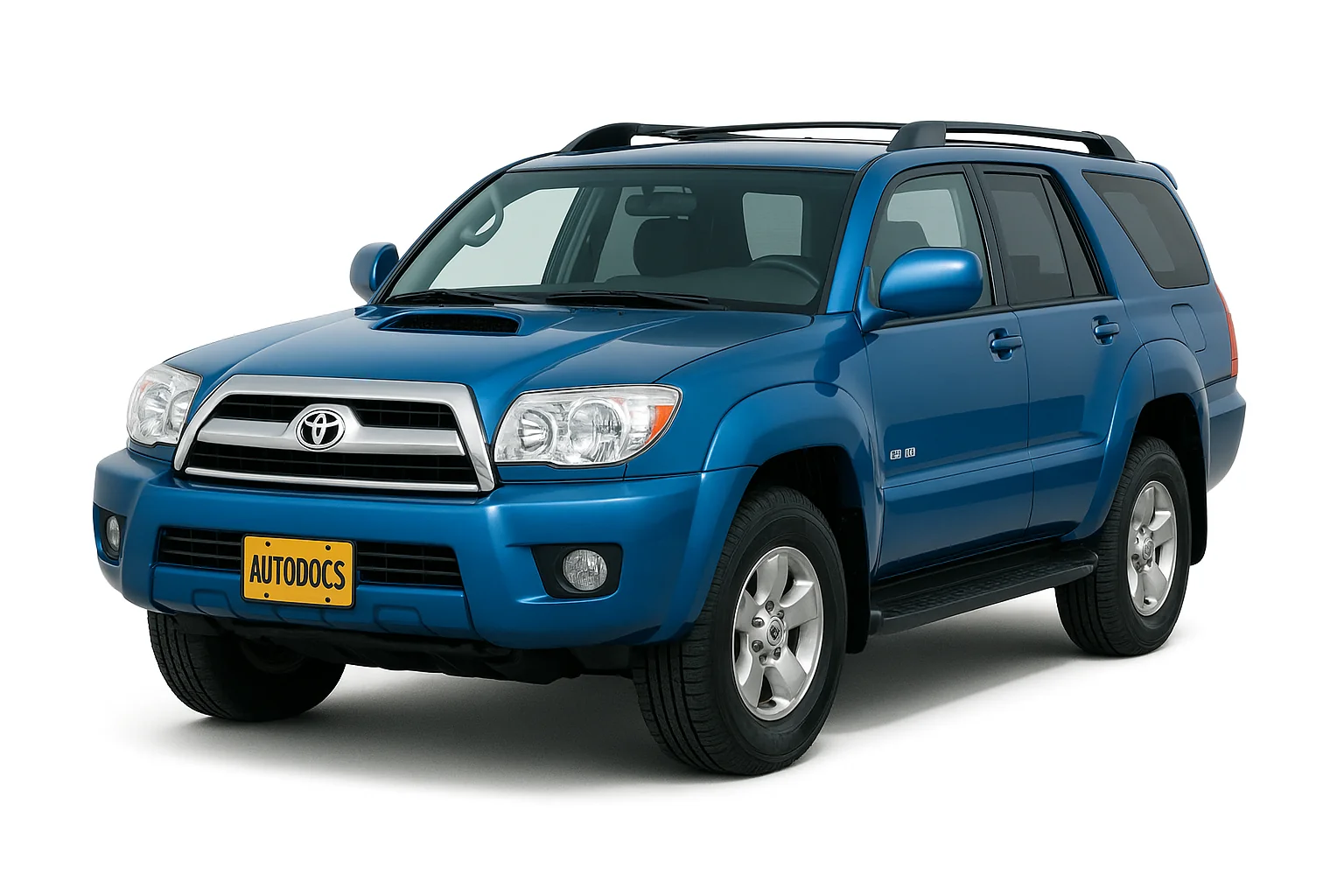

Toyota 4Runner N210 вироблявся в 2002, 2003, 2004, 2005, 2006, 2007, 2008 та 2009 роках. У даному матеріалі ми покажемо місця розташування електронних блоків керування, опис запобіжників та реле Toyota 4Runner N210 зі схемами блоків та фото прикладами їх виконання. Виділимо запобіжник прикурювача.
Розташування блоків і призначення елементів може відрізнятися від представленого. Звіряйте інформацію зі своїми схемами на кришці блоку.
Зміст
Блоки в салоні
Розташування
Загальна схема розташування
Опис
- Блок запобіжників
- Реле покажчика повороту / Реле денних ходових вогнів
- ЕБУ підвіски
- Підсилювач транспондерного ключа
- Центр J/B
- ЕБУ системи захисту від крадіжки
- Комп'ютер із транспондерним ключем
- Модуль керування двигуном
- ECU керування 4WD
- ЕБУ системи контролю тиску в шинах
- Блок керування кондиціонером
- ЕБУ блокування перемикання передач
- Складання датчика подушки безпеки
- ЕБУ кузова
Блок запобіжників
Він знаходиться у нижній частині панелі приладів за захисною кришкою.
Фото приклад
Схема
Позначення
| 1 | 10A IGN – Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива, антиблокувальна гальмівна система, система контролю тяги (моделі 2WD), система активного контролю тяги (моделі 4WD), система контролю стійкості транспортного засобу, вимірювач та датчик, система класифікації переднього пасажира зупинка світло |
| 2 | 10A SRS – Система подушок безпеки SRS |
| 3 | 7,5A GAUGE – Датчики та лічильники |
| 4 | 7,5A STA NO.2 – Система запуску, система розподіленого упорскування палива / система послідовного розподіленого упорскування палива |
| 5 | 30A FR WIP-WSH – Двірники та омивачі лобового скла |
| 6 | – |
| 7 | 20A 4WD – Система керування 4WD |
| 8 | – |
| 9 | – |
| 10 | 30A DP/SEAT – Сидіння водія з електроприводом |
| 11 | 30A PP/SEAT – Сидіння переднього пасажира з електроприводом |
| 12 | 15A PWR OUTLET – Розетки |
| 13 | – |
| 14 | 15A RR WSH – Омивач заднього скла, мультиплексна система зв'язку |
| 15 | 10A ECU-IG – Система управління блокуванням перемикання передач, електричні склопідйомники, антиблокувальна гальмівна система, система контролю тяги (моделі 2WD), система активного контролю тяги (моделі 4WD), система контролю стійкості автомобіля, електричний люк у даху, мультиплексна система зв'язку, система захисту від крадіжки, висота задньої частини управління пневматичною підвіскою, система попередження про тиск у шинах, система запам'ятовування положення водіння |
| 16 | 15A IG1 – Антиблокувальна гальмівна система, система контролю тяги (моделі 2WD), активна система контролю тяги (моделі 4WD), система контролю стійкості автомобіля, система кондиціювання повітря, система зарядки, обігрівач заднього скла, ліхтарі заднього ходу, покажчики повороту підігрів сидінь, інвертор змінного струму, керування освітленням приладової панелі, внутрішнє дзеркало заднього виду з автоматичним покриттям антивідблиску, редуктор натягу ременя безпеки, система подушок безпеки SRS |
| 17 | 7,5А СТА |
| 18 | 10A SECU/HORN – Система захисту від крадіжки |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | 10A TAIL – Задні ліхтарі, освітлення номерного знака, стоянкові вогні, керування освітленням приладової панелі, система багатоточкового упорскування палива / система послідовного багатоточкового впорскування палива, освітлення приладової панелі, лічильник і покажчик, підсвічування ящика рукавички |
| 23 | 7,5A ACC – Розетки, зовнішні дзеркала заднього виду, аудіосистема, навігаційна система, система управління блокуванням перемикання передач, підсвічування панелі приладів, розважальна система для задніх сидінь |
| 24 | 10A CIG – Прикурювач |
| 25 | 30A POWER – Електричні склопідйомники, люк з електроприводом на даху |
За прикурювач відповідає запобіжник номер 24 на 10А
На звороті блоків можуть кріпитися деякі реле.
Призначення
- Сигнал R1
- R2 Задні ліхтарі
- R3 Силове реле
- R4 Роз'єм для додаткових аксесуарів (DC SKT)
Додаткові елементи
Схема
Розшифровка
- Блок керування люком
- Аудіоконтролер заднього сидіння
- Приймач монітора тиску в шинах
- Стерео компонентний підсилювач
- ЕБУ задніх дверей
- Приймач керування дверима
- Реле буксирного перетворювача
Блоки під капотом
Настрій
Загальна схема розташування
Опис
- Блок запобіжників та реле
- Блок реле №1
- Драйвер управління уприскуванням повітря
- ЕБУ системи протиковзання з приводом
- Блок реле №2
Блок запобіжників та реле
Розташований у лівій частині моторного відсіку поруч із акумулятором.
Схема із кришки блоку
Схема
Призначення
| 1 | 10A Запасний запобіжник |
| 2 | 15A Запасний запобіжник |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | 10A STOP – Стоп-сигнали / задні ліхтарі, встановлений високо стоп-сигнал, система керування блокуванням перемикання передач, антиблокувальна гальмівна система, система контролю тяги (моделі 2WD), система активного контролю тяги (моделі 4WD), система контролю стійкості автомобіля, пневматична підвіска регулювання висоти ззаду, система розподіленого упорскування палива / послідовна багатоточкова система упорскування палива, контролер гальм причепа, ліхтарі причепа (задні ліхтарі) |
| 7 | 15A AC115V INV – Інвертор змінного струму |
| 8 | 15A FR FOG – Передні протитуманні фари |
| 9 | – |
| 10 | 7,5A OBD – Бортова система діагностики |
| 11 | 10A HEAD (LO RH) – Права фара (ближнє світло) |
| 12 | 10A HEAD (LO LH) – Ліва фара (ближнє світло) |
| 13 | 10A HEAD (HI RH) – Права фара (дальнє світло) |
| 14 | 10A HEAD (HI LH) – Ліва фара (дальнє світло) |
| 15 | 10A EFI NO.2 – Система багатоточкового упорскування палива / система послідовного багатоточкового впорскування палива |
| 16 | 7,5A HEATER NO.2 – Кондиціонер |
| 17 | 10A AIRSUS NO.2 – Пневматична підвіска з регулюванням висоти ззаду |
| 18 | 25A SEAT HEATER – Обігрів сидінь |
| 19 | 30A DEFOG – Обігрів заднього скла, система розподіленого упорскування палива / система послідовного розподіленого упорскування палива |
| 20 | 10A MIR HEATER – Обігрівач зовнішніх дзеркал заднього виду |
| 21 | 10A DOME – Внутрішнє освітлення, персональне освітлення, бездротова система дистанційного керування, підсвічування дверей, датчик і лічильник, підсвічування умивальника, підсвічування панелі приладів, підсвічування підніжки, мультиплексна система зв'язку, аудіосистема на задніх сидіннях |
| 22 | 20A RADIO NO.1 – Аудіосистема, навігаційна система, розважальна система для задніх сидінь |
| 23 | 10A ECU−B – Антиблокувальна гальмівна система, система контролю тяги (моделі 2WD), система активного контролю тяги (моделі 4WD), система контролю стійкості автомобіля, система кондиціювання повітря, мультиплексна система зв'язку, система захисту від крадіжки, система запам'ятовування положення керування, система класифікації пасажирів на передньому сидінні , навігаційна система |
| 24 | – |
| 25 | – |
| 26 | 7,5A ALT-S – Система заряджання |
| 27 | – |
| 28 | 10A HORN – Сигнал |
| 29 | 15A A/F HEATER – Датчик A/F |
| 30 | 15A TRN−HAZ – Покажчики повороту, аварійні мигалки |
| 31 | 10A ETCS – Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива |
| 32 | 20A EFI – Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива |
| 33 | – |
| 34 | 20A DR/LCK – Система блокування дверей з електроприводом |
| 35 | 30A TOWING – Буксирний перетворювач |
| 36 | 20A RADIO NO.2 – Аудіосистема |
| 37 | 140A ALT - "A/PUMP", "AIRSUS", "AM1", "TOWING BRK", "J/B", "BATT CHG", "TOWING", "TAIL", "STOP", "AC 115V INV" , «FR» Запобіжники «ТУМАН», «ОБД», «ОБІГРІВ», «СВІТ ОБІГРІВАЧ» |
| 38 | 50A A/PUMP – 2005-2009: Система розподіленого упорскування палива / система послідовного розподіленого упорскування палива. |
| 50A HEATER - 2002-2003: Система кондиціювання повітря. | |
| 39 | 50A AIRSUS – Пневматична підвіска з регулюванням висоти ззаду |
| 40 | 50A AM1 – Усі компоненти запобіжників ACC, CIG, IG1, ECU-IG, FR WIP-WSH, RR WIP, RR-WSH, 4WD та STA |
| 41 | 30A TOWING BRK – Контролер гальм причепа |
| 42 | 50A J/B – Усі компоненти запобіжників «PWR OUTLET», «DP/SEAT», «PP/SEAT», «POWER», «TAIL» та «SECU/HORN» |
| 43 | 30A BATT CHG – Додаткова акумуляторна батарея причепа |
| 44 | 40A TOWING – Ліхтарі причепа (задні ліхтарі) |
| 45 | 40A ABS MTR – Антиблокувальна гальмівна система, система контролю тяги (моделі 2WD), активна система контролю тяги (моделі 4WD), система контролю стійкості автомобіля |
| 46 | 30A AM2 – Система стартера, запобіжники "IGN", "GAUGE", "STA NO.2" та "SRS" |
| 47 | 50A ABS SOL - 2002-2004: Антиблокувальна гальмівна система, система контролю тяги (моделі 2WD), активна система контролю тяги (моделі 4WD), система контролю стійкості автомобіля. |
| 30A ABS SOL - 2005-2009: Антиблокувальна гальмівна система, система контролю тяги (моделі 2WD), активна система контролю тяги (моделі 4WD), система контролю стійкості автомобіля. | |
| 48 | 60A HEATER - 2004-2009: Система кондиціювання повітря. |
| естафета | |
| R1 | – |
| R2 | Аксесуар (ACC CUT) |
| R3 | Протитуманні фари |
| R4 | Стартер (STA) |
| R5 | Запалювання (IG) |
| R6 | Нагрівач |
| R7 | Муфта компресора кондиціонера (MG CLT) |
| R8 | Інвертор змінного струму (AC115V INV) |
| R9 | Обігрів заднього скла (DEFOG) |
| R1 | – |
| R11 | – |
| R12 | – |
| R13 | Стоп-сигнали (STOP LP CTRL) |
| R14 | Реле розмикання ланцюга (C/OPN) |
| R15 | Внутрішнє освітлення, пристрій відкриття дверей гаража (DOOM) |
| R16 | EFI |
| R17 | Датчик складу паливоповітряної суміші (A/F HEATER) |
| R18 | Паливний насос |
| R19 | ГОЛОВА |
Блок реле №1
Реле пневматичної підвіски (AIR SUS).
Блок реле №2
- R1 Додатковий акумулятор причепа
- R2 Ліхтарі для причепа (БУКСУВАННЯ ЗАДНЯ ЗАДНЯ ЧАСТИНА)
