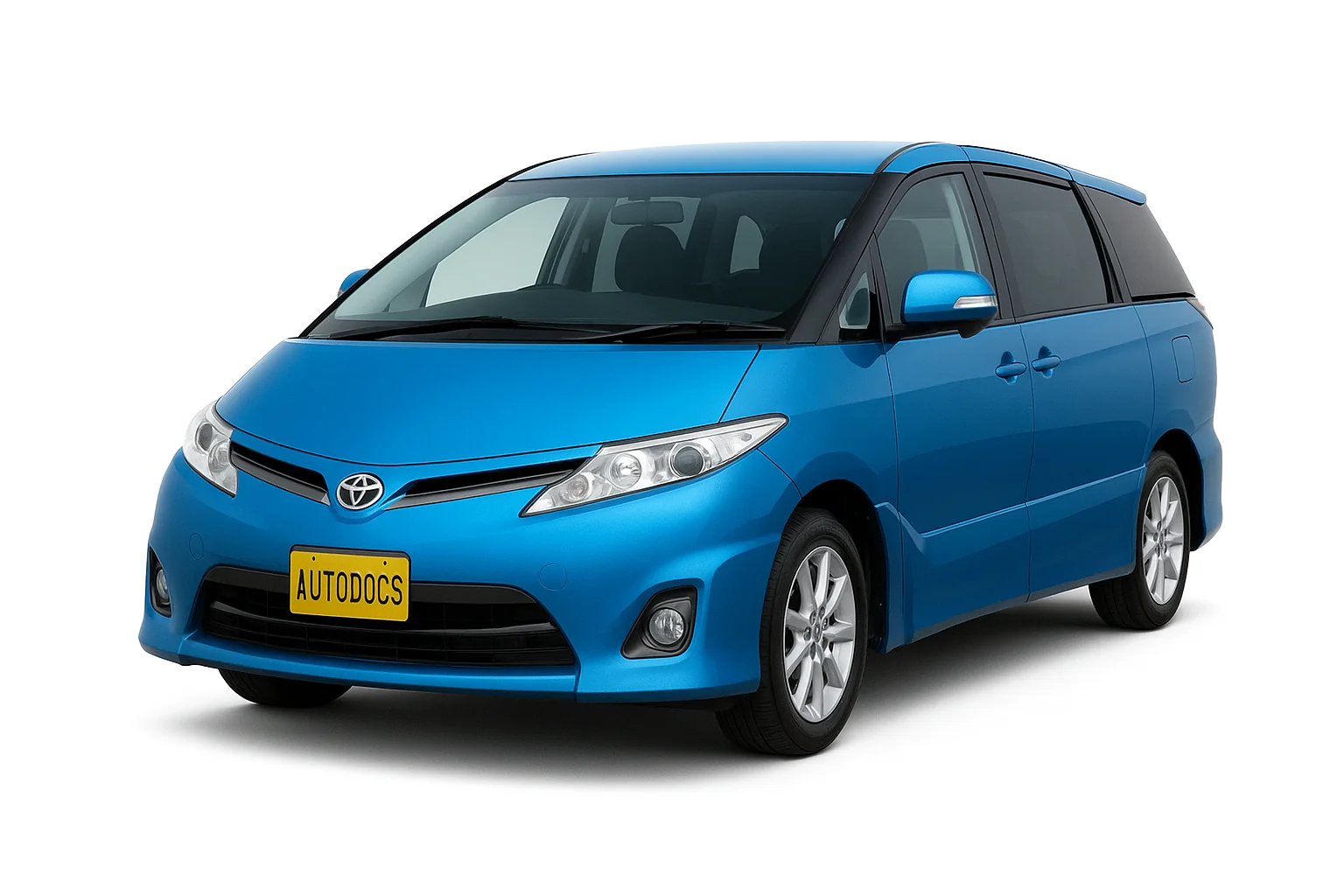

Toyota Estima 3 покоління випускалася в 2007, 2008 , 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 та 2020 з позначення . За цей час модель пройшла рестайлінг. У деяких країнах також відома під назвою Toyota Previa 3. У даному пості Ви зможете знайти опис запобіжників та реле Тойота Естіма Превія 3 зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Зміст
Блоки в салоні
Лівий блок запобіжників
У нижній частині панелі приладів з боку пасажира знаходиться блок із запобіжниками.
Фото
Звіряйте призначення елементів зі своїми схемами на кришці блоку.
Схема
Опис
| 1 LH ECU-IG | 10А ЕБУ кузова, зсувні двері з електроприводом |
| 2 SEAT HTR LH | 10А Обігрів сидіння |
| 3 GAUGE NO.2 | 10А Підсвічування |
| 4 STP RR | 7,5А Стоп-сигнал |
| 5 STP HI MT | 7,5A Стоп-сигнал із високим кріпленням |
| 6 STP RL | 7,5А Стоп-сигнал |
| 7 RR WIP | 15А Задній склоочисник |
| 8 GAUGE NO.1 | 10А Прилади, антиобледенитель переднього склоочисника |
| 9 PANEL | 10А Перемикач освітлення |
| 10 TAIL2 | 10А Задній ліхтар, габарити |
| 11 TAIL | 10А Задній ліхтар, габарити |
| 12 P/SEAT LH | 30А Пасажирське сидіння |
| 13 4WD | 7,5A Система повного приводу |
| 14 AC INV | 15A Додаткова розетка |
| 15 DR LOCK | 30А ЕБУ кузова |
| 16 P/W FL | 20А Електросклопідйомники |
| 17 S/R | 20А Місячний дах |
| 18 PSD LH | 30А Зсувні двері з електроприводом |
| 19 P/W RL | 20А Електросклопідйомники |
| 20 PBD | 30А Електропривод задніх дверей |
Правий блок запобіжників
У нижній частині панелі, з боку водія, розташований ще один блок із запобіжниками.
Фото приклад
Схема із кришки блоку
Схема
Позначення
| 1 FR WIP | 30А Передній склоочисник |
| 2 SEAT HTR RH | 10А Обігрів сидіння (з боку сидіння водія) |
| 3 RH ECU-IG | 10А Кондиціонер |
| 4 P/SEAT RL | 25A Друге сидіння з боку пасажира |
| 5 P/SEAT RR | 25A Друге сидіння з боку водія |
| 6 ECU-IG3 | 15A Обігрівач сидіння (друге сидіння водія) |
| 7 P/POINT | 15A Розетка для аксесуарів |
| 8 CIG | 15A Розетка для аксесуарів |
| 9 RAD NO.2 | 7,5А Навігаційна система |
| 10 ECU-ACC | 7,5А Зовнішнє дзеркало |
| 11 IGN | 10А Запалювання |
| 12 MET | 7,5А Прилади |
| 13 PSB | 30A Ремінь безпеки перед зіткненням |
| 14 RR FOG | 7,5А Задні протитуманні фари |
| 15 P/W FR | 20А Електро склопідйомники |
| 16 P/SEAT RH | 30А Сидіння водія |
| 17 AM1 | 7,5A Пам'ять положення водія |
| 18 STOP | 15А Стоп-сигнал |
| 19 OBD | 7,5A Діагностичний роз'єм |
| 20 PSD RH | 30А Зсувні двері з електроприводом |
| 21 P/W RR | 20А Електро склопідйомники |
За роботу прикурювача відповідає запобіжник номер 8 на 15А
Окремо можна встановити деякі реле.
Блок під капотом
У моторному відсіку можуть перебувати 2 блоки із запобіжниками та реле (ліворуч та праворуч) та один із запобіжниками (гібридні версії).
Блок А
Схема
Призначення
| 1 ABS NO.2 | 30A Привід VSC |
| 2 DEF | 30А Обігрів заднього скла |
| 3 EFI | 20А EFI |
| 4 CAPACITOR | 15A Гібридна система |
| 5 ECU-B | 10А зсувні двері з електроприводом |
| 6 DOME | 7,5А Освітлення салону |
| 7 RAD NO.1 | 15А Навігаційна система |
| 8 MIR HTR | 10А Обігрів дзеркал |
| 9 SLOPE NO.2 | 30А Нахил |
| 9 ABS MAIN1 | 10А Гальмівна система |
| 10 ABS MAIN2 | 10А Гальмівна система |
| 11 ETC-S | 10А EFI |
| 12 AM2 NO.2 | 7,5А ЕБУ кузова |
| 13 TRN HAZ | 15A Сигнал повороту, аварійна сигналізація |
| 14 IG2 | 15А упорскування |
| 15 ABS MAIN3 | 15А Гальмівна система |
| 16 FR DOOR | 30А ЕБУ кузова |
| 17 A/F | 30А EFI |
| 17 A/CW/P | 10А Кондиціонер |
Схема із кришки блоку з описом реле
Блок Б
Фото приклад
Схема
Розшифровка
| 1 HORN | 10А Сигнал |
| 2 STRG LCK | 20А Блокування керма |
| 3 AMP NO.2 | 30A Аудіо підсилювач |
| 4 AMP NO.1 | 30A Аудіо підсилювач |
| 5 ECU-B3 | 7,5A Розумний ЕБУ |
| 6 ECU-B2 | 7,5А Кондиціонер |
| 7 S/HORN | 10A Сигнал |
| 8 DEICER | 20A Протиобледенювач переднього склоочисника |
| 9 FOG | 20А Передні протитуманні фари |
| 10 H-LP RH *1 | 15А Права фара (дальнє світло) |
| 10H-LP RL *2 | 15А Права фара (ближнє світло) |
| 11 H-LP LH *1 | 15А Ліва фара (дальнє світло) |
| 11 H-LP LL *2 | 15А Ліва фара (ближнє світло) |
| 12 H-LP RL *1 | 15А Права фара (ближнє світло) |
| 13 H-LP LL *1 | 15А Ліва фара (ближнє світло) |
| 13 H-LP RH *2 | 15А Права фара (дальнє світло) |
| 14 H-LP HI NO.2 *1 | 20A Автоматичне дальнє світло |
| 14 H-LP LH *2 | 15А Ліва фара (дальнє світло) |
Блок С
Схема
Опис
- 10А IGCT 3 – Гібридна система
- 10A INV W/P – водяний насос гібридної системи
- 15A IGCT 2 – Гібридна система
- 20A BATT FAN – Вентилятор охолодження приводного акумулятора
- 30A IGCT 1 – Гібридна система
