Toyota Sienna 4-го покоління випускалася у 2020, 2021, 2022, 2023, 2024, 2025 та 2026 роках з позначенням LH40. За цей час модель отримала оновлення. У нашому записі ви можете знайти опис запобіжників та реле Toyota Sienna 4 зі схемами монтажних блоків та їх розташуванням. Ми покажемо запобіжник, що відповідає за прикурювач.
Позначення запобіжників та реле, а також їх розташування в блоках можуть відрізнятися від наведених та залежать від року випуску, регіону постачання та рівня електрообладнання вашого автомобіля.
Блоки в салоні
В салоні автомобіля монтажний блок розташований з лівої сторони під панеллю приладів. Для доступу необхідно зняти захисну кришку.

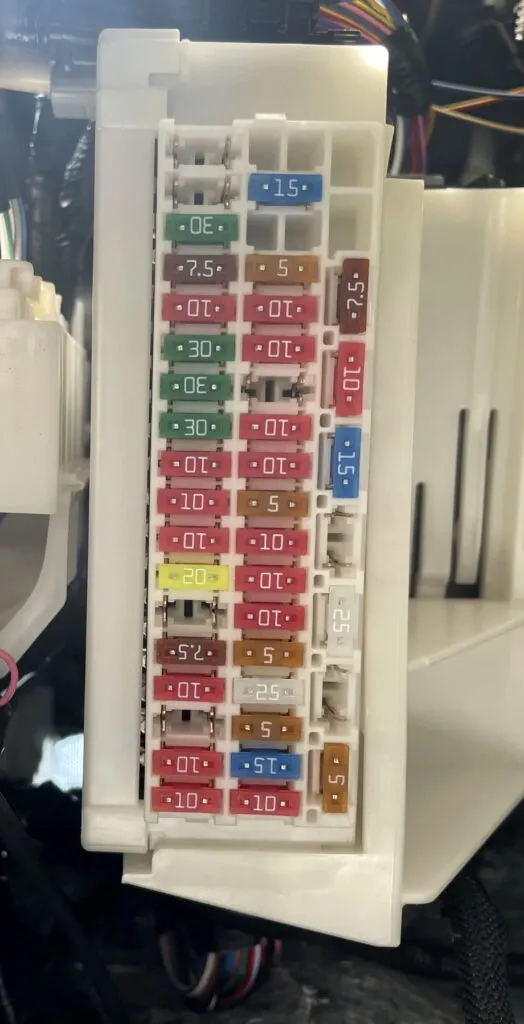

Сам монтажний блок виглядатиме приблизно так.

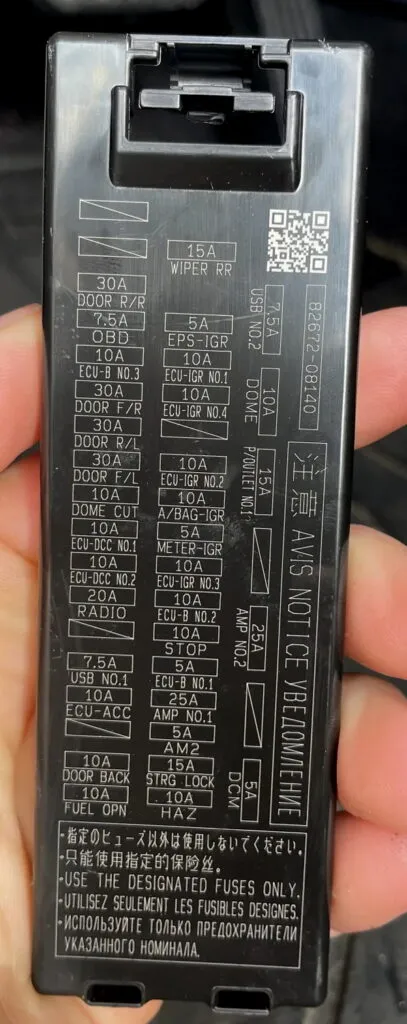

Перевірте призначення елементів за схемами на кришці вашого блока.
| № | Призначення |
|---|---|
| FOG RR | Задні протитуманні фари |
| ECU-B NO.2 | Індикація виявлення ключа, датчик тиску в шинах |
| OBD | Діагностичний роз'єм |
| ECU-B NO.1 | Система бездротового управління, блок управління кузовом, VSC, інтелектуальна система доступу та запуску, годинник |
| DOME | Освітлення салону, система відкривання задніх дверей, інтелектуальна система доступу та запуску, іммобілайзер, система запуску, замок рульової колонки, система бездротового управління |
| D/L | Центральний замок |
| TRUNK OPN | Замок багажника |
| STOP | Стоп-сигнал |
| AM2 | Система відкривання задніх дверей, інтелектуальна система доступу та запуску, іммобілайзер, система запуску, замок рульової колонки, система бездротового управління |
| ECU-DCC NO.2 | ABS, кондиціонер, аудіосистема, система автоматичного освітлення, система відкривання задніх дверей, монітор, комбінація приладів, круїз-контроль, центральний замок, подвійне блокування, радар динамічного круїз-контролю, блок управління двигуном, інтелектуальна система доступу та запуску, EPS, передні протитуманні фари, лючок паливного бака, система активного керування повітряними заслінками, фари головного світла, коректор фар, гібридна система, підсвічування, іммобілайзер, інтелектуальна паркувальна система, освітлення салону, система контролю смуги руху, система автоматичного вимкнення поворотників, зумер світла, навігація, склопідйомники, система запобігання зіткнень, задній протитуманний ліхтар, електрорегулювання дзеркал |
| HAZ | Сигналізація, аварійна сигналізація |
| ECU-DCC NO.1 | ABS, TRC, VSC |
| PANEL | Вимикач VSC OFF, комбінація приладів, вимикач BSM, вимикач 4WD, вимикач підігріву підлокітника, система багатоточкового упорскування палива / система послідовного багатоточкового упорскування палива, паркувальні асистенти, вимикачі підігріву сидінь, розетки, вимикач задніх дверей, блок управління кондиціонером, вимикач обігріву заднього скла, аудіосистема, кнопки на кермі, підсвічування підстаканників |
| RADIO | Аудіосистема |
| TAIL | Габаритний вогонь, підсвічування номерного знака, протитуманний ліхтар |
| DOOR R/R | Склопідйомники задніх дверей |
| DOOR F/L | Склопідйомник передньої лівої двері |
| S-HORN | Протиугонна система |
| DOOR F/R | Склопідйомник передньої правої двері |
| STRG LOCK | Замок рульової колонки |
| P/OUTLET NO/1 | Розетка живлення, прикурювач |
| DCM | Телематична система |
| SFT LOCK-ACC | Блокування селектора передач |
| ECU-ACC | Аксесуари. Перевірте |
| WASHER | Омивач стекол |
| ECU-IG1 NO.3 | Моніторинг сліпих зон |
| EPS-IG1 | Електропідсилювач керма |
| ECU-IG1 NO.4 | Радар динамічного круїз-контролю, блок управління двигуном, інтелектуальна система доступу та запуску, EPS, передня протитуманна фара, лючок паливного бака, система активного керування повітряними заслінками, фари головного світла, коректор фар, гібридна система, освітлення, іммобілайзер, інтелектуальна паркувальна система, освітлення салону, система контролю смуги руху, система автоматичного вимкнення поворотників, зумер світла, навігація, склопідйомники, система запобігання зіткнень, задній протитуманний ліхтар, електрорегулювання дзеркал, індикатор ременів безпеки, блокування селектора передач, люк, SRS, система запуску, замок рульової колонки, габаритний вогонь, телематична система, протиугонна система, система контролю тиску в шинах, TRC, покажчики повороту (аварійна сигналізація), система попередження пішоходів (шумогенератор), VSC, система бездротової зарядки, система бездротового управління |
| A/BAG-IG2 | SRS, індикатор ременів безпеки |
| BKUP LP | Ліхтарі заднього ходу, аудіосистема, монітор, навігація |
| METER-IG2 | Вимірювальні прилади |
| ECU-IG1 NO.2 | ABS, TRC, VSC |
| ECU-IG2 NO.3 | ABS, круїз-контроль, радар динамічного круїз-контролю, гібридна система, блок управління електронікою кузова (CAN), блокування селектора передач, телематична система, TRC, система попередження пішоходів (шумогенератор), VSC |
| ECU-IG1 NO.1 | Система стабілізації автомобіля, електровентилятори охолодження, антизапотівання заднього скла, антизапотівання зовнішніх дзеркал, датчик рульового колеса, система багатоточкового/послідовного упорскування палива, фари головного світла (ближнє світло), система зарядки акумулятора, монітор сліпих зон |
За роботу прикурювача відповідає запобіжник з позначенням P/OUTLET.
У верхній частині блока розташовані запобіжники, що відповідають за електропідйомники стекол та електроприводи сидінь.

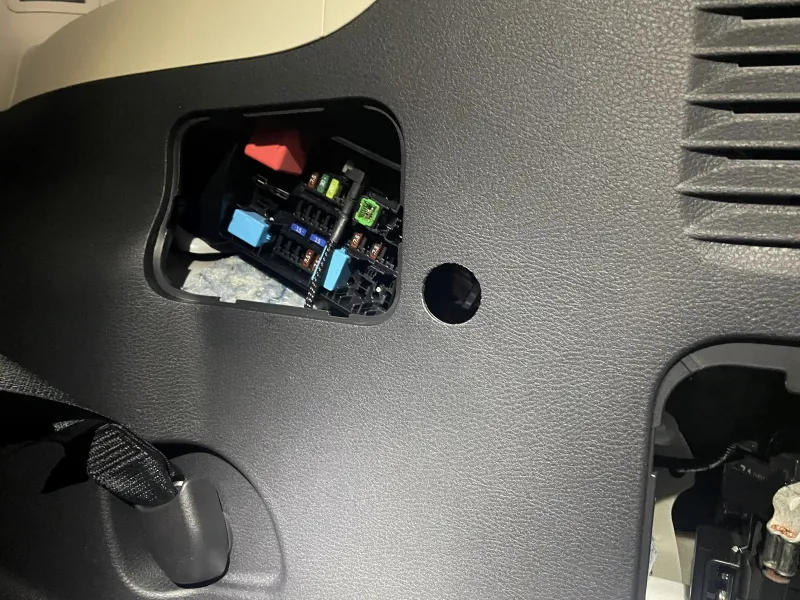

Деякі додаткові запобіжники на 30А можуть бути встановлені збоку монтажного блоку, наприклад, для електроприводів сидінь та електропідйомників стекол. Додатковий блок запобіжників та реле також встановлений у багажному відділенні салону.
Підкапотний простір

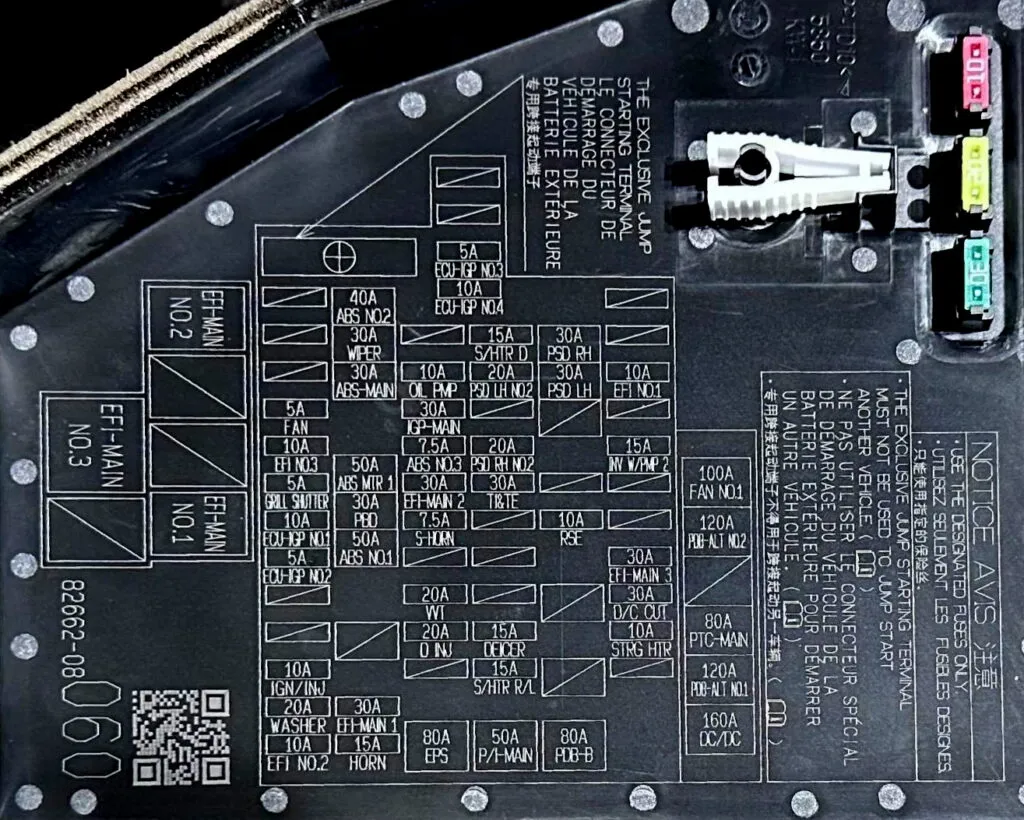

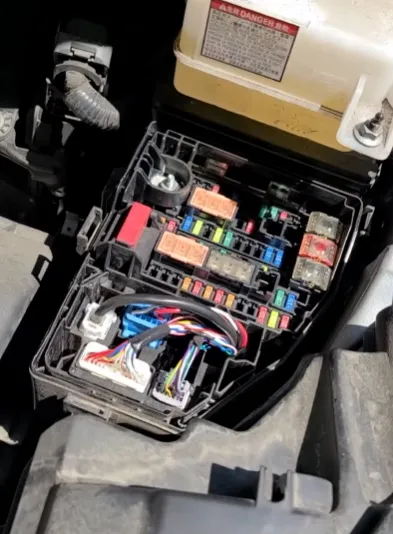

Під капотом у моторному відсіку блок запобіжників та реле розташований з лівої сторони, також прикритий захисною кришкою.
| № | Позначення |
|---|---|
| A/F HTR | Індикатор варіатора та перемикання передач, управління двигуном |
| ABS NO.1 | ABS, система утримання гальма, електричний стояночний гальмо, помічник при старті на підйомі, TRC, VSC |
| ABS NO.2 | ABS, система утримання гальма, електричний стояночний гальмо, помічник при старті на підйомі, TRC, VSC |
| BATT-S NO.1 | Заряджання, система "стоп-старт" |
| BBC NO.1 | Система "стоп-старт" |
| BBC NO.2 | Система "стоп-старт" |
| D INJ | Індикатор варіатора та перемикання передач, управління двигуном |
| D/C CUT | Живлення |
| D/C CUT | Живлення |
| ECU-IGP NO.1 | Індикатор варіатора та перемикання передач, управління двигуном |
| ECU-IGP NO.2 | Блокування перемикання передач |
| ECU-IGP NO.3 | ABS, кондиціонер, індикатор варіатора та перемикання передач, динамічний радарний круїз-контроль, управління двигуном, обігрів керма, помічник при старті на підйомі, іммобілайзер, обігрів дзеркал, мультиплексна система зв'язку (CAN), обігрів заднього скла, обігрів сидінь, система "стоп-старт", стоп-сигнал, TRC, VSC |
| EFI NO.1 | Індикатор варіатора та перемикання передач, управління двигуном |
| EFI NO.2 | Вентилятор охолодження, індикатор варіатора та перемикання передач, управління двигуном |
| EFI NO.3 | Індикатор варіатора та перемикання передач, управління двигуном, система "стоп-старт" |
| EFI NO.4 | Індикатор варіатора та перемикання передач, управління двигуном |
| EFI NO.5 | Індикатор варіатора та перемикання передач, управління двигуном |
| EFI-MAIN NO.1 | Вентилятор охолодження, індикатор варіатора та перемикання передач, управління двигуном |
| EFI-MAIN NO.2 | Індикатор варіатора та перемикання передач, управління двигуном |
| EFI-MAIN NO.3 | Індикатор варіатора та перемикання передач, управління двигуном |
| EPS | Електропідсилювач керма |
| FAN NO.1 | Вентилятор охолодження |
| HORN | Звуковий сигнал, протиугонна система |
| IGP-MAIN | Живлення |
| IGP-MAIN | Живлення |
| INJ | Індикатор варіатора та перемикання передач, управління двигуном, запалювання |
| INP STD NO.1-1 | Кондиціонер, індикатор варіатора та перемикання передач, управління двигуном, освітлення, обігрів дзеркал, задній протитуманний ліхтар, обігрів заднього скла, дистанційне регулювання дзеркал, обігрів сидінь, габаритний вогонь |
| PTC HTR | Кондиціонер |
| R/B ALT | Живлення |
| ST NO.1 | Система доступу та запуску, система іммобілайзера, стартер, замок рульової колонки, система "стоп-старт", бездротове управління дверними замками |
| STD P/I NO.1 | Система автоматичного дальнього світла, автоматичне керування світлом, передня протитуманна фара, фара головного світла, коректор фар, освітлення, система автоматичного вимкнення світла, нагадування про світло, додатковий роз'єм (передня протитуманна фара), габаритний вогонь |
| SUB R/B ALT | Живлення |
| PSD | Розсувна двері |
| TOWING-B | Додатковий роз'єм (буксирування причепа) |
| WASHER | Передній склоочисник та омивач, задній склоочисник та омивач |
| WIPER | Передній склоочисник та омивач, задній склоочисник та омивач. |
| H-LP RH | Права фара. Правий омивач фари. |
| H-LP LH | Ліва фара. Лівий омивач фари. |
| VVT | Система управління фазами та підйомом клапанів. |
| IG2 № 1 | Система розподіленого/послідовного упорскування палива |
| ST № 1 | Стартер. Система запуску. |
| FOG FR | Передні протитуманні фари. |
| DEF | Обігрів заднього скла та дзеркал. |
