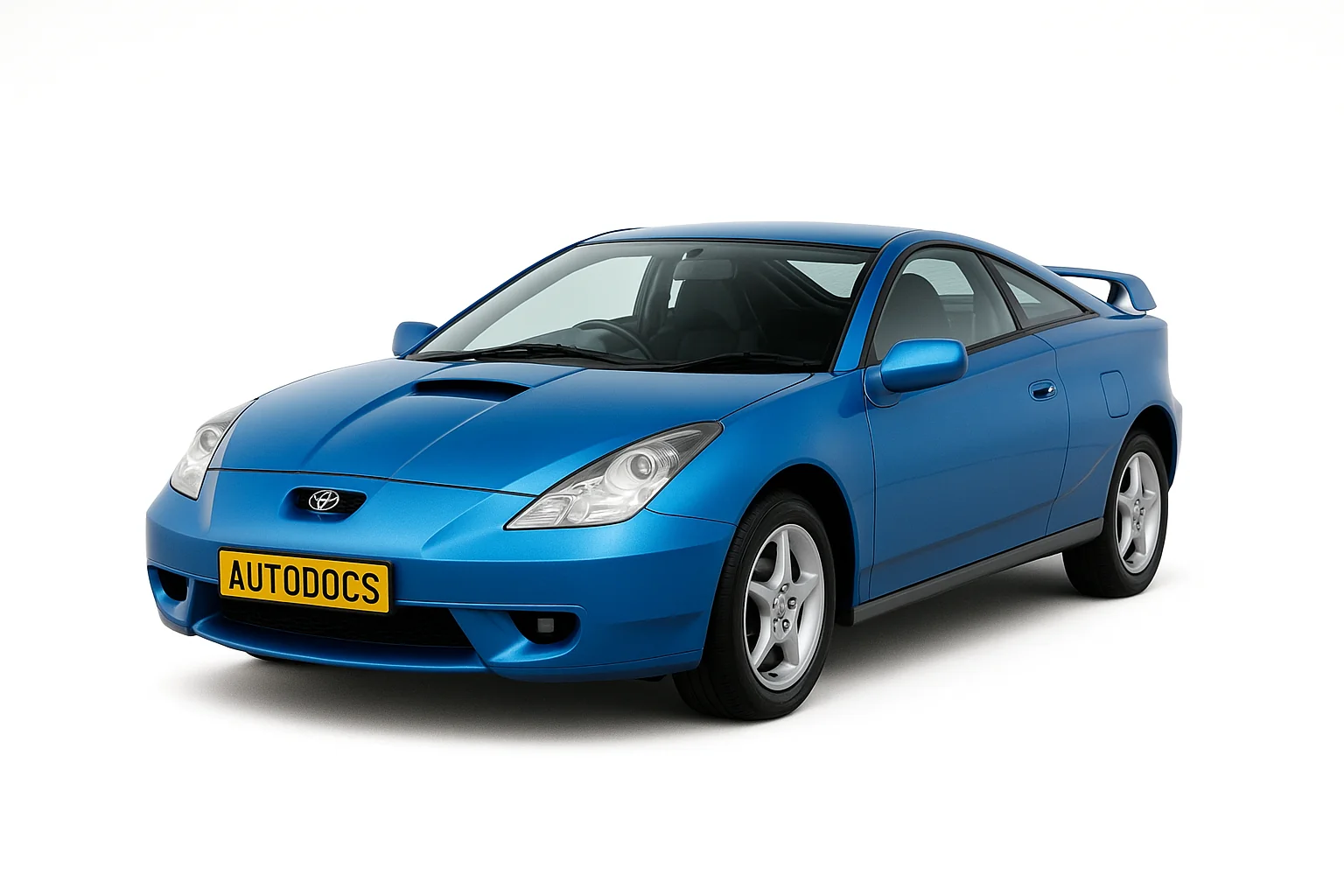

Toyota Celica T230 представляє сьоме та останнє покоління модельного ряду Toyota Celica. Випускалася у 1999, 2000, 2001, 2002, 2003, 2004, 2005 та 2006 році. Поставлялася по всьому світу, тому можна зустріти моделі як з лівим, так і з правим розташуванням кермового управління. У цій статті ми покажемо місця розташування електронних блоків управління, опис запобіжників та реле Тойота Селіка 230 зі схемами блоків та фото прикладами їх виконання. Виділимо запобіжник прикурювача.

Toyota Celica

Розташування блоків і призначення елементів в них може відрізнятись від представленого звіряйте призначення зі своїми схемами.

Блоки в салоні

Розташування

Загальна схема розташування блоків у салоні

Лівий руль

Розташування ліве кермо

Правий руль

Правий руль

Опис

  1. Реле заднього протитуманного світла
  2. Реле аварійної сигналізації та покажчиків повороту
  3. Реле переднього протитуманного світла
  4. '02-'05: Блок управління коректором світла фар
  5. '02-'05: Блок управління курсової стійкості
  6. '99-'02 (LHD): Блок керування ABS
  7. Блок керування кондиціонером
  8. Блок запобіжників
  9. Блок кузовної електроніки (Body ECU)
  10. '02-'05: Реле підігріву сидінь
  11. Блок керування подушками безпеки
  12. Підсилювач транспондера ключа
  13. '02-'05 (Австралія): Блок керування коректором світла фар
    '99-'02 (RHD): Блок керування ABS
  14. '02-'05 (RHD): Блок керування коректором світла фар
  15. '02-'05 (Австралія): Блок управління круїз-контролем
  16. '02-'05 (Австралія): Блок управління блокуванням селектора коробки передач

Блок запобіжників

Фото приклад блоку

Схема

Схема блоку у салоні

Позначення

1 15A S/ROOF – Люк
2 20A FL P/W – Склопідйомники
3 10A STOP – Лампи стоп-сигналу, ABS, додатковий стоп-сигнал, система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива, блок керування автоматичною коробкою передач, круїз-контроль
4 7,5A SRS-IG – Подушки безпеки
5 15A WASHER – Омивач лобового скла, омивач заднього скла
6 15A RADIO – Аудіо система
7 7,5A TURN – Покажчики повороту
8 10A HTR – Кондиціонер
9 10A TAIL – Габаритне світло, підсвічування панелі приладів, освітлення номерного знаку
10 15A CIG – Прикурювач
11 25A AM1 – Система запуску, запобіжники: “CIG”, “ECU ACC”, “SRS-IG”, “WASHER”, “WIPER”, “BK/UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG”, “TURN”, “HTR”, “WARNING”, “FAN RLY”, “ABS-IG”, “ECU-IG”
12 20A DOOR – Центральний замок
13 15A FR FOG – Переднє протитуманне світло
14 7,5A OBD – Діагностичний роз'єм
15 25A WIPER – Передній склоочисник
16 10A MIR HTR – Обігрів дзеркал
17 15A RR WIPER – Задній склоочисник
18 20A FR P/W – Склопідйомники
19 30A DEF – Обігрів заднього скла
A
1 7,5A MPX-B – Система дистанційного керування замками дверей
2 7,5A RR FOG – заднє протитуманне світло
3 7,5A DOME – Годинник, освітлення салону
4 7,5A ECU-B – Кондиціонер, комбінація приладів
B
1 5A WARNING – Система заряджання, комбінація приладів
2 5A ECU-IG – Круїз-контроль
3 5A ABS-IG – ABS
4 5A FAN RLY – Вентилятор системи охолодження двигуна
C
1 7,5A PANEL 1 – Освітлення ящика рукавички, підсвічування панелі приладів
2 7,5A PANEL 2 – Переднє протитуманне світло, підсвічування комбінації приладів
3 7,5A ECU-ACC – Годинник, аудіо система, блок керування дзеркалами, антена
4 -
D
1 5A BK/UP LP – Лампи заднього ходу
2 5A DEF RLY – Обігрів заднього скла, обігрів дзеркал
3 5A BODY ECU-IG – Блок мультиплекс
4 5A TENS RDC – Блок керування автоматичною коробкою передач, блокування селектора коробки передач, люк, антена
Реле
R1 Запалювання (IG1)
R2 Габаритне світло (TAIL)
R3 Обігрів дзеркал (MIR HTR) / обігрівач
R4 Обігрів заднього скла (DEF)

За прикурювач відповідає запобіжник номер 10 на 15А.

Додаткові елементи

additinal elements

  1. Реле люка
  2. Реле заднього склоочисника
  3. Ресивер центрального замку

Блоки під капотом

Розташування

Загальна схема розташування блоків під капотом

Блоки під капотом

Призначення

  1. Блок запобіжників
  2. Блок реле №1
  3. '02-'05: Реле повітряного насосу
  4. '02-'05: Реле омивачів фар
  5. Блок керування двигуном (M/T) або блок керування двигуном та коробкою передач (A/T)
  6. '02-'05: ABS & TRC & VSC (з VSC)
    '02-'05: Блок керування курсової стійкості (без VSC)
  7. '02-'05: Блок реле №2

Блок запобіжників

Фото приклад

Фото приклад блоку під капотом селика 230

Схема

Схема блоку під капотом

Розшифровка

1 20A S-HTR – '02-'05: Підігрів сидінь
15A AUTO ANTENNA – США: Антена
2 10A HEAD LH UPR – Далеке ліве світло
3 20A HEAD RH UPR – Далеке праве світло (HEAD RH UPR DRL NO.2)
4 7,5A HEAD LVL – Денні ходові вогні, коректор світла фар
7,5A DRL NO.3 – Денні ходові вогні
5 10A HEAD RH LWR – '99-'02: Близьке праве світло
15A HEAD RH LWR – '02-'05: Близьке праве світло
6 10A HEAD LH LWR – '99-'02: Ближнє ліве світло
15A HEAD LH LWR – '02-'05: Ближнє ліве світло
7 25A ABS NO.2 – ABS
8 -
9 -
10 10A HORN – Звуковий сигнал
11 7,5A ALT-S – Система заряджання
12 -
13 10A EFI NO.1 – Система багатоточкового впорскування палива/ система послідовного багатоточкового впорскування палива
7,5A EFI NO.1 – Система багатоточкового впорскування палива/ система послідовного багатоточкового впорскування палива
14 25A DCC – Запобіжники: “RADIO”, “DOME”, “MPX-B”, “ECU-B”
15 -
16 7,5A EFI NO.2 – Система багатоточкового впорскування палива /система послідовного багатоточкового впорскування палива
10A EFI NO.2 – Система багатоточкового впорскування палива/ система послідовного багатоточкового впорскування палива
17 20A EFI – Система багатоточкового упорскування палива /система послідовного багатоточкового впорскування палива, запобіжники: “EFI NO.1”, “EFI NO.2”
15A EFI – Європа 2ZZ-GE: Система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива, запобіжники: “EFI NO.1”, “EFI NO.2”
18 7,5A ST – Система запуску, система багатоточкового впорскування палива /система послідовного багатоточкового впорскування палива
19 7,5A AM2 – Система запуску
20 15A IG2 – Система запуску, система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива
21 15A HAZ – Аварійна сигналізація та покажчики повороту
10A HAZ – Австралія, США: Аварійна сигналізація та покажчики повороту
22 50A HTR – Кондиціонер
23 30A RDI – Вентилятор системи охолодження двигуна
24 40A ABS NO.1 – '99-'02: ABS
50A ABS NO.1 – '02-'05: ABS
25 30A CDS – Вентилятор системи охолодження двигуна
26 40A MAIN – Система запуску, денні ходові вогні, запобіжник: “ST”
50A MAIN – Європа 2ZZ-GE: Система запуску, денні ходові вогні, запобіжник: “ST”
27 120A ALT – Система охолодження, вентилятор системи охолодження двигуна, система запуску, обігрів заднього скла, габаритне світло, запобіжники: “ABS NO.1”, “ABS NO.2”, “HTR”, “FR P/W”, “FL P/W”, “DOOR”, “OBD”, “STOP”, “S/ROOF”, “MIR HTR”, “FR FOG”, “AM1”
Реле
R1 Звуковий сигнал
R2 Фари (HEAD)
R3 Паливний насос (C/OPN)
R4 Блок керування двигуном (EFI)
R5 Вентилятор системи охолодження двигуна (FAN NO.1)
R6 Запалювання (IG2)
R7 Вентилятор системи охолодження двигуна (FAN NO.2)
R8 Вентилятор системи охолодження двигуна (FAN NO.3)
R9 Реле компресора кондиціонера (MG/C)

Відділ реле

Схема

1999-2002

Варіант 1 реле блок

2002 – 2006

Варіант 2 реле блок

Опис

  • 28 – 10A ETCS – Дросельна заслінка
  • 29 – 50A A-PMP – Повітряний насос
  • 30 – 30/50A CLN H-LP – Омивачі фар
  • R10 - Стартер (ST)
  • R11 – Обігрівач (HTR)
  • R12 – ABS (ABS SOL)
  • R13 – Двигун ABS (ABS MTR)

Блок реле 1

Схема

Relay 1 схема

Позначення

  • 1 10А HEAD LH UPR – Далеке ліве світло
  • 2 10А HEAD RH UPR – Далеке праве світло, денні ходові вогні
  • R1 – Денні ходові вогні
  • R2 – Денні ходові вогні
  • R3 – Денні ходові вогні (DRL NO.2 DIMMER)

Блок реле 2

Схема

2002 – 2005

Блок реле 2

Розшифровка

  • 1 10А – VSC
  • R1 – VSC MTR
  • R2 – MTR CUT
  • R3 – VSC SOL
