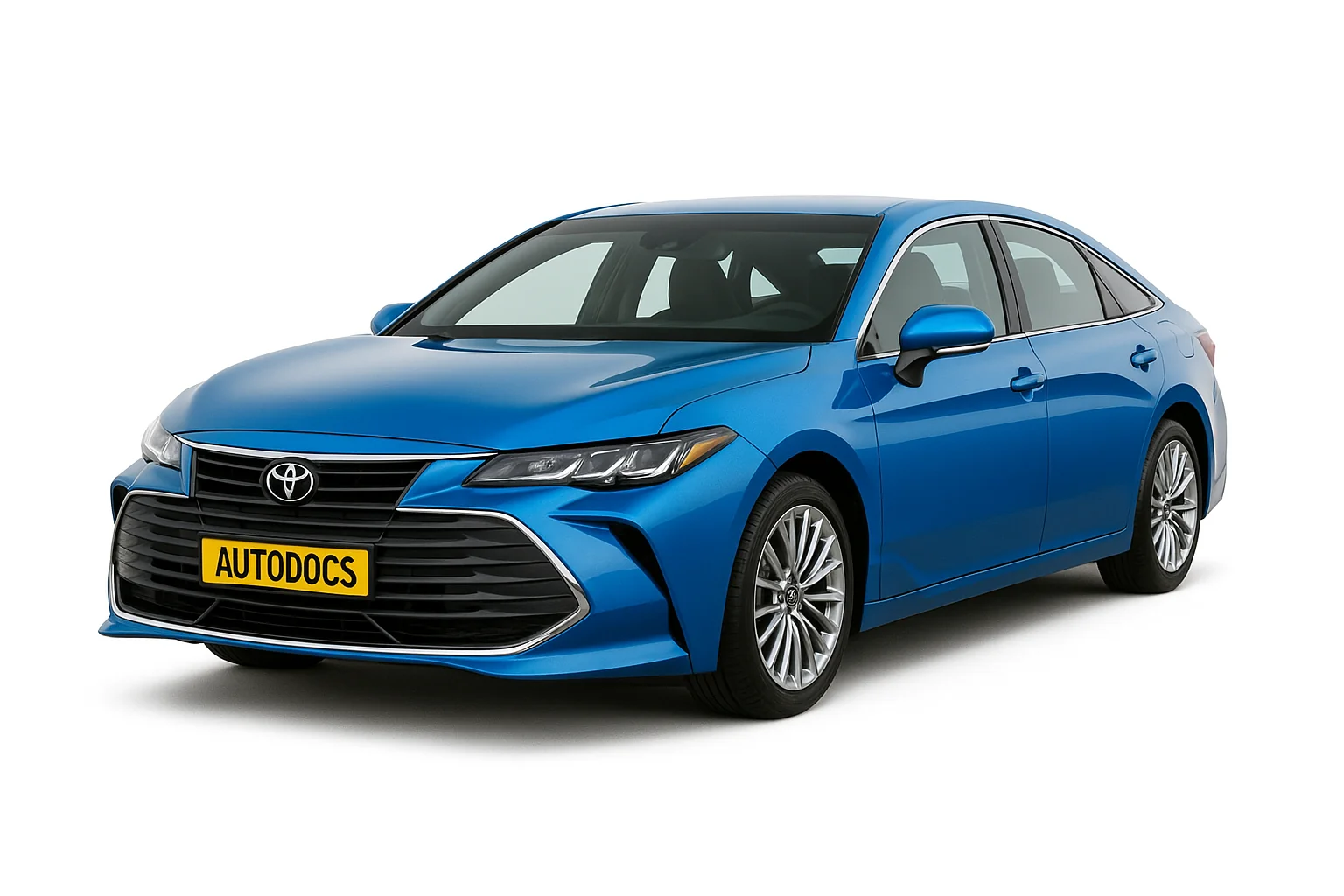

Toyota Avalon 5 покоління випускався у 2018, 2019, 2020, 2021, 2022, 2023, 2024 році з позначенням X50. За цей час модель отримала фейсліфтинг. У цьому пості ми представимо опис запобіжників і реле Тойота Авалон 5 покоління зі схемами блоків і місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників і реле може відрізнятись від представленого і залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Блок у салоні
У салоні автомобіля блок запобіжників розташований з лівого боку під панеллю приладів.
| № | Опис |
|---|---|
| FOG RR | Задні протитуманні ліхтарі |
| ECU-B NO.2 | Індикація виявлення ключа, датчик тиску в шинах |
| OBD | Діагностичний роз'єм |
| ECU-B NO.1 | Система бездротового керування, блок керування електрообладнанням кузова, VSC, інтелектуальна система входу та запуску, годинник |
| DOME | Освітлення салону, система відчинення дверей багажника, інтелектуальна система входу та запуску, іммобілайзер, система запуску, блокування керма, система бездротового керування |
| D/L | Центральний замок |
| TRUNK OPN | Замок багажника |
| STOP | Лампи стоп-сигналу |
| AM2 | Система відчинення дверей багажника, інтелектуальна система входу та запуску, іммобілайзер, система запуску, блокування керма, система бездротового керування |
| ECU-DCC NO.2 | ABS, кондиціонер, аудіосистема, система автоматичного освітлення, система відчинення дверцят багажника, монітор, комбінація приладів, круїз-контроль, центральний замок, подвійне блокування, динамічний радар круїз-контролю, блок керування двигуном, інтелектуальна система входу та запуску,EPS, переднє протитуманне світло, люк бензобака, активна система керування повітряними заслінками, фари, коректор світла фар, гібридна система, підсвітка, імобілайзер, система інтелектуального паркування, освітлення салону, система контролю смуг руху, система автоматичного вимкнення покажчиків повороту, зумер світла, навігація, склопідіймачі, система запобігання зіткнення, заднє протитуманне світло, дзеркала з електроприводом, дзеркала з електроприводом, заднє протитуманне світло |
| HAZ | Аварійна сигналізація |
| ECU-DCC NO.1 | ABS, TRC, VSC |
| PANEL | Вимикач VSC OFF, комбінація приладів, вимикач BSM, вимикач повного приводу, вимикач обігріву зони спокою щіток, система багатоточкового впорскування пального /система послідовного багатоточкового впорскування пального, системи допомоги під час паркування, вимикачі підігріву сидінь, розетки, вимикач приводу дверцят багажника, блок керування кондиціонером, вимикач обігріву заднього скла, аудіосистема, кнопки на кермі, підсвітка підстаканників |
| RADIO | Аудіо система |
| TAIL | Габаритне світло, освітлення номерного знака, протитуманне світло |
| DOOR R/R | Склопідйомники задні двері |
| DOOR F/L | Склопідйомники передні ліві двері |
| S-HORN | Протиугінна система |
| DOOR F/R | Склопідйомники передні праві двері |
| STRG LOCK | Блокування керма |
| P/OUTLET NO/1 | Розетка, Прикурювач |
| DCM | Телематична система |
| SFT LOCK-ACC | Блокування селектора коробки передач |
| ECU-ACC | Аксесуари |
| WASHER | Омивач скла |
| ECU-IG1 NO.3 | Моніторинг сліпих зон |
| EPS-IG1 | Електропривод керма |
| ECU-IG1 NO.4 | Динамічний радар круїз-контролю, блок керування двигуном, інтелектуальна система входу та запуску, EPS, переднє протитуманне світло, люк бензобака, активна система керування повітряними заслінками, фари, коректор світла фар, гібридна система, підсвітка, іммобілайзер, система інтелектуального паркування, освітлення салону, система контролю смуг руху, система автоматичного вимкнення покажчиків повороту, зумер світла, навігація, склопідйомники, система запобігання зіткненню, заднє протитуманне світло, дзеркала з електроприводом, індикатор паска безпеки, блокування селектора коробки передач, люк, SRS, система запуску, блокування керма, габаритне світло, телематична система, протиугінна система, система контролю тиску в шинах, TRC, покажчики повороту (аварійна сигналізація), система попередження пішоходів (генератор шуму), VSC, система безпровідного заряджання, система безпровідного керування |
| A/BAG-IG2 | SRS, індикатор ременя безпеки |
| BKUP LP | Лампи заднього ходу, аудіо система, монітор, навігація |
| METER-IG2 | Вимірювальні прилади |
| ECU-IG1 NO.2 | ABS, TRC, VSC |
| ECU-IG2 NO.3 | ABS, круїз-контроль, динамічний радар круїз-контролю, гібридна система, блок керування електрообладнанням кузова (CAN), блокування селектора коробки передач, телематична система, TRC, система попередження пішоходів (генератор шуму), VSC |
| ECU-IG1 NO.1 | Система курсової стійкості автомобіля, електричні охолоджувальні вентилятори, анти запітнівач заднього скла, анти запітнівачі зовнішніх дзеркал заднього виду, датчик рульового колеса, система багатоточкового впорскування пального/система послідовного багатоточкового впорскування пального, передні фари (ближнє світло), система зарядки акумулятора, Blind Spot Monitor |
За роботу прикурювача відповідає запобіжник, позначений як P/OUTLET. Ще один запобіжник прикурювача розташований у блоці під капотом.
У верхній частині блоку встановлені запобіжники, що відповідають за електроскло підйомники та електропривід сидінь.
Так само окремо, за бардачком можуть встановлюватися деякі реле.
Блоки під капотом
Під капотом у моторному відсіку основний блок із запобіжниками і реле розташований з лівого боку, під захисною кришкою.
Звіряйте призначення елементів зі своєю схемою на зворотному боці кришки блоку.
| № | Призначення |
|---|---|
| EFI NO.2 | Охолоджувальний вентилятор |
| P/OUTLET NO.2 | Розетка 2 |
| A/C COMP | Автоматичний кондиціонер |
| DRL | Передня фара |
| ECU-IG2 NO.1 | Круїз-контроль (2GR FKS) Круїз-контроль (A25A FKS) Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) Керування двигуном (2GR FKS) Керування двигуном (A25A FKS) |
| ECU-IG2 NO.2 | Система іммобілайзера (з системою смарт-ключів) Система смарт-ключів Запуск (із системою смарт-ключів) Замок рульового керування (із системою смарт-ключів) Бездротове керування дверним замком (із системою смарт-ключів) |
| EFI NO.1 | Круїз-контроль (2GR FKS) Круїз-контроль (A25A FKS) Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) Керування двигуном (2GR FKS) Керування двигуном (A25A FKS) |
| EFI2 NO.2 | Охолоджувальний вентилятор Круїз-контроль (A25A FKS) Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) Керування двигуном (A25A FKS) |
| EFI-MAIN NO.4 | Круїз-контроль (A25A FKS) Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) Керування двигуном (A25A FKS) |
| ETCS | Круїз-контроль (2GR FKS) Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) Керування двигуном (2GR FKS) |
| FUEL OPN | Відкривачка кришки паливного бака |
| HORN | Ріг Система іммобілайзера (з системою смарт-ключів) Система смарт-ключів Запуск (із системою смарт-ключів) Замок рульового керування (із системою смарт-ключів) Захист від крадіжки Бездротове керування дверним замком (із системою смарт-ключів) Бездротове керування дверним замком (без системи смарт-ключів) |
| INJ | Круїз-контроль (2GR FKS) Круїз-контроль (A25A FKS) Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) Керування двигуном (2GR FKS) Керування двигуном (A25A FKS) Запалювання |
| MIR HTR | Обігрівач дзеркал Обігрів заднього скла |
| H-LP LH | Автоматичний контроль світла Передня фара Система іммобілайзера (з системою смарт-ключів) Система автоматичного вимкнення світла Система смарт-ключів Запуск (із системою смарт-ключів) Замок рульового керування (із системою смарт-ключів) Бездротове керування дверним замком (із системою смарт-ключів) |
| H-LP RH | Автоматичний контроль світла Передня фара Система автоматичного вимкнення світла |
| TV | Аудіосистема (вбудований підсилювач) Аудіосистема (підсилювач окремого типу) Система заднього направляючого монітора (вбудований підсилювач) Система заднього направляючого монітора (підсилювач роздільного типу) Система навігації (підсилювач окремого типу) Система монітора заднього виду (вбудований підсилювач) Система монітора заднього виду (підсилювач окремого типу) |
| A/F HTR | Круїз-контроль (2GR FKS) Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) Керування двигуном (2GR FKS) |
| D INJ | Круїз-контроль (2GR FKS) Круїз-контроль (A25A FKS) Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) Керування двигуном (2GR FKS) Керування двигуном (A25A FKS) |
| EFI-MAIN NO.1 | Охолоджувальний вентилятор Круїз-контроль (2GR FKS) Круїз-контроль (A25A FKS) Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) Керування двигуном (2GR FKS) Керування двигуном (A25A FKS) |
| EFI-MAIN NO.2 | Охолоджувальний вентилятор Круїз-контроль (2GR FKS) Круїз-контроль (A25A FKS) Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) Керування двигуном (2GR FKS) Керування двигуном (A25A FKS) |
| IG2-MAIN | Джерело живлення |
| S/HTR MAIN | Підігрів сидіння |
| VVT | Круїз-контроль (A25A FKS) Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) Керування двигуном (A25A FKS) |
| D/C CUT | Джерело живлення |
| S/HTR MAIN | Підігрів сидіння |
| ABS NO.2 | АБС Гальмівний асистент EBD Електричне стоянкове гальмо Система допомоги при рушанні з підйому VSC |
| EFI-MAIN NO.3 | Круїз-контроль (A25A FKS) Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) Керування двигуном (A25A FKS) |
| ST NO.1 | Система іммобілайзера (з системою смарт-ключів) Система смарт-ключів Запуск (із системою смарт-ключів) Запуск (без системи смарт-ключів) Замок рульового керування (із системою смарт-ключів) Бездротове керування дверним замком (із системою смарт-ключів) |
| WIPER | Передній двірник і омивач |
| ABS NO.1 | АБС Гальмівний асистент EBD Електричне стоянкове гальмо Система допомоги при рушанні з підйому VSC |
| DEF | Обігрівач дзеркал Обігрів заднього скла |
| FAN NO.2 | Охолоджувальний вентилятор |
| HTR | Автоматичний кондиціонер Кондиціонер із ручним керуванням |
| J/B-B | Джерело живлення |
| FAN NO.1 | Охолоджувальний вентилятор |
| R/B NO.1 | Джерело живлення |
| EPS | АБС Гальмівний асистент EBD Електричне стоянкове гальмо EPS Система допомоги при рушанні з підйому VSC |
| ALT | Автоматичний контроль світла Зарядка Освітлення Система іммобілайзера (з системою смарт-ключів) Система автоматичного вимкнення світла Легке нагадування Система смарт-ключів Запуск (із системою смарт-ключів) Замок рульового керування (із системою смарт-ключів) Заднє світло Система бездротового заряджання Бездротове керування дверним замком (із системою смарт-ключів) Бездротове керування дверним замком (без системи смарт-ключів) |
З правого боку, може встановлюватися ще один додатковий блок із запобіжниками і реле.
