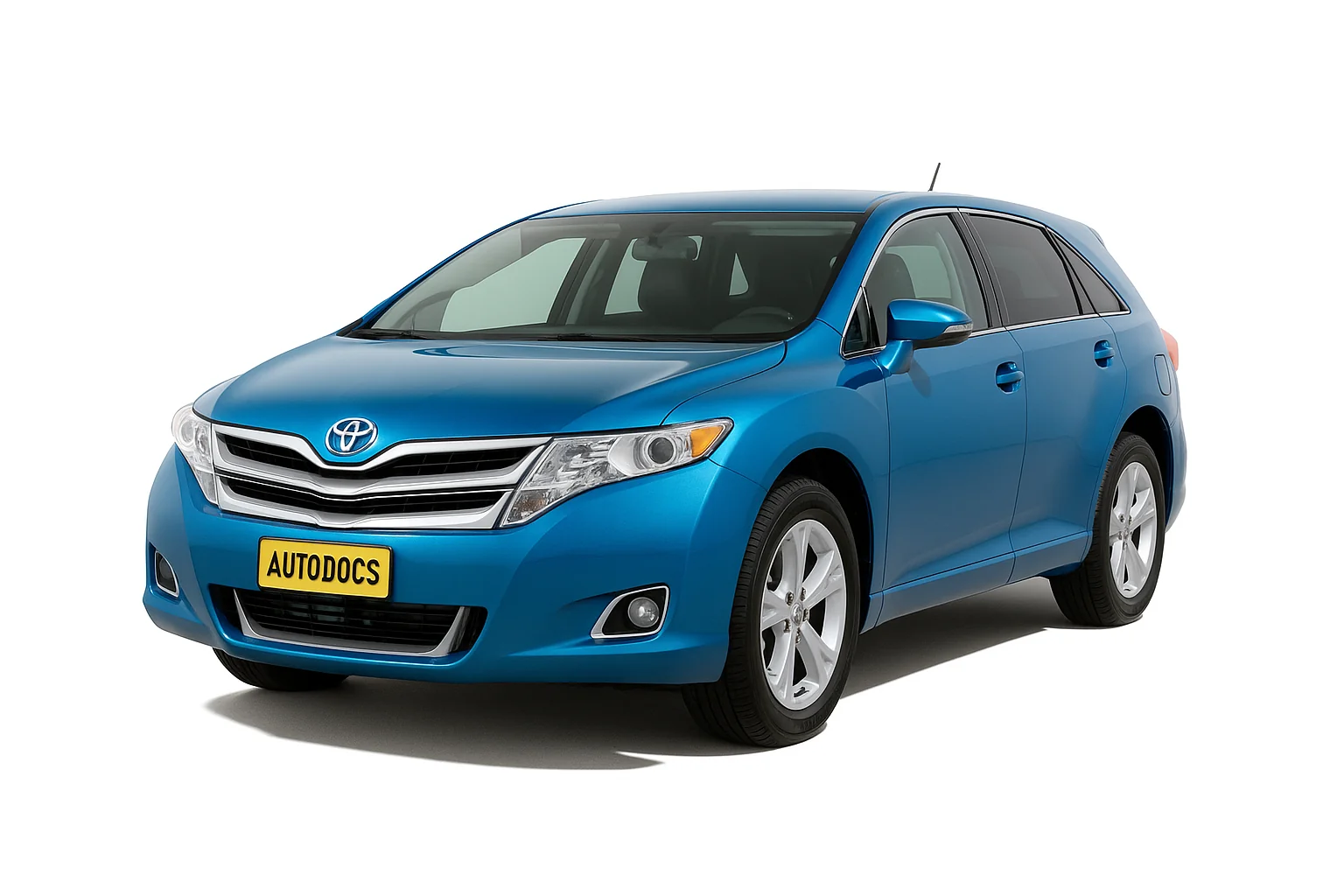

Toyota Venza 1 покоління випускалося у 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 та 2017 роках. За цей час модель пройшла рестайлінг. У даній публікації ви знайдете інформацію про розташування електронних блоків управління, опис запобіжників та реле Toyota Венза зі схемами блоків і фото прикладами їх виконання. Зазначимо запобіжник прикурювача.
Звіряйте призначення запобіжників та реле зі своїми схемами на кришці блоку.
Зміст
Блоки в салоні
Розташування
Загальна схема розташування
Опис
- Блок подушок безпеки
- Блок управління селектором коробки
- Підсилювач транспондера ключа
- Блок запобіжників / блок керування електрообладнанням кузова
- Блок управління коректором фар
- Блок реле
- Блок управління підсилювачем кермового управління
- Реле покажчиків повороту
- Розподільний конектор
- Актуатор блокування керма
- Розподільний конектор
- Підсилювач кондиціонера
- Блок керування двигуном
- Блок керування повним приводом
- Модуль розширення
- Блок керування активним освітленням
- Аудіо підсилювач
Блок запобіжників
Він розташований під панеллю приладів за захисною кришкою.
Фото приклад
Схема
Позначення
| 1 | 25A RR DOOR – 2008-2009: Електричні склопідйомники |
| 20A RR DOOR – 2010-2017: Електричні склопідйомники | |
| 2 | 25A RL DOOR - 2008-2009: Електричні склопідйомники |
| 20A RL DOOR – 2010-2017: Електричні склопідйомники | |
| 3 | 25A FR DOOR - 2008-2009: Електричні склопідйомники |
| 20A FR DOOR – 2010-2017: Електричні склопідйомники | |
| 4 | 15A FOG – Протитуманні фари |
| 5 | 7,5A OBD – Система бортової діагностики |
| 6 | 25A FL DOOR - 2008-2009: Електричні склопідйомники |
| 20A FL DOOR – 2010-2017: Електричні склопідйомники | |
| 7 | 10A STOP – Стоп-сигнали, система курсової стійкості автомобіля |
| 8 | 10A RR FOG – Задній протитуманний ліхтар |
| 9 | - |
| 10 | 7,5A AM1 – Система запуску |
| 11 | 7,5A ECU-B NO.2 – Датчик рульового керування, система кондиціювання повітря, електричні склопідйомники |
| 12 | 7,5A 4WD – система Active Torque Control 4WD |
| 13 | 20A SEAT HTR – Обігрівачі сидінь |
| 14 | 25A S/ROOF – Люк |
| 15 | 10A TAIL – Габаритне світло, ліхтар освітлення номерного знаку |
| 16 | 5A PANEL – Аварійні сигнали, аудіосистема, годинник, регулятор підсвічування панелі приладів, підсвічування ящика рукавички, підсвічування речового відсіку консолі, перемикачі на рульовому колесі, обігрів зовнішніх дзеркал заднього виду, обігрівачі сидінь, система курсової стійкості |
| 17 | 10A ECU IG NO.1 – Мультиплексна система передачі даних, люк, електропривод дверей багажного відділення, обігрівачі сидінь, система Active Torque Control 4WD, аудіосистема |
| 18 | 15A RR WASHER – Омивач заднього скла |
| 19 | 10A A/C NO.2 – Система кондиціювання повітря |
| 20 | 20A FR WASHER – Омивач вітрового скла |
| 21 | 7,5A ECU IG NO.2 – Система курсової стійкості, система автоматичного коригування висоти світла фар, датчик швидкості рискання та перевантаження, датчик рульового управління, система блокування перемикання передач, автоматична трансмісія, електричний підсилювач рульового управління |
| 22 | 10A GAUGE NO.1 – навігаційна система, ліхтарі заднього ходу, система заряджання, аварійні сигнали, багатофункціональний дисплей |
| 23 | 30A FR WIPER – Очищувачі вітрового скла |
| 24 | 15A RR WIPER – Очищувач заднього скла |
| 25 | - |
| 26 | 10A IGN – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, система блокування рульового керування, інтелектуальна система входу та запуску, система подушок безпеки SRS |
| 27 | 7,5A GAUGE NO.2 – Прилади та покажчики, багатофункціональний дисплей, мультиплексна система передачі даних |
| 28 | 7,5A ECU-ACC – Зовнішні дзеркала заднього виду |
| 29 | 7,5A SHIFT LOCK – Система блокування перемикання передач |
| 30 | 15A PWR OUTLET NO.1 – Електричні розетки |
| 31 | 7,5A RADIO NO.2 – Аудіосистема |
| 32 | 10A MIR HTR – Обігрів зовнішніх дзеркал заднього виду |
За роботу прикурювача відповідає запобіжник номер 30 на 15А.
Збоку блоку можуть кріпитися додаткові елементи.
Схема
Розшифровка
| 1 | 30А P/SEAT – Сидіння з електроприводом |
| 2 | - |
| R1 | Протитуманне світло |
| R2 | Габаритне світло |
| R3 | Допоміжне реле (ACC) |
| R4 | - |
| R5 | Запалювання (IG1) |
Блок реле
Схема
Призначення
| R1 | Освітлення салону (DOME CUT) |
| R2 | Заднє протитуманне світло (RR FOG) |
| R3 | - |
| R4 | Запалювання (IG1 NO.2) |
Додаткові елементи
Схема
Опис
- Блок керування люком
- Блок керування правим дзеркалом
- Ресивер центрального замку
- Розподільний конектор
- Блок керування дверима багажного відділення
- Блок керування електрообладнанням кузова (за відсутності дверей багажного відділення з електроприводом)
- Блок керування лівим дзеркалом
Блоки під капотом
Розташування
Загальна схема розташування
Позначення
- Блок запобіжників та реле
- Блок керування двигуном
- Блок керування коробкою передач
- Реле очисників фар
- Актуатор гальмівної системи
Блок запобіжників та реле
Він знаходиться у лівій частині моторного відсіку, поряд з акумулятором.
Схема із кришки блоку
Схема
Призначення
| 1 | 7,5A DOME – Ліхтарі персонального освітлення/освітлення салону, підсвічування індивідуального дзеркала, підсвічування перемикача двигуна, ліхтарі освітлення порогів дверей, електропривод дверей багажного відділення, прилади та покажчики |
| 2 | 10A ECU-B – Прилади та покажчики, годинник, аудіосистема, ECU корпуси, система бездротового управління, інтелектуальна система входу та запуску, електропривод дверей багажного відділення |
| 3 | 10A RSE - 2008-2012: Розважальна система для задніх пасажирів |
| 4 | 15A RADIO NO.1 – 2008-2010: Аудіосистема, навігаційна система |
| 20A RADIO NO.1 – 2011-2017: Аудіосистема, навігаційна система | |
| 5 | DCC |
| 6 | 25A RADIO NO.3 – 2008-2012: Аудіосистема |
| 20A AUDIO AMP – 2013-2017: Аудіосистема | |
| 7 | - |
| 8 | 25A IG2 – Система подушок безпеки SRS, запобіжники: “INJ NO.1”, “INJ NO.2” |
| 9 | - |
| 10 | 15A HAZ – 2008-2012: Покажчики повороту |
| 15A TURN-HAZ – 2013-2017: Покажчики повороту | |
| 11 | 10A ETCS – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, електронна система управління дросельною заслінкою |
| 12 | 10A EFI NO.1 – Інтелектуальна система входу та запуску, система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, автоматична трансмісія |
| 13 | 7,5A ALT-S – Система заряджання |
| 14 | 7,5A AM2 – Мультиплексна система передачі даних, система запуску |
| 15 | 7,5A SEC-HORN – Протиугінна система |
| 16 | 20A STR LOCK – Система блокування кермового керування |
| 17 | 20A DOOR NO.1 – Система блокування замків дверей |
| 18 | - |
| 19 | 10A BI-XENON – 2013-2017: Газорозрядні фари (керування далеким світлом) |
| 20 | 10A EFI NO.3 – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 21 | 15A EFI NO.2 – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 22 | 20A EFI NO.4 – 1AR-FE: Датчик складу паливоповітряної суміші |
| 25A EFI MAIN – 2GR-FE: Запобіжники: “EFI NO.2”, “EFI NO.3” | |
| 23 | - |
| 24 | 15A H-LP RH HI – Права фара (дальнє світло) |
| 25 | 15A H-LP LH HI – Ліва фара (дальнє світло) |
| 26 | 15A H-LP RH LO – Права фара (ближнє світло) |
| 27 | 15A H-LP LH LO – Ліва фара (ближнє світло) |
| 28 | 10A HORN – Звуковий сигнал |
| 29 | 20A EFI MAIN – 1AR-FE: Запобіжники: “EFI NO.2”, “EFI NO.3” |
| 20A A/F – 2GR-FE: Датчик складу паливоповітряної суміші | |
| 30 | 15A INJ NO.2 – Система запалювання |
| 31 | 15A INJ NO.1 – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 32 | - |
| 33 | 15A AC 115V – 2008-2012: Розетка |
| 10A MIRROR – 2013-2017: Зовнішні дзеркала заднього виду (пам'ять положень водія) | |
| 34 | - |
| 35 | 20A DEICER – Обігрівач зони щіток склоочисників вітрового скла |
| 36 | - |
| 37 | - |
| 38 | 30A ST/AM2 – Система запуску |
| 39 | - |
| 40 | - |
| 41 | 80A EPS – Електричний підсилювач рульового керування |
| 42 | 120A ALT - Система заряджання, запобіжники: "HEATER", "ABS NO.1", "FAN MAIN", "ABS NO.2", "PBD", "RR DEF", "MIR HTR", "DEICER" |
| 140A ALT – Система заряджання, запобіжники: “HEATER”, “ABS NO.1”, “FAN MAIN”, “ABS NO.2”, “PBD”, “RR DEF”, “MIR HTR”, “DEICER” | |
| 43 | 30A RR DEF – Обігрів заднього скла |
| 44 | 30A PBD – 2008-2012: Двері багажного відділення з електроприводом |
| 30A LG/CLOSER – 2013-2017: Двері багажного відділення з електроприводом | |
| 45 | 30A H-LP CLNR – Очищувачі фар |
| 40A FAN MAIN – 2GR-FE: Електричний вентилятор охолодження | |
| 46 | 30A RDI FAN – 1AR-FE: Електричний вентилятор охолодження |
| 47 | 30A CDS FAN – 1AR-FE: Електричний вентилятор охолодження |
| 48 | - |
| 49 | 30A ABS NO.2 – Антиблокувальна гальмівна система, система курсової стійкості |
| 50 | 50A FAN MAIN – 2GR-FE: Електричний вентилятор охолодження |
| 51 | 50A ABS NO.1 – Антиблокувальна гальмівна система, система курсової стійкості |
| 52 | 50A HEATER – Система кондиціювання повітря |
| Реле | |
| R1 | Протиугінна система (SEC HORN) |
| R2 | Обігрівач зони щіток склоочисників вітрового скла (DEICER) |
| R3 | - |
| R4 | Лампи стоп-сигналу (BRK) |
| R5 | Обігрів заднього скла (RR DEF) |
| R6 | Стартер (ST) |
| R7 | Електричний вентилятор охолодження (FAN NO.1) |
| R8 | Газорозрядні фари (BI-XENON) |
| R9 | Електричний вентилятор охолодження (FAN NO.3) |
| R10 | Електричний вентилятор охолодження (FAN NO.2) |
| R11 | Запалювання (IG2) |
