Toyota Vista SV40 — це яскравий представник четвертого покоління моделі, виробництво якого здійснювалося послідовно у 1994 році, 1995 році, 1996 році, 1997 році та 1998 році. У даному матеріалі ви знайдете детальний опис запобіжників та реле для Toyota Vista SV40: ми розглянемо схеми блоків, їх точне розташування в автомобілі та призначення кожного елемента. Окрему увагу рекомендуємо приділити запобіжнику прикурювача — це один з ключових компонентів в електросистемі вашого авто.
Салон

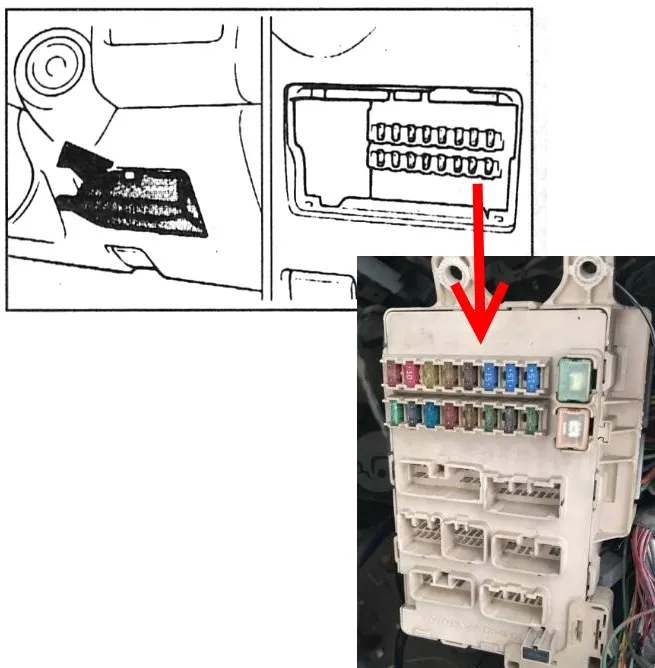

Блок запобіжників розташований під панеллю, за захисною кришкою.
| № | A | Призначення |
|---|---|---|
| 1 | 10 | GAUGE Прилади |
| 2 | 25 | WIPER Склоочисники та мийки |
| 3 | 15 | CIG Прикурювач |
| 4 | 5 | IDLE UP Підвищення ХХ |
| 5 | 7,5 | STARTER Стартер |
| 6 | 5 | IGN Запалювання |
| 7 | 15 | FOG Протитуманні фари |
| 8 | 15 | STOP Стоп-сигнали |
| 9 | 40 | AM1 Вимикач запалювання ланцюг 1 |
| 10 | 30 | POWER Склопідйомники, люки |
| 11 | 30 | DOOR Центральний замок |
| 12 | 7.5 | TAIL Габаритні вогні |
| 13 | 30 | DEF Підігрів заднього скла |
| 14 | 5 | PANEL Панель приладів |
| 15 | 15 | RADIO №2 Магнітола |
| 16 | 10 | TURN Покажчики поворотів |
| 17 | 10 | HTR Опалювач |
| 18 | 15 | ELECTONIC IG Запалювання |
За прикурювач відповідає запобіжник під номером 3, 15А.

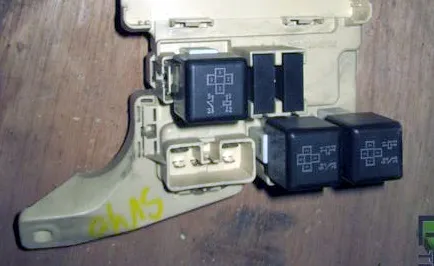

Деякі реле закріплені на тильній стороні блоку.
| № | Позначення |
|---|---|
| 1 | Інтегроване реле |
| 2 | Реле задніх дверей |
| 3 | Реле обігріву заднього скла |
| 4 | RFI-фільтр |
| 5 | RFI-фільтр |
| 6 | Головне реле живлення |
Підкапотний простір

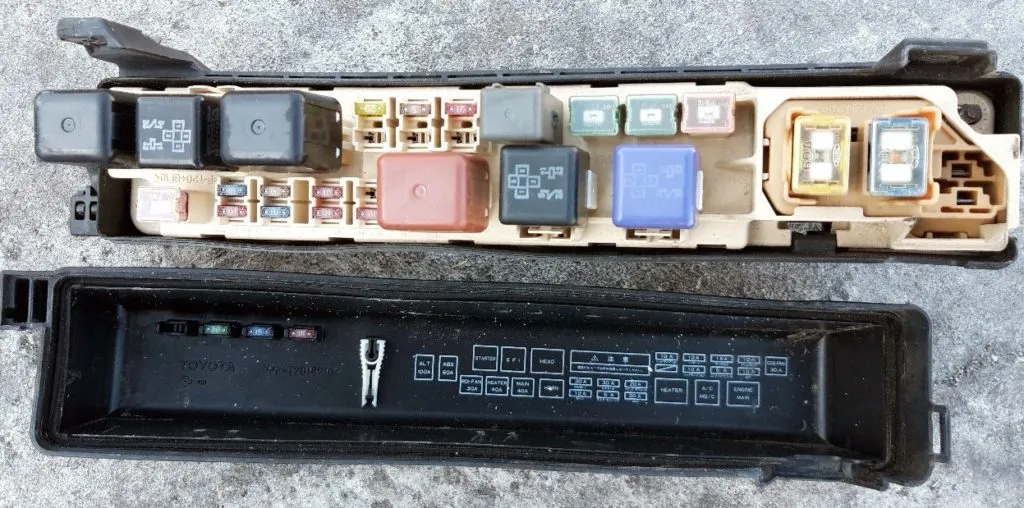

Блок запобіжників та реле
Розташований з лівої сторони підкапотного простору.
| № | A | Призначення |
|---|---|---|
| 1 | 30 | CDS FAN Вентилятор конденсатора (4S-FE, 3S-FE) |
| 2 | 10 | DOME Освітлення салону |
| 3 | 15 | EFI Система впорскування |
| 4 | 15 | RADIO №1 Магнітола |
| 5 | 5 | ECU-B Регулювання дзеркал, Дальньобійний замок |
| 6 | 10 | HAZARD Аварійна сигналізація |
| 7 | 10 | HEAD RH Права фара |
| 8 | 10 | HEAD LH Ліва фара |
| 9 | 7.5 | TRC Протибуксовочна система |
| 10 | 20 | DEICER Очисник |
| 11 | 20 | AM № 2 Замок запалювання ланцюг № 2 |
| 12 | 30 | 4WS № 2 Система 4WS |
| 13 | 5 | ALT-S Ланцюг генератора |
| 14 | 30 | 4WS № 1 Система 4WS |
| 15 | 10 | HORN Звуковий сигнал |
| 16 | 40 | MAIN Головний запобіжник-вставка |
| 17 | 40 | HTR Опалювач |
| 18 | 30 | RAD FAN Вентилятор радіатора |
| 19 | 60 | ABS |
| 20 | 100 | ALT Генератор |

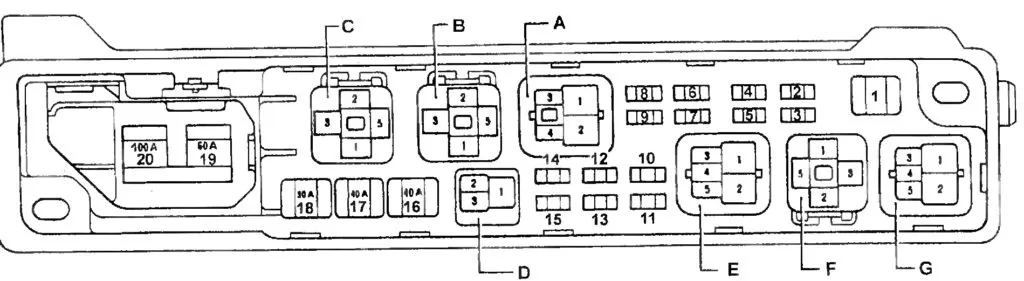

| Реле | ||
| A | HEAD LAMP Реле фари | |
| B | EFI Реле паливного насоса (4S-FE, 3S-FE) | |
| C | STARTER Реле стартера | |
| D | HORN Реле сигналу | |
| E | HEATER Реле опалювача | |
| F | MAG.CLUTCH Реле електромагнітної муфти компресора | |
| G | MAIN ENGINE Головне реле двигуна (4S-FE, 3S-FE) | |

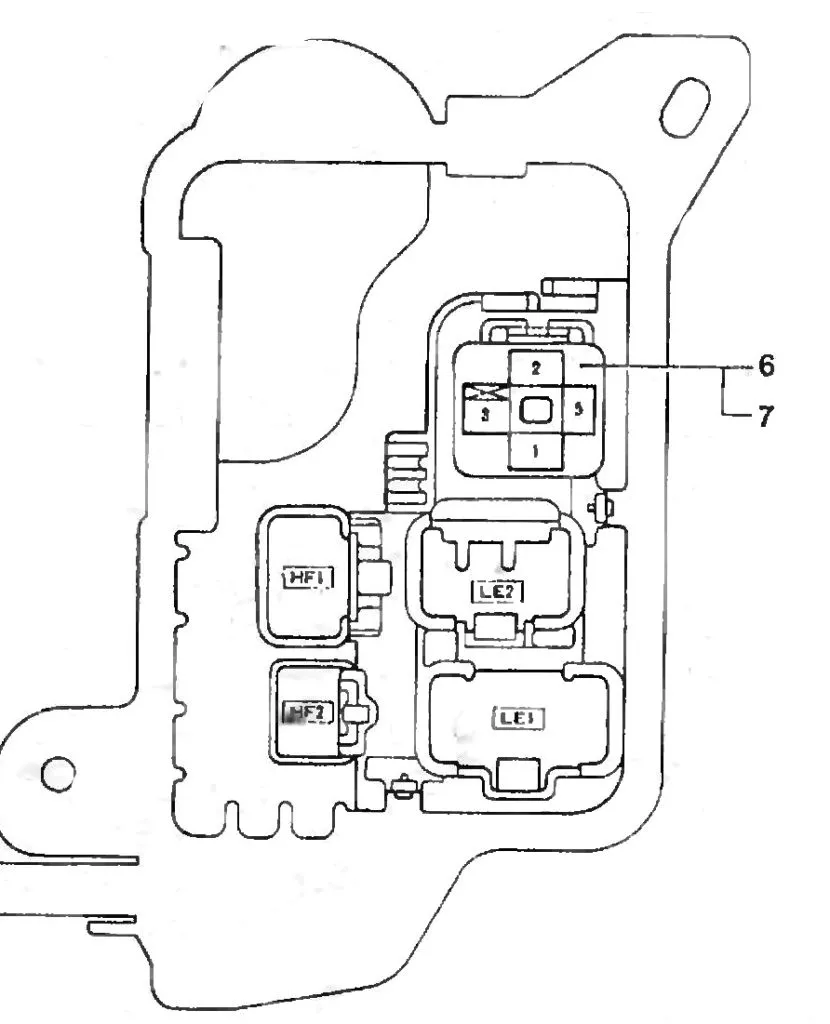

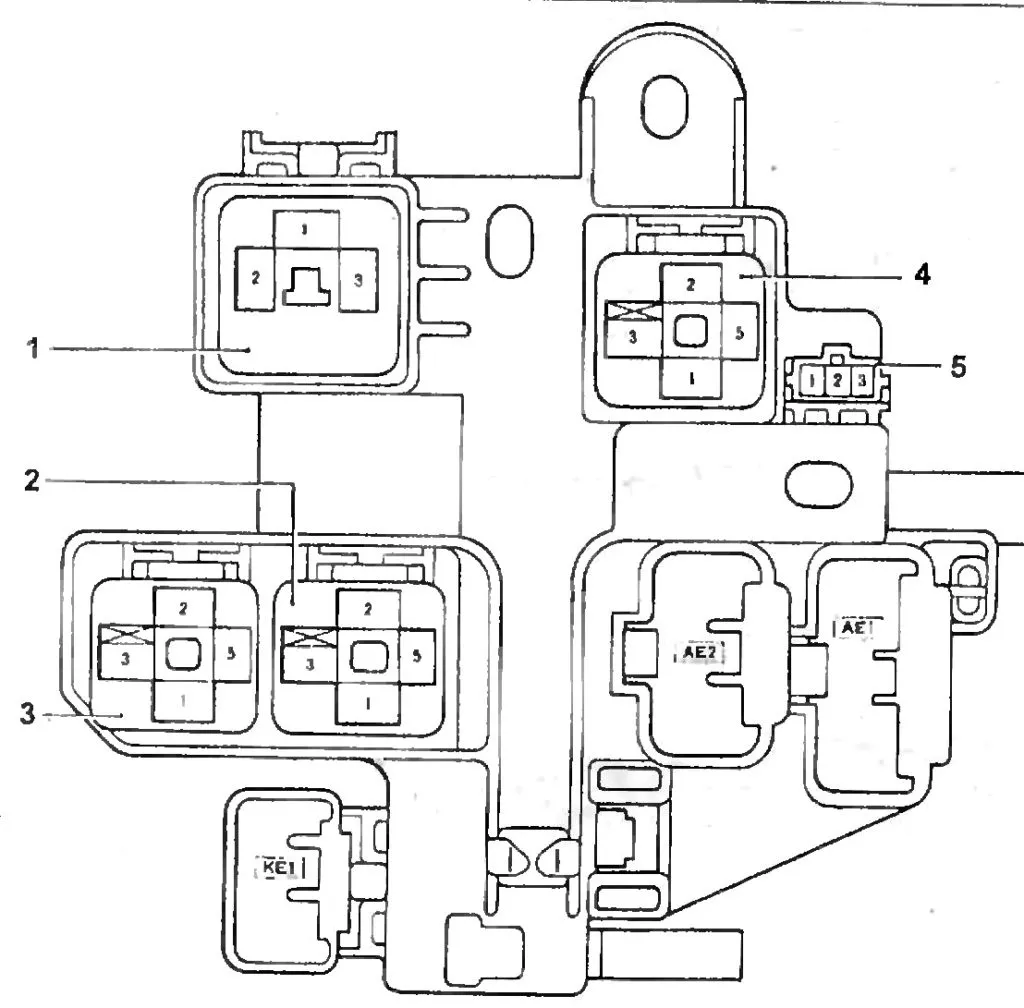

Блоки реле
| № | Розшифровка |
|---|---|
| 1 | Реле-преривач покажчиків повороту |
| 2 | Реле протиобледеніння |
| 3 | Реле протитуманних фар |
| 4 | Реле поворотних фар |
| 5 | Діод реле лamp освітлення при повороті |
| 6 | Реле паливного насоса |
| 7 | Реле підвищення холостих оборотів при включенні опалювача |

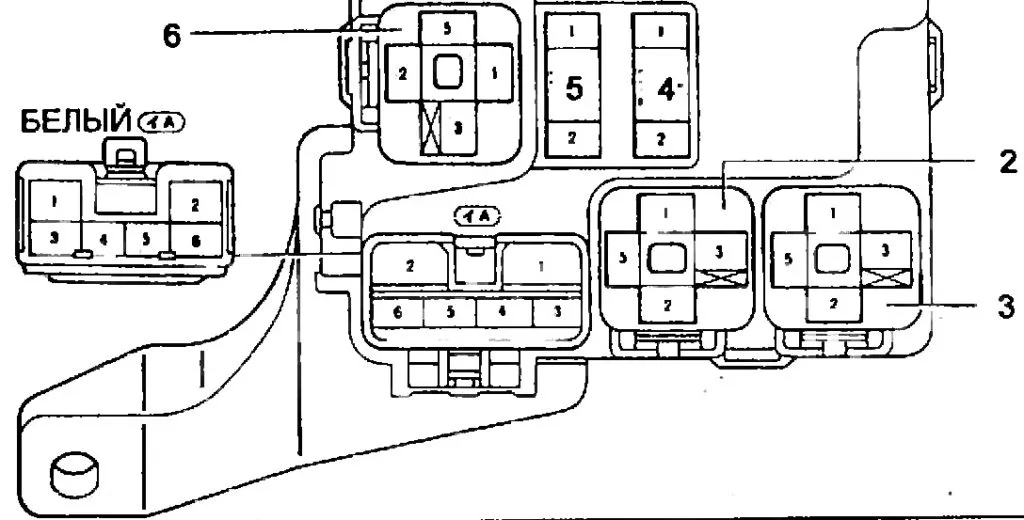

| № | Призначення |
|---|---|
| 1 | Реле вентилятора радіатора |
| 2 | Реле вентилятора радіатора |
| 3 | Реле вентилятора радіатора |
| 4 | Реле соленоїдних клапанів ABS |
| 5 | Реле приводу ABS |
