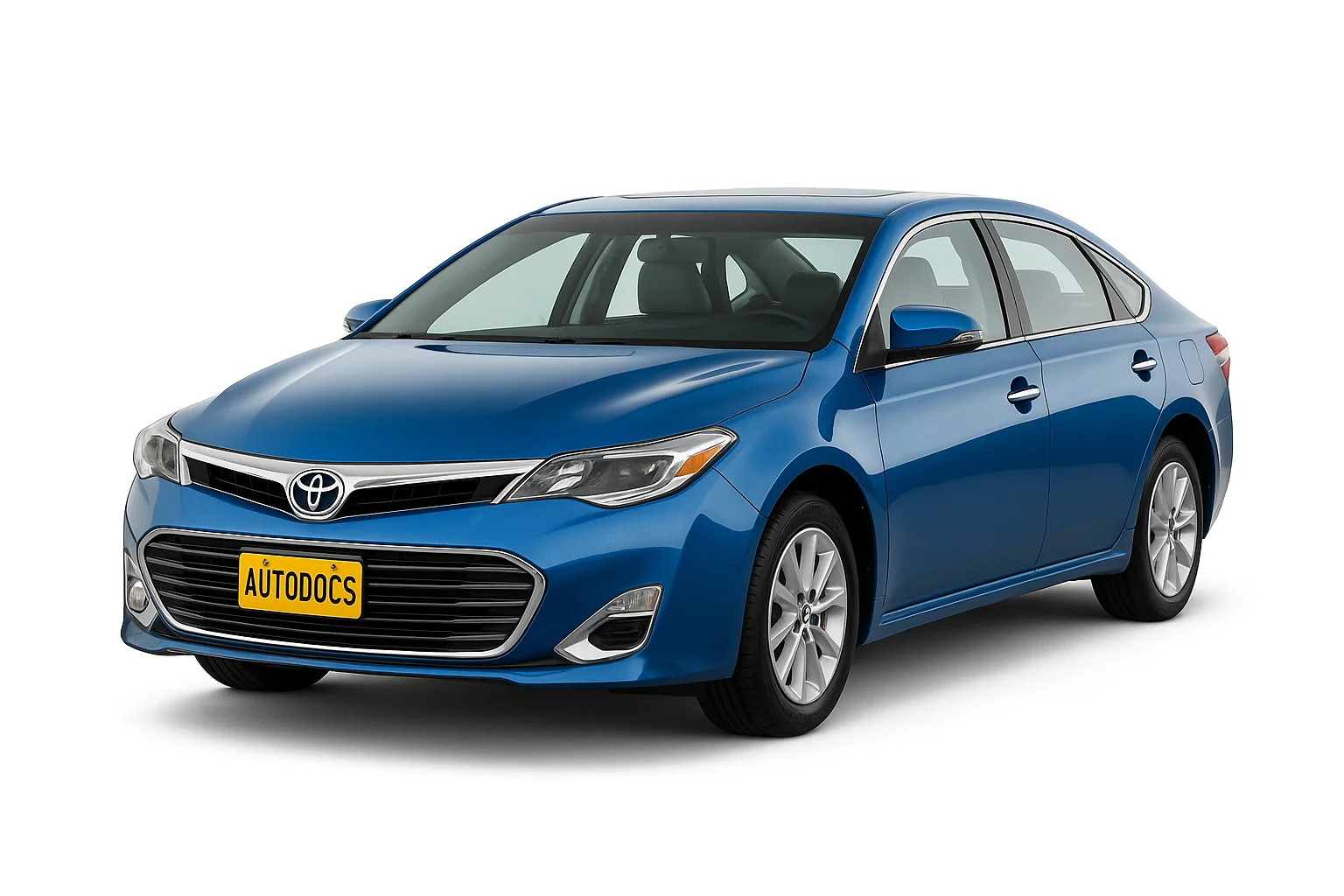

Toyota Avalon 4 покоління випускався в 2013, 2014, 2015, 2016, 2017, 2018 роках з позначенням x40. За цей час модель отримала фейсліфтинг. У нашому пості ви знайдете опис запобіжників і реле Тойота Авалон 4 зі схемами блоків запобіжників і фото прикладами їх виконання, а також їх розташування. Звернемо увагу на запобіжник прикурювача.
Блок у салоні
Він розташований під панеллю приладів з боку водія.
Звіряйте актуальне призначення елементів зі своїми схемами на захисній кришці.
| № | A | Опис |
|---|---|---|
| 1 | 10 | ECU-IG1 NO.2 - Головний ЕБУ кузова, аудіосистема, система блокування перемикання передач, ЕБУ керування зовнішніми дзеркалами, редуктор натягу, склоочисники, підігрів кермового колеса, мультиінформаційний дисплей, аудіодисплей, інтуїтивна система допомоги під час паркування, система попередження про тиск у шинах, місячний дах, автоматичне антивідблискове внутрішнє дзеркало заднього виду, датчик дощу, задня сонцезахисна шторка, бездротова система блокування дверцят, ЕБУ відчинення та доводчика багажника з електроприводом |
| 2 | 10 | Електричний вентилятор охолодження, антиобморожувач вітрового скла, VSC, ABS, система заряджання, датчик положення керма, трансмісія з електронним керуванням, електропідсилювач керма, ЕБУ шлюзу, електрична похило-телескопічна рульова колонка |
| 3 | 5 | PANEL NO.2 - панель приладів, Годинники |
| 4 | 15 | TAIL - Стоянкові вогні, бічні покажчики повороту, ліхтарі освітлення номерного знака |
| 5 | 20 | DOOR F/R - Електро склопідйомники, ЕБУ керування зовнішніми дзеркалами, переднє праве |
| 6 | 20 | DOOR R/R - Електричне скло заднє праве |
| 7 | 20 | DOOR F/L Електро склопідіймач, ЕБУ керування зовнішніми дзеркалами, переднє ліве |
| 8 | 20 | DOOR R/L - Електричне скло, заднє ліве |
| 9 | 7,5 | H-LP LVL - Система автоматичного вирівнювання фар |
| 10 | 10 | WASHER - Омивач вітрового скла |
| 11 | 7,5 | A/C-IG1 - Система кондиціонування повітря, обігрівач PTC, датчики та лічильники, обігрів сидінь і вентилятори |
| 12 | 25 | WIPER — Стеклоочистители ветрового стекла |
| 13 | 7,5 | BKUP LP - Система багатопортового впорскування палива, послідовна багатопортова паливна система, трансмісія з електронним управлінням, аудіосистема, навігаційна система, задні ліхтарі |
| 14 | 10 | FUEL OPN - Відкривач дверцят паливного бака |
| 15 | 10 | EPS-IG1 - Електричний підсилювач керма |
| 16 | 15 | P/OUTLET RR - Розетка електроживлення |
| 17 | 5 | RADIO-ACC - Аудіосистема, Remote Touch, мульти інформаційний дисплей, аудіодисплей, навігаційна система |
| 18 | 10 | S/HTR&FAN F/R - Обігрів та вентиляція сидінь |
| 19 | 10 | S/HTR&FAN F/L - Обігрів та вентиляція сидінь |
| 20 | 7,5 | OBD - Бортова система діагностики |
| 21 | 10 | ECU-B NO.2 - Головний вимикач склопідіймачів, система кондиціонування повітря, система інтелектуального доступу з кнопковим запуском, система попередження про тиск у шинах, задня сонцезахисна шторка |
| 22 | 10 | STRG HTR - Рульове колесо з підігрівом |
| 23 | 25 | PTL - ЕБУ відкривання та закривання багажника з електроприводом |
| 24 | 7,5 | STOP - Система управління живленням, система багатопортового впорскування палива, послідовна багатопортова паливна система, VSC, ABS, трансмісія з електронним управлінням, система підтримки водія, розподільний блок моторного відсіку в зборі, задні ліхтарі, високо розташований стоп-сигнал, система інтелектуального доступу з кнопковим запуском, система блокування перемикання передач |
| 25 | 30 | P/SEAT F/L - Сидіння з електроприводом |
| 26 | 7,5 | A/C-B - Система кондиціонування повітря |
| 27 | 10 | S/ROOF - Місячний дах, Люк |
| 28 | 30 | P/SEAT F/R - Сидіння з електроприводом |
| 29 | 30 | PSB - Ремінь безпеки з функцією запобігання зіткненню |
| 30 | 20 | D/L-AM1 - Головний ЕБУ кузова, система блокування дверей з електроприводом |
| 31 | 20 | TI&TE - Електрична похила і телескопічна рульова колонка |
| 32 | 10 | A/B - Система класифікації пасажирів, система подушок безпеки SRS, система подушок безпеки SRS |
| 33 | 7,5 | ECU-IG2 NO.1 - Прилади та лічильники |
| 34 | 7,5 | ECU-IG2 NO.2 - VSC, ABS, ЕБУ шлюзу, система інтелектуального доступу з кнопковим запуском, система подушок безпеки SRS |
| 35 | 15 | CIG& P/OUTLET - Розетка |
| 36 | 7,5 | ECU-ACC - Головний ЕБУ кузова, датчики та лічильники, зовнішні дзеркала заднього виду |
| 37 | 10 | ECU-IG1 NO.3 - Інтуїтивна система допомоги при паркуванні, система підтримки водія, звуковий сигнал системи контролю занесення, система контролю сліпих зон, радарний датчик |
| 38 | 20 | S/HTR RR - Обігрів передніх сидінь |
За роботу прикурювача відповідає запобіжник номер 35.
Блоки під капотом
Основний блок
У моторному відсіку головний блок запобіжників і реле розташований з лівого боку поруч з акумулятором. Закритий захисною кришкою.
| № | A | Позначення |
|---|---|---|
| 1 | 5 | WIP-S - Система підтримки водія, склоочисники |
| 2 | 50 | FAN - Електричний вентилятор охолодження |
| 3 | 30 | H-LPCLN - Очищувач фар |
| 4 | 30 | ENGW/PMP - ES 300h, ES 350h: Система охолодження |
| 5 | 50 | PTC HTR NO.2 - Нагрівач |
| 6 | 50 | PTC HTR NO.1 - Нагрівач |
| 7 | 50 | HTR - Система кондиціонування повітря |
| 8 | 140 | АЛЬТ - ES 250, ES 350: Система зарядки |
| 8 | 120 | DC/DC - ES 300h, ES 350h: Гібридна система |
| 9 | 30 | ABS NO.2 — ES 250, ES 350: VSC, ABS |
| 10 | 30 | ST/AM2 - ES 250, ES 350: система запуску |
| 10 | 30 | ABS NO.1 — ES 300h, ES 350h: VSC, ABS |
| 11 | 30 | H-LP-MAIN - Запобіжники H-LP RH-LO, H-LP LH-LO |
| 12 | 50 | ABS MTR NO.2 ES 300h, ES 350h: VSC, ABS |
| 13 | 50 | ABS NO.1 — ES 250, ES 350: VSC, ABS |
| 13 | 50 | ABS MTR NO.1 — ES 300h, ES 350h: VSC, ABS |
| 14 | 50 | R/B NO.2 - ES 300h, ES 350h: Запобіжники IGCT MAIN, INV W/PMP |
| 15 | 80 | EPS - Електричний підсилювач рульового керування |
| 16 | 7,5 | S-HORN - Звуковий сигнал |
| 17 | 15 | DEICER - Антиобморожувач вітрового скла |
| 18 | 10 | HORN - Сирена |
| 19 | 15 | TV - Мульти інформаційний дисплей, аудіо дисплей, Remote Touch, аудіосистема, манометри та вимірювальні прилади, аудіосистема |
| 20 | 30 | AMP NO.2 - Аудіосистема |
| 21 | 15 | EFI NO.2 Система багатопортового впорскування палива, послідовна багатопортова паливна система, трансмісія з електронним управлінням |
| 22 | 10 | EFI NO.3 - ES 250, ES 350: система багатопортового впорскування палива, послідовна багатопортова паливна система, система впуску повітря, вихлопна система |
| 22 | 7,5 | EFI NO.3 - ES 300h, ES 350h: Багатопортова система впорскування палива, послідовна багатопортова паливна система, система впуску повітря |
| 23 | 7,5 | 1NJ - Багатопортова система впорскування палива, послідовна багатопортова паливна система |
| 24 | 7,5 | ECU-IG2 NO.3 - Система багатопортового впорскування пального, послідовна багатопортова паливна система, трансмісія з електронним керуванням, система керування потужністю, система блокування рульового керування, система круїз-контролю |
| 25 | 15 | IGN - система запуску |
| 26 | 25 | D/L-AM2 - Система блокування дверей з електроприводом |
| 27 | 25 | IG2-MAIN - Запобіжники INJ, IGN |
| 28 | 7,5 | ALT-S - ES 250, ES 350: Система зарядки |
| 28 | 7,5 | DC./DC-S - ES 300h, ES 350h: Гібридна система |
| 29 | 5 | MAYDAY |
| 30 | 15 | TURN&HAZ - Сигнали повороту, аварійні мигалки |
| 31 | 10 | STRG LOCK - Система блокування рульового керування |
| 32 | 30 | AMP - Аудіосистема |
| 33 | 15 | H-LP LH-LO - Ліва фара |
| 34 | 15 | H-LP RH-LO - Права фара |
| 35 | 30 | EFI-MAIN № 1 - EFI № 2 , EFI NO. 2 , EFI NO. 3 , паливна система |
| 36 | 5 | SMART - Система інтелектуального доступу з кнопковим запуском, система класифікації пасажирів |
| 37 | 10 | ETCS - Система багато портового впорскування палива, послідовна багато портова паливна система |
| 38 | 7,5 | ABS NO.2 — ES 300h: VSC, ABS |
| 39 | 7,5 | EFI NO.1 - Система багатопортового впорскування палива, послідовна багатопортова паливна система, трансмісія з електронним управлінням |
| 40 | 20 | A/F - ES 250, ES 350: Система впуску повітря |
| 40 | 20 | EFI-MAIN NO.2 - ES 300h, ES 350h: Паливна система, система забору повітря, вихлопна система |
| 41 | 7,5 | AM2 - Система управління живленням, система інтелектуального доступу з кнопковим запуском |
| 42 | 10 | PANEL - Підсвітка перемикачів, аудіосистема, мульти інформаційний дисплей, аудіодисплей, підсвітка важеля перемикання передач, підсвітка шухляди для рукавичок, підсвітка консольного шухляди, Remote Touch, інтуїтивне підсвічування перемикача системи допомоги при паркуванні |
| 43 | 7,5 | DOME - Годинники, підсвічування простору для ніг, метушливі вогні, декоративні вогні, персональні вогні, люб'язні вогні в дверях |
| 44 | 10 | ECU-B NO.1 - Система інтелектуального доступу з кнопковим запуском, головний ЕБУ кузова, датчик положення керма, датчики та лічильники, ЕБУ шлюзу, кермова колонка з електроприводом нахилу та телескопічного регулювання, сидіння з електроприводом, модуль верхнього розташування, ЕБУ керування зовнішніми дзеркалами, ЕБУ відчинення та доводчика багажника з електроприводом |
| Реле | ||
| R1 | ST - Стартер | |
| R2 | HORN - Реле сигналу | |
| R3 | H-LP — Реле фар | |
Додатковий блок
Встановлюється на гібридні моделі.
| № | A | Призначення |
|---|---|---|
| 1 | 7,5 | BATT FAN - Вентилятор охолодження батареї |
| 2 | 7.5 | INV W/PMP RLY - Запобіжники INV W/PMP RLY |
| 3 | 10 | DC/DC IGCT - Гібридна система |
| 4 | 7.5 | INV - Гібридна система |
| 5 | 10 | BATTVLSSR - Гібридна система |
| 6 | 7.5 | PM IGCT - Система управління живленням, гібридна система |
| 7 | 25 | IGCT-MAIN - Запобіжники INV W/PMP RLY, INV, DC/DC IGCT, BATT VL SSR, PM IGCT, BATT FAN |
| 8 | 15 | INV W/PMP - Гібридна система |
