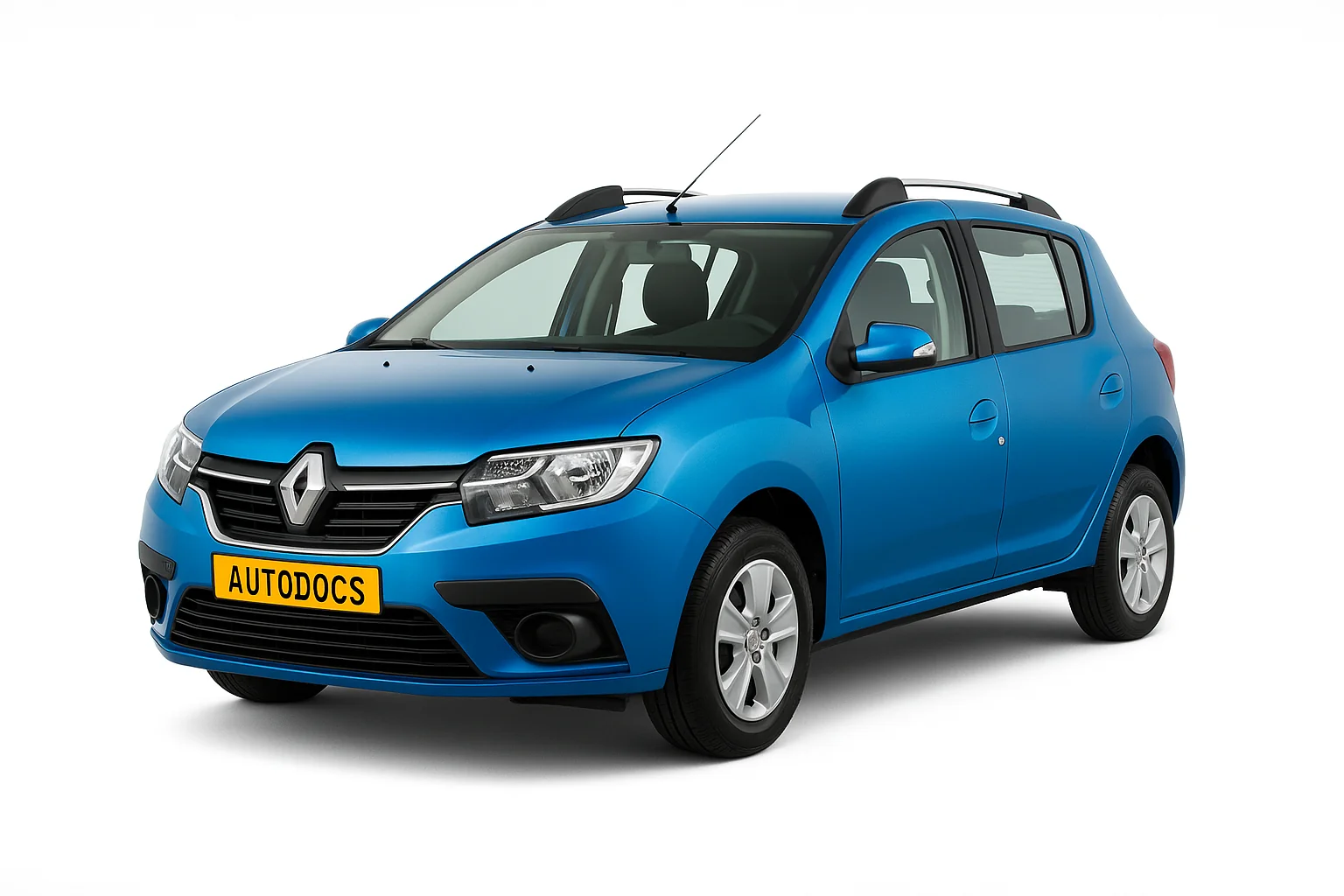

Renault Sandero – популярный субкомпактный хэтчбек, созданный на общей платформе с Renault Logan. Модель доступна в двух вариантах: стандартный хэтчбек и кросс-версия Sandero Stepway с повышенной проходимостью. Первое поколение Renault Sandero выпускалось с 2008 по 2013 год (2008, 2009, 2010, 2011, 2012, 2013). Второе поколение производится с 2014 года по настоящее время (2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025). В этом материале вы найдете полную информацию о блоках предохранителей и реле Renault Sandero всех годов выпуска. Мы детально рассмотрим расположение монтажных блоков, приведем схемы с обозначением всех элементов. Отдельное внимание уделим замене предохранителя прикуривателя. Информация актуальна как для базовой версии Sandero, так и для модели Stepway.
Обращаем Ваше внимание, что количество элементов в блоках может отличатся от представленных и зависит от степени электро – оснащенности и года выпуска автомобиля.
Рено сандеро 1
Блок в салоне
Он находится в торце панели приборов.
| № | A | Расшифровка |
|---|---|---|
| F01 | 20 | Очиститель ветрового стекла; обмотка реле обогрева заднего стекла |
| F02 | 5 | Электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания |
| F03 | 20 | Ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла |
| F04 | 10 | Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера |
| F09 | 10 | Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар |
| F10 | 10 | Лампы головного света правой блок-фары (ближний свет) |
| F11 | 10 | Лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов |
| F12 | 10 | Лампы головного света правой блок-фары (дальний свет) |
| F13 | 30 | Цепи электро стеклоподъемников задних и передних дверей соответственно |
| F14 | 30 | Цепи электро стеклоподъемников задних и передних дверей соответственно |
| F15 | 10 | ЭБУ АБС |
| F17 | 15 | Сигнал |
| F18 | 10 | Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока |
| F19 | 7,5 | Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика |
| F20 | 7,5 | Лампы и сигнализатора включения заднего противотуманного фонаря |
| F21 | 5 | Цепь элементов обогрева наружных зеркал заднего вида |
| F28 | 15 | Лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения |
| F29 | 15 | Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем |
| F30 | 20 | Силовая цепь центрального замка |
| F31 | 15 | Цепь обмотки реле К8 противотуманных фар |
| F32 | 30 | Силовая цепь реле обогрева заднего стекла |
| F36 | 30 | Силовая цепь реле К1 вентилятора отопителя |
| F37 | 5 | Цепи электроприводов наружных зеркал заднего вида |
| F38 | 10 | Прикуриватель; электропитание головного устройства звуковоспроизведения от замка зажигания |
| F39 | 30 | Цепь обмотки реле К1 вентилятора отопителя |
За прикуриватель отвечает предохранитель номер 38 на 10А.
Блок под капотом
| № | A | Обозначение предохранителей |
|---|---|---|
| F01 | 60 | Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения |
| F02 | 30 | Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F03 | 25 | Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем |
| F04 | 5 | Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем |
| F05 | 15 | Не используется |
| F06 | 60 | Цепь электропитания блока предохранителей в салоне |
| F07 | 40 | Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F08 | 50 | Цепи ЭБУ АБС |
| F09 | 25 | Цепи ЭБУ АБС |
| Назначение реле | ||
| К1 | реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36 | |
| К2 | реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора | |
| КЗ | реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор) | |
| К4 | реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36 | |
| К5 | реле топливного насоса и катушки зажигания | |
| К6 | главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4 | |
| К7 | реле насоса омывателя фар | |
| К8 | реле противотуманных фар. См. информацию про F31 | |
Рено сандеро 2
Блок в салоне
Расположен с левой стороны, под защитной крышкой.
| № | A | Назначение |
|---|---|---|
| F1 | 30 | электро стеклоподъемники передние |
| F2 | 10 | дальний свет левая фара |
| F3 | 10 | дальний свет правая фара |
| F4 | 10 | ближний свет левая фара |
| F5 | 10 | дальний свет правая фара |
| F6 | 5 | задние габариты, подсветка номера, подсветка |
| F7 | 5 | передние габариты |
| F8 | 30 | электро стеклоподъемники задние |
| F9 | 7,5 | задний противотуманный фонарь |
| F10 | 15 | звуковой сигнал |
| F11 | 20 | центральный замок |
| F12 | 3 | ABS/ESP |
| F13 | 10 | освещение салона, климатическая установка |
| F14 | 5 | датчик угла поворота руля |
| F15 | 15 | стеклоомыватель, парковочный радар, фонарь заднего хода |
| F16 | 5 | аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7,5 | ДХО |
| F18 | 7,5 | стоп сигнал |
| F19 | 5 | система управления |
| F20 | 5 | подушки безопасности |
| F21 | резерв | |
| F22 | резерв | |
| F23 | резерв | |
| F24 | 15 | указатель поворота |
| F25 | 10 | противоугонная система |
| F26 | 15 | блок управления электрооборудованием |
| F27 | 20 | подрулевые выключатели (вход на ближний свет) |
| F28 | резерв | |
| F29 | 25 | подрулевые выключатели (вход на дальний свет) |
| F30 | резерв | |
| F31 | 10 | щиток приборов |
| F32 | 7.5 | аудиосистема |
| F33 | 15 | прикуриватель |
| F34 | 15 | диагностический разъем |
| F35 | 5 | обогрев наружных зеркал |
| F36 | 5 | привод зеркал |
| F37 | 30 | стартер |
| F38 | 30 | стеклоочиститель |
| F39 | 40 | кондиционер |
| Реле | ||
| R1 | 35 | реле кондиционера |
| R2 | 35 | реле заднего обогрева стекла |
За прикуриватель отвечает предохранитель 33 на 15А.
Если у Вас автомобиль с повышенной комплектацией и количество реле и предохранителей отличается, сверьтесь с данным описанием.
Блок под капотом
Он расположен в монтажном отделении в моторном отсеки.
| № | A | Обозначение |
|---|---|---|
| 1 | Клемма аккумулятора | |
| 2 | Диод компрессора кондиционера | |
| Ef1 | 40 | Правый элемент обогрева ветрового стекла |
| Ef2 | 40 | Левый элемент обогрева ветрового стекла |
| Ef3 | 50 | ABS/ESP |
| Ef4 | 60 | Иммобилайзер, цепь питания предохранителей в салоне F28-F31 |
| Ef5 | 60 | Питание цепей предохранителей в салоне F11, F23 – F27, F34 и F39 |
| Ef6 | 30 | ABS/ESP |
| Ef7 | 30 | Обогрев заднего стекла и зеркал |
| Ef8 | 15 | Противотуманные фары передние |
| Ef9 | 15 | Обогрев сидений |
| Ef10 | 15 | Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера ) |
| Ef11 | 25 | Предохранитель для реле системы управления двигателем |
| Ef12 | 40 | Электровентилятор системы охлаждения |
| Ef13 | 15 | Система управления двигателем |
| Er1 | 35 | Реле левого обогрева стекла |
| Er2 | 35 | Реле правого обогрева стекла |
| Er3 | 20 | Реле топливного насоса |
| Er4 | 20 | Реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации) |
| Er5 | 35 | Реле управления двигателем |
