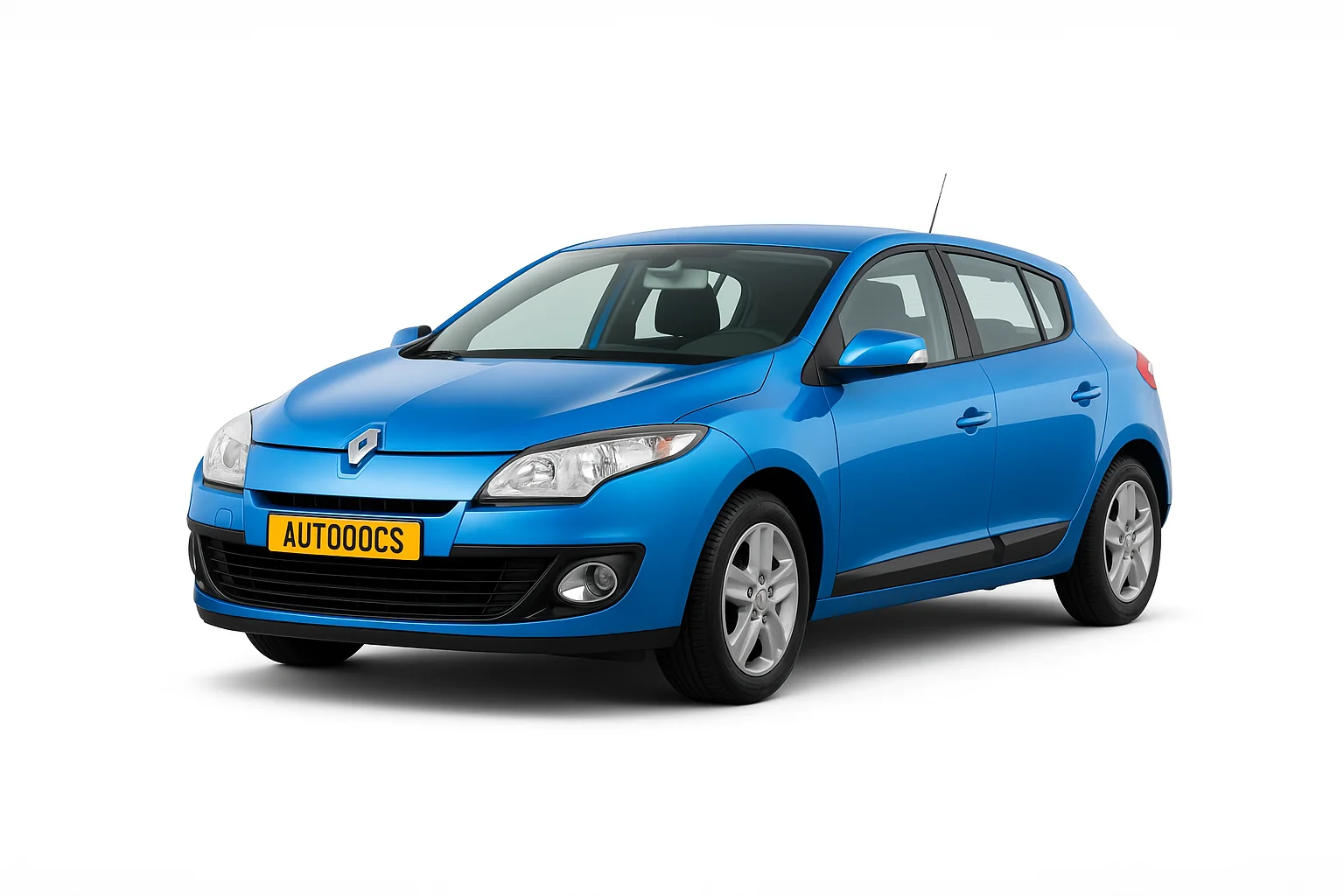

Renault Megane 3 покоління випускали у 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 і 2016. За ці 9 років автомобіль проходив рестайлінг 2 рази. Найпоширеніші варіанти кузова: універсал і 5-дв хетчбек, хоча на ринку так само присутні купе і седани (під окремою маркою рено флюенс). Ми опишемо призначення реле і запобіжників у рено меган 3, покажемо, де розташовані блоки та їхні схеми.
Зміст
Блоки в салоні
Основний блок
Він розташований у панелі приладів, ліворуч.
| № | A | Призначення |
|---|---|---|
| F1 | резерв | |
| F2 | резерв | |
| F3 | 10А | прикурювач |
| F4 | 10А | задня розетка |
| F5 | 10А | розетка в багажному відділенні |
| F6 | 10А | аудіосистема |
| F7 | 5А | електро обігрів зовнішніх дзеркал |
| F8 | 10А | скло омивач, сигналізатор незакритих дверей |
| F9 | 30А | автоматичне стоянкове гальмо |
| F10 | 10А | щиток приладової панелі |
| F11 | 25А | електропривод сидіння, підрульові перемикачі |
| F12 | 20А | електро підігрів сидіння пасажира |
| F13 | резерв | |
| F14 | 25А | електро склопідіймач дверей переднього пасажира |
| F15 | 5А | вимикач сигналів гальмування, датчик положення педалі гальма, блок управління ABS/ESP |
| F16 | 25А | електро склопідйомник правих задніх дверей |
| F17 | 25А | електро склопідйомник лівих задніх дверей |
| F18 | 10А | плафон освітлення шухляди для речей, лівий плафон освітлення багажного відділення, плафони освітлення дверей, лампи підсвічування дзеркал у сонцезахисних козирках, датчик дощу |
| F19 | 10А | годинник, покажчик температури зовнішнього повітря, сигналізатор не пристебнутого ременя безпеки, роз'єм аудіосистеми |
| F20 | 5А | блок керування кліматичною установкою |
| F21 | 3А | лампи підсвічування дзеркал у сонцезахисних козирках |
| F22 | 3А | плафони освітлення салону, датчик дощу та освітленості |
| F23 | 20А | роз'єм причепа |
| F24 | 15А | ЦЕКБС |
| F25 | 3А | внутрішнє дзеркало заднього виду |
| F26 | 10А | система навігації, CD-чейнджер, аудіосистема |
| F27 | 20А | аудіосистема, блок керування стоянковим гальмом |
| F28 | резерв | |
| F29 | резерв | |
| F30 | 15А | ЦЕКБС, покажчики повороту |
| F31 | 10А | ЦЕКБС |
| F32 | 30А | електро склопідйомник дверей водія |
| F33 | 25А | ЦЕКБС, центральний замок |
| F34 | 30А | ЕБУ мультиплексної мережі дверей пасажира |
| F35 | 15А | годинник, покажчик температури зовнішнього повітря, дисплей телефону |
| F36 | 15А | діагностичний роз'єм, реле звукового сигналу, блок керування сигналізацією, сирена |
| F37 | 10А | сигнали гальмування, блок керування електрообладнанням |
| F38 | 30А | автоматичне стоянкове гальмо |
| F39 | 30А | ЕБУ складаного даху |
| F40 | 40А | електровентилятор кліматичної установки |
| F41 | 25А | електропривод люка |
| F42 | 40А | обігрів заднього скла |
| Реле | ||
| RA | 70А | реле живлення (+АКБ) із затримкою вимкнення (без вимкнення живлення під час запуску) |
| RB | 70А | реле живлення (+АКБ) із затримкою вимкнення (з вимкненням живлення під час запуску) |
| RC | 40A | реле обігріву заднього скла |
| RD | 20A | реле звукового сигналу |
За передній прикурювач відповідає запобіжник номер 3, а задню розетку - 4 номінали на 10А.
Приклад доступу до блоку і заміни запобіжника прикурювача, дивіться в цьому відео.
Додаткові реле
Окреме реле "+" при працюючому двигуні на 40А може перебувати під сидінням пасажира. Так на блоці обігрівача центральної консолі можуть розташовуватися пара реле додаткового підігріву.
Блоки під капотом

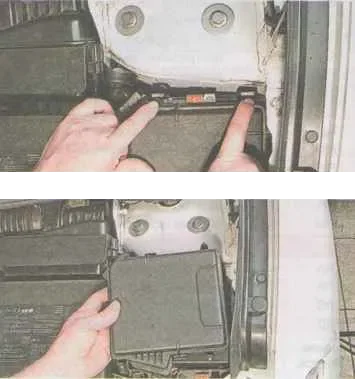

Блок захисту та комутації
Блок розташований у комутаційному блоці двигуна (у моторному відсіку).
| № | A | Опис |
|---|---|---|
| 1 | 10А | Габаритне світло (права блок-фара, правий задній ліхтар, блок-фари), ліхтарі освітлення номерного знака, підсвічування прикурювача, підсвічування перемикачів електросклопідіймачів, аудіосистема, блок керування навігаційною системою, клавіатури мультимедійної системи |
| 2 | 10А | Габаритне світло (ліва блок-фара, лівий задній ліхтар), лівий ліхтар на дверях багажного відділення |
| 3 | 15А | Насос омивача фар |
| 4 | 20А | Протитуманні фари |
| 5 | 10А | Дальнє світло (ліва блок-фара) |
| 6 | 10А | Дальнє світло (права блок-фара) |
| 7 | 15А | Діагностичний роз'єм, реле обігріву заднього скла, селектор режиму роботи АКП, електрокоректор фар, блок керування газорозрядними лампами, блок керування додатковим обігрівачем, обмежувач швидкості, автоматичне гальмо стоянки, блок керування системою автоматичного паркування, дзеркало із затемненням у салоні |
| 8 | 30А | Блоку правління ABS, ESP |
| 9 | 30А | Передній склоочисник |
| 10 | 10А | Блок керування подушками безпеки |
| 11 | 20А | Не використовується |
| 12 | 7,5А | ЕБУ коробки передач |
| 13 | 25А | Система керування двигуном |
| 14 | 15А | Датчики концентрації кисню - нагрівання |
| 15 | 20А | ЕБУ коробки передач |
| 16 | 5А | Сигнали гальмування, блок керування електрообладнанням, електро підсилювач керма |
| 17 | 10А | Датчик режимів роботи АКП, електрокоректор фар, реле світла заднього ходу |
| 18 | 15А | Блок керування електрообладнанням |
| 19 | 30А | Стартер |
| 20 | Не використовується | |
| 21 | 20А | Паливний модуль, котушки запалювання, ЕБУ системи живлення скрапленим газом |
| 22 | 10А | Електромагнітна муфта компресора кондиціонера |
| 23 | 5А | ЕБУ системи впорскування |
| 24 | 20А | Ближнє світло (ліва фара), електрокоректор |
| 25 | 20А | Ближнє світло (права фара), електрокоректор |
| 26 | Не використовується |
Запобіжники 24, 25 і 26 на блоці захисту можуть не підлягати зняттю.
Блок 2
Він розташований у комутаційному блоці в моторному відсіку під блоком захисту і комутації.
| № | A | Позначення |
|---|---|---|
| F1 | 80A | блоку керування заглибними підігрівачами |
| F2 | 70A | блоку передпускового підігріву |
| F3 | Не використовується | |
| F4 | 80A | блоку керування заглибними підігрівачами |
| F5 | 60A / 40А | реле електровентилятора |
| F6 | 20А | Підігрівача палива |
| F7 | Не використовується | |
| F8 | 30А | реле електровентилятора |
| F9 | Не використовується | |
| Реле | ||
| A | Не використовується | |
| B | Реле підігрівача палива | |
| C | Реле ліхтаря заднього ходу | |
| D | Не використовується | |
Блоки біля акумулятора
Блок відключення акумуляторної батареї (1)
| № | A | Призначення |
|---|---|---|
| F1 | 190A | Стартер |
| F2 | 50A | блок запобіжників і реле в салоні |
| F3 | 80A | блок запобіжників і реле (блок керування та комутації) в моторному відсіку 1, блок запобіжників і реле в салоні |
| F4 | 300A / 190A | блок запобіжників і реле в моторному відсіку 2 / генератор |
| F5 | 80A | електропідсилювач рульового управління |
| F6 | 35A | електронний блок керування двигуном (ЕБУ) / блок запобіжників і реле (блок керування та комутації) у моторному відсіку 1 |
| F7 | 5A | блок запобіжників і реле (блок управління і комутації) в моторному відсіку 1 |
Блок плавких вставок високої потужності(2)
| № | A | Опис |
|---|---|---|
| 1 | 70А | додатковий обігрівач салону |
| 2 | 80А | блок запобіжників і реле в салоні |
| 3 | 80А | блок запобіжників і реле в салоні |
| 4 | 80А | блок запобіжників і реле (блок керування та комутації) в моторному відсіку 1, блок запобіжників і реле в салоні |
| 5 | 30А | додатковий обігрівач |
| 6 | 50А | ЕБУ АБС з ESP |
Поруч з електро вентилятором може бути розташоване реле електро вентилятора системи охолодження двигуна.
