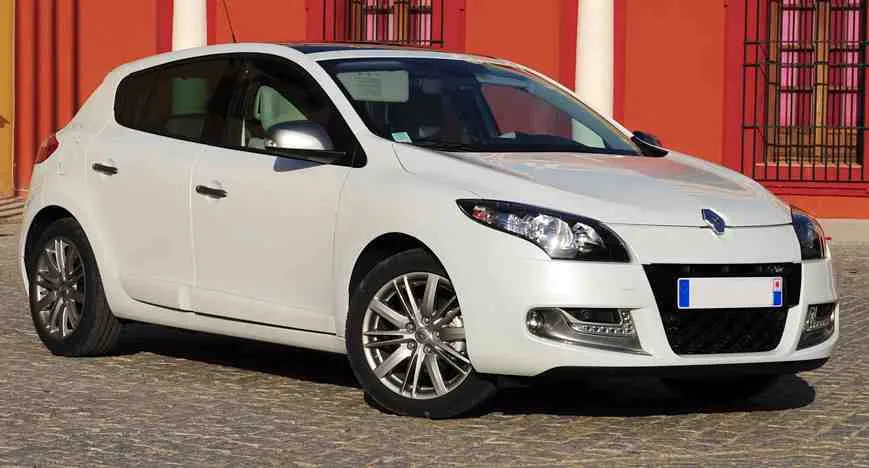

Renault Megane 3 поколения выпускался в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016. За эти 9 лет автомобиль проходил рестайлинг 2 раза. Наиболее распространенные варианты кузова: универсал и 5-дв хэтчбек, хотя на рынке так же присутствуют купе и седаны (под отдельной маркой рено флюенс). Мы опишем назначение реле и предохранителей в рено меган 3, покажем где находятся блоки и их схемы.
Содержание
Блоки в салоне
Основной блок
Он находится в панели приборов, слева.
| № | A | Назначение |
|---|---|---|
| F1 | резерв | |
| F2 | резерв | |
| F3 | 10 | прикуриватель |
| F4 | 10 | задняя розетка |
| F5 | 10 | розетка в багажном отделении |
| F6 | 10 | аудиосистема |
| F7 | 5 | электро обогрев наружных зеркал |
| F8 | 10 | стекло омыватель, сигнализатор незакрытых дверей |
| F9 | 30 | автоматический стояночный тормоз |
| F10 | 10 | щиток приборной панели |
| F11 | 25 | электропривод сиденья, подрулевые переключатели |
| F12 | 20 | электро подогрев сиденья пассажира |
| F13 | резерв | |
| F14 | 25 | электро стеклоподъемник двери переднего пассажира |
| F15 | 5 | выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP |
| F16 | 25 | электро стеклоподъемник правой задней двери |
| F17 | 25 | электро стеклоподъемник левой задней двери |
| F18 | 10 | плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны освещения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя |
| F19 | 10 | часы, указатель температуры наружного воздуха, сигнализатор не пристегнутого ремня безопасности, разъем аудиосистемы |
| F20 | 5 | блок управления климатической установкой |
| F21 | 3 | лампы подсветки зеркал в солнцезащитных козырьках |
| F22 | 3 | плафоны освещения салона, датчик дождя и освещенности |
| F23 | 20 | разъем прицепа |
| F24 | 15 | ЦЭКБС |
| F25 | 3 | внутреннее зеркало заднего вида |
| F26 | 10 | система навигации, CD-чейнджер, аудиосистема |
| F27 | 20 | аудиосистема, блок управления стояночным тормозом |
| F28 | резерв | |
| F29 | резерв | |
| F30 | 15 | ЦЭКБС, указатели поворота |
| F31 | 10 | ЦЭКБС |
| F32 | 30 | электро стеклоподъёмник двери водителя |
| F33 | 25 | ЦЭКБС, центральный замок |
| F34 | 30 | ЭБУ мультиплексной сети двери пассажира |
| F35 | 15 | часы, указатель температуры наружного воздуха, дисплей телефона |
| F36 | 15 | диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена |
| F37 | 10 | сигналы торможения, блок управления электрооборудованием |
| F38 | 30 | автоматический стояночный тормоз |
| F39 | 30 | ЭБУ складной крыши |
| F40 | 40 | электровентилятор климатической установки |
| F41 | 25 | электропривод люка |
| F42 | 40 | обогрев заднего стекла |
| Реле | ||
| RA | 70 | реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске) |
| RB | 70 | реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске) |
| RC | 40 | реле обогрева заднего стекла |
| RD | 20 | реле звукового сигнала |
За передний прикуриватель отвечает предохранитель номер 3, а заднюю розетку – 4 номиналам на 10А.
Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.
Дополнительные реле
Отдельное реле “+” при работающем двигателе на 40А может находится под сиденьем пассажира.Так на блоке отопителя центральной консоли могут располагаться пара реле дополнительного подогрева.
Блоки под капотом
Блок защиты и коммутации
Блок расположен в коммутационном блоке двигателя (в моторном отсеке).
| № | A | Описание |
|---|---|---|
| 1 | 10 | Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы |
| 2 | 10 | Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения |
| 3 | 15 | Насос омывателя фар |
| 4 | 20 | Противотуманные фары |
| 5 | 10 | Дальний свет (левая блок-фара) |
| 6 | 10 | Дальний свет (правая блок-фара) |
| 7 | 15 | Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне |
| 8 | 30 | Блоку правления ABS, ESP |
| 9 | 30 | Передний стеклоочиститель |
| 10 | 10 | Блок управления подушками безопасности |
| 11 | 20 | Не используется |
| 12 | 7,5 | ЭБУ коробки передач |
| 13 | 25 | Система управления двигателем |
| 14 | 15 | Датчики концентрации кислорода – нагрев |
| 15 | 20 | ЭБУ коробки передач |
| 16 | 5 | Сигналы торможения, блок управления электрооборудованием, электро усилитель руля |
| 17 | 10 | Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода |
| 18 | 15 | Блок управления электрооборудованием |
| 19 | 30 | Стартер |
| 20 | Не используется | |
| 21 | 20 | Топливный модуль, катушки зажигания, ЭБУ системы питания сжиженным газом |
| 22 | 10 | Электромагнитная муфта компрессора кондиционера |
| 23 | 5 | ЭБУ системы впрыска |
| 24 | 20 | Ближний свет (левая фара), электрокорректор |
| 25 | 20 | Ближний свет (правая фара), электрокорректор |
| 26 | Не используется |
Предохранители 24, 25 и 26 на блоке защиты могут не подлежать снятию.

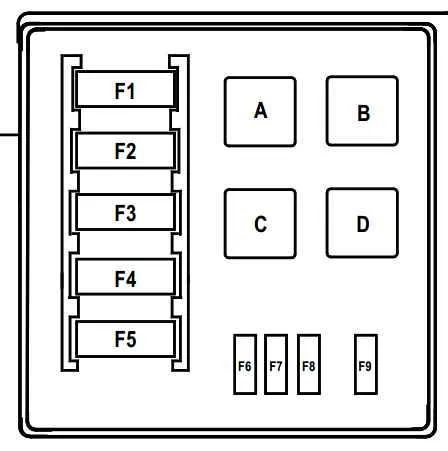

Блок 2
Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.
| № | A | Обозначение |
|---|---|---|
| F1 | 80 | блока управления погружными подогревателями |
| F2 | 70 | блока предпускового подогрева |
| F3 | Не используется | |
| F4 | 80 | блока управления погружными подогревателями |
| F5 | 60 / 40 | реле электровентилятора |
| F6 | 20 | Подогревателя топлива |
| F7 | Не используется | |
| F8 | 30 | реле электровентилятора |
| F9 | Не используется | |
| Реле | ||
| A | Не используется | |
| B | Реле подогревателя топлива | |
| C | Реле света заднего хода | |
| D | Не используется | |
Блоки возле аккумулятора
Блок отключения аккумуляторной батареи (1)
| № | A | Назначение |
|---|---|---|
| F1 | 190 | Стартер |
| F2 | 50 | блок предохранителей и реле в салоне |
| F3 | 80 | блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне |
| F4 | 300 / 190 | блок предохранителей и реле в моторном отсеке 2 / генератор |
| F5 | 80 | электроусилитель рулевого управления |
| F6 | 35 | электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1 |
| F7 | 5 | блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1 |

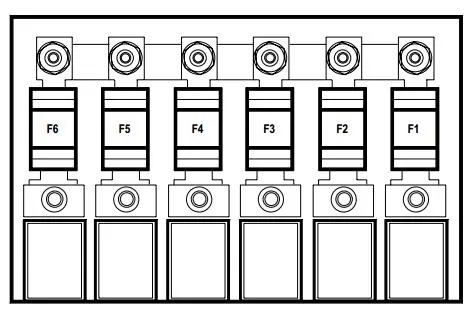

Блок плавких вставок высокой мощности(2)
| № | A | Описание |
|---|---|---|
| 1 | 70 | дополнительный отопитель салона |
| 2 | 80 | блок предохранителей и реле в салоне |
| 3 | 80 | блок предохранителей и реле в салоне |
| 4 | 80 | блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне |
| 5 | 30 | дополнительный отопитель |
| 6 | 50 | ЭБУ АБС с ESP |
Рядом с электро вентилятором может быть расположено реле электро вентилятора системы охлаждения двигателя.
