Primul Renault Koleos a fost produs din 2008 până în 2016: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. În acest timp, modelul a fost modernizat de trei ori, cu actualizări ale exteriorului și interiorului. A doua generație a crossover-ului este produsă din 2017 până în 2024 (prezent). În articol vom analiza în detaliu unde se află cutiile de siguranțe și relee la Renault Koleos. Vom prezenta schemele cutiilor de siguranțe, vom descifra funcția fiecărui element și vom indica, de asemenea, care siguranță este responsabilă pentru priza de brichetă.
Cuprins
Amplasarea generală a unităților de comandă
Publicitate
| Nr. | Denumire |
|---|---|
| 1 | Unitatea electronică de comandă ABS |
| 2 | Rezistorul motorului electric al ventilatorului instalației de încălzire/ climatizare – în blocul instalației de încălzire |
| 3 | Unitatea electronică de comandă a climatizării |
| 4 | Bateria acumulatorului |
| 5 | Magistrala de date CAN, unitatea de comandă a pasarelei |
| 6 | Conectorul de diagnosticare (DLC) |
| 7 | Unitatea de comandă a frânei de parcare cu acționare electrică – compartimentul portbagaj |
| 8 | Unitatea electronică de comandă a motorului (Diesel) |
| 9 | Unitatea electronică de comandă a motorului (benzină) |
| 10 | Unitatea electronică de comandă 4WD |
| 11 | Cutiia de siguranțe/relee, compartimentul motor 1 |
| 12 | Cutiia de siguranțe/relee, compartimentul motor 2 |
| 13 | Cutiia de siguranțe/relee, compartimentul motor 3 |
| 14 | Cutiia de siguranțe/relee, compartimentul motor 4 - Diesel |
| 15 | Cutiia de siguranțe/relee, bord |
| 16 | Unitatea de comandă a farurilor cu xenon |
| 17 | Semnalele acustice |
| 18 | Unitatea multifuncțională de comandă – funcții: Climatizare/ încălzire, sistem audio/ sistem de navigație, închidere centralizată, sistem de încărcare, acționarea electrică a geamurilor, lămpile de iluminare exterioară, acționarea deschiderii capacului gurii de umplere a rezervorului de combustibil, încălzitorul lunetei, semnalele acustice, circuitele principale de aprindere, imobilizatorul, lămpile de iluminare a habitaclului, servodirecția, ștergătorul lunetei, sistemul de pornire, blocarea coloanei de direcție, ștergătoarele parbrizului |
| 19 | Traductorul de temperatură a aerului exterior |
| 20 | Unitatea de comandă a sistemului de parcare – în partea dreaptă a compartimentului portbagaj |
| 21 | Unitatea electronică de comandă SRS |
| 22 | Unitatea de comandă a telefonului |
| 23 | Unitatea electronică de comandă a cutiei de viteze – cutie automată |
| 24 | Unitatea de comandă a sistemului de monitorizare a presiunii în pneuri |
Siguranțe și relee sub capotă
Pentru a ajunge la cele 2 cutii principale din compartimentul motor, situate în spatele bateriei, trebuie mai întâi să demontați conducta de aer.
Cutiia 1
Publicitate
| Nr. | A | Decodificare |
|---|---|---|
| F1 | 10 | Blocarea coloanei de direcție |
| F2 | 10 | Sistemul de comandă a motorului |
| F3 | 10 | Sistemul de comandă a motorului |
| F4 | 10 | Farurile de ceață |
| F5 | 10 | Climatizare/ încălzire |
| F6 | 30 | Ștergătorul parbrizului |
| F7 | 15 | Farul dreapta |
| F8 | 15 | Farul stânga |
| F9 | 10 | |
| F10 | 10 | Farul stânga |
| F11 | 10 | Farul dreapta |
| F12 | 10 | Comutatoarele de pe coloana de direcție |
| F13 | 15 | Pompa de combustibil |
| F14 | 15 | |
| F15 | 10 | |
| F16 | 10 | |
| F17 | 15 | Sistemul de comandă a motorului |
| F18 | 10 | |
| Relee | ||
| R17 | Releul pentru viteza 1 a electroventilatorului | |
| R18 | Releul pentru viteza 2 a electroventilatorului | |
| R19 | Releul pentru viteza 3 a electroventilatorului | |
| R20 | Releul demarorului | |

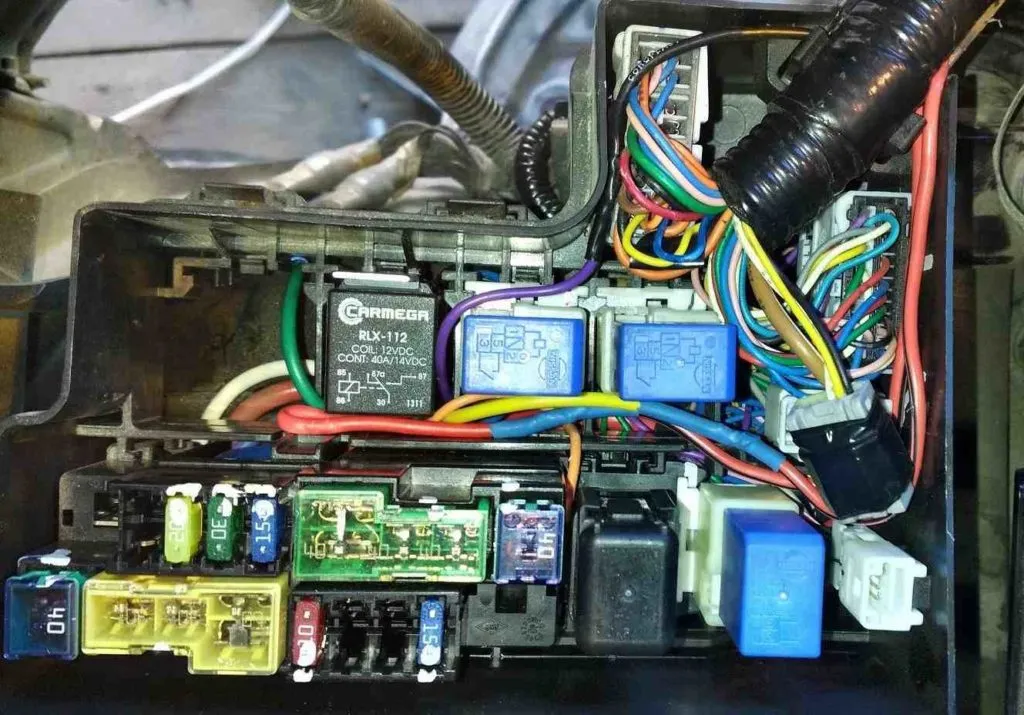

Cutiia 2
| Nr. | A | Denumire |
|---|---|---|
| F1 | 15 | Încălzirea scaunelor |
| F2 | 10 | Releul electro-pompei de apă (573), traductorului de prezență a apei în combustibil (414), ECU al sistemului de injecție combustibil (120), blocului de protecție și comutație |
| F3 | 10 | Siguranța releului principal al sistemului de iluminare pentru deplasarea de zi |
| F4 | 10 | Alternator |
| F5 | 60 | Servodirecția electrică |
| F6 | 30 | Releul pompei de spălare faruri |
| F7 | 30 | ECU ABS (118) – ECU ABS/ESP |
| F8 | 40/50 | ECU ABS (118) sau cu ESP |
| F9 | 50 | Siguranța electroventilatorului sistemului de răcire a motorului și climatizare, electroventilatorului sistemului de răcire, releului electroventilatorului (234), releului electroventilatorului sistemului de răcire motor 2 |
| F10 | 40 | Siguranța motorului electric al geamului electric al ușii șoferului, UCB (645), motorului electric al acționării trapei de acoperiș |
| F11 | 30 | Cutiia de siguranțe și relee din habitaclu (260), blocul de protecție și comutație (1337) |
| F12 | 50 | Blocul de protecție și comutație, releul electroventilatorului sistemului de răcire motor 2 |
| F13 | 20 | Sistemul audio, ECU radiotelefon, afișaj combinat al orei/temperaturii exterioare, ECU sistem de navigație (662) video display, schimbător CD-uri, tastatură sistem multimedia, bloc interfață rețea multiplex (1714), tuner sistem televiziune |
| F14 | 30 | Releul încălzitorului suplimentar 2 |
| F15 | 30 | Releul încălzitorului suplimentar 1 |
| F16 | 10 | ECU cutie de viteze automată |
| M01 | 30 | ECU frână de parcare automată |
| M02 | 20 | Sistemul de climatizare în partea posterioară a habitaclului |
| M03 | 30 | Releul încălzitorului suplimentar 3 |
| M04 | Nu se utilizează | |
| Relee | ||
| 234 | Releul blocului ventilatoarelor de răcire motor | |
| 288 | Releul principal al sistemului de iluminare pentru deplasarea de zi | |
| 753 | Releul pompei de spălare faruri | |
| 1524 | Releul de activare a luminii de frână | |
| 1988 | Releul 2 ventilator de răcire motor | |
| R | Releul semnalului acustic | |
Cutiia 3
Cutia este situată lângă rezervorul de lichid de spălare parbriz.
Publicitate
| Nr. | Denumire |
|---|---|
| 234 | Releul blocului ventilatoarelor de răcire motor |
| 288 | Releul principal al sistemului de iluminare pentru deplasarea de zi |
| 573 | Releul electro-pompei de apă |
| 1069 | Releul încălzitorului suplimentar 3 |
| 1524 | Releul de activare a luminii de frână |
Cutiia 4
Se află pe borna pozitivă a bateriei.
| Nr. | A | Decodificare |
|---|---|---|
| F1 | 450 | Demaror, alternator |
| F2 | 100 | Cutiia de siguranțe și relee din compartimentul motor |
| F3 | 100 | Cutiia de siguranțe și relee din compartimentul motor |
| F4 | 80 | Cutiia de siguranțe și relee din compartimentul motor |
| F5 | 100 | Cutiia de siguranțe și relee din habitaclu |
| F6 | 60 | Blocul de preîncălzire |
Siguranțe și relee în habitaclu
Siguranțe
Cutia este situată în habitaclu, în partea stângă inferioară a bordului.
Publicitate
| Nr. | A | Denumire |
|---|---|---|
| 1 | 10 | Nu se utilizează |
| 2 | 10 | ECU airbag-uri, pretensionatoare centuri de siguranță |
| 3 | 10 | ECU sistem de injecție combustibil, comutatorul luminii de frână, conector de diagnosticare, ECU instalație climatizare, motor electric corector faruri |
| 4 | 10 | Tabla de bord |
| 5 | 15 | Siguranță – bază, bloc 1876 |
| 6 | 10 | ECU alarmă antifurt, ECU lămpi cu descărcare în gaz, traductor de fine de cursă pedală ambreiaj, alarmă, modul de avertizare centuri de siguranță necuplate |
| 7 | 10 | Comutatorul luminii de frână |
| 8 | 20 | Amplificator sistem audio |
| 9 | 10 | Nu se utilizează |
| 10 | 10 | UCB, comutator PORNIRE/OPRIRE motor fără cheie de contact, traductor de ploaie și lumină |
| 11 | 10 | Tabla de bord, traductor de fine de cursă pedală ambreiaj |
| 12 | 10 | ECU transmisie |
| 13 | 10 | Acționarea electrică a oglinzii retrovizoare exterioare |
| 14 | 20 | Elementul de încălzire al lunetei |
| 15 | 20 | Panoul de comandă încălzire și instalație climatizare |
| 16 | 15 | Nu se utilizează |
| 17 | 15 | Priză pentru echipamente suplimentare rândul 2 de scaune |
| 18 | 15 | Priza de brichetă |
| 19 | 10 | Tabla de bord |
| 20 | 15 | Priză pentru echipamente electrice suplimentare |
| 21 | 15 | Comanda instalației de climatizare |
| 22 | 15 | Electroventilatorul habitaclului |
| 23 | Nu se utilizează | |
| 24 | De rezervă | |
| 25 | De rezervă | |
| 26 | De rezervă | |
| 27 | Nu se utilizează |
Pentru priza de brichetă din față este responsabilă siguranța numărul 18 de 15A
Relee
| Nr. | Descriere |
|---|---|
| A | Releul „+” după contact |
| B | Releul echipamentului auxiliar |
| C | Releul elementului de încălzire al lunetei, acționarea electrică a oglinzilor exterioare |
| D | Releul electroventilatorului 1 al sistemului de ventilație habitaclu |
| 1615 | Releul „+” la motor în funcțiune |
