Renault Kaptur este un crossover compact, produs din anul 2016. Modelul este construit pe platforma Renault Duster și este asemănător ca aspect cu Renault Captur european, dar se diferențiază prin construcție, dimensiuni și dotarea tehnică. În acest material vom examina localizarea blocurilor de siguranțe Renault Kaptur, vom prezenta schemele și descrierea destinației elementelor acestora. Vom menționa separat siguranțele care asigură funcționarea prizei de brichetă și a prizelor, precum și vom adăuga manualul de utilizare a automobilului.
În funcție de echipare, anul de fabricație și țara de destinație, pot exista diferențe între materialul prezentat și blocul dumneavoastră.
Siguranțe și relee sub capotă
Localizarea acestui bloc în compartimentul motor este indicată în schemă.

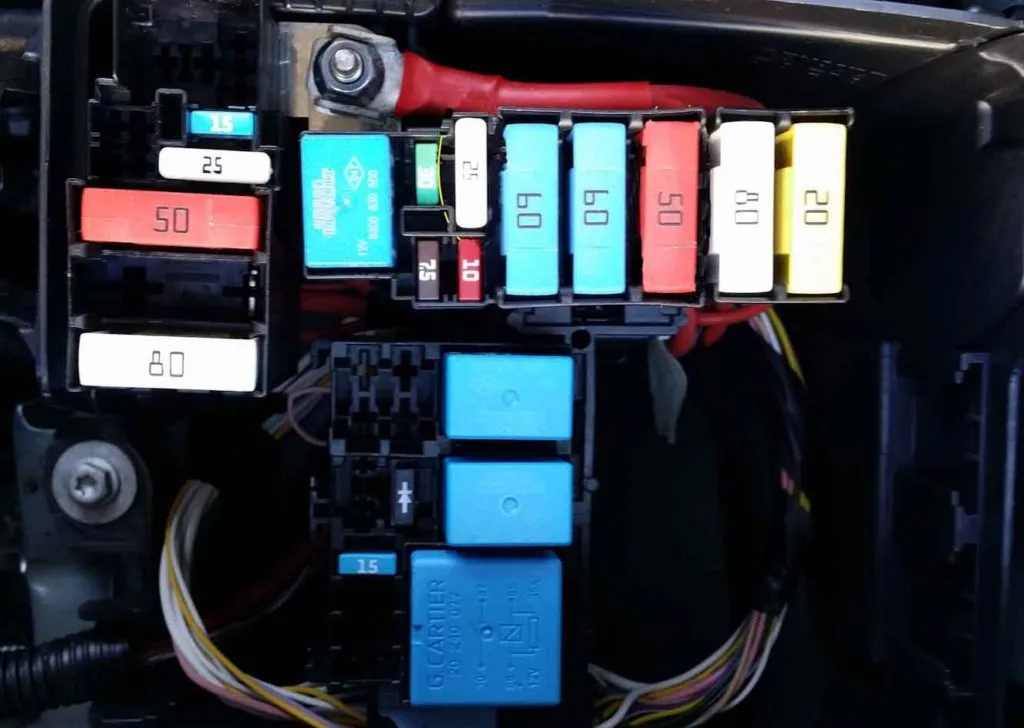

Acesta arată aproximativ astfel.
Schema
Descifrare
Siguranțe
| Ef1 | 7.5A Unitatea de comandă a echipamentului electric, senzor curent baterie |
| Ef2 | Rezervă |
| Ef3 | 25A Unitatea de comandă a sistemului de stabilitate a traiectoriei ABS/ESP |
| Ef4 | 40A Încălzitor lunetă spate, încălzitoare oglinzi exterioare, circuite siguranțe F38 și F47 |
| Ef5 | 70A Bloc siguranțe și relee habitaclu, circuite siguranțe F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44 |
| Ef6 | 80A Bloc siguranțe și relee habitaclu |
| Ef7 | 50A Unitatea de comandă a sistemului de stabilitate a traiectoriei ABS/ ESP |
| Ef8 | Rezervă |
| Ef9 | 80A Încălzitor auxiliar*1 |
| Ef10 | 40A Încălzire parbriz, partea dreaptă*1 |
| Ef11 | 40A Încălzire parbriz, partea stângă*1 |
| Ef12 | 30A Demaror*3 |
| Ef12 | 15A Unitate de comandă cutie viteze automată*2 |
| Ef13 | 15A Unitate de comandă cutie viteze automată*3 |
| Ef13 | 30A Demaror *2 |
| Ef14 | 25A Sistem electronic de comandă motor, pompă combustibil |
| Ef15 | 15A Releu ambreiaj compresor aer condiționat, ambreiaj compresor aer condiționat |
| Ef16 | 50A Electroventilator sistem de răcire |
| Ef17 | 40A Electroventilator de răcire lichid de lucru cutie viteze automată*3 |
| Ef18 | 80A Electropompă servodirecție |
| Ef19 | Rezervă |
| Ef20 | Rezervă |
| Ef21 | Rezervă |
| Ef22 | Rezervă |
| Ef23 | 15A Sistem comandă motor |
| Ef24 | Rezervă |
| Ef25 | Rezervă |
| Ef26 | Rezervă |
*1 – În funcție de echipare, *2 – cu motor 1,6, *3 – cu motor 2,0.
Relee
| Er1 | 20A Releu demaror |
| Er1 | 20A Releu de cuplare lumină marșarier |
| Er2 | 20A Releu sirenă alarmă antifurt |
| Er3 | 20/35A Releu demaror / Releu electroventilator răcire lichid de lucru |
| Er4 | 35A Releu principal sistem comandă motor |
| Er5 | 20A Releu ambreiaj electromagnetic compresor aer condiționat |
| Er6 | 20A Releu pompă combustibil |
Bloc siguranțe în habitaclu
Acesta este amplasat pe partea stângă, sub capacul de protecție, în partea inferioară a bordului.
Fotografie
Schema
Descriere siguranțe
| F1 | 15A Regulator de viteză (cruise-control), releu încălzire lunetă spate, senzor centură de siguranță necuplată, corector electric faruri, încălzitor auxiliar, airbag-uri |
| F2 | 15A Spălător parbriz și lunetă spate, ștergător lunetă spate |
| F3 | 15A Încălzire scaune față, sistem audio |
| F4 | 10A Lumină de zi |
| F5 | 5/20A Fară de întâlnire |
| F6 | 5A Buton pornire motor, releu blocare geamuri electrice spate, senzor lumină/ploaie |
| F7 | 15A Claxon |
| F8 | 10A Fară de drum (bloc far stânga)* |
| F9 | 10A Fară de drum (bloc far dreapta)* |
| F10 | 10A Fară de întâlnire (bloc far dreapta)* |
| F10 | 25A Faruri ceață/lumină de zi* |
| F11 | 10A Fară de întâlnire (bloc far stânga)* |
| F12 | 10A Lumină de poziție față* |
| F13 | 10A Lumină de poziție spate, lumini iluminare plăcuță înmatriculare, iluminare tablou de bord |
| F14 | 10A Semnale de frânare |
| F15 | 5A Unitatea electronică de comandă motor (ECU), releu pompă combustibil (bobină), releu demaror (bobină), unitate de comandă suplimentară echipament electric’ |
| F16 | 5A Unitatea de comandă airbag-uri |
| F17 | 15A Unitate de comandă cutie viteze automată, lumini marșarier, unitate comandă 4WD |
| F18 | 5A Pompă servodirecție |
| F19 | 25A Fară de drum, indicatoare laterale de direcție, claxon |
| F20 | 25A Unitate de comandă suplimentară echipament electric*, faruri ceață/lumină de zi*, lumini spate* |
| F21 | 25A Iluminare tablou de bord, lumini iluminare plăcuță înmatriculare, unitate de comandă suplimentară echipament electric |
| F22 | 30A Unitate de comandă suplimentară echipament electric*, ștergător parbriz* |
| F23 | 15A Sistem audio, unitatea de comandă sistem navigație, conector de diagnosticare |
| F24 | 15A Unitatea de comandă echipament electric, circuite siguranțe F6. F34. F36 |
| F25 | 15A Încuietoare electrică coloană direcție, unitate de comandă suplimentară echipament electric |
| F26 | 15A Indicatoare de direcție, unitatea de comandă echipament electric |
| F27 | 20A Încuietori portiere, unitatea de comandă echipament electric |
| F28 | 15A Unitate de comandă suplimentară echipament electric*, releu de deconectare sarcini* |
| F29 | 20A Priza auxiliară |
| F30 | 15A Unitate de comandă suplimentară echipament electric*, claxon* |
| F31 | 5A Tablou de bord |
| F32 | 15A Priza de brichetă |
| F33 | 7.5A Lumină de ceață spate |
| F34 | 5A Oglinzi exterioare cu comandă electrică |
| F35 | 5A Încălzire oglinzi exterioare |
| F36 | 5A Sistemul de frânare antiblocare (ABS), sistemul de stabilitate a traiectoriei (ESP) |
| F37 | 10A Lampa de interior, lampă iluminare torpedou, lampă iluminare portbagaj, releu echipamente suplimentare, unitatea de comandă sistem climatizare |
| F38 | 5A Unitatea de comandă 4WD |
| F39 | 30A Ștergător parbriz |
| F40 | 30A Geamuri electrice portiere spate |
| F41 | 30A Geam electric portieră pasager față |
| F42 | 30A Electrov ventilator sistem climatizare |
| F43 | 30A Geam electric portieră șofer |
| F44 | Rezervă |
| F45 | 15A Sistem audio |
| F46 | Rezervă |
| F47 | 20A Încălzire lunetă spate |
* În funcție de echipare
Rețineți că pentru priza de brichetă răspunde siguranța numărul 32, iar 29 – este priza auxiliară.
Denumire relee
- 35А – Releu de deconectare sarcini 2
- 35А – Releu electroventilator sistem climatizare
- 35А – Releu geamuri electrice portiere spate și pasager față
- 20А – Releu echipamente suplimentare
- 20А – Releu de deconectare sarcini 1
- 35А – Releu blocare geamuri electrice spate
- 20А - Releu blocare portieră șofer
- 20А – Releu încălzire lunetă spate
Manual de utilizare
În concluzie vă propunem să consultați instrucțiunile oficiale de utilizare pentru Renault Kaptur: „descărcare”.
