Французький автомобіль Peugeot 407 випускався з кузовами седан, універсал SW, купе у 2004, 2005, 2006, 2007, 2008, 2009 та 2010 році. Ми пропонуємо ознайомитися з інформацією про запобіжники пежо 407 та реле з описом схем блоків. Покажемо, як замінити запобіжник прикурювача та надамо посилання на завантаження керівництва з експлуатації.

пежо 407

Для автомобілів, випущених до 2007 року

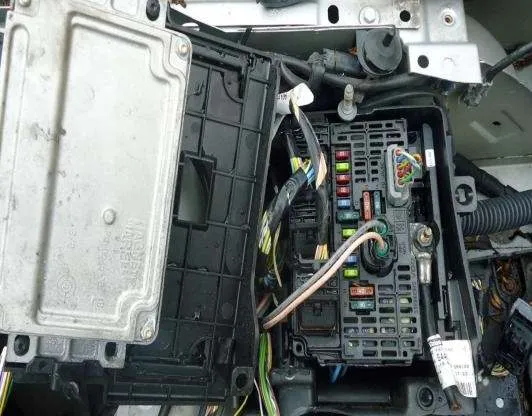

Блок у моторному відсіку

Він розташований біля АКБ. Для доступу зніміть захисний кожух і підніміть кришку.

блок під капотом Peugeot 407

Схема блока під капотом пежо 407
Схема блока

A Опис
1 20 Блок управління двигуном
2 15 Звуковий сигнал
3 10 Омивач вітрового та заднього скла
4 20 Омивач фар
5 15 Паливний насос
6 10 ЕБУ автоматичної коробки передач
7 10 ЕБУ підсилювача керма
8 20 Ланцюг обмотки стартера
9 10 Ланцюг живлення ксенонових ламп, контактор стоп-сигналу, регулятори кута нахилу галогенної оптики
10 30 Датчики блока управління двигуном (катушка запалювання, електроклапани, кисневі датчики)
11 40 Вентилятор системи кондиціювання повітря (або не використовується)
12 30 Очисник вітрового скла
13 40 Живлення інтелектуального комутаційного блока (+ від замка запалювання)
14 30 Електроклапан регулювання тиску наддуву

Запобіжники у салоні

Щоб до нього дістатися, треба відкрити кришку ящика з боку водія, у нижній частині приладової панелі. А потім проштовхнути вниз сам блок запобіжників.

блок запобіжників у салоні Peugeot 407

Схема блока у салоні пежо 407 варіант 1
Схема

A Позначення
F1 15 Діагностичний роз'єм, ланцюг слабкого струму протиугінної системи
F4 20 Комутаційний блок багажного відділення, комутаційний блок причепа, блок підрульових перемикачів, автомагнітола, охоронна сигналізація, панель управління навігатора – телематики, багатофункціональний дисплей, автоматична коробка передач
F5 15 Сирена охоронної сигналізації, блок контролю тиску в шинах
F6 10 Система електронного управління АКП, контактор педалі зчеплення, світлочутливе дзеркало заднього виду, підсвітка косметичного дзеркала, плафони індивідуального освітлення, діагностичний роз'єм, датчик положення маховика, датчик системи динамічної стабілізації ESP, штора люка (407 SW), передній і задній плафони загального освітлення
F7 15 Охоронна сигналізація (додаткове обладнання)
F9 30 Задній двохрежимний електросклопідйомник
F10 20 Електрична розетка 12 В передня, запобіжник прикурювача пежо 407, контактор бардачка, система телематики (залежно від країни постачання автомобіля)
F11 15 Ланцюг електроблокування дверей, суперблокування замків задніх дверей
F12 30 Передній двохрежимний електросклопідйомник, вентиляційний люк у даху
F14 10 Комутаційний блок двигуна, комутаційний блок багажного відділення, комутаційний блок причепа (додаткове обладнання), реле склоочисника
F15 15 Панель приладів, панель управління кондиціонером, датчики дощу та освітленості, електричні сидіння, комп'ютер системи подушок безпеки
F16 30 Центральний замок/суперблокування замків
F20 10 Не використовується
F21 15 Не використовується
F22 20 Не використовується
F23 Шунт PARC

За прикурювач відповідає запобіжник номер 10. Якщо не знаєте, як його замінити, перегляньте відеоматеріал.

Окремо розташовані такі елементи:

A Позначення
G36 30 Електрорегулювання правого сидіння, аудіосистема Hi-Fi в комплексі
G37 15 Ланцюг живлення 6-ступінчастої автоматичної коробки
G38 30 Електропідігрів лівого та правого сидінь
G39 30 Блок пам'яті сидінь
G40 30 Електрорегулювання лівого сидіння

Блок із запобіжниками у багажному відділенні

Для доступу треба повернути два гвинти кріплення захисту праворуч.

схема блока у багажнику Peugeot 407
Схема

A Позначення
F1 15 Очисник заднього скла
F2 15 Замок лючка паливного бака
F3 15 Електрична розетка 12 В задня
F4 15 Сажовий фільтр
F5 40 Обігрів заднього скла

Для автомобілів, випущених з 2007 року

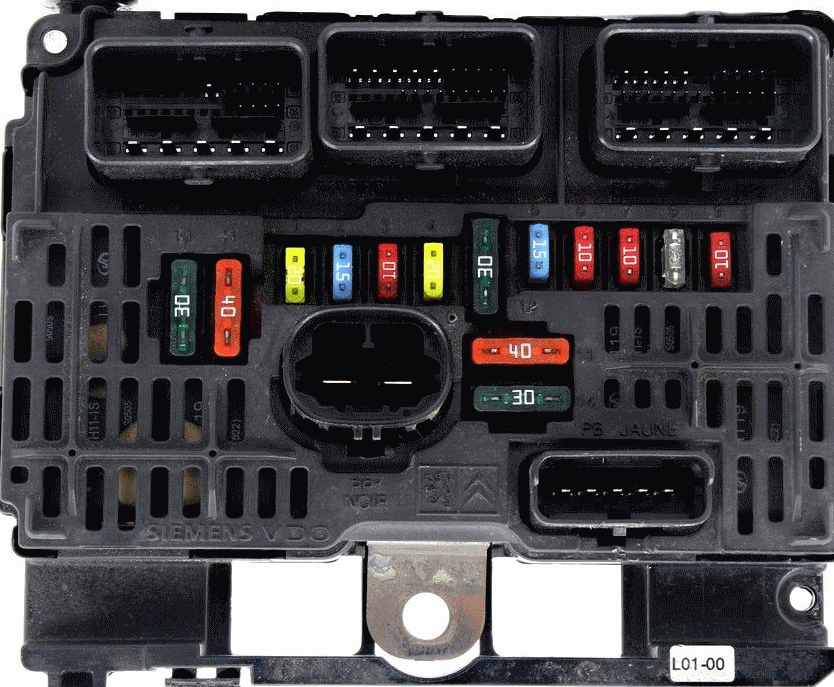

Запобіжники під капотом

У моторному відсіку розташовані також у блоці, біля акумулятора.

блок під капотом Peugeot 407

Схема блока під капотом пежо 407
Схема

A Призначення
1 20 ЕБУ двигуна
2 15 Звуковий сигнал
3 10 Омивачі вітрового та заднього скла
4 20 Омивачі фар
5 15 Компоненти системи ЕБУ двигуна (паливний насос, клапан продувки адсорбера, …)
6 10 ЕБУ автоматичної коробки передач
7 10 Комутаційний блок системи захисту, датчик витрати повітря, контактор системи зчеплення, контактор 6-ступінчастої АКП, контактори STOP-сигналу, внутрішньосалонне світлочутливе дзеркало заднього виду, приводи шторки панорамного даху (407 SW)
8 20 Ланцюг обмотки стартера
9 10 Ланцюг живлення ксенонових ламп, контактор STOPсигналу, електронасос підсилювача кермового управління, електронний блок управління чотирьохступінчастої АКП, реле блокування АКП
10 30 Компоненти системи ЕБУ двигуна (катушка запалювання, електричні клапани, кисневі датчики)
11 40 Вентилятор системи кондиціювання (або не використовується)
12 30 Очисник вітрового скла
13 40 Живлення комутаційного блока (+ від замка запалювання)
14 30 Електроклапан регулювання тиску наддуву

Блок у салоні пежо 407

блок у салоні пежо 407
Розташування

Схема блока у салоні пежо 407 варіант 2
Схема

A Опис
F1 15 Очисник заднього скла
F2 30 Центральний замок/суперблокування замків
F3 5 Подушки безпеки
F4 10 Датчик системи динамічної стабілізації ESP, діагностичний роз'єм, вентиляційний люк у даху (седани), датчик положення маховика
F5 30 Двопозиційний вимикач передніх склопідйомників, вентиляційний люк у даху (седани), штора панорамного даху (407 SW)
F6 30 Двопозиційний вимикач задніх склопідйомників
F7 5 Підсвітка бардачка, бічні повторители покажчиків поворотів, передній і задній плафони загального освітлення салону, плафони індивідуального освітлення, косметичне дзеркало
F8 20 Багатофункціональний дисплей, автомагнітола, підрульові перемикачі, комутаційний блок причепа, ЕБУ системи охоронної сигналізації, системи навігації та телематики (залежно від країни постачання автомобіля)
F9 30 Прикурювач, система телематики (залежно від країни постачання автомобіля), електрична розетка 12 В задня (не більше 100 Вт)
F10 15 ЕБУ бортової системи контролю падіння тиску повітря в шинах
F11 15 Діагностичний роз'єм, замок запалювання з блокуванням кермового механізму
F12 30 Система бездротового зв'язку "вільні руки", роз'єм електрожгута причепа, комутаційний блок причепа, зумери системи паркування заднім ходом, електричне сидіння пасажира, датчик дощу та освітленості, охоронна сигналізація
F13 5 ЕБУ двигуна, вимикач реле очисника вітрового скла
F14 15 Електричний блок управління регулюваннями сидіння водія, панель приладів, панель управління кондиціонером повітря, ЕБУ системи подушок безпеки
F15 15 Електропривод системи блокування замків "від дітей", повна блокування замків задніх дверей
F17 40 Обігрівач заднього скла
FS1 Шунт PARC

Окремо розташовані такі елементи.

A Опис
G29 5 Система телематики (залежно від країни постачання автомобіля)
G30 30 Електричний блок управління регулюваннями сидіння водія
G31 30 Електричний блок управління регулюваннями сидіння пасажира
G32 15 Електрична розетка 12 В задня (не більше 100 Вт)
G33 Не використовується
G34 Не використовується
G35 Не використовується
G36 Не використовується
G37 15 Живлення ЕБУ 6-ступінчастої АКП
G38 30 Обігрівачі правого та лівого сидінь
G39 ЕБУ причепа (додаткове обладнання)
G40 30 Аудіосистема Hi-Fi

За передній прикурювач відповідає запобіжник номер 9 на 30А, а за задній G32 на 15А.

Інструкція з експлуатації

Не знайшли відповідь на своє питання? Пропонуємо ознайомитися з керівництвом з ремонту та обслуговування пежо 407: “завантажити”.
