Пежо 1007 запобіжники

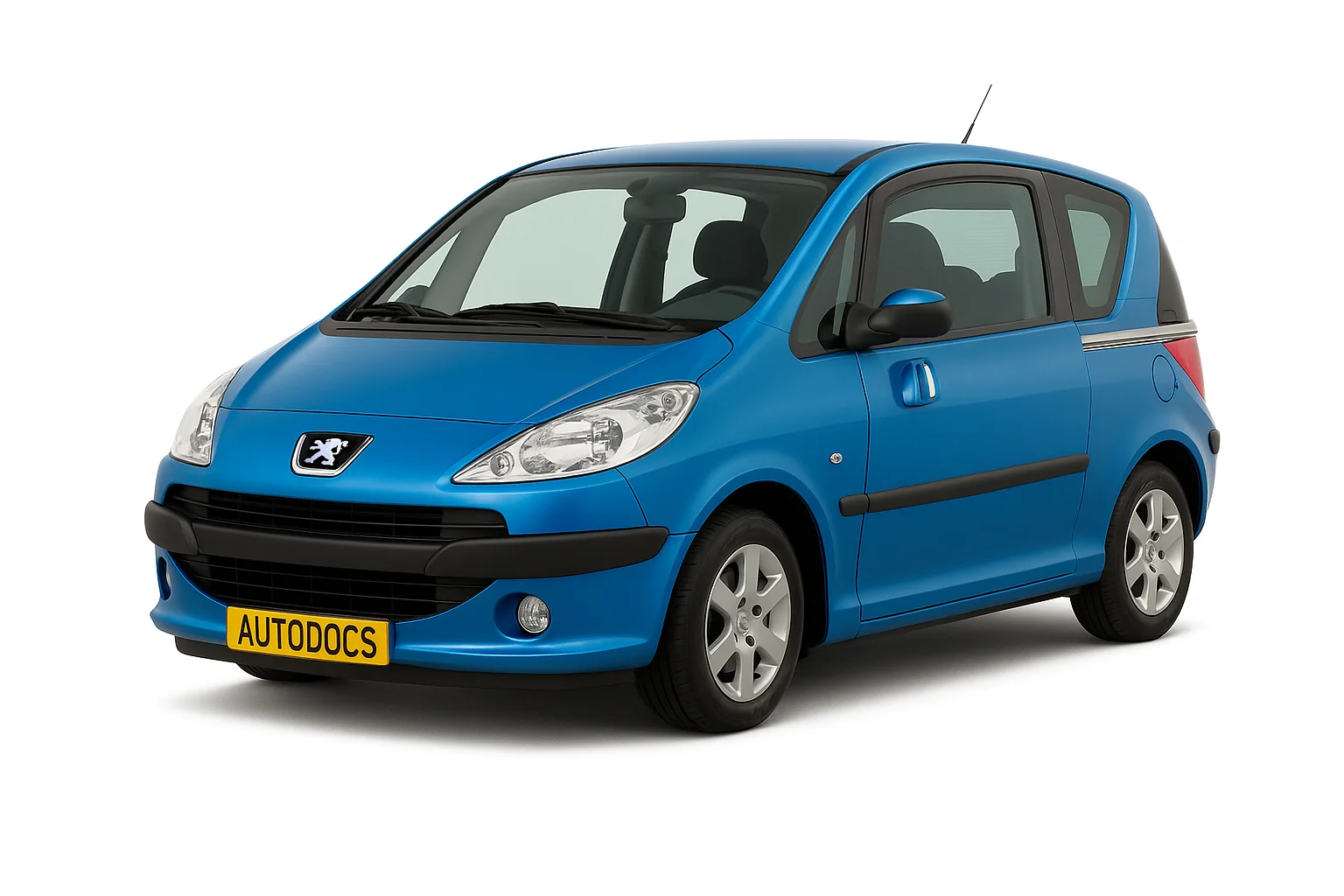

Субкомпактний автомобіль Peugeot 1007 випускався у 2004, 2005, 2006, 2007, 2008 та 2009 роках. Ми представимо опис блоків із запобіжниками пежо 1007.

Запобіжники під капотом

Він знаходиться зліва під захисною кришкою.

Схема блоку та його розташування

Опис

1. 20A Живлення мікропроцесора двигуна та вимикач вентилятора системи охолодження – Реле основного захисту CMM – Мікропроцесор системи упорскування (дизель) – Насос-форсунка (дизель) – Електромагнітні клапани системи підігріву повітря (дизель) – Датчик витрати повітря (дизель).
2. 15A Звуковий сигнал.
3. 10A Насос омивача переднього та заднього скла.
4. 20A Насос омивача фар.
5. 15A Паливний насос (бензиновий).
6. 10A Мікропроцесор підсилювача керма – Датчик води у дизпаливі – Датчик швидкості руху автомобіля.
7. 10A Захисно-комутаційний блок (дизель) – датчик рівня охолоджувальної рідини (дизель).
8. 20A Стартер.
9. 10A Мікропроцесор систем ABS / ESP – Реле системи ABS, що розмикає, – Датчик стоп-сигналу.
10. 30A Компоненти системи електронного управління двигуном (бензиновий: котушки запалення, кисневі датчики, форсунки, електроклапани розвантаження адсорбера та системи регулювання паливоподачі, електронний термостат) (дизель: мікропроцесор упорскування, датчик витрати повітря, паливний насос високого тиску, регулятор тиску палива, електроклапа відпрацьованих газів та регулятор тиску турбонаддува) – Підігрівачі «blow-by».
11. 40A Вентилятори системи регулювання мікроклімату.
12. 30A Очищувач вітрового скла (нормальний та швидкий режими).
13. 40A (+ від замку запалювання) Інтелектуальний комутаційний блок.
14. 30A Підігрівач дизельного палива.
15. 10A Права фара далекого світла.
16. 10A Ліва фара далекого світла.
17. 15A Ліва фара ближнього світла.
18. 15A Права фара ближнього світла.

Окремо збоку блоку розміщено додаткові запобіжники, розраховані на високу напругу.

MF1 50 A Вентилятор системи охолодження двигуна.
MF2 30 A Комп'ютер ABS/ESP.
MF3 30 A Комп'ютер ABS/ESP.
MF4 60 A Живлення інтелектуального комутаційного блоку.
MF5 60 A Живлення інтелектуального комутаційного блоку.
MF6 30 A Мікропроцесор КП "2 Tronic".
MF7 80 A Блок запобіжників у салоні – мікропроцесор дверей «Sésame».
MF8 80 A Електропідсилювач рульового керування.

Блок із запобіжниками в салоні

Знаходиться з лівого боку панелі приладів.

Схема блоку

Позначення

• 1 – 15 A Очищувач заднього скла.
• 3 – 5 A Мікропроцесор системи подушок безпеки та піротехнічних натягувачів ременів.
• 4 – 10 A Діагностичний роз'єм – Датчик зчеплення – Датчик положення маховика колінвала – Насос для подачі присадки у фільтр сажі.
• 5 – 30 A Електричні склопідйомники – Люк у даху
• 6 – Не використовується.
• 7 – 5 A Плафон – Підсвічування ящика рукавички.
• 8 – 20 A Датчик тиску повітря в шинах – Складання електричних дзеркал – Підрульові перемикачі – Багатофункціональний дисплей – Мікропроцесор системи охоронної сигналізації – Автомагнітола – Радіотелефон – CD-чейнджер.
• 9 – 30 A Автомагнітола – Прикурювач / Розетка 12В (не більше 100 Вт).
• 10 – 15 A Сирена охоронної сигналізації.
• 11 – 15 A Діагностичний роз'єм – Ланцюг слабкого струму замку запалювання – Електричні фіксатори замку.
• 12 – 15 A Мікропроцесор системи подушок безпеки та піротехнічних натягувачів ременів – Датчик дощу/освітлення.
• 13 – 5 A Реле ABS – датчик швидкості – Комутаційний блок двигуна – Важіль селектора КП “2 Tronic” – Датчик стоп-сигналу.
• 14 – 15 A Мікропроцесор парктроніка – Мікропроцесор та вимикачі дверей «Sésame» – Комбінація приладів – Панель контрольних ламп ременів безпеки – Панель керування кондиціонером повітря – Коректор кута нахилу фар – Гарнітура «Вільні руки».
• 15 – 30 A Замикання – Суперблокування – Відмикання.
• 17 – 40 A Обігрів заднього скла та зовнішніх дзеркал заднього виду.
• SH – Шунт PARC.

За прикурювач відповідає запобіжник номер 9 на 30А.

Запобіжники високої напруги

FH1* – Не використовується.
FH2* 40 A Комутаційний блок причепа.
FH3* 20 A Електро – підігрів сидінь.
FH4* 20 A Підсилювач аудіосистеми.
FH5* 5 A Мікропроцесор дверей "Sezame".
