Пежо Експерт 1 – запобіжники та реле

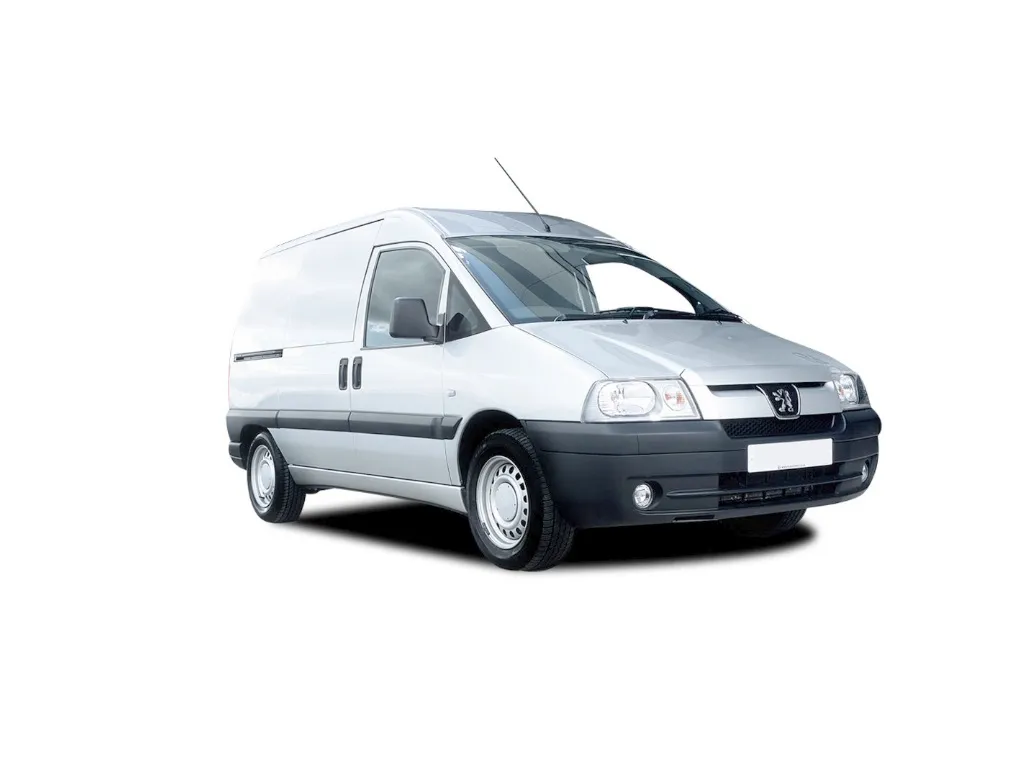

Peugeot Expert 1 го покоління випускався в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 та 2004 році. За цей час модель пройшла рестайлінг. У цій статті ми покажемо опис запобіжників та реле Пежо Експерт 1 зі схемами блоків та місцями їх розташування.

Блок у салоні

У салоні основний блок запобіжників знаходиться у нижній лівій частині панелі приладів.

Приклад доступу до блоку

Лівий руль

Правий руль

Варіант 1

Схема блоку

Опис

1. 10 A Автомагнітола (живлення)
2. 5 A + після замку запалювання — Датчик швидкості — Центральний блок захисту салону — Сигналізатори на панелі приладів
3. 15 A Ліхтар стоп-сигналу — Круїз-контроль
4. 10 A Правий задній ліхтар - Лівий передній габаритний ліхтар - Регулювання фар
5. 15 A Кондиціонер повітря — Передні склопідйомники — Вентилятор кліматичної установки — Датчик тиску
6. 15 A Скло, що обігрівається заднє сидіння і обігріваються сидіння
7. 20 A Звуковий сигнал
8. ШУНТ -
9. 5 A Омивники фар — Правий передній габаритний ліхтар — Освітлення номерного знака — Лівий задній ліхтар
10. 30 A Регулювання сидіння переднього пасажира
11. 30 A Задні склопідйомники
12. 10 A Комп'ютер АБС — Ліхтарі заднього ходу — Діагностичний роз'єм — Автоматична коробка передач
13. 30 A Регулювання сидіння водія
14. 5 A Центральний блок захисту салону (пам'ять)
15. 30 A Центральний блок захисту салону — Центральний електричний замок — Плафони
16. 20 A Прикурювач — Постійний (+) акумулятор – (+) приводу додаткових споживачів електроенергії
17. 15 A Блок регулювання температури охолоджувальної рідини — Група вентиляторів охолодження двигуна
18. 10 A Протитуманний ліхтар
19. 10 A Підсвічування панелі приладів — Автомагнітола — Ліхтарі габаритного освітлення
20. 30 A Кондиціонер повітря — Вентилятор кліматичної установки
21. 20 A Сидіння з електрообігрівом
22. 20 A + Додаткові споживачі електроенергії — Не використовується
23. ШУНТ F14 - F15 - F25 - F27
24. 30 A Склоомивач — Передній склоочисник
25. 10 A Кондиціонер повітря — Плафон — пам'ять автомагнітоли — Цифровий годинник
26. 15 A Ліхтарі аварійної сигналізації
27. 30 A Заднє скло з електрообігрівом
28. 15 A Електричні склопідйомники — Сигналізатор розряду акумулятора
29. 30 A Електричні склопідйомники
30. 15 A Освітлення салону — Ліхтарі покажчиків повороту — Годинник — Зовнішні дзеркала з електричним регулюванням

За прикурювач відповідає запобіжник номер 16 на 20А.

Варіант 2

Схема блоку

Позначення

За прикурювач відповідає запобіжник номер 23.

Блок під капотом

Під капотом основний блок запобіжників та реле знаходиться поряд з акумулятором.

Варіант 1

Без АБС

Приклад схеми

Схема

Призначення

З АБС

Схема

Розшифровка

1. 20 А Житловий причіп
2. 20 A Паливний насос
3. 10 A Ліва фара ближнього світла
4. 10 A Права фара ближнього світла
5. 10 A Діагностичний роз'єм
6. 10 A Іммобілайзер двигуна
7. 10 A Ліва фара далекого світла
8. 10 A Права фара далекого світла
9. 25 A Група вентиляторів охолодження двигуна 1-120 W.
10. 30 А Насос омивача фар, протитуманні фари
11. 20 А Додаткова система опалення
12. 5 А Таймер омивача фар
13. 15 A Кисневий датчик каталітичного нейтралізатора, погрів лямбда зонда
14. -
15. 40 А Кондиціонер повітря, вентилятор салону
16. 30-50 А Група вентиляторів охолодження двигуна 1-180 W.

MF1 20A – Реле системи упорскування, MF2 30A – Реле системи упорскування, MF3 30A – Вентилятор салону, MF4 40А – Комп'ютер ABS.

Запобіжники не позначені цифрами є запасними.

Схема реле

Позначення реле

• R 1030 – Інформація про працюючий двигун
• R 1502 / 1503 / 1504 – Реле вентиляторів
• R 5400 – Реле омивача фар
• R 8016 – Реле упорскування
• R 2665 – Реле протитуманних фар

Варіант 2

Схема

Опис
