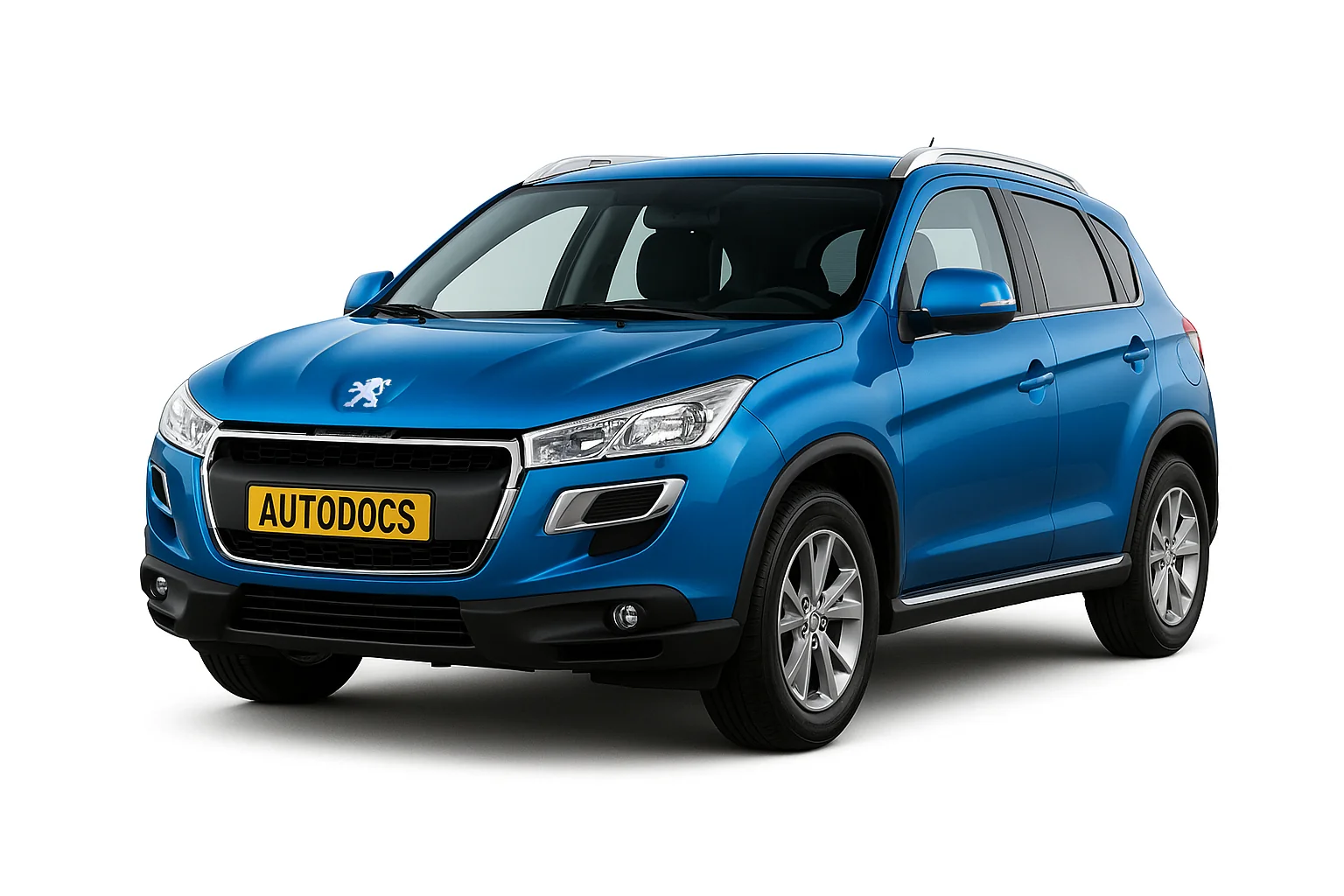

Компактний кросовер Peugeot 4008 з'явився на ринку на початку 2012 року. Вироблялася дана модель у 2013, 2014, 2015, 2016, 2017, 2018 роках. Ми розглянемо основні блоки із запобіжниками пежо 4008, покажемо їх схеми та розшифровку, відзначимо запобіжники, які відповідають за прикурювач.
Запобіжники під капотом
У моторному відсіку головний блок розташований з лівого боку.
Він виглядає приблизно так.
Загальна схема
Опис
- 1 – 15 A Протитуманні фари.
- 4 – 10 A Звуковий сигнал.
- 5 – 7,5 A Генератор.
- 6 – 20 A Омивач фар.
- 7 – 10 A Кондиціонер повітря.
- 9 – 20 A Охоронна сигналізація.
- 10 – 15 A Обігрів скла.
- 11 – Не використовується.
- 12 – Не використовується.
- 13 – 10 A Денні ходові вогні.
- 14 – 10 A Ліва фара далекого світла.
- 15 – 10 A Права фара далекого світла.
- 16 – 20 A Ліва фара ближнього світла (ксенонова).
- 17 – 20 A Права фара ближнього світла (ксенонова).
- 18 – 10 A Ліва фара ближнього світла (галогенна), ручний та автоматичний коректор фар.
- 19 – 10 A Права фара ближнього світла (галогенна).
- 31 – 30 A Підсилювач аудіосистеми.
На екстрений випадок запасні запобіжники розташовані під кришкою блоку запобіжників у моторному відсіку.
Блок із запобіжниками у салоні
Він знаходиться на панелі приладів, за захисною кришкою.
Схема
Призначення
| № | А | Ланцюг, що захищається |
| 1 | 30 | Вентилятор салону |
| 2 | 15 | Ліхтарі стоп-сигналу, третій ліхтар стоп-сигналу |
| 3 | 10 | Задні протитуманні ліхтарі |
| 4 | 30 | Очищувач вітрового скла, омивач |
| 6 | 20 | Центральний замок, зовнішні електроприводні дзеркала |
| 7 | 15 | Автомагнітола, телематика, інтерфейс USB, гарнітура «вільні руки» |
| 8 | 7,5 | Ключ-пульт, ЕБУ кондиціонера повітря, панель приладів, електричні склопідйомники, датчики дощу та світла, охоронна сигналізація, блок контрольних ламп, перемикачі під кермом |
| 9 | 15 | Освітлення салону та панелі приладів |
| 10 | 15 | Ліхтарі аварійної сигналізації |
| 11 | 15 | Очищувач заднього скла |
| 12 | 7,5 | Панель приладів, багатофункціональний дисплей, парктронік, обігрів сидінь, обігрів заднього скла, електрична шторка люка, автоматичний коректор фар |
| 13 | 15 | Прикурювач, розетки для зовнішніх приладів |
| 15 | 20 | Електрична шторка люка |
| 16 | 10 | Зовнішні дзеркала, автомагнітола |
| 18 | 7,5 | Ліхтарі заднього ходу |
| 19 | 15 | Розетка для додаткових електроприладів |
| 20 | 30 | Панель керування електричними склопідйомниками |
| 21 | 30 | Обігрів заднього скла |
| 22 | 7,5 | Обігрів зовнішніх дзеркал |
| 24 | 25 | Приводи сидінь водія та пасажира |
| 25 | 30 | Обігрів сидінь |
За прикурювач (розетки) відповідають запобіжники 13 та 19 на 15А.
У разі потреби перевірте цілісність запобіжників на кришці акумуляторної батареї.
Інструкція з експлуатації
У цій інструкції можна отримати більше інформації про ремонт та обслуговування peugeot 4008: “ завантажити ”
