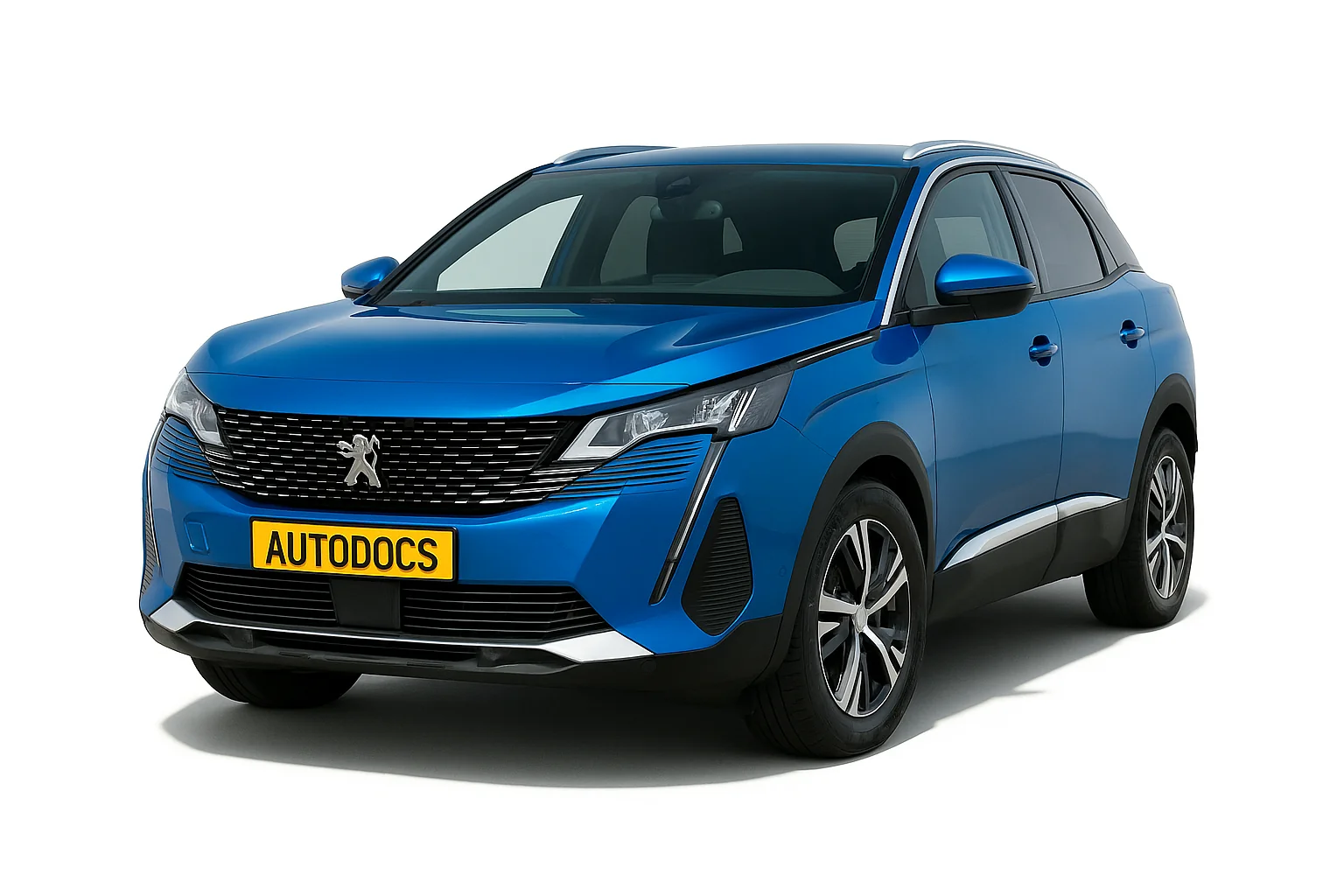

Peugeot 3008 2 го покоління проводився у 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 роках. За цей час модель отримала фейсліфтінг. У даній публікації ми представимо опис запобіжників та реле Пежо 3008 2 зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.

3008

Призначення запобіжників у блоках, а також їх кількість може відрізнятись від представленого та залежить від року випуску, рівня електричного обладнання (ECO/FULL) та регіону постачання Вашого автомобіля.

Блоки в салоні

Блок запобіжників

Основний блок із запобіжниками знаходиться з лівого боку у нижній частині панелі приладів.

Блок у салоні

Для доступу треба прибрати захисну кришку або скриньку для дрібниць. У машинах з правим кермовим керуванням цей блок знаходиться в бардачку.

блок RHD

Сам блок запобіжників виглядатиме приблизно отак.

Фото приклад блоку в салоні

Схема блоку у салоні
Схема

Варіант 1

Опис
1 Внутрішнє дзеркало / Рульове колесо з підсилювачем / Селективне керування рухом / Радар / Дизельна вихлопна система
3 Модуль керування положенням причепа
4 Попередження
5 Омивач скла (перед/зад)
6 Омивач скла (перед/зад)
7 Розетка позаду
8 Задній склоочисник
10 Замок дверей/замок задніх дверей
11 Замок дверей/замок задніх дверей
12 Система стоп-старт/модуль діагностичного роз'єму/гальмівна система
13 Інформаційно-розважальна система / Система клімат-контролю
14 Сирена сигналізації
15 Система клімат-контролю
16 Система стоп-старт/гальмівна система
17 Приладовий щиток
18 Помічник паркування
19 Електрообладнання рульової колонки / Органи управління на рульовому колесі
21 Протиугінна сигналізація
22 Камера /Датчик дощу/ Автоматичне керування освітленням
23 Нагадування про ремені безпеки
24 Автоматична коробка передач /Удосконалена система допомоги під час паркування/ Система панорамного огляду
25 Повітряна подушка
26 Електронний контроль стійкості
27 сигналізація
28 Модуль OnStar або BTA
29 Інформаційно-розважальна система
32 Прикурювач / Розетка на передній панелі
34 Обігрів заднього скла / Обігрів лобового скла / Індуктивна зарядка
35 Вимикач освітлення/модуль діагностичного роз'єму
36 Освітлювальні прилади

У цьому виконанні за роботу прикурювача відповідає запобіжник 32.

Варіант 2

А Опис
1 3 Електронна система ключів – Протиугінна сигналізація – Замок запалювання
2 3 Датчик кута повороту кермового колеса
3 3 Інструментальний роз'єм – Система comelec
4 7,5 Іструментальний роз'єм – Діагностичний роз'єм – подвійний контактор педалі гальма – Центральний пристрій підтримання напруги
5 5 Багатофункціональний екран – Камера заднього виду – Комп'ютер допомоги під час паркування – Модуль управління коробкою передач
6 15 Резерв
7 10 Аудіо підсилювач
8 20 Склоочисник заднього скла
9 5 "Маса" переднього та заднього плафонів освітлення
10 30 Привід центральних та внутрішніх замків передніх та задніх дверей + лючка паливного бака
11 30 Електроживлення приводів передніх та задніх зовнішніх та внутрішніх замків
12 3 Охоронна сигналізація
13 3 Модуль включення додаткового підігрівача
14 15
15 5
16 5 Електропідсилювач керма
17 10 Роз'єм 12B у багажнику або у вантажному відділенні
18 5 Автономний блок телематики – Модуль OnStar або BTA
19 5
20 15 Блок запобіжників салону 3
21 3 Внутрішнє освітлення – Зарядний пристрій для переносної лампи – Індивідуальні світильники
22 3 Підсвічування ящика рукавички – Індивідуальні світильники
23 3 Система оповіщення про сліпі зони – Регулювання зовнішніх дзеркал – Індуктивна зарядка
24 5 Загальний комутаційний блок – Підрульовий комунікаційний модуль CV00
25 5 Перемикач коректора напрямку світла фар – дзеркало заднього виду
26 3 Інструментальний роз'єм – Дисплей не пристебнутого ременя водія та пасажира
27 3 Датчик дощу та освітленості – Підрульовий перемикач
28 10 Передній центральний елемент - Передня панель мультиплексна - Автомагнітола - Виведення інформації в поле зору водія
29 5 Комутаційний блок двигуна (PSF1)
30 15 Аудіосистема
31 5 Блок управління подушок безпеки
32 5 Резерв
33 15 Прикурювач або роз'єм 12В панелі приладів
34 3 Комутаційний блок причепа
35 5 Комп'ютер керування панеллю приладів
36 20 Автомагнітола
Реле
R1 Харчування + аксесуари
R2 Потужність "плюс" CAN "Комфорт"
R3 Склоочисник заднього скла
R4 Електродвигуни приводу передніх та задніх зовнішніх та внутрішніх замків
R5
R6
R7
R8
R9

У цьому виконанні за роботу прикурювача відповідає запобіжник 32 на 15А.

Блок запобіжників та реле

Цей блок розташований за основним блоком запобіжників і кріпиться на передній стінці салону.

Варіант 1

Блок у салоні
Фото приклад
Схема блоку 3
Схема
А Позначення
F1 40 Обігрів заднього скла
F2 7,5 Дзеркала з електроприводом
F3 20 Реле гнізда 230A ECO: Передні склопідйомники з електроприводом
F4 15 Розетка багажника 12В
F5 30 Електродвигуни задніх склопідйомників
F6 30 Електродвигуни передніх склопідйомників
F7 25 Сидіння з підігрівом
F8 20 Додатковий повітряний вентилятор для задніх сидінь
F9 30 Блок електроприводу дверей багажного відділення (6290)
F10 40 Котушка лівого ременя безпеки
F11 5/20 Комутаційний блок причепа 7/13 каналів
F12 30 Сидіння водія з електричним регулюванням
F13 30 Люк 40А Котушка правого ременя безпеки
F14 30 Сидіння пасажира з електроприводом
F15 30 Люк даху
F16 10 Блок дзеркала заднього виду
F17 10 Блок освітлення та пам'яті дзеркал
F18 25 Підсилювач радіоприймача
F19 30 Резерв
F20 3 Блок електроприводу дверей багажного відділення (6290)
F21 3 Вимикач багажника (6292)
F22 20 Резерв
F23 3 Комутаційний блок причепа
Реле
R1 Роз'єм 230A
R2 Розетка багажника 12В
R3 Обігрів заднього скла та зовнішніх дзеркал

Варіант 2

Фото 3-1

Схема 6
Схема
А Позначення
F1 40 Обігрівач/обігрівач заднього скла
F2 10 Обігрів зовнішніх бічних дзеркал
F3 30 Електричні склопідйомники – передні
F4 10/15 Бічні дзеркала, що складаються / Регулювання зовнішніх дзеркал
F5 30 Електричні склопідйомники – задні
F6 Обігрів сидінь
F7
F8 Блок запобіжників (права сторона панелі приладів)
F9
F10 20 Підігрів передніх сидінь
F11 20 Функція масажу передніх сидінь
F12 Пусто (резерв)
Реле
R01 Реле підігріву сидінь
R02 Реле електросклопідйомників
R03 Реле обігрівача/обігріву заднього скла
R04
R05
R06
R07

Блоки під капотом

Блок запобіжників та реле

У моторному відсіку, під капотом, з лівого боку, поруч із акумулятором розташований блок запобіжників та реле. Приклад доступу показано на макеті.

Блок під капотом

Варіант 1

Фото 1
Фото приклад
Схема блоку під капотом Варіант 1
Схема
А Опис
1 15 Управління двигуном, Увімкнення реле перетворення тиску (1032) – Дизельні форсунки
2 5 Управління реле електро вентилятора
3 5 Стартер/генератор К207 Модуль контролю батареї
4 5 Форсунка SCR, Р17 Модуль інформаційного дисплея
5 15 Насос дизельного палива, що підкачує, Паливний насос
6 20 Управління двигуном, керований паливний насос
7 10 Електроклапан насоса регулювання подачі дизпалива – Пропорційний електроклапан TGV
8 10 Датчик дизельної води – Електричний клапан масляного насоса – Датчик NOx DW10F
9 10 Електричний замок запалювання Р16 Панель приладів
10 5 Старт / Стоп реле KL9
11 15 Управління блоком комутації та захисту – Насос присадки до палива – Перемикач керування тягою
12 5 Резерв
13 5 Пристрій підтримання напруги в мережі
14 25 Соленоїд компресора кондиціонера
15 5 Комп'ютер кермового підсилювача, діагностичний роз'єм, допомога у дотриманні дистанції між автомобілями (радар)
16 20 Насос блоку заднього кондиціонера
17 10 Інтелектуальний комутаційний блок
18
19 30 Резерв
20 15 Живлення насоса переднього та заднього склоомивача
21 20 Насос омивача фар
22 15 Звуковий сигнал
23 15 Праві фари
24 15 Ліві фари
25 30 Резерв
26
27 5 Резерв
28 5
29 30 Стартер
30 30 Підігрівач дизельного палива
MF1 5 З керованим модулем впуску повітря
MF11 5 Резерв
MF12 15 Комп'ютер автоматичної коробки передач AX6
MF13 20 Підігрівач (нагрів охолоджуючої рідини та салону)
MF14 Comelec автоматична коробка передач
MF15 Резерв
MF16 Резерв
MF17 Резерв
MF18 5 Подвійний контактор педалі гальма
MF19 5 Резерв
Реле
R1 Комп'ютер керування дизельним двигуном
R2 Вимкнення комунікаційного блоку двигуна
R3 Вимкнення комунікаційного блоку двигуна
R4 Комп'ютер двигуна, центральний пристрій підтримки напруги, електро вентилятор, реверсійний генератор
R5 Паливний насос – Датчик NOX
R6 Електричне живлення від замку запалювання
R7 Стартер

Варіант 2

фото 2
Фото приклад
схема блоку 5
Схема
А Позначення
F1 40 Вентилятор кондиціонера
F2 60 Комп'ютер системи ABS/ESP
F3 80 Блок запобіжників салону 3
F4 30 комп'ютер системи ABS/ESP
F5 50 Інтелектуальний комутаційний блок (Праві покажчики повороту, передні праві габаритні ліхтарі, праві стоп-сигнали, ліві ліхтарі заднього ходу, праві протитуманні фари.) 20А Обігрів лобового скла
F6 60 Блок керування двошвидкісним вентилятором охолодження (GMV) 20А Калькулятор BVA AxN8 – Калькулятор BVA Ax6III (тепловий)
F7 70 Інтелектуальний комутаційний блок
F8 15 Паливний насос керування двигуном, Термостат з пілотним керуванням – Електромагнітний клапан масляного насоса (промивання EC – Електричний електромагнітний клапан – Витратомір повітря, що всмоктується, – датчики кисню (EP6FADTX), Термостат з пілотним керуванням – Перемикальна подача води, Електричний електромагніт (для EB2DT або EP6FDT) l Керований підкачувальний насос (для DV6F або DW10F)
F9 15 Підкачуючий насос з пілотним керуванням (DW10F), впускний та випускний клапани v електромагнітні клапани – Термостат з пілотним керуванням – Електромагнітний клапан масляного насоса (промивання EC – Електричний електромагнітний клапан – Витратомір всмоктуваного повітря – датчики кисню (EP6FADTX) подача води Електричний електромагнітний клапан (EP6FDT)
F10 15 Комп'ютер двигуна – Магніт насоса регулювання витрати дизельного палива – Електромагнітний клапан регулювання тиску турбокомпресора (DV5R і DW10F) – Термостат S (DV5R) – Продувний нагрівач – Регульовані електромагнітні клапани впускного та випускного клапана (EP6FADTX) – Промивка TS )
F11 20 Комп'ютер двигуна
F12 5 Прилади – реле GMV – Istars – DMTC, електроводяне охолодження з турбонаддувом (EB2ADTS та EP6FADTX), інтелектуальний сервісний блок (EP6FADTX)
F13 5 Інтелектуальний комутаційний блок
F14 5 Блок рівня заряду акумуляторної батареї
F15 20 Електрообігрів вітрового скла
F16 15 Протитуманні фари 10А Денні ходові вогні
F17 10 Діагностика реле GMP BFRM - BSI1 - Комп'ютер двигуна - Нижній датчик Nox (форсунки DV5R та DW10 (DV5R)
F18 10 Праві фари дальнє світло
F19 10 Ліві фари дальнє світло
F20 30 Комп'ютер двигуна l Насос, що підкачує (для ER6EDT) — котушки запалювання (EB2ADTS і EP6FADTX)
F21 30 Стартер
F22 40 Резерв – Таксі
F23 40 Стартер / Генератор
F24 40 Блок запобіжників у салоні 5
F25 40 Блок запобіжників салону 3
F26 15/20 Обігрівач
F27 25 Інтелектуальний комутаційний блок (Права фара ближнього світла – Праві ліхтарі заднього ходу – Ліві протитуманні фари – Задні ліві габаритні ліхтарі – Третій стоп-сигнал.)
F28 30 Електроживлення насоса сечовини та резистор нагрівання трубок сечовини (UCE або DV5R) - Датчик Nox (DW10F) - Комп'ютер двигуна (EP6FADTX) - (BlueInjection, AdBlue)
F29 40 Склоочисник вітрового скла
F30 80 Блок попереднього нагрівання
F31 80 Блок комутації та захисту
F32 80 Підсилювач рульового управління, Ліва фара ближнього світла – Статичні поворотні вогні – Бічні повторювачі покажчиків поворотів – Ліві покажчики поворотів – Передній лівий та задній правий габаритні ліхтарі – Ліві стоп-сигнали – Лампи освітлення номерного знака.
Реле
R1 Комп'ютер керування двигуном / Дизель Євро6 (живлення модуля SCR)
R2 Компресор кондиціонера / Електрообігрів вітрового скла
R3 Стартер / теплова підготовка
R4 Протитуманні фари / денні ходові вогні
R5 Вентилятор кондиціонера
R6 Стартер
R7 Передній склоочисник
R8 Передній склоочисник
R9 Фари

Блок на АКБ

До пюсової клеми акумуляторної батареї кріпиться блок силових запобіжників високої потужності.

Діаграма 8
Схема
А Призначення
F1 60 Електричний блок керування двошвидкісним двигуном вентилятора
F2 100 Блок запобіжників
F3 80 Гідропідсилювач керма
F4 80 Блок запобіжників у салоні
F5 80 Блок запобіжників у салоні
