Bezpieczniki Peugeot 405

Peugeot 405 był produkowany w latach 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 i 1997 w wersjach nadwoziowych sedan i kombi. Przedstawiamy Państwu opis skrzynek z bezpiecznikami i przekaźnikami Peugeota 405 oraz ich schematy. Na końcu materiału zamieszczamy link do pobrania pełnej instrukcji naprawy.

W zależności od roku produkcji i wyposażenia samochodu, możliwe są różne warianty skrzynek oraz rozmieszczenie bezpieczników i przekaźników. Największe zmiany dotknęły model po face liftingu.

Bezpieczniki i przekaźniki pod maską

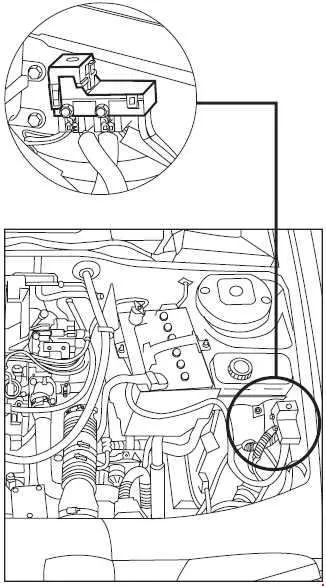

Lokalizacja skrzynki bezpieczników

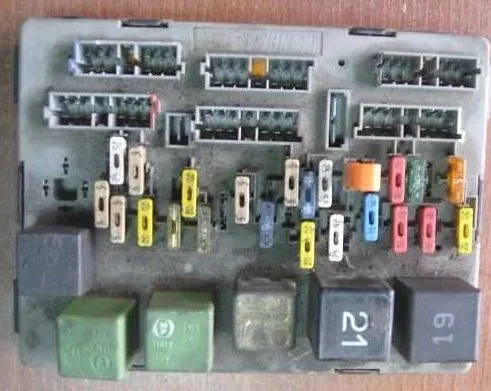

Schemat

Przeznaczenie

• wentylatora układu chłodzenia;
• ABS;
• pompy paliwowej;
• czujnika tlenu (sondy lambda);
• elektronicznego urządzenia kontrolnego sterującego silnikiem.

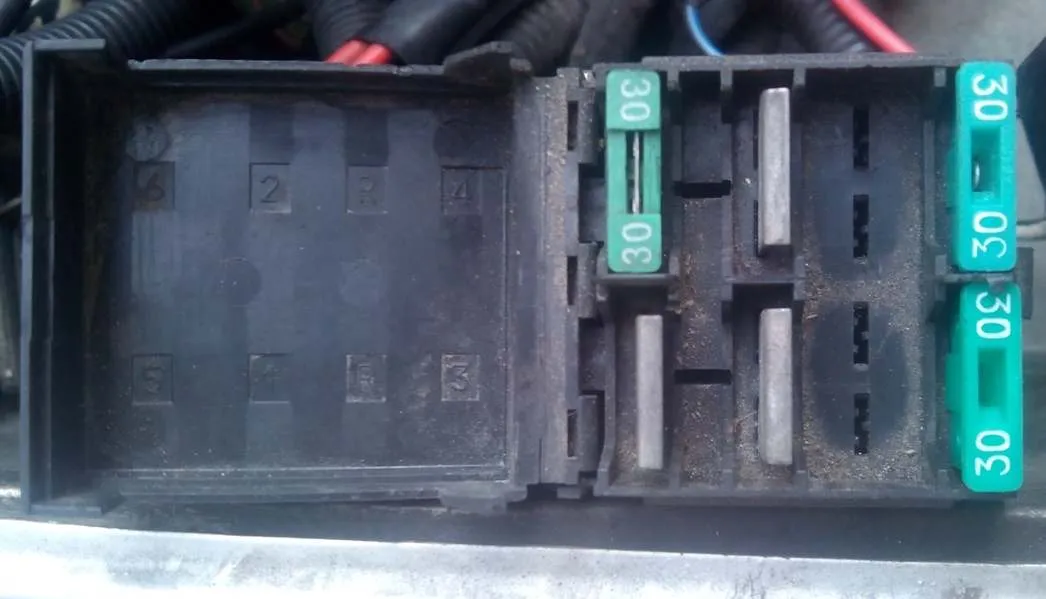

Pozostałe elementy bezpieczników i przekaźników znajdują się w różnych częściach przestrzeni podmaskowej, na przykład bezpiecznik silnika wentylatora chłodnicy:

Bardziej szczegółową instrukcję można znaleźć w podręczniku napraw.

Skrzynka bezpieczników w kabinie pasażerskiej

Aby uzyskać do niej dostęp, należy odkręcić śrubę mocującą osłonę ochronną w lewej części deski rozdzielczej.

Wariant 1

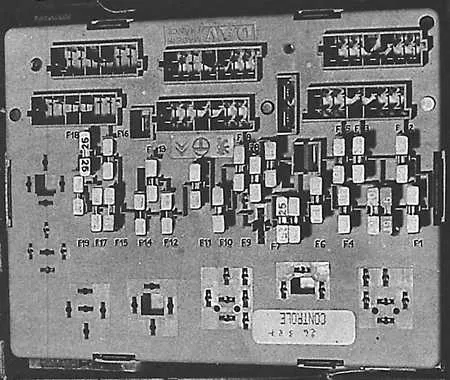

Fotografia

Schemat

Opis

1. Ogrzewanie tylnej szyby, ogrzewanie lusterek 15A / 20A
2. Światła pozycyjne tylne lewe 5A
3. Światła przeciwmgielne, sterowanie przednimi światłami przeciwmgielnymi 5A
4. Przednie światła pozycyjne, oświetlenie tablicy rejestracyjnej i deski rozdzielczej, oświetlenie zegara i regulacja jasności oświetlenia 10A
5. Zapłon, opóźnione wyłączanie oświetlenia wnętrza, lampki kontrolne poziomu oleju i płynu hamulcowego, hamulca ręcznego i obrotomierza, światła cofania, bezpiecznik wentylatora 10A
6. Urządzenia dodatkowe, wycieraczki / spryskiwacze, światła hamowania, oświetlenie wnętrza 15A
7. Światła awaryjne 15A / 20A
8. Bezpiecznik zasilania podnośnika szyb, szyberdachu, zegara, blokady drzwi, oświetlenia wnętrza i bagażnika, pamięci radia 20A
9. Radio, akumulator i wyposażenie dodatkowe 5A
10. Ogrzewacz tylnej szyby, bezpiecznik podnoszenia szyb i szyberdachu, regulacja lusterek, ogrzewanie foteli, kierunkowskazy, zegar 15A
11. Światła pozycyjne tylne prawe 5A
12. System przeciwblokujący hamulców ABS 10A
13. Elektryczne podnośniki tylnych szyb 20A
14. Elektryczne podnośniki przednich szyb, otwieranie szyberdachu 25A
15. Elektryczny sygnał dźwiękowy, zapalniczka 15A
16. Pneumatyczny sygnał dźwiękowy, zapalniczka 20A
17. Dodatkowy reflektor lewy 5A
18. Dodatkowy reflektor prawy 5A
19. Klimatyzacja 25A
20. Nie używany 5A

Wariant 2

Schemat

Przeznaczenie

W zależności od roku produkcji, za zapalniczkę odpowiada bezpiecznik numer 15 lub 16 o natężeniu 20A.

Instrukcja naprawy

Schematy elektryczne, opis przekaźników i inne informacje można znaleźć w instrukcji naprawy i obsługi Peugeota 405. Pobierz tutaj.

Jeśli podczas wymiany przekaźnika nie znajdziesz odpowiedniego kształtu wtyczki, nie martw się. Zobacz, jak możesz znaleźć wyjście z tej sytuacji.
