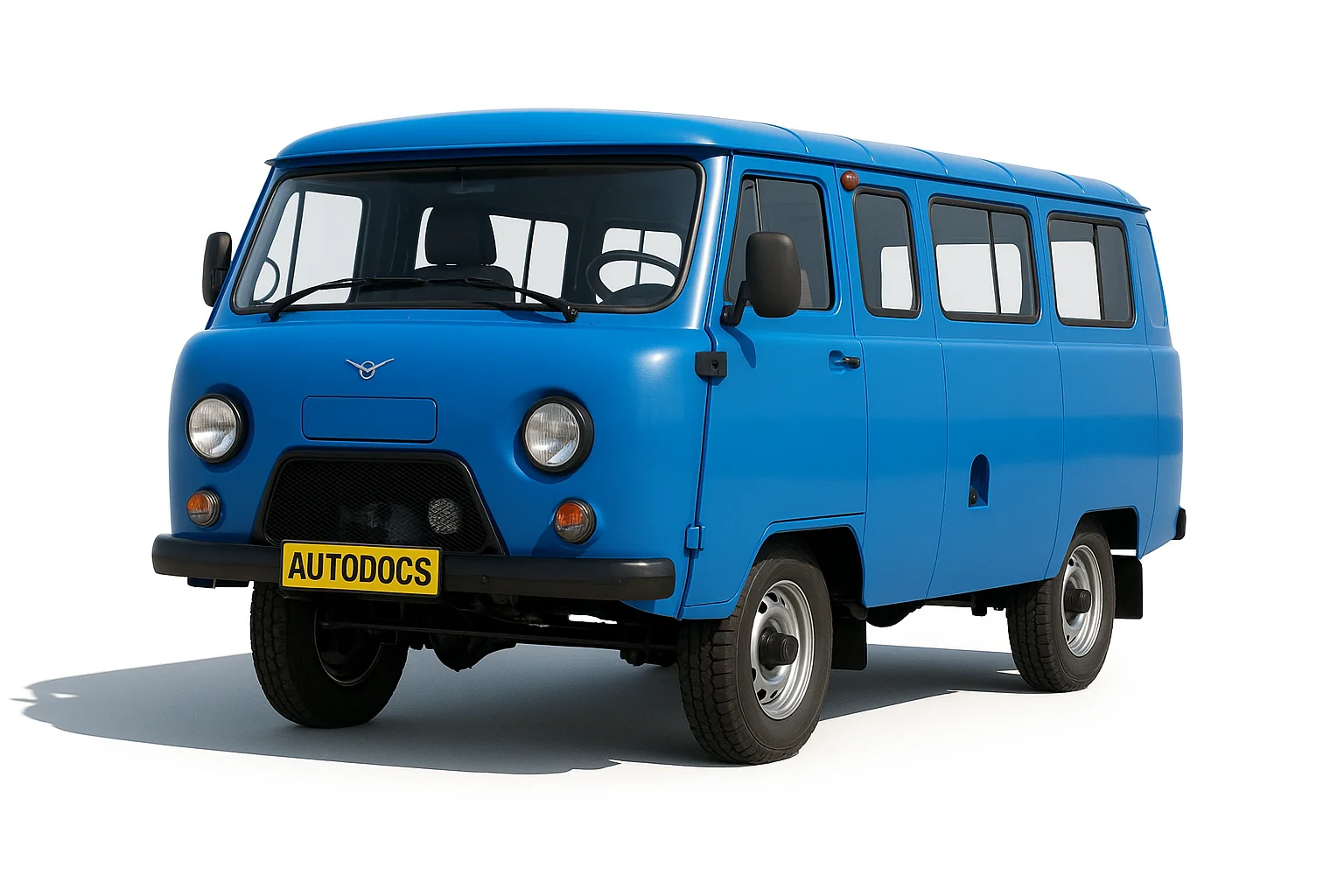

УАЗ 2206 Буханка - народна назва сімейства повнопривідних вантажо-пасажирських автомобілів підвищеної прохідності випускалися в різних модифікаціях з 1965 року (УАЗ 452, 3741, 3909, 39094, 3962, 3303, 3741) переважно з бензином. У цій статті ми покажемо електросхему, опис запобіжників та реле Уаз Буханка 2206 та місця їх розташування.
Електросхема
Опис
| 1 | ліхтар передній; |
| 2 | фара; |
| 3 | ліхтар спецзнаку (тільки для УАЗ-3962); |
| 4 | електродвигун вентилятора обігрівача (тільки для УАЗ-3962, УАЗ-2206); |
| 5 | датчик сигнальної лампи аварійного стану гідроприводу гальм; |
| 6 | сигнал звуковий; |
| 7 | повторювач бічної покажчика повороту; |
| 8 | фара поворотна (тільки для УАЗ-3962); |
| 9 | перемикач поворотної фари; |
| 10 | плафон освітлення кабіни; |
| 11 | лампа сигнальна включення гальмівної системи стоянки; |
| 12 | вимикач сигнальної лампи гальмівної системи стоянки; |
| 13 | електродвигун склоочисника; |
| 14 | перемикач електродвигуна склоочисника та омивача; |
| 15 | спідометр; |
| 16 | лампа сигнальна включення далекого світла фар; |
| 17 | вольтметр; |
| 18 | покажчик тиску олії; |
| 19 | лампа сигнальна аварійного тиску олії; |
| 20 | покажчик температури охолоджуючої рідини в блоці циліндрів двигуна; |
| 21 | лампа сигнальна аварійного перегріву рідини, що охолоджує, в радіаторі; |
| 22 | покажчик рівня палива; |
| 23 | електродвигун омивача; |
| 24 | вимикач аварійної сигналізації; |
| 25 | лампа сигнальна покажчиків повороту; |
| 26 | сигнальна лампа аварійного стану гідроприводу гальмівної системи; |
| 27 | вимикач запалювання; |
| 28 | перемикач світла центральний; |
| 29 | запобіжник тепловий; |
| 30 | опір обігрівача; |
| 31 | перемикач електродвигуна вентилятора обігрівача; |
| 32 | перемикач світла фар; |
| 33 | вимикач заднього протитуманного ліхтаря; |
| 34 | блок плавких запобіжників; |
| 35 | розетка штепсельна; |
| 36 | електромагнітний клапан розбалансування; |
| 37 | перемикач покажчиків повороту; |
| 38 | кнопка звукового сигналу; |
| 39 | датчик сигнальної лампи аварійного тиску олії; |
| 40 | датчик сигнальної лампи аварійного перегріву рідини, що охолоджує, в радіаторі; |
| 41 | датчик вказівника тиску олії; |
| 42 | датчик покажчика температури охолоджувальної рідини в блоці циліндрів; |
| 43 | переривач покажчика повороту; |
| 44 | запобіжник обігрівача (тільки для УАЗ-3962, УАЗ-2206); |
| 45 | перемикач електродвигуна вентилятора обігрівача (тільки для УАЗ-3962, УАЗ-2206); |
| 46 | опір перемикача електродвигуна вентилятора обігрівача (тільки для УАЗ-3962, УАЗ-2206); |
| 47 | електродвигун вентилятора обігрівача (тільки для УАЗ-3962, УАЗ-2206); |
| 48 | генератор; |
| 49 | Свіча запалювання; |
| 50 | датчик-розподільник; |
| 51 | котушка запалювання; |
| 52 | вимикач "маси"; |
| 53 | акумуляторна батарея; |
| 54 | вимикач плафонів; |
| 55 | розетка штепсельна (тільки для УАЗ-3962, УАЗ-2206); |
| 56 | плафон; |
| 57 | комутатор транзисторний; |
| 58 | вібратор аварійний; |
| 59 | блок електронний керування карбюратором; |
| 60 | мікровимикач; |
| 61 | опір додатковий; |
| 62 | реле додаткове стартера; |
| 63 | клапан електромагнітний; |
| 64 | стартер; |
| 65 | датчик покажчика рівня палива у баку; |
| 66 | вимикач сигналу гальмування; |
| 67 | вимикач ліхтаря заднього ходу; |
| 68 | ліхтар задній; |
| 69 | ліхтар задній протитуманний; |
| 70 | ліхтар освітлення номерного знака; |
| 71 | ліхтар заднього ходу; |
| 72 | розетка штепсельна причепа |
Запобіжники та реле
Загальна схема розташування
Позначення
- блок запобіжників;
- переривач покажчиків повороту;
- реле керування лампами АБС;
- реле далекого світла;
- реле ближнього світла;
- переривач склоочисника;
- реле заднього протитуманного ліхтаря;
- реле стартера.
Реле заднього протитуманного ліхтаря 7 знаходиться на надставці рейки передньої панелі перед панеллю приладів в районі розташування правої фари.
У районі кронштейна педалі гальма розташовані переривник склоочисника 6 реле далекого світла 4 реле ближнього світла 5.
Блок плавких запобіжників встановлений ліворуч під панеллю приладів та має три окремі кріплення-вставки.
Схема
Призначення
Для машин із двигуном ЗМЗ-4091 Євро-3.
F1 на 10 ампер, контакт I – Блок контрольних ламп, аварійна сигналізація, спідометр, комбінація приладів, датчики системи АБС, якщо вона встановлена на автомобілі.
F1 на 10 ампер, контакт II - Резерв.
F2 на 10 ампер, контакт III - Аварійна сигналізація, звуковий сигнал.
F2 на 10 ампер, контакт IV - Рециркуляційний насос, перемикач обігрівача, вимикач світла заднього ходу.
F3 на 10 ампер, контакт V - Комплексна мікропроцесорна система управління двигуном, замок запалювання.
F3 на 10 ампер, контакт VI - Замок запалювання, термобіметалічний запобіжник.
Для машин із двигуном ЗМЗ-40911 Євро-4.
F1 на 10 ампер, контакт I – Блок контрольних ламп, аварійна сигналізація, спідометр, комбінація приладів, датчики системи АБС, якщо вона встановлена на автомобілі.
F1 на 10 ампер, контакт II - Резерв.
F2 на 10 ампер, контакт III - Перемикач покажчика поворотів, аварійна сигналізація, штепсельна розетка.
F2 на 10 ампер, контакт IV - Рециркуляційний насос, перемикач обігрівача, вимикач світла заднього ходу.
F3 на 10 ампер, контакт V - Комплексна мікропроцесорна система управління двигуном, замок запалювання.
F3 на 10 ампер, контакт VI - Замок запалювання, термобіметалічний запобіжник.
Запобіжники системи АБС розташовані на перегородці за сидінням водія на 25А чи 40А.
