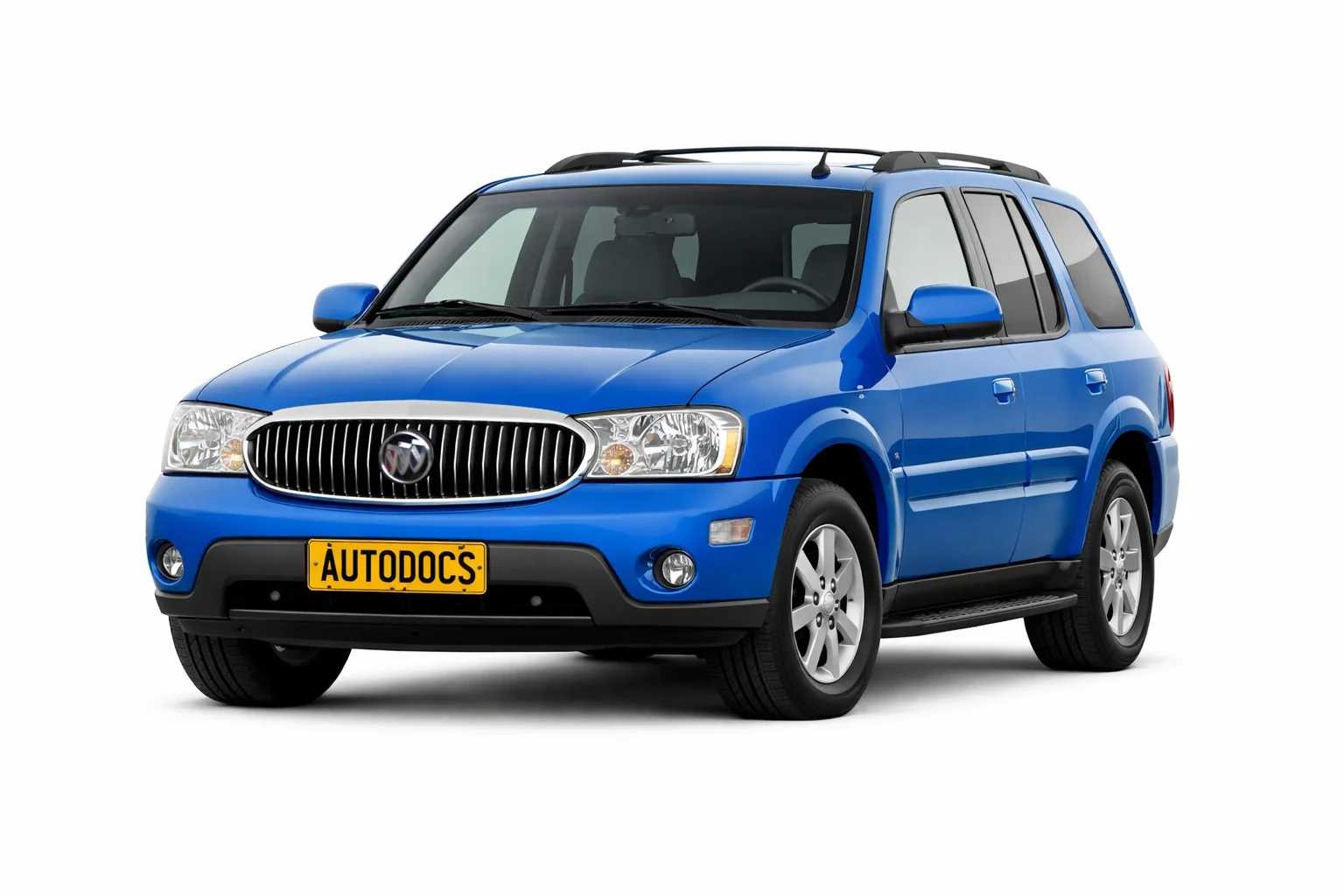

Buick Rainier випускався у 2004, 2005, 2006, 2007 роках. У цьому пості ви можете знайти опис запобіжників та реле Buick Rainier зі схемами блоків запобіжників, їх розташуванням та фото прикладами виконання. Давайте виділимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятися від показаного і залежить від року випуску та рівня електрообладнання вашого автомобіля.
Моторний відсік
У моторному відсіку, під капотом, блок запобіжників та реле встановлений з лівого боку поряд з акумуляторною батареєю.
| № | A | Призначення |
|---|---|---|
| 1 | 10 | Електромагнітний клапан вентиляції адсорбера парів палива (EVAP), модуль керування трансмісією (TCM) |
| 2 | 10 | 2005-2009 (5.3 л, 6.0 л): модуль керування кузовним обладнанням (BCM), протиугінна сигналізація, модуль керування протиугінною системою |
| 3 | 15 | Насос склоомивача вітрового скла |
| 4 | 10 | Фари далекого світла, реле далекого світла |
| 5 | 10 | 2005-2009 (5.3 л, 6.0 л): підігріваний кисневий датчик |
| 6 | 10 | 4.2 л: реле кондиціонера |
| 10 | 2005-2009 (5.3 л, 6.0 л): підігріваний кисневий датчик | |
| 7 | – | |
| 8 | 25 | 2003: Модуль керування перемиканням роздавальної коробки, двигун датчика положення роздавальної коробки |
| 30 | 2004-2009: Електродвигун перемикання роздавальної коробки, модуль керування перемиканням роздавальної коробки. | |
| 9 | 20 | 2005-2009 (5.3 л, 6.0 л): Форсунки, котушки запалювання (правий бік) |
| 15 | 2003-2004 (5.3 л): Форсунки, котушки запалювання (правий бік) | |
| 10 | 2006-2009 (4.2 л): Підігріваний кисневий датчик | |
| 10 | 15 | 2003-2004 (5.3 л): Форсунки, котушки запалювання (лівий бік) |
| 15 | Електромагніт продувки адсорбера системи вловлювання парів палива (EVAP), датчик масової витрати повітря (MAF)/температури повітря на впуску (IAT), вузол масляного колектора підйому клапанів (VLOM) | |
| 11 | 15 | 5.3 л, 6.0 л: Модуль керування приводом дросельної заслінки (TAC) – модуль керування трансмісією (PCM) / модуль керування двигуном (ECM) |
| 12 | 10 | 2003-2004: Модуль керування кузовним обладнанням (BCM), протиугінна сигналізація, модуль керування протиугінною системою |
| 20 | 2005-2009 (5.3 л, 6.0 л): Форсунки, котушки запалювання (лівий бік) | |
| 10 | 2005-2009 (4.2 л): Модуль керування кузовним обладнанням (BCM), протиугінна сигналізація, модуль керування протиугінною системою | |
| 13 | 10 | Роз'єм причепа (правий покажчик повороту) |
| 14 | 30 | Компресор системи автоматичного регулювання рівня |
| 15 | 10 | Роз'єм причепа (ліхтарі заднього ходу) |
| 16 | 10 | Роз'єм причепа (лівий покажчик повороту) |
| 17 | 5 | Вимикач запалювання |
| 18 | 25 | Вимикач стоп-сигналу |
| 19 | 20 | Прикурювач, діагностичний роз'єм (DLC) |
| 20 | 10 | 5.3 л, 6.0 л: Реле кондиціонера |
| 21 | 20 | Реле паливного насоса, модуль керування трансмісією (PCM) |
| 22 | 15 | Реле електрорегульованих педалей (EAP) |
| 23 | 10 | Права фара далекого світла |
| 24 | 10 | Ліва фара далекого світла |
| 25 | 10 | Модуль керування трансмісією (PCM) / модуль керування двигуном (ECM) |
| 26 | 10 | Вимикач стоп-сигналу, привід блокування перемикання АКПП |
| 27 | 10 | Права фара ближнього світла |
| 28 | 10 | Ліва фара ближнього світла |
| 29 | 15 | Реле модуля приводу фар (HDM) |
| 30 | 25 | Модуль покажчиків повороту/сигналізації |
| 31 | 10 | Модуль керування кузовним обладнанням (BCM) |
| 32 | 10 | Модуль системи тиску подушки безпеки переднього пасажира (PPS), датчик та діагностичний модуль подушки безпеки (SDM), датчик перекидання |
| 33 | 10 | 2003-2008: Вентилятор охолодження двигуна (модуль приводу вентилятора) |
| 34 | 10 | Реле запалювання №1, реле кондиціонера, вимикач паркування/нейтралі (PNP), виконавчі механізми регулювання фар, інверторний модуль, вимикач стоп-сигналу, вимикач протибуксувальної системи, перемикач регулювання фар, комбінація приладів, багатофункціональний перемикач покажчиків повороту, внутрішньосалонне дзеркало заднього виду |
| 35 | 10 | 2003: Електромагніт продувки адсорбера EVAP, електромагніт вентиляції адсорбера EVAP |
| 15 | 2004-2009: Реле електрорегульованих педалей (EAP), ліхтарі заднього ходу (вимикач паркування/нейтралі (PNP)) | |
| 36 | 15 | 4.2 л: Модуль керування трансмісією (PCM) / модуль керування двигуном (ECM), форсунки, котушки запалювання |
| 15 | 5.3 л, 6.0 л: Модуль керування двигуном (ECM) | |
| 37 | 15 | 2004-2008 (4.2 л): Реле насоса вторинного повітря (AIR), насос вторинного повітря (AIR), електромагніт вторинного повітря (AIR) |
| 38 | 10 | 4.2 л: Модуль керування трансмісією (PCM), модуль керування приводом дросельної заслінки (TAC) |
| 15 | 2003-2004 (5.3 л): Підігрівані кисневі датчики | |
| 15 | 2009: Реле насоса вторинного повітря (AIR) | |
| 39 | 15 | 2003: Ліхтарі заднього ходу (вимикач паркування/нейтралі (PNP)) |
| 10 | 2004-2005: Електромагніт продувки адсорбера EVAP, електромагніт вентиляції адсорбера EVAP | |
| 40 | 10 | 2003-2005 (4.2 л): Підігрівані кисневі датчики |
| 15 | 2003-2004 (5.3 л): Підігрівані кисневі датчики | |
| 15 | 2005-2009 (5.3 л, 6.0 л): Електромагнітний клапан перемикання 1-2 (1-2 SS), електромагнітний клапан перемикання 2-3 (2-3 SS), електромагнітний клапан перемикання 3-2 (3-2 SS), електромагнітний клапан блокування гідротрансформатора (TCC), електромагнітний клапан блокування гідротрансформатора з широтно-імпульсною модуляцією (TCC PWM), модуль керування трансмісією (TCM) | |
| 41 | 20 | Реле омивача фар, реле електродвигуна склоочисника заднього скла |
| 42 | 15 | Реле передніх протитуманних фар |
| 43 | 30 | Електропроводка гальмівної системи причепа |
| 44 | 15 | Реле звукового сигналу |
| 45 | 10 | Комбінація приладів (IPC) |
| 46 | 10 | 2005-2009 (5.3 л, 6.0 л): Модуль керування двигуном (ECM) |
| 47 | 15 | 2005-2009: Регульоване керування напругою |
| 48 | 15 | 2009: Модуль керування двигуном (ECM) |
| 49 | 30 | Роз'єм причепа |
| 50 | 60 | ABS – електронний модуль керування гальмівною системою (EBCM) |
| 51 | 60 | 4.2 л: Реле насоса вторинного повітря (AIR) |
| 52 | 60 | 2006-2009: Система курсової стійкості (VSES) – електронний модуль керування гальмівною системою (EBCM) |
| 53 | – | |
| 54 | – | |
| 55 | 40 | 2006-2009: Модуль керування вентилятором, блок резисторів |
| 56 | 40 | Реле стартера, вимикач запалювання |
| 57 | – | |
| 58 | 40 | 2003-2005: Блок резисторів вентилятора опалювача (ручне керування), процесор керування вентилятором опалювача (автоматичне керування) |
| 59 | 40 | Вимикач запалювання |
| 60 | – | |
| 61 | – | |
| 62 | 125 | Блок запобіжників (салон) |
| 63 | 15 | 2009: Електромагніт продувки адсорбера системи вловлювання парів палива (EVAP), датчик масової витрати повітря (MAF)/температури повітря на впуску (IAT), вузол масляного колектора підйому клапанів (VLOM) |
| 64 | 15 | 2009 (Saab): Електромагніт продувки адсорбера системи вловлювання парів палива (EVAP), датчик масової витрати повітря (MAF)/температури повітря на впуску (IAT) |
| Реле | ||
| R1 | Насос склоомивача вітрового скла | |
| R2 | Фари далекого світла | |
| R3 | 2003-2004 (5.3 л): Запалювання (запобіжники: ‘5’, “10”, ‘11’) | |
| 2005-2009: Модуль керування трансмісією (PCM) / модуль керування двигуном (ECM) | ||
| R4 | 4.2 л: Кондиціонер | |
| 2009: Насос вторинного повітря (AIR) | ||
| R5 | – | |
| R6 | Стартер | |
| R7 | 5.3 л, 6.0 л: Кондиціонер | |
| R8 | Паливний насос | |
| R9 | Електрорегульовані педалі (EAP) | |
| R10 | Вентилятор охолодження двигуна | |
| R11 | Модуль приводу фар (фари ближнього світла) | |
| R12 | – | |
| R13 | Система омивача фар | |
| R14 | Насос склоомивача заднього скла | |
| R15 | Передня протитуманна фара | |
| R16 | Звуковий сигнал | |
Запобіжник номер 19 на 20A відповідає за роботу прикурювача.
Блоки в салоні
Блок запобіжників та реле в салоні автомобіля розташований під заднім пасажирським сидінням.
| № | A | Позначення |
|---|---|---|
| 1 | – | |
| 2 | – | |
| 3 | – | |
| 4 | – | |
| 5 | – | |
| 6 | – | |
| 7 | 3/10 | Модуль керування кузовним обладнанням (BCM) |
| 8 | 10 | Електронний модуль керування гальмівною системою (EBCM) |
| 9 | 3 | Модуль керування кузовним обладнанням (BCM) |
| 10 | – | |
| 11 | 15 | Вимикач керування роздавальною коробкою, компресор системи автоматичного регулювання рівня (ALC), виконавчий механізм переднього моста |
| 12 | 10 | Трансмісія, привід блокування перемикання АКПП, модуль керування двигуном (ECM), модуль керування трансмісією (PCM), модуль керування клапанами, електромагнітний клапан перемикання 3-2 (3-2 SS), електромагнітний клапан блокування гідротрансформатора (TCC) |
| 13 | 20 | Допоміжна розетка (передня), Допоміжна розетка (консоль), Допоміжна розетка (задня (2005-2009)) |
| 14 | 30 | Модуль керування системою опалення, вентиляції та кондиціонування (HVAC) |
| 15 | 10 | Комбінація приладів, модуль передніх пасажирських дверей (FPDM), вузол заднього ліхтаря (правий), габаритний вогонь (правий), покажчик повороту/габаритний вогонь |
| 16 | 10 | Роз'єм причепа (габаритні вогні) |
| 17 | 15 | Радіоприймач, цифрове радіо |
| 18 | 10 | Модуль керування кузовним обладнанням (BCM) |
| 19 | 10 | Модуль керування системою опалення, вентиляції та кондиціонування (HVAC), багатофункціональний перемикач покажчиків повороту, виконавчі механізми температури повітря, виконавчий механізм обігріву скла, виконавчий механізм рециркуляції, виконавчий механізм режиму, виконавчий механізм режиму консолі, вимикач протибуксувальної системи, електронний модуль керування гальмівною системою (EBCM), датчик швидкості/положення кермового колеса |
| 20 | 10 | Комбінація приладів, модуль дверей водія (DDM), вузол заднього ліхтаря (лівий), габаритний вогонь (лівий), покажчик повороту/габаритний вогонь |
| 21 | 10 | Лампа покажчика повороту/багатофункціональний перемикач, габаритні вогні, передня лампа парктроніка та покажчика повороту |
| 22 | 10 | Модуль керування системою опалення, вентиляції та кондиціонування (HVAC), модуль керування системою опалення, вентиляції та кондиціонування (допоміжний) |
| 23 | 10 | Модуль керування трансмісією (TCM) |
| 24 | 15 | Задні ліхтарі, модуль керування трансмісією (PCM), керування приводом дросельної заслінки (TAC), модуль керування двигуном (ECM), електропроводка гальмівної системи причепа, модуль керування трансмісією (TCM) |
| 25 | 25 | Електродвигун склоочисника |
| 26 | 10 | 2003-2006 (крім Saab): Модуль керування кузовним обладнанням (BCM) |
| 20 | 2006-2009 (крім Saab): Електродвигун люка | |
| 27 | 3 | Модуль керування кузовним обладнанням (BCM) |
| 28 | 10 | 2003-2006 Датчик зовнішньої вологості, програвач цифрових відеодисків (DVD) |
| 29 | 20 | Електродвигун люка |
| 30 | 10 | Відкривач гаражних воріт, диктофон, програвач цифрових відеодисків (DVD), модуль інтерфейсу зв'язку автомобіля (CIM) |
| 31 | 20 | EXT (2003-2006): Модуль задніх дверей |
| 32 | – | |
| 33 | – | |
| 34 | 10 | Блокування дверей (реле БЛОКУВАННЯ та реле ВІДМИКАННЯ) |
| 35 | 20 | 2003-2006: Модуль задніх дверей |
| 20 | EXT (2003-2006): Вимикачі та виконавчі механізми стекол задніх дверей, модуль люка | |
| 36 | 10 | 2005-2009: Модуль датчика вторгнення Cobra, датчик нахилу, модуль задніх дверей (LGM), модуль пам'яті сидіння – водія |
| 37 | 10 | Вузол правого заднього ліхтаря, габаритні вогні |
| 38 | 10 | Центральний верхній стоп-сигнал (CHMSL) |
| 39 | 10 | Ліхтарі освітлення номерного знака та лівий задній ліхтар |
| 40 | 30 | 2003-2006: Електродвигун вентилятора (допоміжний), процесор керування вентилятором (допоміжний) |
| 41 | 20 | 2003-2004: Допоміжна розетка (задня) |
| 42 | 20 | Аудіопідсилювач |
| 43 | 10 | Модуль передніх пасажирських дверей (FPDM) |
| 44 | 15 | Електродвигун склоочисника заднього скла |
| 45 | 10 | Модуль дверей водія (DDM) |
| 46 | 10 | 2003-2004 : Модуль пам'яті сидіння (водія), модуль пам'яті сидіння (переднього пасажира), датчик вторгнення Cobra та датчик нахилу |
| 47 | 10 | Задній протитуманний ліхтар |
| 48 | 10 | Модуль керування кузовним обладнанням (BCM) |
| 49 | 30 | Модуль задніх дверей |
| 50 | 10 | Модуль керування кузовним обладнанням (BCM) |
| 51 | 20 | Допоміжна силова розетка – передня/задня |
| 52 | 2 | Модуль керування кузовним обладнанням (BCM) |
| Автоматичний вимикач | ||
| 51 | 30 | Електрорегулювання сидіння, модуль пам'яті сидіння (водія), модуль пам'яті сидіння (переднього пасажира) |
| 52 | 25 | Електросклопідйомник (модуль дверей водія (DDM), вимикач лівого заднього скла) |
| 53 | 25 | Електросклопідйомник (модуль передніх пасажирських дверей (FPDM), вимикач правого заднього скла) |
| Реле | ||
| R1 | Задній протитуманний ліхтар | |
| R2 | Габаритні вогні, задні ліхтарі (запобіжники: ‘16’, ‘21’, “37”, ‘39’) | |
| R3 | Відмикання дверей (виконавчі механізми блокування задніх дверей) | |
| R4 | Блокування дверей (виконавчі механізми блокування задніх дверей) | |
| R5 | EXT (2003-2006): Вимикачі та виконавчі механізми стекол задніх дверей, модуль люка | |
| R6 | – | |
| R7 | – | |
| R8 | – | |
