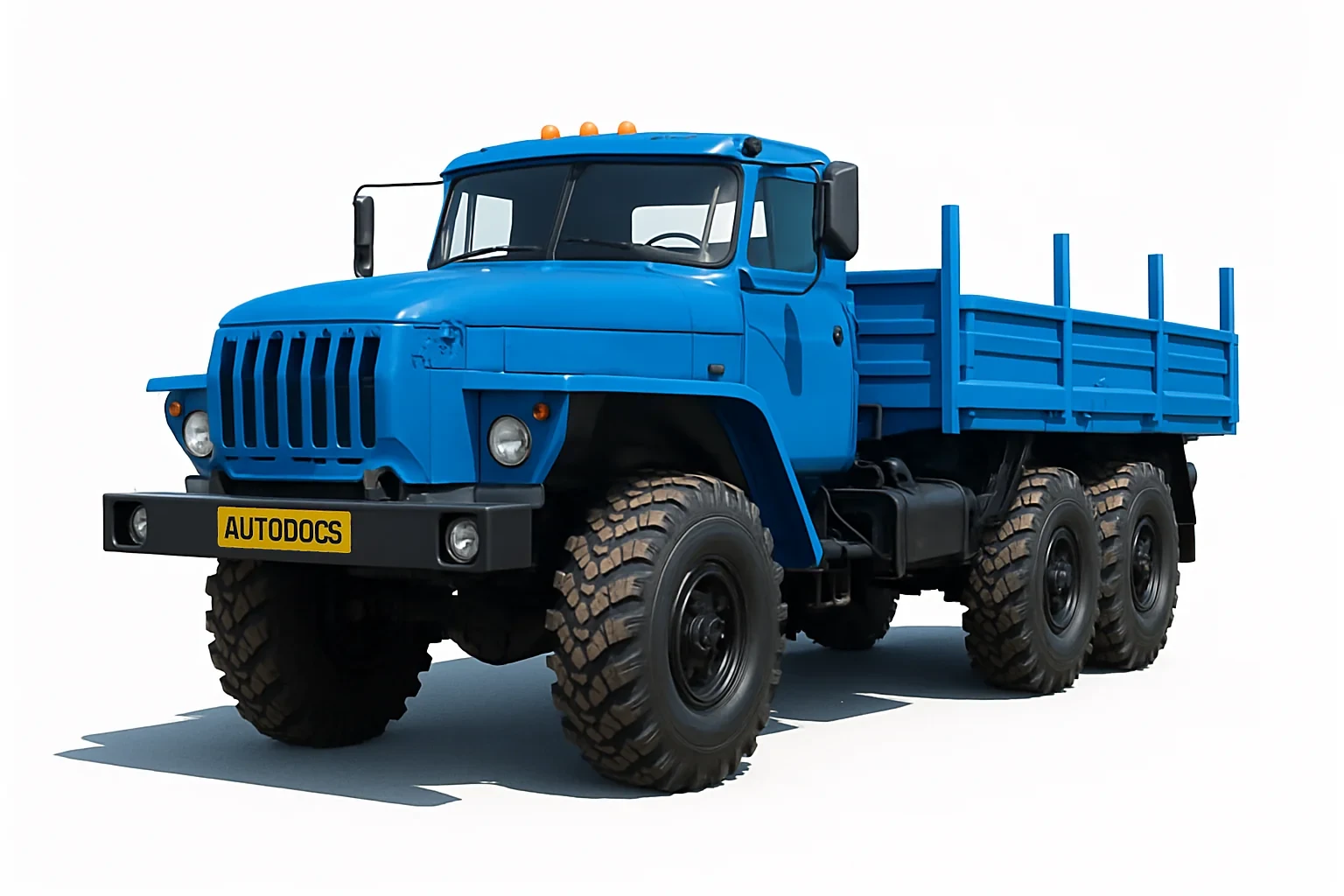

Урал 4320 вантажний автомобіль підвищеної прохідності випускається з різними модифікаціями та змінами з 1977 року до теперішнього часу переважно з дизельними двигунами. За цей час Урал кілька разів проходив модернізацію. У цій статті ви знайдете докладний опис запобіжників і реле Урал 4320 зі схемами блоків і фотографіями, а також повну електричну схему з'єднань.
Призначення елементів у блоках та їх розташування може відрізнятися від представленого та залежить від року випуску та рівня оснащення Вашого Уралу 4320.
Електросхема
[ завантажити ]
Опис
| 1 | Ліхтар передній |
| 2 | Повторювач покажчика повороту бічний |
| 3 | Фара ближнього світла |
| 4 | Панель сполучна |
| 5 | Реле звукових сигналів |
| 6 | Свічка факельна ЕФУ |
| 7 | Сигнал електричний високого тону |
| 8 | Запобіжник |
| 9 | Електродвигун передпускового підігрівача |
| 10 | Датчик вказівника температури охолоджувальної рідини |
| 11 | Сигнал електричний низького тону |
| 12 | Свічка іскрова передпускового підігрівача |
| 13 | Джерело високої напруги |
| 14 | Вимикач електродвигуна передпускового підігрівача |
| 15 | Вимикач свічки передпускового підігрівача |
| 16 | Генератор |
| 17 | Регулятор напруги |
| 18 | Клапан електромагнітний ЕФУ |
| 19 | Фільтр конденсаторний |
| 20 | Реле факельних свічок |
| 21 | Лампа підкапотна |
| 22 | Реле відключення регулятора напруги |
| 23 | Резистор додатковий з електротермічним реле |
| 24 | Вимикач сигналу |
| 25 | Датчик аварійного падіння тиску олії |
| 26 | Датчик тиску масла |
| 27 | Датчик забруднення маслофільтру |
| 28 | Датчик аварійного перегріву рідини, що охолоджує |
| 29 | Клапан електромагнітний передпускового підігрівача |
| 30 | Клапан електромагнітний, муфти вентилятора |
| 31 | Реле блокування вимикача акумуляторних батарей |
| 32 | Реле вмикання муфти вентилятора |
| 33 | Нагрівач палива, передпускового підігрівача |
| 34 | Вимикач електромагнітного клапана передпускового підігрівача |
| 35 | Вимикач підігріву палива |
| 36 | Перемикач муфти вентилятора |
| 37 | Термо – реле |
| 38 | Стартер |
| 39 | Блок запобіжників нижній |
| 40 | Блок запобіжників верхній |
| 41 | Перемикач обігрівача кабіни. |
| 42 | Опір електродвигуна обігрівача |
| 43 | Вимикач плафона кабіни |
| 44 | Вимикач фари-прожектора |
| 45 | Вимикач ліхтарів автопоїзда знака |
| 46 | Електродвигун обігрівача |
| 47 | Вимикач задніх протитуманних ліхтарів |
| 48 | Реле задніх протитуманних ліхтарів |
| 49 | Блок контрольних ламп правий |
| 50 | Сигналізатори: включення ЕФП |
| 51 | Покажчиків повороту автомобіля |
| 52 | Покажчиків повороту причепа |
| 53 | Включення БУДИНОК |
| 54 | Включення КОМ |
| 55 | Запобіжник плавкий 6A |
| 56 | Запобіжник плавкий 10А |
| 57 | Перемикач світла фар центральний |
| 58 | Кнопка увімкнення ЕФУ |
| 59 | Вимикач світлової аварійної сигналізації |
| 60 | Переривник покажчиків повороту |
| 61 | Панель сполучна |
| 62 | Перемикач покажчиків повороту |
| 63 | Реле допоміжного гальма |
| 64 | Вимикач допоміжного гальма |
| 65 | Фара – прожектор. |
| 66 | Розетка переносної лампи |
| 67 | Реле блокування стартера |
| 68 | Вимикач стартера та приладів |
| 69 | Вимикач підсвічування реостатний приладів |
| 70 | Реле включення стартера |
| 71 | Вимикач сигналу гальмування |
| 72 | Запобіжник термо – біметалічний |
| 73 | Датчик мінімального тиску |
| 74 | Перемикач світла фар ножний |
| 75 | Вимикач сигналізатора несправності гальм |
| 76 | Кнопка увімкнення акумуляторних батарей |
| 77 | Кнопка керування скло омивачем |
| 78 | Датчик рівня палива |
| 79 | Перемикач склоочисника |
| 80 | Сигналізатор звуковий (Зумер) |
| 81 | Сигналізатор гальма стоянки |
| 82 | Сигналізатор кута складання напівпричепа |
| 83 | Вимикач сигналізатора гальма стоянки |
| 84 | Сигналізатор аварійної температури охолоджувальної рідини |
| 85 | Сигналізатор несправності гальм |
| 86 | Сигналізатор мінімального тиску повітря у пневмосистемі |
| 87 | Сигналізатор засмічення маслофільтра. |
| 88 | Блок контрольних ламп лівий |
| 89 | Реле гальма стоянки |
| 90 | Сигналізатор резерву палива |
| 91 | Манометр шинний |
| 92 | Покажчик рівня палива |
| 93 | Покажчик струму |
| 94 | Сигналізатор далекого світла фар |
| 95 | Спідометр |
| 96 | Тахометр |
| 97 | Сигналізатор аварійного падіння тиску олії |
| 98 | Покажчик тиску олії |
| 99 | Покажчик температури охолоджувальної рідини |
| 100 | Манометр двострілковий |
| 101 | Сигналізатор увімкнення блокування міжколісного диференціала |
| 102 | Плафон кабіни |
| 103 | Розетка зовнішнього запуску |
| 104 | Вимикач світла заднього ходу |
| 105 | Вимикач акумулятора. |
| 106 | Датчик включення КОМ |
| 107 | Датчик включення |
| 108 | Ліхтар знака автопоїзда |
| 109 | Акумуляторні батареї |
| 110 | Електродвигун склоомивача |
| 111 | Електродвигун склоочисника |
| 112 | Ліхтар задній протитуманний |
| 113 | Ліхтар задній |
| 114 | Вимикач сигналу кузова |
| 115 | Ліхтар заднього ходу |
| 116 | Ліхтар освітлення номерного знаку |
| 117 | Розетка штепсельна |
| 118 | Датчик увімкнення блокування міжколісного диференціалу |
| 119 | Ліхтар підкузовного підсвічування |
Блок запобіжників
Знаходиться на панелі приладів, за захисною кришкою. На кришці кожного блоку вказано силу струму, на яку розраховані розміщені під нею запобіжники.
Схема
Призначення
Верхній блок
- ланцюг протитуманних фар
- ланцюг лампи фар-прожектора
- ланцюг переносної та підкапотної ламп, ланцюг живлення блоків контрольних ламп
- ланцюг лампи плафона кабіни, ліхтарів знака автопоїзда та ламп «стоп-сигналу»
- ланцюг електродвигуна обігрівача та ліхтаря заднього ходу
- ланцюг живлення приладів та зумера
Нижній блок
- лівий габаритний вогонь
- правий габарит та освітлення приладів
- ближнього світла лівої фари
- ближнього світла правої фари
- далекого світла лівої фари
- далекого світла правої фари
Інші окремі запобіжники знаходяться під капотом (дивіться схему). Наприклад, ланцюг живлення підігрівача захищений від коротких замикань біметалевим запобіжником 291.3722 на 30 А.
Опис модернізованих моделей
У пізніших моделях сам блок запобіжників розміщений там же, але виконаний в іншому вигляді.
В окремих модернізованих моделях Урал блок запобіжників та реле може знаходитися в панелі з правого боку, з боку пасажира, за захисною кришкою, на якій буде нанесено актуальну схему.
Блок із реле
Основні реле кріпляться на щитку передка під капотом Уралу.
Тут можуть бути: реле звукового сигналу, реле вентилятора, реле стартера, переривників поворотів, реле гальма стоянки і т.д.
