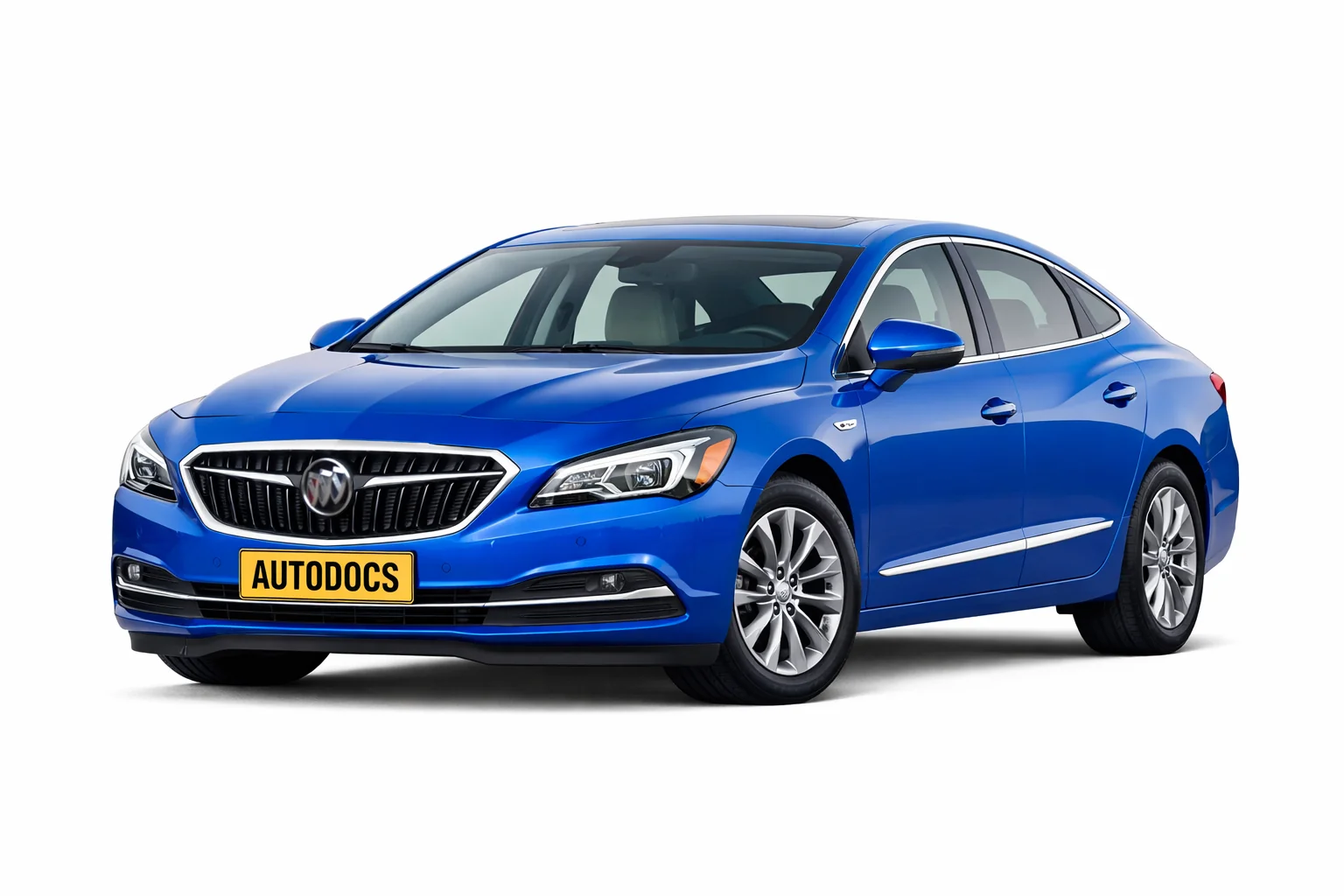

Buick LaCrosse 3-го покоління випускався у 2017, 2018, 2019, 2020, 2021, 2022, 2023 роках. За цей час модель оновлювалася. У цьому пості ми представимо опис запобіжників та реле Buick LaCrosse 3G з діаграмами блоків запобіжників, їх розташуванням та прикладами виконання. Виділимо запобіжник прикурювача.
Призначення запобіжників та реле, а також їх кількість у блоках може відрізнятися від представлених та залежить від року випуску, рівня електрообладнання та регіону постачання вашого автомобіля.
Блоки в салоні
Всередині автомобіля блок запобіжників та реле розташований з лівого боку в нижній частині панелі приладів, за захисною кришкою. Щоб отримати доступ до блоку, натисніть на бічні сторони кришки та потягніть, щоб від'єднати її від панелі приладів. Потім потягніть її на себе.
Сам блок запобіжників виглядатиме приблизно так.
| № | Призначення |
|---|---|
| F1 | Ліве скло |
| F2 | Праве скло |
| F3 | Не використовується |
| F4 | Вентилятор HVAC |
| F5 | Акумулятор 2 |
| F6 | Електрорегулювання рульової колонки |
| F7 | Не використовується |
| F8 | Акумулятор 3 |
| F9 | Блок керування двигуном / Акумулятор |
| F10 | Блок керування кузовом 2 Увімк/Вимк |
| F11 | Не використовується |
| F12 | Не використовується |
| F13 | Не використовується |
| F14 | Не використовується |
| F15 | Блок керування трансмісією Увімк/Вимк |
| F16 | Підсилювач |
| F17 | Не використовується |
| F18 | Акумулятор 7 |
| F19 | Не використовується |
| F20 | Акумулятор 1 |
| F21 | Акумулятор 4 |
| F22 | Акумулятор 6 |
| F23 | Електрозамок рульової колонки |
| F24 | Модуль визначення та діагностики або Діагностичний модуль подушок безпеки / Модуль визначення пасажира |
| F25 | Діагностичний роз'єм |
| F26 | Не використовується |
| F27 | Інвертор AC DC |
| F28 | Не використовується |
| F29 | Блок керування кузовом 8 |
| F30 | Верхня консоль |
| F31 | Керування рульовим колесом |
| F32 | Не використовується |
| F33 | HVAC |
| F34 | Центральний шлюзовий модуль |
| F35 | Інтегрований модуль керування шасі |
| F36 | Зарядний пристрій |
| F37 | Допоміжна розетка / Прикурювач |
| F38 | OnStar |
| F39 | Монітор |
| F40 | Виявлення об'єктів |
| F41 | Блок керування кузовом 1 Увімк/Вимк |
| F42 | Радіо |
| F43 | Автоматичний вимикач 1 / Задня допоміжна розетка |
| F44 | Автоматичний вимикач 2 / Передня допоміжна розетка |
| Реле | |
| K1 | Не використовується |
| K2 | Збережене живлення аксесуарів |
| K3 | Не використовується |
| K4 | Не використовується |
| K5 | Логістика |
Запобіжники, що відповідають за прикурювач та розетки в Buick LaCrosse, позначені наступним чином: запобіжник № F37 (Допоміжна розетка/Прикурювач), запобіжник № 43 (Задня допоміжна розетка) та запобіжник № 44 (Передня допоміжна розетка), всі вони розташовані в блоці запобіжників у салоні.
Моторний відсік
Під капотом, у моторному відсіку з правого боку, встановлено основний блок із запобіжниками та реле.
| № | Позначення |
|---|---|
| 1 | Не використовується |
| 2 | Не використовується |
| 3 | Насос ABS |
| 5 | Інвертор AC DC |
| 6 | Задній замок |
| 7 | Ліва фара повороту |
| 8 | Склопідйомники / Дзеркало заднього виду / Електропривід сидінь |
| 9 | Підсилювач двигуна |
| 10 | Напівактивна система демпфування – Діагностичний модуль подушок безпеки / Модуль визначення пасажира – eAssist |
| 11 | DC DC Акумулятор 1 |
| 12 | Обігрів заднього скла |
| 13 | Обігрів дзеркал |
| 14 | Не використовується |
| 15 | Пасивний вхід / Пасивний запуск |
| 16 | Передні склоочисники |
| 17 | Електропривід пасажирського сидіння |
| 18 | Клапан ABS |
| 19 | Електропривід сидіння водія |
| 21 | Люк |
| 22 | Права фара повороту |
| 23 | Автоматичне коригування фар |
| 24 | Не використовується |
| 26 | Блок керування трансмісією / Запалювання |
| 27 | Панель приладів / Запалювання |
| 28 | Електронний точний перемикач / Запалювання |
| 29 | Камера заднього виду / Вентиляція |
| 30 | Лампа несправності / Соленоїд перемикання |
| 32 | Соленоїд вентиляції адсорбера |
| 33 | Обігрів передніх сидінь |
| 34 | Обігрів задніх сидінь / Модуль безпеки кузова / Вентилятор акумуляторної системи зберігання енергії або BSM (eAssist) / Модуль керування вентилятором / Модуль керування демпфуванням (SADS) |
| 35 | Протитуманні фари |
| 36 | Паливний модуль |
| 38 | Не використовується |
| 39 | Не використовується |
| 40 | Замок рульової колонки |
| 41 | Не використовується |
| 43 | Обігрів рульового колеса |
| 44 | Коректор фар / Вентиляція задніх сидінь |
| 45 | Не використовується |
| 46 | Блок керування двигуном / Запалювання |
| 47 | Не використовується |
| 48 | Підсилювач двигуна / Лівий вентилятор охолодження |
| 49 | DC DC акумулятор 2 / AWD |
| 50 | Не використовується |
| 51 | Не використовується |
| 52 | Не використовується |
| 53 | Не використовується |
| 54 | Не використовується |
| 55 | Не використовується |
| 56 | Не використовується |
| 57 | Допоміжний насос трансмісії |
| 58 | TRCM |
| 59 | Фари далекого світла |
| 60 | Вентилятор охолодження |
| 61 | Не використовується |
| 62 | Не використовується |
| 63 | Не використовується |
| 65 | Кондиціонер HEV |
| 67 | Не використовується |
| 68 | Не використовується |
| 69 | Права газорозрядна фара ближнього світла |
| 70 | Ліва газорозрядна фара ближнього світла |
| 72 | Шестерня стартера |
| 74 | Електродвигун стартера |
| 75 | Блок керування двигуном |
| 76 | Силовий агрегат – поза двигуном |
| 77 | Не використовується |
| 78 | Клаксон |
| 79 | Насос омивача |
| 81 | Блок керування трансмісією / Блок керування двигуном |
| 82 | Не використовується |
| 83 | Котушки запалювання |
| 84 | Силовий агрегат – на двигуні або Котушка |
| 85 | Вимикач блоку керування двигуном 2 |
| 86 | Вимикач блоку керування двигуном 1 |
| 87 | Насос додаткового повітря SAI |
| 88 | Аерозатвор |
| 89 | Омивач фар |
| 91 | Не використовується |
| 92 | Насос TPIM мотор-генератора |
| 93 | Коректор фар |
| 95 | Соленоїд додаткового повітря SAI |
| 96 | Підігрівач палива |
| 97 | Не використовується |
| 99 | Насос охолоджувальної рідини |
| Реле | |
| 4 | Інвертор AC DC |
| 20 | Обігрів заднього скла |
| 25 | Керування переднім склоочисником |
| 31 | Run/Crank |
| 37 | Швидкість переднього склоочисника |
| 42 | Допоміжний насос трансмісії |
| 64 | Керування кондиціонером |
| 66 | Силовий агрегат |
| 71 | Газорозрядні фари ближнього світла |
| 73 | Електродвигун стартера |
| 80 | Шестерня стартера |
| 90 | Соленоїд додаткового повітря SAI |
| 94 | Омивач фар |
| 98 | Насос додаткового повітря SAI |
Багажне відділення
Ще один блок запобіжників та реле розташований у багажному відділенні з лівого боку за захисною кришкою.
| № | Позначення |
|---|---|
| 1 | Пусто |
| 2 | Пусто |
| 3 | Інтерфейсний модуль причепа |
| 4 | Пусто |
| 5 | Датчик дверей багажника без ключа |
| 6 | Пусто |
| 7 | Пусто |
| 8 | Електричні задні двері |
| 9 | Пусто |
| 10 | Пусто |
| 11 | Розетка причепа |
| 12 | Обігрів переднього лівого сидіння |
| 13 | Обігрів переднього правого сидіння |
| 14 | Пусто |
| 15 | Обігрів задніх сидінь 1 |
| 16 | Обігрів задніх сидінь 2 |
| 17 | Пусто |
| 18 | Розетка причепа |
| 19 | Пусто |
| 20 | Пусто |
| 21 | Пусто |
| 22 | Електричні задні двері |
