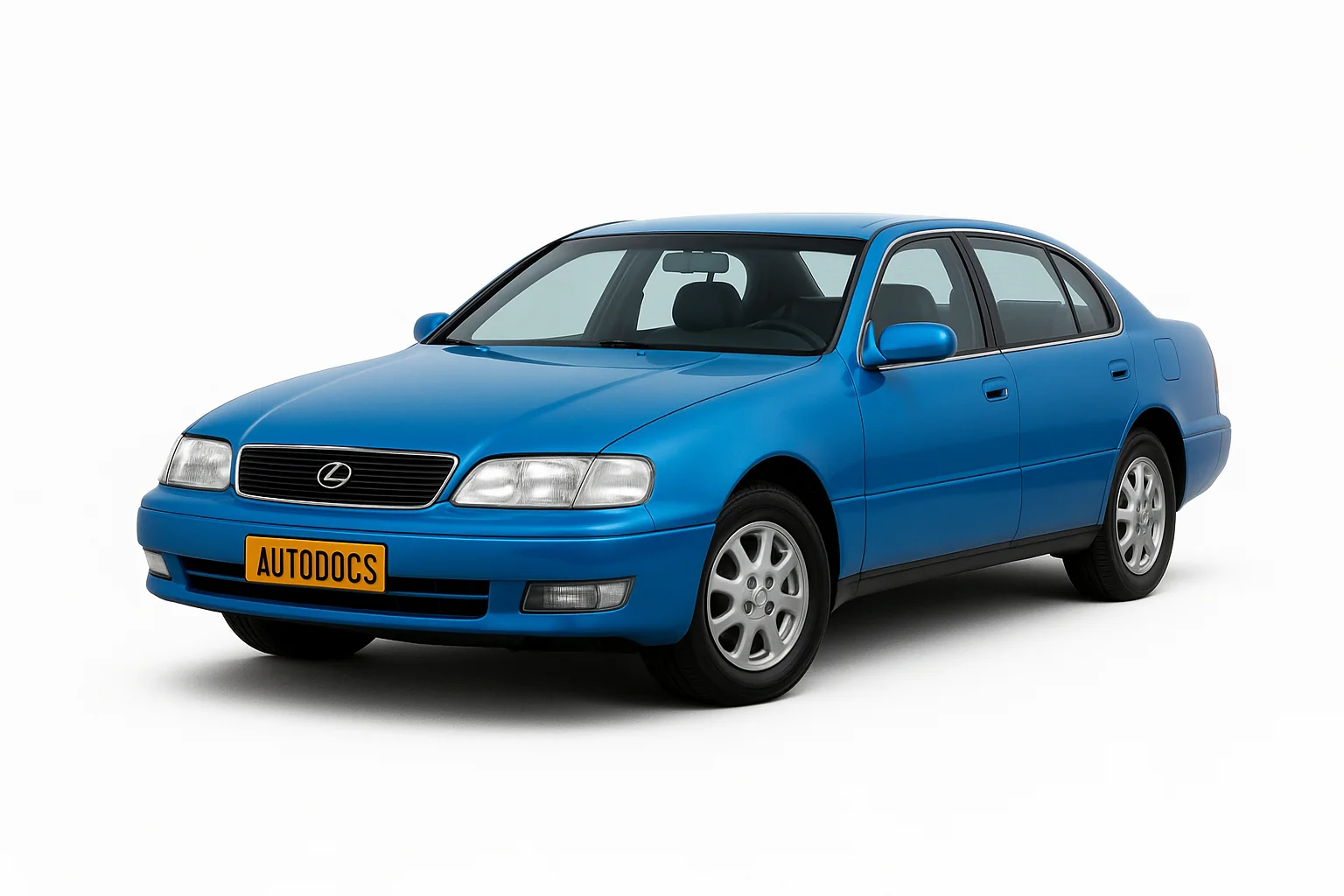

Lexus GS 300 1 покоління випускався в 1991 1992 1993 1993 1994 1995 і 1996 році з позначеннями S140 S141 S147. У цьому матеріалі ви зможете знайти інформацію про розташування всіх електронних блоків управління, докладний опис запобіжників і реле Лексус ГС 300 1 покоління з їхніми фотографіями та схемами блоків. Виділимо запобіжник, що відповідає за прикурювач.
Розташування блоків може відрізнятись від представленого і залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Зміст
Блоки в кабіні
Розташування
| № | Опис |
|---|---|
| 1 | Інтегроване реле |
| 2 | Реле денних ходових вогнів |
| 3 | Блок реле |
| 4 | Блок керування протиугінною системою |
| 5 | Блок запобіжників |
| 6 | Реле склоочисника |
| 7 | Розподільчий блок |
| 8 | Блок керування кондиціонером |
| 9 | Блок керування антипробуксовочною системою |
| 10 | Підсилювач кондиціонера |
| 11 | Блок керування антиблокувальною системою та антипробуксовувальною системою |
| 12 | Реле обігрівача |
| 13 | Блок керування двигуном (M/T) / Блок керування двигуном та автоматичною коробкою передач (A/T) |
| 14 | Блок керування блокуванням селектора коробки передач |
| 15 | Центральний блок подушок безпеки |
| 16 | Блок керування круїз-контролем |
| 17 | Блок PPS |
| 18 | Блок керування рульовою колонкою |
Блок запобіжників
Він знаходиться в нижній частині панелі приладів з боку рульового управління, за захисною кришкою
Звіряйте призначення елементів зі своїми схемами на кришці блоків.
Варіант 1
Варіант 2
| № | Позначення |
|---|---|
| SEAT HTR | Підігрів сидінь |
| STOP | Лампи стоп-сигналу, додатковий стоп-сигнал, блокування селектора коробки передач, ABS, TRC, система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива |
| GAUGE | Комбінація приладів, лампи заднього ходу, обігрів заднього скла, обігрів дзеркал, блок керування обігрівачем, кондиціонер, сервісні індикатори, застережливий зумер, система зарядки, індикатори автоматичної коробки передач, денні ходові вогні |
| ECU-IG | Блокування селектора коробки передач, телефон, центральний замок, ремені безпеки, ABS, TRC, підсилювач рульового управління, круїз-контроль, система регулювання нахилу і висоти рульової колонки, антена, вентилятор системи охолодження, підсвічування панелі приладів, система автоматичного освітлення, селектор коробки передач |
| CIG | Прикурювач (передній/задній), годинник, кондиціонер, аудіо система, блокування селектора коробки передач, система подушок безпеки SRS, центральний замок, дзеркала з електроприводом, антена, протиугінна система |
| — | — |
| TURN | Покажчики повороту |
| WIPER | Склоочисник та омивач, очищувачі фар |
| PANEL | Індикатори автоматичної коробки передач, блок керування обігрівачем, аварійна сигналізація, освітлення бардачка, підсвітка попільнички, годинник, підсвітка прикурювача, аудіосистема, селектор коробки передач, підсвітка панелі приладів, денні ходові вогні |
| SRS | Система подушок безпеки SRS |
| TAIL | Габаритне світло, освітлення номерного знака |
| MIR HTR | Дзеркала з підігрівом |
| POWER | Склопідйомники, люк, сидіння з електроприводом, центральний замок, регулювання рульової колонки, силове реле (POWER) |
| DEFOG | Обігрів заднього скла, запобіжник: "MIR HTR" |
| DOOR | Двері, центральний замок. |
За прикурювач відповідає запобіжник, позначений як CIG.
Реле
Зі зворотного боку блоку можуть кріпитися реле.
| № | Призначення |
|---|---|
| R1 | Перемичка (Short pin) |
| R2 | Габаритне світло |
| R3 | Обігрів заднього скла |
Блок реле
| № | Позначення |
|---|---|
| R1 | Покажчики повороту (аварійні) |
| R2 | Денні ходові вогні №4 |
| R3 | Протитуманне світло |
| R4 | Силове реле (склопідйомники, люк, центральний замок, рульова колонка, сидіння з електроприводом) |
Додаткові елементи
| № | Опис |
|---|---|
| 1 | Реле люка |
| 2 | Блок керування блокуванням дверей |
| 3 | Аудіо підсилювач |
| 4 | Реле антени |
| 5 | Блок керування паливним насосом |
Блоки під капотом
Розташування
| № | Позначення |
|---|---|
| 1 | Блок запобіжників і реле |
| 2 | Реле очищувачів фар |
| 3 | Реле антипробуксовочної системи |
Блок запобіжників і реле
| № | A | Призначення |
|---|---|---|
| 1 | 15 | FOG - Протитуманне світло |
| 2 | 7,5 | DRL - Денні ходові вогні |
| 3 | 10 | TRAC - Анти пробуксовувальна система |
| 4 | 10 | DOME - Освітлення салону, люк, круїз-контроль, індикатор відчинених дверцят, персональне освітлення, освітлення багажного відсіку, освітлення в дверях, освітлення простору для ніг, підсвічування замка запалювання, годинник ABS, антена, аудіосистема, протиугінна система, система бездротового дистанційного керування |
| 5 | 7,5 | ECU-B - Система бездротового дистанційного керування, ABS, TRC, круїз-контроль, денні ходові вогні, кондиціонер |
| 6 | 7,5 | ALT SENSING - Система заряджання |
| 7 | 15 | AM2 - Система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива, система подушок безпеки SRS, індикатор заряду акумулятора, система запалювання, комбінація приладів, сервісні індикатори, попереджувальний зумер |
| 8 | 15 | TEL - Телефон |
| 9 | 20 | HAZ HORN - Аварійна сигналізація, звуковий сигнал |
| 10 | 20 | EFI - Блок керування автоматичною коробкою передач, система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива |
| 11 | 25 | RADIO NO. 1 - Аудіо система, антена |
| 12 | 30 | IG2 - Система запалювання |
| 13 | 7,5 | OBD II - 1996-1997: Діагностичний роз'єм |
| 14 | 15 | HEAD RH - Права фара |
| 10 | HEAD RH-UPR - Дальнє праве світло | |
| 15 | 15 | HEAD LH - Ліва фара |
| 10 | HEAD LH-UPR - Дальнє ліве світло | |
| 16 | 10 | HEAD RH-LWR - Ближнє праве світло |
| 17 | 10 | HEAD LH-LWR - Ближнє ліве світло |
| 18 | 30 | RDI FAN - Вентилятор системи охолодження |
| 19 | — | |
| 20 | 40 | AM1 - Замок запалювання, запобіжники: "ECU-IG", "WIPER", "GAUGE", "TURN", "SEAT-HTR", "CIG" |
| 21 | 50 | HEATER - Реле обігрівача |
| 22 | 60 | ABS - Головне реле вентилятора системи охолодження, реле антипробуксовочної системи, реле антиблокувальної системи гальм, запобіжники: "TRAC" |
| 23 | 100 | ALT - Реле габаритного світла, генератор, запобіжники: "FOG", "AM1", "HEATER", "DEFOG", "ABS", "STOP", "SRS", "POWER" |
| 24 | 50 | MAIN - Реле фар, реле денних ходових вогнів №2, реле стартера |
| 25 | 40 | ABS No.2 - Мотор антипробуксовочної системи, мотор антиблокувальної системи гальм |
| Реле | ||
| R1 | Денні ходові вогні №3 | |
| R2 | Вентилятор системи охолодження | |
| R3 | Денні ходові вогні №2 | |
| R4 | Опалювач | |
| R5 | Перемичка (Short pin) | |
| R6 | Муфта компресора кондиціонера | |
| R7 | Стартер | |
| R8 | Двигун ABS | |
| R9 | ABS | |
| R10 | Головний вентилятор системи охолодження | |
| R11 | Запалювання (IG2) | |
| R12 | Фари | |
| R13 | Антипробуксовочна система | |
| R14 | Звуковий сигнал | |
| R15 | Блок керування двигуном (EFI) | |
Електросхема
Потрібно більше інформації? Вивчіть схеми електричних компонентів Lexus GS300:"скачати".
