Buick LaCrosse 2-го покоління випускався у 2010, 2011, 2012, 2013, 2014, 2015, 2016 роках. За цей час модель зазнала рестайлінгу. У нашій статті ми представимо опис запобіжників та реле Buick LaCrosse 2 зі схемами блоків запобіжників, їх розташуванням та фото прикладами виконання. Виділимо запобіжник прикурювача.
Кількість елементів у блоках та їх призначення може відрізнятися від показаного і залежить від року випуску та країни постачання вашого Buick LaCrosse 2.
Блоки в салоні

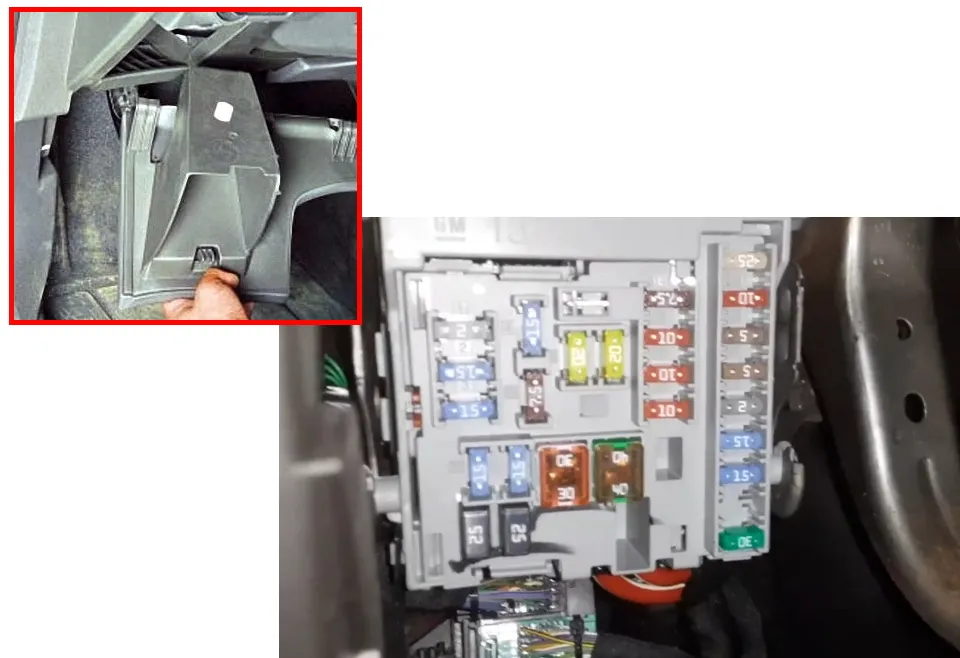

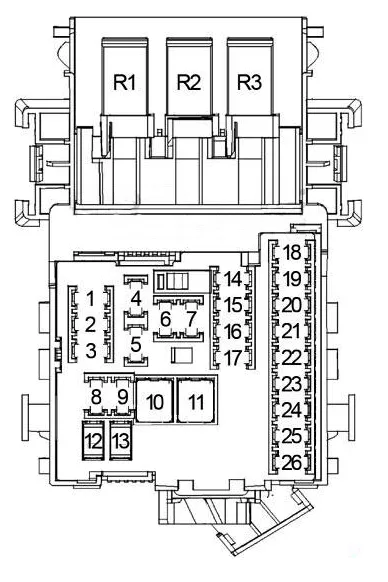

Блок запобіжників розташований під панеллю приладів з боку водія, за бардачком.
| № | A | Призначення |
|---|---|---|
| 1 | 2 | Перемикач керування рульовим колесом |
| 2 | 15 | Блок керування кузовом (BCM) |
| 3 | 15 | Блок керування кузовом (BCM) |
| 4 | 15 | Аудіосистема |
| 5 | 7,5 | Модуль інтерфейсу зв'язку транспортного засобу (VCIM) |
| 6 | 20 | Розетка додаткового обладнання (Центральна консоль 1) |
| 7 | 20 | Розетка додаткового обладнання (Центральна консоль 2) |
| 8 | 15 | Блок керування кузовом (BCM) |
| 9 | 15 | 15A Блок керування кузовом (BCM) |
| 10 | 30 | Блок керування кузовом (BCM) |
| 11 | 40 | Модуль керування клімат-контролем |
| 12 | 25 | Автоматичний вимикач: Пасажирське сидіння |
| 13 | 25 | Автоматичний вимикач: Сидіння водія, Модуль керування пам'яттю сидіння |
| 14 | 7,5 | Діагностичний роз'єм |
| 15 | 10 | Модуль датчиків і діагностики системи утримання (SDM) |
| 16 | 10 | Засувка кришки багажного відділення |
| 17 | 10 | Модуль керування клімат-контролем |
| 18 | 25 | Аудіосистема |
| 19 | 10 | Проєкційний дисплей (HUD), Модуль відображення інформації, Модуль інтерфейсу мультимедіаплеєра, Керування радіо/клімат-контролем |
| 20 | 5 | Модуль системи визначення присутності пасажира (PPS) для подушки безпеки |
| 21 | 5 | Комбінація приладів (IPC) |
| 22 | 2 | Замок запалювання |
| 23 | 15 | Блок керування кузовом (BCM) |
| 24 | 15 | Блок керування кузовом (BCM) |
| 25 | – | |
| 26 | 30 | Модуль керування живленням аксесуарів AC/DC |
| Реле | ||
| R1 | Аксесуари | |
| R2 | – | |
| R3 | Відмикання кришки багажного відділення | |
Запобіжники під номерами 6 та 7 на 20A відповідають за роботу прикурювача та додаткових розеток.
Моторний відсік

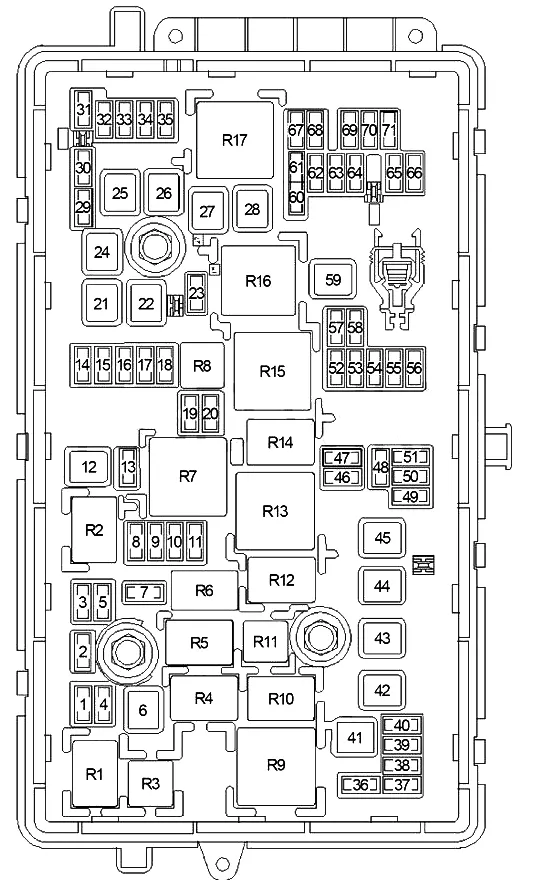

Основний блок запобіжників

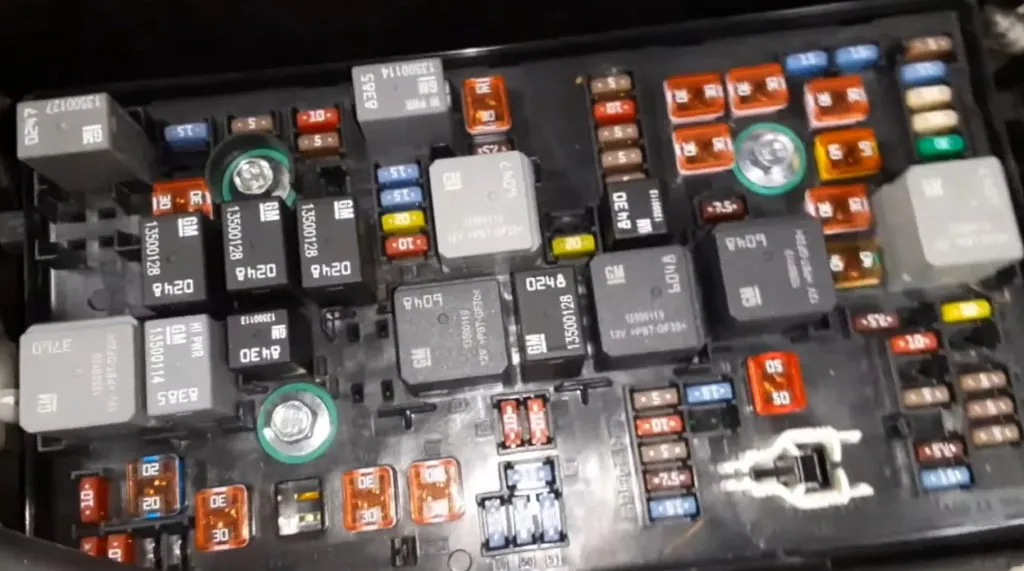

Основний блок запобіжників та реле знаходиться зліва, поруч з акумулятором, і закритий захисною кришкою.
| № | A | Позначення |
|---|---|---|
| 1 | 15 | Клапанний вузол керування трансмісією |
| 2 | 5 | Блок керування двигуном (ECM) |
| 3 | 10 | ’14: Муфта компресора кондиціонера |
| 4 | – | |
| 5 | 5 | Блок керування двигуном (ECM) |
| 6 | 30 | Електродвигун склоочисника вітрового скла |
| 7 | – | |
| 8 | 15 | 3.0L (LF1), 3.6L (LLT, LFX): Котушки запалювання, Блок керування двигуном (ECM) |
| 9 | 15 | 3.0L (LF1), 3.6L (LLT, LFX), 2.4L (LUK): Котушки запалювання, Блок керування двигуном (ECM) |
| 10 | 20 | Блок керування двигуном (ECM) |
| 11 | 10 | 3.0L (LF1), 3.6L (LLT, LFX): Датчики кисню з підігрівом |
| 10 | 3.6L (LFX): Датчики кисню з підігрівом, Датчик масової витрати повітря (MAF)/Датчик температури впускного повітря (IAT), Датчик складу пального | |
| 12 | 30 | Стартер |
| 13 | 7,5 | Модуль керування паливним насосом, Клапанний вузол керування трансмісією |
| 14 | 5 | 2.4L (LUK – Гібрид): Насос охолоджувальної рідини опалювача |
| 15 | 10 | 2.4L (LUK – Гібрид): Модуль керування стартером/генератором |
| 16 | 7,5 | 3.6L (LLT): Датчик масової витрати повітря (MAF)/Датчик температури впускного повітря (IAT) |
| 17 | 5 | Модуль датчиків і діагностики системи утримання (SDM) |
| 18 | – | |
| 19 | – | |
| 20 | – | |
| 21 | 30 | Перемикач склопідйомника (Лівий задній/Правий задній) |
| 22 | 30 | Модуль керування люком, Модуль електродвигуна шторки люка |
| 23 | 10 | Модуль керування підсилювачем керма |
| 7,5 | 2.4L (LUK – Гібрид): Гібридна/електрична акумуляторна батарея | |
| 24 | 30 | “14: Перемикач склопідйомника (Лівий передній/Правий передній) |
| 25 | – | |
| 26 | 60 | ABS |
| 27 | 30 | Модуль керування стоянковим гальмом |
| 28 | 40 | Обігрівач заднього скла |
| 29 | 15 | Перемикач регулювання поперекової підтримки сидіння – Водій |
| 30 | 15 | 2.4L (LUK-Гібрид): Вентилятор охолодження гібридної/електричної акумуляторної батареї |
| 31 | – | |
| 32 | 15 | Блок керування кузовом (BCM) |
| 33 | 25 | Модуль керування підігрівом сидінь |
| 25 | Модуль пам'яті сидіння | |
| 34 | 25 | ABS |
| 35 | 30 | Підсилювач аудіосистеми |
| 36 | 10 | Адаптивне переднє освітлення (AFL) |
| 37 | 10 | Права фара (дальнє світло), Привід соленоїда дальнього світла (правий) |
| 38 | 10 | Ліва фара (дальнє світло), Привід соленоїда дальнього світла (лівий) |
| 39 | – | |
| 40 | – | |
| 41 | 20 | Електродвигун насоса підсилювача гальм |
| 42 | 30 | Електродвигун вентилятора охолодження (правий) |
| 43 | – | |
| 44 | 30 | 2.4L (LUK-Гібрид): Насос трансмісійної рідини |
| 45 | 30 | Електродвигун вентилятора охолодження (лівий) |
| 46 | 10 | Реле низької швидкості вентилятора охолодження, Реле високої швидкості лівого вентилятора охолодження |
| 47 | 10 | 2.4L (LAF), 3.0L (LF1), 2.4L (LUK): Датчики кисню з підігрівом, Датчик масової витрати повітря (MAF)/Датчик температури впускного повітря (IAT) |
| 10 | 3.6L (LLT): Приводи розподільчого валу (CMP) | |
| 10 | 3.6L (LFX): Датчик кисню з підігрівом, Багатофункціональний датчик впускного повітря, Клапани продувки адсорбера системи вловлювання парів пального | |
| 48 | 15 | Протитуманні фари |
| 49 | 15 | Права фара (ближнє світло) |
| 50 | 15 | Ліва фара (ближнє світло) |
| 51 | 15 | Звуковий сигнал |
| 52 | 5 | 5A Комбінація приладів (IPC) |
| 53 | 10 | Датчик якості повітря, Вакуумний вимикач підсилювача гальм, Внутрішнє дзеркало заднього виду, Камера заднього виду, Привід активних жалюзі решітки радіатора |
| 54 | 5 | Модуль керування клімат-контролем |
| 55 | 7,5 | Перемикач зовнішнього дзеркала заднього виду, Перемикач склопідйомника (сторона водія/пасажира), Відкривач гаражних воріт |
| 56 | 15 | Насос омивальної рідини вітрового скла |
| 57 | – | |
| 58 | – | |
| 59 | 50 | Насос вторинної подачі повітря |
| 60 | 7,5 | Дзеркало з підігрівом |
| 61 | – | |
| 62 | 10 | Клапан вентиляції адсорбера системи вловлювання парів пального (EVAP) |
| 63 | – | |
| 64 | 5 | Модуль керування фарами |
| 65 | – | |
| 66 | 15 | Датчик тиску вторинної подачі повітря |
| 67 | 20 | Модуль керування паливним насосом |
| 68 | – | |
| 69 | 5 | Блок керування кузовом (BCM) |
| 70 | 5 | Датчик бічного огляду (лівий/правий), Модуль керування допомогою при паркуванні ззаду |
| 71 | – | |
| Реле | ||
| R1 | Муфта компресора кондиціонера | |
| R2 | Стартер | |
| R3 | – | |
| R4 | Передній склоочисник (Керування швидкістю) | |
| R5 | Передній склоочисник (Увімк/Вимк) | |
| R6 | 2.4L (LUK-Гібрид): Насос охолоджувальної рідини опалювача | |
| R7 | Блок керування двигуном (ECM) | |
| R8 | – | |
| R9 | Вентилятор охолодження правий (Висока швидкість) | |
| R10 | Вентилятор охолодження (Низька швидкість) | |
| R11 | 2.4L (LUK-Гібрид): Насос трансмісійної рідини | |
| R12 | – | |
| R13 | Вентилятор охолодження лівий (Висока швидкість) | |
| R14 | Ближнє світло | |
| R15 | Запалювання | |
| R16 | Насос вторинної подачі повітря | |
| R17 | Обігрівач заднього скла | |
| Реле (Не обслуговувані) | ||
| R18 | Звуковий сигнал | |
| R19 | Насос омивальної рідини вітрового скла | |
| R20 | Протитуманна фара | |
| R21 | Дальнє світло | |
| R22 | Замки дверей | |
| R23 | 2.4L (LUK – Гібрид): Модуль керування стартером/генератором | |
Блок на акумуляторі
Блок запобіжників великої потужності повинен бути прикріплений до кришки акумулятора.
| № | A | Позначення |
|---|---|---|
| 1 | 100 | Блок запобіжників (Панель приладів) |
| 2 | 100 | Блок запобіжників (Панель приладів) |
| 3 | 100 | Блок запобіжників (Лівий задній) |
| 4 | 100 | Блок запобіжників (Лівий задній) |
| 5 | 250 | Блок запобіжників (Підкапотний простір) |
| 6 | 300 | Стартер |
Багажне відділення

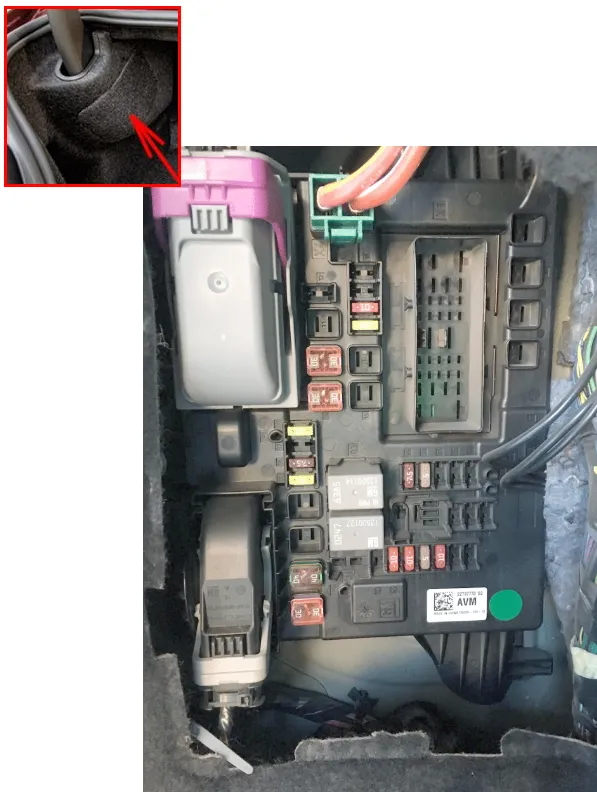

У багажному відділенні цей блок захований за обшивкою з лівого боку, якщо встановлений.
| № | Призначення |
|---|---|
| 1 | Не використовується |
| 2 | Не використовується |
| 3 | Не використовується |
| 4 | Не використовується |
| 5 | Не використовується |
| 6 | Обігрів керма |
| 7 | Не використовується |
| 8 | Не використовується |
| 9 | Не використовується |
| 10 | Не використовується |
| 11 | Не використовується |
| 12 | Не використовується |
| 13 | Не використовується |
| 14 | Не використовується |
| 15 | Не використовується |
| 17 | Не використовується |
| 18 | Не використовується |
| 18 | PEPS |
| 19 | Не використовується |
| 20 | Задня сонцезахисна шторка, Вентильовані сидіння |
| 21 | Не використовується |
| 22 | Не використовується |
| 23 | Не використовується |
| 24 | Не використовується |
| 25 | Не використовується |
| 26 | Не використовується |
| 27 | Не використовується |
| 28 | Не використовується |
| 29 | Не використовується |
| 30 | Не використовується |
| 31 | Керування електронною підвіскою |
| 32 | Інформаційно-розважальна система для задніх сидінь |
| 33 | Повний привід |
| 34 | Не використовується |
| 35 | PEPS |
| 36 | Не використовується |
| 37 | Не використовується |
| Реле | |
| K1 | Не використовується |
| K2 | Вентиляція сидінь, Шторка |
| K3 | Обігрів керма |
| K4 | Не використовується |
