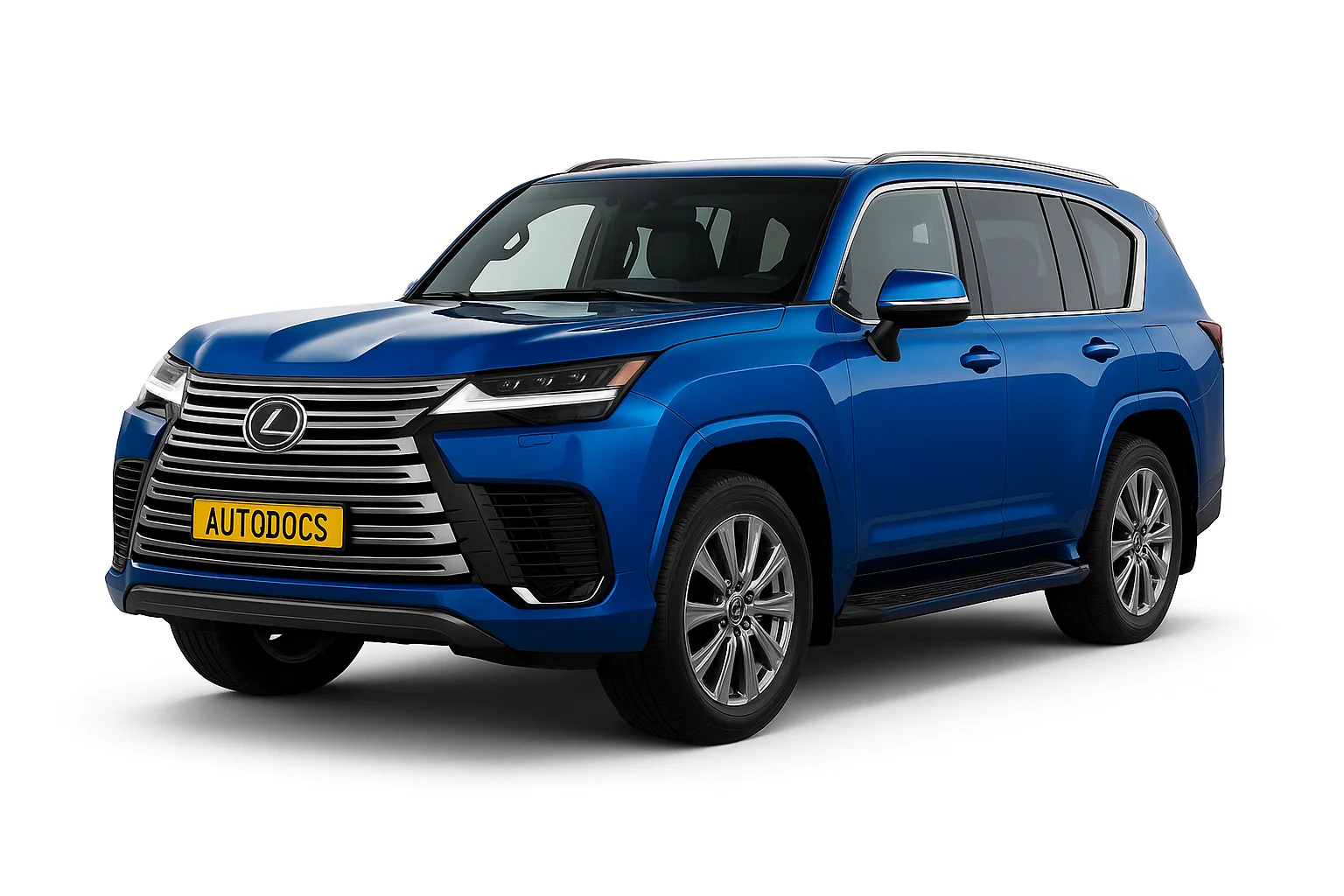

Lexus LX 600 представляє 3 покоління модельного ряду Lexus LX яке вироблялося в 2021, 2022, 2023, 2024, 2025, 2026 році, так само як і дизельна версія Lexus LX 500. У цьому пості ви зможете знайти опис запобіжників і реле Лексус ЛХ 600 500 зі схемами блоків, місцями їхнього розташування і фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників і реле може відрізнятись від представленого і залежить від року випуску та регіону поставки Вашого автомобіля.
Блок у салоні
У салоні автомобіля основний блок із запобіжниками розташований під панеллю приладів з правого або з лівого боку і закритий захисною кришкою.
| № | A | Опис |
|---|---|---|
| A/BAG-GR | 10 | SRS |
| BKUP LP | 7,5 | Аудіосистема, Система моніторингу заднього ходу, Ліхтар заднього ходу, Круїз-контроль, Індикатор ECT та A/T, Керування двигуном, Навігаційна система, Система моніторингу заднього виду, Блокування перемикання передач, Система зупинки та запуску, Буксирування причепа |
| D/L | 30 | Адаптивна система дальнього світла, Автоматичне дальнє світло, Автоматичний контроль світла, Відкривання задніх дверей, Контроль замків дверей, Подвійне блокування, Система входу і запуску, Передні протитуманні фари, Передній склоочисник та омивач, Фари, Контроль рівня світла фар, Очищувач фар, Освітлення, Система іммобілайзера, Внутрішнє освітлення, Система автоматичного вимкнення світла, Нагадування про світло, Роз'єм для підключення опцій, Електричні задні двері, Електричний нахил і телескопічний привід, Електричне скло, Задній протитуманний ліхтар, Задній склоочисник та омивач, Дзеркало з дистанційним керуванням, Зсувний дах, Запуск, Замок керма, Система зупинки і запуску, Задній ліхтар, Захист від крадіжки, Система попередження про тиск у шинах, Бездротове керування замком дверей |
| DOME | 10 | Внутрішнє світло |
| DOME CUT | 10 | Внутрішнє світло |
| DOOR BACK | 10 | Джерело живлення |
| DOOR DBL/L | 25 | Подвійне блокування |
| DOOR F/L | 30 | Відчинення задніх дверей, керування замком дверей, система запуску і входу в систему, іммобілайзер, внутрішнє світло, обігрів дзеркал, електро склопідйомники, дефотггер заднього скла, дзеркало з дистанційним керуванням, запуск, блокування керма, захист від крадіжки, обігрівач форсунок омивача, бездротове керування замком дверей |
| DOOR F/R | 30 | Відчинення задніх дверей, керування замком дверей, система в'їзду і запуску, іммобілайзер, внутрішнє світло, обігрів дзеркал, електро склопідйомники, розморожувач заднього скла, дзеркало з дистанційним керуванням, запуск, блокування керма, захист від крадіжки, обігрівач форсунок омивача, бездротове керування замком дверей |
| DOOR R/L | 30 | Електричне вікно |
| DOOR R/R | 30 | Електро склопідйомники |
| ECU-ACC | 10 | Активний шумоізолятор, кондиціонер, аудіосистема, система моніторингу заднього виду, система обігріву рульового колеса, обігрів вітрового скла, обігрів дзеркал, багатофункціональний монітор, мультиплексна система зв'язку (CAN), навігаційна система, додатковий роз'єм (розваги на задньому сидінні), система моніторингу панорамного виду, розетка, система моніторингу заднього виду, розморожувач заднього скла, дзеркало з дистанційним керуванням, система зупинки і запуску, обігрівач форсунок омивача, очищувач вітрового скла, система бездротової зарядки |
| ECU-B NO.1 | 7,5 | Відкривання задніх дверей, керування замками дверей, система входу і запуску, іммобілайзер, запуск, блокування керма, захист від крадіжки, бездротове керування замками дверей |
| ECU-B NO.2 | 10 | Відчинення задніх дверей, керування замком дверей, система в'їзду і запуску, іммобілайзер, мультиплексна система зв'язку (CAN), електропривод задніх дверей, запуск, блокування рульового керування, захист від угону, система попередження про тиск у шинах, бездротове керування замком дверей |
| ECU-B NO.3 | 10 | Адаптивна система дальнього світла, кондиціонер, аудіосистема, автоматична система дальнього світла, автоматичний контроль світла, система контролю заднього ходу, клімат-контроль сидінь, фари, контроль рівня світла фар, підігрів керма, підігрів вітрового скла, система автоматичного вимкнення світла, нагадування про світло, підігрів дзеркал, багатоканальний монітор, навігаційна система, роз'єм для опцій, система панорамного огляду, електричне скло, дефотгер заднього скла, підігрів сидінь, підігрів форсунок омивача, очищувач вітрового скла, бездротова зарядна система |
| ECU-B NO.4 | 7,5 | Адаптивна система дальнього світла, автоматична система дальнього світла, автоматичне керування світлом, динамічний радарний круїз-контроль, передні протитуманні фари, передній склоочисник та омивач, фари, контроль рівня світла фар, очищувач фар, освітлення, попередження про виїзд зі смуги руху, система допомоги при стеженні за смугою руху, система автоматичного вимкнення світла, нагадування про світло, система запобігання зіткненням, задні протитуманні фари, задній склоочисник та омивач, задній ліхтар, буксирування причепа, покажчик повороту та попереджувальна лампа про небезпеку |
| ECU-DCC NO.1 | 10 | Відкривання задніх дверей, Система контролю сліпих зон, Комбінований лічильник, Керування замком дверей, Система входу і запуску, Іммобілайзер, Внутрішнє світло, Обігрів дзеркал, Багатодоріжковий монітор, Система панорамного огляду, Гальмівна система з підтримкою паркування, Електропривод сидінь, Електропривод нахилу та телескопічний, Дефотгератор заднього скла, Дзеркало з дистанційним керуванням, Запуск, Замок керма, Захист від крадіжки, Система датчиків паркування TOYOTA, Обігрівач форсунок омивача, Бездротове керування замком дверей |
| ECU-DCC NO.2 | 10 | Адаптивна система дальнього світла, Аудіосистема, Автоматична система дальнього світла, Автоматичний контроль світла, Відкривання задніх дверей, Система моніторингу заднього виду, Холодильний ящик, Керування замком дверей, Подвійне блокування, Система входу і запуску, Передня протитуманна фара, Передній склоочисник та омивач, Фара, Контроль рівня світла фар, Очищувач фар, Освітлення, Система іммобілайзера, Внутрішнє світло, Система автоматичного вимкнення світла, Нагадування про увімкнення світла, Навігаційна система, Роз'єм для опцій, Роз'єм для опцій (розваги на задньому сидінні), Електричні задні двері, Електричний нахил і телескопічний привід, Електричне скло, Задній протитуманний ліхтар, Система контролю заднього виду, Задній склоочисник та омивач, Дзеркало з дистанційним керуванням, Зсувний дах, Запуск, Замок керма, Система зупинки і запуску, Задня фара, Захист від крадіжки, Система попередження про тиск у шинах, Бездротове керування замками дверей |
| ECU-IGR NO.1 | 10 | 4WD, A-TRC, ABS, Адаптивна регульована підвіска, Кондиціонер, Crawl, Круїз-контроль, Система допомоги під час спуску, Динамічний радарний круїз-контроль, ECT і A/T індикатор, Електричне стоянкове гальмо, Електричний редуктор натягу, Електронно-кінетична система динамічної підвіски, Керування двигуном, Передній склоочисник та омивач, Система підігріву рульового колеса, Система допомоги при старті на підйомі, Система попередження про відхід зі смуги руху, Система допомоги при стеженні за смугою руху, Система контролю прохідності, Система вибору прохідності, Система контролю панорамного огляду, Електропривод задніх дверей, Електропривод сидінь, Електропривод керма, Система запобігання зіткненням, Задній склоочисник і омивач, Блокування перемикання передач, Комплексне управління динамікою автомобіля, VSC |
| ECU-IGR NO.2 | 10 | Адаптивна система дальнього світла, Кондиціонер, Аудіосистема, Автоматичне протиблікове дзеркало EC, Автоматична система дальнього світла, Автоматичний контроль світла, Відкривання задніх дверей, Система контролю заднього ходу, Система контролю сліпих зон, Клімат-контроль сидінь, Комбінований лічильник, Вентилятор охолодження, Круїз-контроль, Контроль блокування дверей, Подвійне блокування, Індикатор ECT і A/T, Керування двигуном, Система входу та запуску, Передні протитуманні фари, Передній склоочисник та омивач, Фари, Контроль рівня світла фар, Очищувач фар, Підігрів керма, Підігрів лобового скла, Освітлення, Іммобілайзер, Внутрішнє освітлення, Система автоматичного вимкнення світла, Нагадування про увімкнення світла, Обігрів дзеркал, Багато функціональний монітор, Мультиплексна система зв'язку (CAN), Навігаційна система, Опційний роз'єм, Система панорамного огляду, Гальмівна система з підтримкою паркування, Електропривод задніх дверей, Електропривод нахилу та телескопічний, Електро склопідйомники, Задній протитуманний ліхтар, Система моніторингу заднього виду, Дефоггер заднього скла, Задній склоочисник і омивач, Дзеркало з дистанційним керуванням, Обігрів сидінь, Блокування перемикання передач, Зсувний дах, Запуск двигуна, Блокування керма, Система Stop & Start, Підсвічування фар, Телематична система, Захист від угону, Система попередження про тиск у шинах, Сенсорна система TOYOTA Parking Assist-Sensor, Обігрівач форсунок омивача, Антиобморожувач лобового скла, Бездротове керування замками дверей |
| ECU-IGR NO.3 | 10 | A-TRC, ABS, Адаптивна система дальнього світла, Автоматична система дальнього світла, Автоматичний контроль світла, Crawl, Downhill Assist Control, Dynamic Radar Cruise Control, Електричне гальмо стоянки, Передня протитуманна фара, Передній склоочисник і омивач, Фара, Контроль рівня світла фар, Очищувач фар, Контроль допомоги при старті на підйомі, Освітлення, попередження про виїзд за межі смуги руху, система допомоги при простежуванні смуги руху, система автоматичного вимкнення світла, нагадування про світло, вибір режиму руху по декількох дорогах, система запобігання зіткненням, задній протитуманний ліхтар, задній склоочисник та омивач, задній ліхтар, буксирування причепа, покажчик повороту та попередження про небезпеку, комплексне управління динамікою автомобіля, VSC |
| ECU-IGR NO.4 | 10 | Відкривання задніх дверей, Керування замками дверей, Система в'їзду і запуску, Іммобілайзер, Запуск, Блокування керма, Захист від крадіжки, Бездротове керування замками дверей |
| ECU-IGR NO.5 | 10 | Система зупинки і запуску |
| EPS-IGR | 5 | Підсилювач керма |
| HAZ | 15 | Відкривання задніх дверей, комбінований лічильник, керування замком дверей, система в'їзду і запуску, система іммобілайзера, запуск, блокування керма, захист від угону, буксирування причепа, покажчики повороту і попереджувальні сигнали про небезпеку, бездротове керування замком дверей |
| HTR | 50 | Кондиціонер, система підігріву рульового колеса |
| METER-IGR | 5 | 4WD, A-TRC, ABS, Адаптивна система дальнього світла, Адаптивна регульована підвіска, Кондиціонер, Аудіосистема, Автоматична система дальнього світла, Автоматичний контроль світла, Відкривання задніх дверей, Система контролю заднього ходу, Система контролю сліпих зон, Зарядка, Комбінований лічильник, Вентилятор охолодження, Повзунок, Круїз-контроль, Контроль блокування дверей, Контроль спуску з гори, Динамічний радарний круїз-контроль, Індикатор ECT та A/T, Електричне стоянкове гальмо, Електронно-кінетична динамічна підвіска, Контроль двигуна, Система входу та запуску, Передні протитуманні фари, Фари, Контроль рівня світла фар, Система підігріву рульового колеса, Система допомоги при старті на підйомі, Освітлення, Іммобілайзер, Попередження про відхід зі смуги руху, Система допомоги при стеженні за смугою руху, Система автоматичного вимкнення світла, Нагадування про світло, Вибір режиму руху, Навігаційна система, Гальмівна система з підтримкою при паркуванні, Підсилювач керма, Система запобігання зіткненням, Задній протитуманний ліхтар, Система контролю заднього виду, Попередження про ремені безпеки, Блокування перемикання передач, Зсувний дах, SRS, Запуск, Блокування керма, Фари, Захист від крадіжки, Система попередження про тиск у шинах, Сенсорна система допомоги при паркуванні TOYOTA, Буксирування причепа, Сигнал повороту та попередження про небезпеку, Комплексне управління динамікою автомобіля, VSC, Бездротовий контроль блокування дверей |
| OBD | 7,5 | DLC3, Діагностичний роз'єм |
| P/OUTLET NO.1 | 15 | Розетка, прикурювач |
| P/SEAT F/L | 30 | Сидіння з електроприводом ліве |
| P/SEAT F/R | 30 | Сидіння з електроприводом праве |
| RADIO-DCC | 10 | Активний шумоізолятор |
| S/ROOF | 30 | Зсувний дах |
| SFT LOCK-ACC | 5 | Джерело живлення |
| SMART | 7,5 | Відкривач задніх дверей, Керування замком дверей, Система входу і запуску, Іммобілайзер, Запуск, Блокування керма, Захист від крадіжки, Бездротове керування замком дверей |
| STOP | 10 | Вентилятор охолодження, Круїз-контроль, Динамічний радарний круїз-контроль, Індикатор ECT та A/T, Керування двигуном, Попередження про виїзд за межі смуги руху, Система допомоги при русі по смузі, Система запобігання зіткненням, Блокування перемикання передач, Система зупинки та запуску двигуна, Стоп-сигнал, Буксирування причепа |
| STRG LOCK | 15 | Відкривання задніх дверей, Керування замками дверей, Система в'їзду і запуску, Іммобілайзер, Запуск, Блокування керма, Захист від крадіжки, Бездротове керування замками дверей |
| TI&TE | 30 | Підсилювач нахилу і телескопічний підсилювач |
| USB NO.1 | 7,5 | Розетка електроживлення |
| USB NO.4 | 7,5 | Розетка |
| WIPER RR | 15 | Передній склоочисник і омивач, задній склоочисник і омивач |
За роботу прикурювача відповідає запобіжник позначений як P/OUTLET NO.1 на 15А. Ще один запобіжник розташований у блоці під капотом.
Окремо збоку блоку встановлено додаткові запобіжники.
| № | A | Позначення |
|---|---|---|
| 1 | 30 | P/SEAT F/R - Сидіння з електроприводом праве |
| 2 | 30 | P/SEAT F/L - Сидіння з електроприводом ліве |
| 3 | 30 | S/ROOF — Люк |
| 4 | 50 | HTR - Обігрівач |
Блоки під капотом
Блок 1
Звійте призначення елементів зі своїми схемами на кришці блоку.
| № | A | Призначення |
|---|---|---|
| 4WD-IGR | 30 | 4WD |
| A/C RR | 50 | Кондиціонер, система підігріву рульового колеса |
| ABS MAIN NO.1 (Gasoline) | 20 | A-TRC, ABS, Crawl, Downhill Assist Control, Электрический стояночный тормоз, Hill-Start Assist Control, Multi-Terrain Select, Vehicle Dynamics Integrated Management, VSC |
| ABS NO.2 (Gasoline) | 50 | A-TRC, ABS, Crawl, Downhill Assist Control, Электрический стояночный тормоз, Hill-Start Assist Control, Multi-Terrain Select, Vehicle Dynamics Integrated Management, VSC |
| AC INV | 15 | Розетка |
| ACC NO.2 | 40 | Джерело живлення |
| AHC | 60 | Джерело живлення, блок живлення |
| ALT | 150 | Зарядка |
| ALT | 240 | Зарядка |
| ALT CDS | 10 | Зарядка |
| AMP NO.1 | 30 | Аудіосистема, система моніторингу заднього виду, навігаційна система |
| AVS-IGR | 15 | Адаптивна регульована підвіска |
| BATT-S NO.1 | 7,5 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| BATT-S NO.2 | 10 | Зарядка, Вентилятор охолодження, Круїз-контроль, Керування двигуном |
| CDS FAN | 30 | Кондиціонер, система підігріву рульового колеса |
| D/C CUT | 30 | Джерело живлення |
| DCM | 7,5 | Телематична система |
| DEICER | 15 | Розморожувач вітрового скла з підігрівом, розморожувач вітрового скла |
| ECU-B NO.7 | 30 | Джерело живлення |
| ECU-IGP NO.1 | 10 | Джерело живлення |
| ECU-IGP NO.2 | 10 | Кондиціонер, Індикатор ECT і A/T, Система підігріву рульового колеса, Блокування перемикання передач |
| ECU-IGP NO.3 | 10 | Активний шумовий контроль, кондиціонер, клімат-контроль сидінь, холодильник, вентилятор охолодження, круїз-контроль, динамічний радарний круїз-контроль, ECT і A/T індикатор, керування двигуном, система обігріву рульового колеса, попередження про виїзд за межі смуги руху, система допомоги при стеженні за смугою руху, мультиплексна система зв'язку (CAN), система запобігання зіткненням, обігрів сидінь, блокування перемикання передач, система Stop & Start |
| ENG P/I-B | 80 | Адаптивна система дальнього світла, Кондиціонер, Автоматична система дальнього світла, Автоматичний контроль світла, Передні протитуманні фари, Передні склоочисник та омивач, Фари, Контроль рівня світла фар, Очищувач фар, Система обігріву рульового колеса, Система автоматичного вимкнення світла, Нагадування про світло, Задні протитуманні фари, Задні склоочисник та омивач |
| ENG-IGR NO.1 | 10 | Вентилятор охолодження, Круїз-контроль, Індикатор ECT і A/T, Керування двигуном, Блокування перемикання передач |
| ENG-IGR NO.2 | 10 | Динамічний радарний круїз-контроль, Дефростер вітрового скла з підігрівом, Система попередження про відхід зі смуги руху, Система допомоги при стеженні за смугою руху, Обігрів дзеркал, Розетка, Система запобігання зіткненням, Дефоггер заднього скла, Обігрівач форсунок омивача, Антиобморожувач вітрового скла |
| ENG-IGR NO.3 | 10 | Адаптивна система дальнього світла, кондиціонер, автоматичне дальнє світло, автоматичне керування світлом, передні протитуманні фари, передній склоочисник та омивач, фари, контроль рівня світла фар, очищувач фар, підігрів рульового колеса, система автоматичного вимкнення світла, нагадування про світло, задні протитуманні фари, задній склоочисник та омивач, буксирування причепа, покажчик повороту та попереджувальний сигнал про небезпеку |
| EPS NO.1 | 80 | Підсилювач керма |
| EPS NO.2 | 80 | Джерело живлення |
| H-LP CLN | 30 | Очищувач фар |
| HORN | 15 | Сигнал, Відчинення задніх дверей, керування замками дверей, система входу і запуску, клаксон, іммобілайзер, запуск, блокування керма, захист від крадіжки, бездротове керування замками дверей |
| HWD NO.1 | 50 | Розморожувач вітрового скла з підігрівом, розморожувач вітрового скла |
| HWD NO.2 | 50 | Розморожувач вітрового скла з підігрівом, антиобморожувач вітрового скла |
| IGR NO.2 | 30 | Джерело енергії |
| METER | 7,5 | 4WD, A-TRC, ABS, Адаптивна система дальнього світла, Адаптивна регульована підвіска, Кондиціонер, Аудіосистема, Автоматична система дальнього світла, Автоматичний контроль світла, Відкривання задніх дверей, Система контролю заднього ходу, Система контролю сліпих зон, Зарядка, Комбінований лічильник, Вентилятор охолодження, Повзунок, Круїз-контроль, Контроль блокування дверей, Контроль спуску з гори, Динамічний радарний круїз-контроль, Індикатор ECT та A/T, Електричне стоянкове гальмо, Електронно-кінетична динамічна підвіска, Керування двигуном, Система в'їзду та запуску, Передня протитуманна фара, Фара, Контроль рівня світла фар, Система обігріву керма, Система допомоги при старті на підйомі, Підсвічування, Іммобілайзер, Система попередження про виїзд за межі смуги руху, Система допомоги при русі по смузі, Система автоматичного вимкнення світла, Нагадування про увімкнення світла, Мультикермо, Навігаційна система, Гальмівна система з підтримкою при паркуванні, Підсилювач керма, Система запобігання зіткненням, Задній протитуманний ліхтар, Система моніторингу заднього виду, Попередження про ремені безпеки, Блокування перемикання передач, Зсувний дах, SRS, Запуск, Блокування керма, Система зупинки і запуску, Фари заднього ходу, Захист від крадіжки, Система попередження про тиск у шинах, Сенсорна система допомоги при паркуванні TOYOTA, Буксирування причепа, Сигнали повороту та попередження про небезпеку, Комплексне управління динамікою автомобіля, VSC, Бездротовий контроль блокування дверей |
| P/OUTLET NO.2 | 15 | Розетка |
| PA-BBC | 50 | Активний шумоізолятор, система Stop & Start |
| PDB-ALT NO.1 | 100 | Підсвічування, Обігрів дзеркал, Розморожувач заднього скла, Ліхтар заднього ходу, Буксирування причепа, Обігрівач форсунок омивача |
| PDB-ALT NO.2 | 100 | Внутрішнє світло |
| PDB-ALT NO.2 | 140 | Внутрішнє підсвічування |
| PDB-B | 80 | Джерело енергії |
| PTC NO.1 | 50 | Кондиціонер, система обігріву рульового колеса |
| PTC NO.2 | 50 | Кондиціонер, система обігріву рульового колеса |
| PTC NO.3 | 50 | Кондиціонер, система обігріву рульового колеса |
| RADIO | 15 | Кондиціонер, Аудіосистема, Система моніторингу заднього виду, Система обігріву рульового колеса, Мультируль, Навігаційна система, Система моніторингу панорамного виду, Система моніторингу заднього виду |
| RFS LH | 30 | Сидіння з електроприводом |
| RFS RH | 30 | Джерело енергії |
| RR R/B-ALT | 60 | Сидіння з клімат-контролем, задні двері з електроприводом, обігрів сидіння |
| RSE DISP | 10 | Аудіосистема, система моніторингу заднього ходу, навігаційна система |
| S/HTR FL | 15 | Клімат-контроль сидіння, обігрів сидіння |
| S/HTR FR | 15 | Клімат-контроль сидіння, обігрів сидіння |
| S-HORN | 10 | Відчинення задніх дверей, керування замками дверей, система входу і запуску, іммобілайзер, запуск, блокування керма, захист від викрадення, бездротове керування замками дверей |
| STB-IGR | 15 | Електронно-кінетична система динамічної підвіски |
| STRG HTR | 15 | Кондиціонер, система підігріву рульового колеса |
| SUB BATT | 40 | Буксирування причепа |
| TOW BK/UP | 7,5 | Буксирування причепа |
| TOW BRK | 30 | Буксирування причепа |
| TOW STOP | 30 | Буксирування причепа |
| TOW TAIL | 30 | Буксирування причепа |
| TOWING | 30 | Буксирування причепа |
| USB NO.2 | 7,5 | Розетка живлення |
| WASHER | 20 | Передній склоочисник і омивач, задній склоочисник і омивач |
| WINCH-IGP | 7,5 | Лебідка |
| WIPER | 30 | Передній склоочисник і омивач, задній склоочисник і омивач |
Блок 2
Знаходиться поруч із Блоком 1. Так само закритий захисною кришкою.
| № | A | Призначення |
|---|---|---|
| A/C NO.1 | 7,5 | Кондиціонер, клімат-контроль сидінь, система підігріву керма, дефростер лобового скла з підігрівом, підігрів сидінь, антиобморожувач лобового скла |
| DCU | 40 | Керування двигуном, джерело живлення |
| DCU NO.1 | 20 | Керування двигуном, джерело живлення |
| DCU NO.2 | 20 | Керування двигуном, джерело живлення |
| EFI MAIN NO.2 | 25 | Керування двигуном, джерело живлення |
| ENG-IGP NO.2 | 10 | A-TRC, ABS, Crawl, Система допомоги при русі під гору, ECT та A/T Indicator, Електричне паркувальне гальмо, Система допомоги при старті на підйомі, Multi-Terrain Select, Блокування перемикання передач, Інтегроване управління динамікою автомобіля, VSC |
| E-W/P | 15 | Керування двигуном, джерело живлення |
| FUEL FIL | 50 | Керування двигуном, джерело живлення |
| GLOW NO.1 | 80 | Керування двигуном, джерело живлення |
| GLOW NO.2 | 80 | Керування двигуном, джерело живлення |
| NOx FR | 10 | Керування двигуном, джерело живлення |
| NOx RR | 10 | Керування двигуном, джерело живлення |
| NOx/PM | 30 | Керування двигуном, джерело живлення |
| R/B NO.2 | 140 | Джерело живлення |
| VISC HTR | 7,5 | Кондиціонер, система підігріву керма, електроживлення |
Блок 3
Встановлено з лівого боку моторного відсіку.
Бензин
| № | A | Описание |
|---|---|---|
| ABS MAIN NO.1 (Diesel) | 20 | A-TRC, ABS, Crawl, Контроль допомоги на спуску, Электрический стояночный тормоз, Система допомоги при рушанні на підйомі, вибір режиму руху по бездоріжжю, Інтегроване управління динамікою автомобіля, VSC |
| ABS NO.2 (Diesel) | 50 | A-TRC, ABS, Crawl, Контроль допомоги на спуску, Электрический стояночный тормоз, Система допомоги при рушанні на підйомі, вибір режиму руху по бездоріжжю, Інтегроване управління динамікою автомобіля, VSC |
| EDU | 50 | Управління двигуном |
| EFI MAIN NO.1 | 50 | Управління двигуном |
| EFI NO.1 | 7,5 | Управління двигуном, система Stop & Start |
| EFI NO.2 | 7,5 | Індикатор ECT та A/T, управління двигуном, блокування перемикання передач |
| EFI-B NO.1 | 25 | Управління двигуном |
| EFI-B NO.2 | 25 | Управління двигуном |
| EFI-B NO.3 | 10 | Індикатор ECT та A/T, управління двигуном, блокування перемикання передач |
Дизель
| № | A | Описание |
|---|---|---|
| 4WD-B | 7,5 | 4WD |
| A/C NO.1 | 7,5 | Кондиціонер, клімат-контроль сидіння, система підігріву рульового колеса, підігрів лобового скла, підігрів сидіння, антиобморожувач лобового скла |
| A/F | 10 | Керування двигуном, джерело живлення |
| A/F | 30 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| A/F HTR | 15 | Круїз-контроль, індикатор ECT і A/T, керування двигуном, блокування перемикання передач |
| A/F NO.1 | 10 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| A/F NO.2 | 10 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| ABS MAIN NO.1 (Gasoline) | 20 | A-TRC, ABS, Crawl, допомога під час спуску з гори, електричне стоянкове гальмо, допомога при старті на підйомі, вибір режиму Multi-Terrain, інтегроване управління динамікою автомобіля, VSC |
| ABS MAIN NO.2 | 10 | A-TRC, ABS, Crawl, допомога під час спуску з гори, електричне стоянкове гальмо, допомога при старті на підйомі, вибір режиму Multi-Terrain, інтегроване управління динамікою автомобіля, VSC |
| ABS MTR NO.1 | 50 | A-TRC, ABS, Crawl, Контроль допомоги на спуску, Электрический стояночный тормоз, Контроль допомоги при рушанні з місця, Multi-Terrain Select, Интегрированное управление динамикой автомобиля, VSC |
| ABS NO.1 | 50 | A-TRC, ABS, Crawl, Контроль допомоги на спуску, Электрический стояночный тормоз, Контроль допомоги при рушанні з місця, Multi-Terrain Select, Интегрированное управление динамикой автомобиля, VSC |
| ABS NO.2 (Gasoline) | 50 | A-TRC, ABS, Crawl, Контроль допомоги на спуску, Электрический стояночный тормоз, Контроль допомоги при рушанні з місця, Multi-Terrain Select, Интегрированное управление динамикой автомобиля, VSC |
| AIR PMP | 50 | Круїз-контроль, ECT та індикатор АКП, керування двигуном, блокування перемикання передач |
| AIR PMP HTR | 10 | Круїз-контроль, ECT та індикатор АКП, керування двигуном, блокування перемикання передач |
| BBC NO.1 | 40 | Система "стоп-старт" |
| BBC NO.2 | 40 | Система "стоп-старт" |
| ECT-B | 15 | Індикатор ECT і A/T, блокування перемикання передач |
| EDU | 50 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| EDU NO.1 | 20 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| EDU NO.2 | 20 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| EDU NO.3 | 20 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| EDU NO.4 | 20 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| EFI MAIN NO.1 | 25 | Круїз-контроль, ECT та індикатор A/T, керування двигуном, блокування перемикання передач |
| EFI MAIN NO.1 | 50 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| EFI MAIN NO.2 | 30 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| EFI MAIN NO.3 | 25 | Круїз-контроль, ECT та індикатор A/T, керування двигуном, блокування перемикання передач |
| EFI NO.1 | 7,5 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| EFI NO.2 | 7,5 | Вентилятор охолодження, круїз-контроль, ECT та індикатор A/T, керування двигуном, блокування перемикання передач |
| EFI NO.3 | 7,5 | Система "стоп-старт" |
| EFI NO.3 | 10 | Вентилятор охолодження, круїз-контроль, ECT та індикатор A/T, керування двигуном, блокування перемикання передач |
| EFI NO.4 | 15 | Керування двигуном, джерело живлення |
| EFI-B NO.1 | 15 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| EFI-B NO.1 | 20 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| EFI-B NO.2 | 10 | Круїз-контроль, ECT та індикатор A/T, керування двигуном, блокування перемикання передач |
| EFI-B NO.2 | 20 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| EFI-B NO.3 | 20 | Круїз-контроль, ECT та індикатор A/T, керування двигуном, блокування перемикання передач |
| EFI-B NO.4 | 10 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| ENG-IGP NO.1 | 10 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| ENG-IGP NO.2 | 10 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| ETCS | 10 | Кондиціонер, вентилятор охолодження, круїз-контроль, ECT та індикатор A/T, керування двигуном, система підігріву рульового колеса, блокування перемикання передач |
| FUEL PMP | 20 | A-TRC, ABS, Повзання, Downhill Assist Control, ECT та індикатор A/T, електричне стоянкове гальмо, Hill-Start Assist Control, Multi-Terrain Select, блокування перемикання передач, інтегроване управління динамікою автомобіля, VSC |
| FUEL PMP | 30 | Вентилятор охолодження, круїз-контроль, ECT та індикатор A/T, керування двигуном, блокування перемикання передач |
| GRILLE SHUTT | 7,5 | Керування двигуном, джерело живлення, джерело живлення |
| IGN | 10 | Круїз-контроль, ECT та індикатор A/T, керування двигуном, блокування перемикання передач |
| IGT/INJ | 20 | Решітка заслінки |
| INJ | 10 | Вентилятор охолодження, круїз-контроль, керування двигуном, запалювання |
| ST NO.1 | 30 | Вентилятор охолодження, круїз-контроль, керування двигуном |
| ST NO.2 | 30 | Вентилятор охолодження, круїз-контроль, ECT та індикатор A/T, керування двигуном, блокування перемикання передач Блокування |
Ще один блок силових запобіжників кріпиться на плюсову клему акумуляторної батареї.
| № | A | Опис |
|---|---|---|
| MAIN R/B | 350 | Заряджання |
| SUB R/B-NO.1 | 100 | Джерело живлення |
| SUB R/B-NO.2 | 200 | Джерело живлення |
Блок у багажнику
Ще один блок запобіжників може встановлюватися в багажному відсіку з правого боку.
| № | A | Призначення |
|---|---|---|
| IGP NO.3 | 30 | Клімат - контроль сидінь, обігрів сидінь |
| PBD | 30 | Задні двері з електроприводом |
| S/HTR RL | 15 | Клімат - контроль сидіння, обігрів сидіння заднє ліве |
| S/HTR RR | 15 | Сидіння з клімат-контролем, обігрів сидіння заднє праве |
