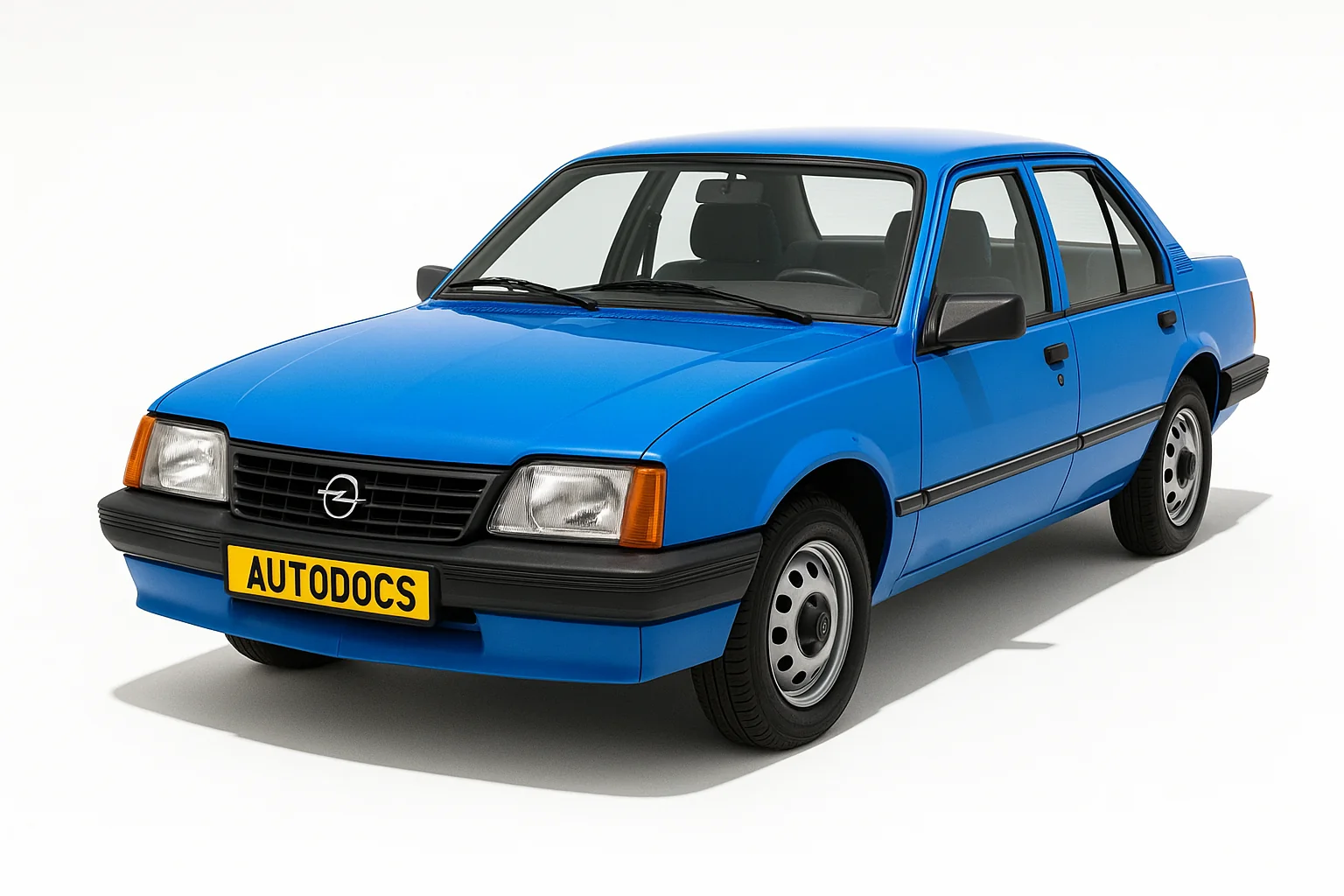

Opel Ascona, автомобіль середнього класу, випускався з 1970 по 1988 рік у трьох поколіннях: А, В та С.
У цьому матеріалі Ви знайдете опис блоку запобіжників і реле в Опель Аскона С, що випускався в 1981, 1982, 1983, 1984, 1985, 1986, 1987 та 1988 році. Зазначимо запобіжник прикурювача.
Основний блок
Основний блок із запобіжниками та реле знаходиться в салоні під панеллю приладів.
Актуальну схему з позначенням буде нанесено на зворотний бік захисної кришки.
Схема
Опис запобіжників
| 1 |
10А Ліва фара (габаритне світло), Лівий задній ліхтар (габаритне світло)
|
| 2 |
10А Права фара (габаритне світло), Правий задній ліхтар (габаритне світло), Лампа освітлення номерного знака, Підкапотна лампа, Лампи освітлення приладів, Радіоприймач
|
| 3 | 10А Ліва фара (дальнє світло) |
| 4 | 10А Права фара (дальнє світло) |
| 5 | 10А Ліва фара (ближнє світло) |
| 6 | 10А Права фара (ближнє світло) |
| 7 | Резерв |
| 8 |
10А Реле-переривник покажчиків повороту та аварійної сигналізації, Задні ліхтарі (лампи стоп-сигналу), Реле включення протитуманних фар
|
| 9 | 30А Електродвигун склоочисника |
| 10 | 10А Задні ліхтарі (протитуманне світло) |
| 11 |
30А Електродвигун вентилятора системи охолодження двигуна, Звуковий сигнал
|
| 12 | 20А Електродвигун вентилятора обігрівача салону |
| 13 |
20А Задні ліхтарі (лампи світла заднього ходу), Елемент підігріву автоматичного пускового пристрою карбюратора, Прикурювач, Електродвигун приводу зовнішнього дзеркала заднього виду, Лампа освітлення речового ящика, Елементи обігріву сидінь
|
| 14 | 20А Клема «30» постійної подачі напруги живлення на зчіпний пристрій для буксирування |
| 15 |
20А Лампи покажчиків повороту (в режимі аварійної сигналізації), Плафон освітлення салону, Радіоприймач, Годинник, Бортовий комп'ютер
|
| 16 | 20А Системі упорскування палива |
| 17 | 20А Протитуманні фари |
| 18 | 20А Елемент обігріву заднього скла |
За прикурювач відповідає запобіжник номер 13 на 20А.
- А – Реле-переривник покажчиків повороту та аварійної сигналізації
- B – Реле увімкнення обігріву заднього скла
- C – Реле склоочисника
- D – Реле включення протитуманних фар
На звороті блоку можуть знаходитися додаткові реле та запобіжники.
- E – Реле бортового комп'ютера
- F – Реле заднього склоочисника
- G – Реле керування денними лампами
- H – Вимикач фар
- I – Попереджувальний зумер
- 19 – Запобіжник центрального замку
- 20 – Запобіжник електричних скло – підйомників
