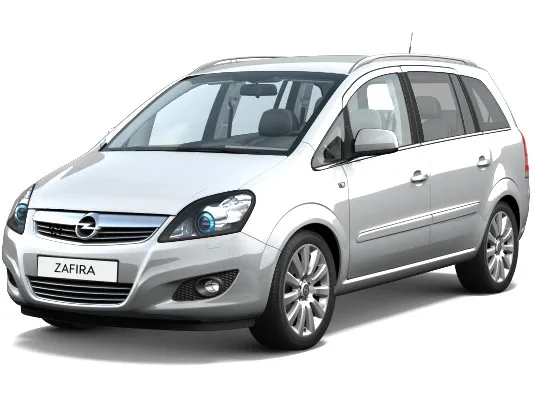

Opel Zafira B (опель зафира б) производилась в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 году. Она известна так же под названием Zafira Family. В данной статье вы найдёте места расположения всех электронных блоков управления, подробное описание блоков предохранителей и реле Опель Зафира б, со схемами и фотографиями. Отдельно отметим предохранитель отвечающий за прикуриватель.
Назначение элементов в блоках Вашего автомобиля может отличаться от представленного и зависит от года выпуска, региона поставки и уровня электро оснащения.
Содержание
Общее расположение блоков
| № | Описание |
|---|---|
| 1 | Электронный блок управления ABS – под расширительным бачком |
| 2 | Электронный блок управления кондиционером |
| 3 | Усилитель 1 сигнала антенны |
| 4 | Усилитель 2 сигнала антенны |
| 5 | Датчик удара (SRS) -передний |
| 6 | Боковой датчик удара, со стороны водителя |
| 7 | Боковой датчик удара, со стороны пассажира |
| 8 | Реле отключения противоугонной системы |
| 9 | Сирена противоугонной системы |
| 10 | Блок управления дополнительным отопителем |
| 11 | Реле дополнительного отопителя – за расширительным бачком |
| 12 | Аккумуляторная батарея |
| 13 | Диагностический разъем (DLC) |
| 14 | Электронный блок управления двигателем, дизель – за аркой колеса |
| 15 | Электронный блок управления двигателем, бензин – правая верхняя часть двигателя |
| 16 | Реле 4 электродвигателя вентилятора системы охлаждения – радиатор |
| 17 | Реле 5 электродвигателя вентилятора системы охлаждения – радиатор |
| 18 | Блок предохранителей/ реле, моторный отсек |
| 19 | Блок предохранителей/ реле, багажное отделение |
| 20 | Блок управления свечами накаливания |
| 21 | Блок управления корректором фар (адаптивные дополнительные фары) |
| 22 | Резистор электродвигателя вентилятора отопителя |
| 23 | Звуковой сигнал 1 |
| 24 | Звуковой сигнал 2 |
| 25 | Блок управления системы keyless entry – за блоком предохранителей /реле |
| 26 | Многофункциональный блок управления 1- встроен в блок предохранителей/ реле в моторном отсеке – функции: Центральный замок, многофункциональный дисплей, противотуманные фары, топливный насос, фары, омыватель фар, обогреватель заднего стекла, отопитель/ кондиционер, звуковой сигнал, иммобилайзер, указатели поворота, комбинация приборов, лампы освещения салона, система дистанционного управления центральным замком, лампа освещения багажного отделения, омыватель заднего стекла, фонари заднего хода, стоп-сигналы, задние габариты, очиститель/омыватель лобового стекла, датчик дождя (очистители лобового стекла) |
| 27 | Многофункциональный блок управления 2 – встроен в блок предохранителей/ реле в багажном отделении – функции: Противоугонная система, центральный замок, топливный насос, обогреватель заднего стекла, комбинация приборов, лампы освещения салона, лампа подсветки номерного знака, очиститель заднего стекла, стоп-сигналы, разъем электрооборудования прицепа, лампа подсветки косметического зеркальца |
| 28 | Датчик температуры окружающего воздуха |
| 29 | Блок управления системой парковки – за правой задней отделочной панелью |
| 30 | Блок управления подогревом сиденья водителя – под сиденьем |
| 31 | Блок управления подогревом сиденья пассажира – под сиденьем |
| 32 | Блок управления электрооборудованием рулевой колонки |
| 33 | Электронный блок управления SRS |
| 34 | Блок управления подвеской – с системой активной подвески |
| 35 | Блок управления телефоном |
| 36 | Блок управления электрооборудованием прицепа |
| 37 | Электронный блок управления КПП |
| 38 | Блок управления переключением передач |
| 39 | Блок управления системы контроля давления в шинах |
| 40 | Датчик дождя (очиститель лобового стекла) |
| 41 | Датчик бокового перемещения |
Блок под капотом
Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.
Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)
| № | A | Обозначение предохранителей |
|---|---|---|
| FB1 | 50 | Электрогидравлический жесткий верх HT |
| FB2 | 80 | Дизель (Контроллер времени накаливания) |
| FB3 | 80 | ЭГУР |
| FB4 | 30 | Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH |
| FB5 | 80 | на REC / Задний блок предохранителей |
| FB6 | 80 | на REC / Задний блок предохранителей |
| F1 | 20 | Антиблокировочная система тормозов (ABS) |
| F2 | 30 | Антиблокировочная система тормозов (ABS) |
| F3 | 30 | Система обогрева, вентиляции салона, климат-контроль (HVAC) |
| F4 | 30 | Система обогрева, вентиляции и кондиционирования (HVAC) |
| F5 | 30 / 40 | Вентилятор системы охлаждения 1* |
| F6 | 30 / 40 | Вентилятор системы охлаждения 2* |
| F7 | 10 | Омыватели стекол 20A (без REC) Центральный замок ZV |
| F8 | 15 | Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA |
| F9 | 25 | Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) |
| F10 | 7.5 | На диагностический разъем DIAG |
| F11 | 7.5 | Приборы |
| F12 | 5 | Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV |
| F13 | 15 | Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) |
| F14 | 30 | Стеклоочиститель ветрового окна |
| F15 | 30 | Стеклоочиститель окна двери |
| F16 | 5 | Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх |
| F17 | 25 | Подогрев топливного фильтра (дизельные модели) |
| F18 | 25 | Стартер |
| F19 | 30 | Электронное оборудование коробки передач |
| F20 | 10 | Кондиционер / Звуковой сигнал (K4_X125) |
| F21 | 20 | Электронное оборудование двигателя |
| F22 | 7,5 | Электронное оборудование двигателя |
| F23 | 10 | Система адаптивного света фар (AFL), регулирование угла наклона фар |
| F24 | 15 | Топливный насос |
| F25 | 15 | Электронное оборудование коробки передач |
| F26 | 10 | Электронное оборудование двигателя |
| F27 | 5 | Усилитель рулевого управления |
| F28 | 5 | Электронное оборудование коробки передач |
| F29 | 7,5 | Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic |
| F30 | 10 | Электронное оборудование двигателя (катушки зажигания) |
| F31 | 10 | Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) |
| F32 | 5 | Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
| F33 | 5 | Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F34 | 7,5 | Блок управления модуля рулевой колонки |
| F35 | 20 | Информационно – развлекательная система |
| F36 | 7,5 | Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель |
В одном из вариантов исполнения за работу прикуривателя отвечает предохранитель номер 36 на 15А. В остальных случаях, смотрите блок в багажном отделении.
| № | Назначение реле |
|---|---|
| К1 | (K11_X125) Вентилятор радиатора (FE5, FE6) |
| К2 | (K12_X125) Вентилятор радиатора (FE5, FE6) |
| К3 | (K7_X125) (с REC) Насос омывателя фар (FE9) |
| К3 | (K17_X125) (без REC) Обогрев заднего окна (FE9) |
| К4 | (K16_X125) (с REC) Противотуманные фары, передние (FE13) |
| К4 | (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13) |
| К5 | (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15) |
| К6 | (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15) |
| К7 | (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4) |
| К8 | (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17) |
| К8 | (K8_X125) (без REC) Компрессор, кондиционер (FE17) |
| К9 | (K1_X125) Стартер (FE18, K3_X125) |
| К10 | (K13_X125) Вентилятор радиатора (FE5, FE6) |
| К11 | (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32) |
| К11 | (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16) |
| К12 | (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32) |
| К13 | (K10_X125) Топливный насос (FE24) |
| К14 | (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33) |
Отдельные элементы реле могут находится вне основного блока, например:
- K30A Реле — вентилятор радиатора (FE5, FE6)
- K30B Реле — вентилятор радиатора (FE5, FE6)
- K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
- K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)
Блок в багажном отделении
Расположен за левой обшивкой салона.
Вариант 1
| № | A | Обозначение предохранителей |
|---|---|---|
| 1 | 25 / 30 | Электропривод управления передними стеклоподъемниками |
| 2 | Не используется | |
| 3 | 7,5 | Комбинация приборов |
| 4 | 5 | Обогрев/ кондиционер/ климат-контроль (HVAC) |
| 5 | 7,5 | Подушки безопасности |
| 6 | Не используется | |
| 7 | Не используется | |
| 8 | Не используется | |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | 25 | Обогрев заднего стекла (стекла окна двери задка) |
| 12 | 15 | Стеклоочиститель окна двери задка |
| 13 | 5 | Система помощи при парковке |
| 14 | 7,5 | Система кондиционирования воздуха |
| 15 | Не используется | |
| 16 | 5 | Система опознавания занятости сиденья/ система Open-Start |
| 17 | 5 | Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида |
| 18 | 5 | Приборы /переключатели |
| 19 | Не используется | |
| 20 | 10 | Система динамического управления амортизаторами (CDC) |
| 21 | 7,5 | Обогрев наружных зеркал заднего вида |
| 22 | 25 | Верхний люк |
| 23 | 25 / 30 | Электро стеклоподъемники задних дверей |
| 24 | 7,5 | Диагностический разъем |
| 25 | Не используется | |
| 26 | 7,5 | Электропривод складывания наружных зеркал |
| 27 | 5 | Ультразвуковой датчик, система противоугонной сигнализации |
| 28 | Не используется | |
| 29 | 15 | Прикуриватель, передняя розетка |
| 30 | 10 | Задняя розетка для подключения дополнительных электроприборов |
| 31 | Не используется | |
| 32 | Система Open & Start | |
| 33 | Не используется | |
| 34 | 25 | Верхний люк |
| 35 | 10 | Задняя розетка для подключения дополнительных электроприборов |
| 36 | 20 | Розетка тягово – сцепного устройства |
| 37 | 5 | Освещение салона |
| 38 | 30 | Центральный замок, вывод «30» |
| 39 | 15 | Обогрев левого переднего сиденья |
| 40 | 15 | Обогрев правого переднего сиденья |
| 41 | Не используется | |
| 42 | Не используется | |
| 43 | Не используется | |
| 44 | Не используется |
- K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
- K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
- K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)
За работу прикуривателя отвечает предохранитель номер 29 на 15А, а за дополнительные розетки 30 на 10А.
Вариант 2
| № | A | Обозначение предохранителей |
|---|---|---|
| F50 | 10 | Кондиционер AC (на реле K5) |
| F51 | 15 | Противотуманные фары (передние) (на реле K39) |
| F52 | 15 | Дополнительное гнездо (задний прикуриватель) ACS |
| F53 | 7.5 | Обогрев зеркал |
| F54 | 30 | Стеклоподъемники передние FHF |
| F55 | 30 | Стеклоподъемники задние FHR |
| F56 | 7.5 | Задние фонари (на K71), Замок без ручки (на K24D) |
| Реле | ||
| K5 | Реле — компрессор, кондиционер (FE33, F50) | |
| K24D | Реле мертвой блокировки (F56) | |
| K39 | Реле — противотуманная фара, передняя (F51) | |
| K56 | Реле — стеклоочиститель, заднее окно (FE31, FE33) | |
| K71 | Реле – фонарь заднего хода (F56, FE33) | |
