Opel Insignia jest produkowany od 2008 roku i występuje w dwóch generacjach z nadwoziami sedan, hatchback i kombi. Pierwsza generacja, Opel Insignia A, była produkowana od 2008 do 2017 roku. Od 2017 roku produkowana jest druga generacja Opel Insignia B. W tym materiale omówimy lokalizację elektronicznych modułów sterujących, bloków bezpieczników i przekaźników Opel Insignia A, przedstawimy schematy, zdjęcia oraz opis przeznaczenia ich elementów. Osobno zwrócimy uwagę na bezpiecznik odpowiedzialny za działanie zapalniczki i gniazd zasilania.
Liczba elementów w blokach oraz ich przeznaczenie może różnić się od przedstawionego i zależy od roku produkcji oraz kraju dostawy Twojego Opla Insignia.
Spis treści
Wszystkie moduły sterujące
Ogólny schemat rozmieszczenia elektronicznych modułów sterujących
Reklama
| Nr | Opis |
|---|---|
| 1 | Elektroniczny moduł sterujący ABS |
| 2 | Moduł sterujący silnikiem wentylatora klimatyzacji / nagrzewnicy — w pobliżu silnika wentylatora nagrzewnicy |
| 3 | Moduł sterujący klimatyzacją / nagrzewnicą — za panelem sterowania nagrzewnicy |
| 4 | Czujnik uderzenia (SRS) — panel maski (wzmocnienie) |
| 5 | Boczny czujnik uderzenia, lewy — w słupku środkowym |
| 6 | Boczny czujnik uderzenia, prawy — w słupku środkowym |
| 7 | Sygnał dźwiękowy systemu antykradzieżowego |
| 8 | Moduł sterujący systemem antykradzieżowym (z kontrolą zmiany objętości) – na panelu dachowym |
| 9 | Zasilana syrena systemu antykradzieżowego |
| 10 | Przekaźnik systemu antykradzieżowego — wbudowany w bloku bezpieczników / przekaźników w komorze silnika 1 |
| 11 | Przekaźnik złącza zasilania wyposażenia dodatkowego – w bloku bezpieczników / przekaźników pod deską rozdzielczą |
| 12 | Akumulator |
| 13 | Przekaźnik napędu otwierania pokrywy bagażnika – w bloku bezpieczników / przekaźników pod deską rozdzielczą |
| 14 | Przekaźnik napędu blokady klapy wlewu paliwa – w bloku bezpieczników / przekaźników w bagażniku |
| 15 | Przekaźnik centralnego zamka (drzwi kierowcy) – wbudowany w bloku bezpieczników / przekaźników w komorze silnika 1 |
| 16 | Złącze diagnostyczne (DLC) |
| 17 | Moduł sterujący blokadą mechanizmu różnicowego — na tylnej przekładni głównej |
| 18 | Odbiornik systemu audio (DAB) — za schowkiem |
| 19 | Dodatkowa nagrzewnica elektryczna — na obudowie wentylatora nagrzewnicy |
| 20 | Moduł sterujący hamulcem postojowym z napędem elektrycznym — za nadkolem |
| 21 | Elektroniczny moduł sterujący silnikiem – w pobliżu akumulatora |
| 22 | Przekaźnik świateł przeciwmgłowych – wbudowany w bloku bezpieczników / przekaźników w komorze silnika 1 |
| 23 | Blok bezpieczników / przekaźników, komora silnika 1 |
| 24 | Blok bezpieczników / przekaźników, komora silnika 2 – na akumulatorze |
| 25 | Blok bezpieczników / przekaźników, komora silnika 3 — w pobliżu akumulatora |
| 26 | Blok bezpieczników / przekaźników, komora silnika 4 – w pobliżu silnika wentylatora układu chłodzenia |
| 27 | Blok bezpieczników / przekaźników, deska rozdzielcza – za deską rozdzielczą, po lewej stronie |
| 28 | Blok bezpieczników / przekaźników, bagażnik — za panelem wykończeniowym |
| 29 | Moduł sterujący świecami żarowymi — w pobliżu akumulatora |
| 30 | Moduł sterujący reflektorami — za deską rozdzielczą |
| 31 | Przekaźnik świateł drogowych – wbudowany w bloku bezpieczników / przekaźników w komorze silnika 1 |
| 32 | Sygnał dźwiękowy — za przednim zderzakiem |
| 33 | Przekaźnik sygnału dźwiękowego – wbudowany w bloku bezpieczników / przekaźników w komorze silnika 1 |
| 34 | Przekaźnik pomocniczych obwodów zapłonu 1 – w bloku bezpieczników / przekaźników pod deską rozdzielczą |
| 35 | Odbiornik sygnału systemu keyless entry — za zestawem wskaźników |
| 36 | Wielofunkcyjny moduł sterujący – funkcje: System antykradzieżowy, sygnał ostrzegawczy dźwiękowy / brzęczyk, centralny zamek, tempomat. Magistrala danych CAN, elektryczne sterowanie szyb, zarządzanie obciążeniem elektrycznym, lampy oświetlenia zewnętrznego, układ spryskiwaczy / wycieraczek reflektorów, sygnał dźwiękowy, zestaw wskaźników, lampy oświetlenia wnętrza, zdalne sterowanie (keyless entry), wycieraczka / spryskiwacz tylnej szyby, układ rozruchu, szyberdach, system kontroli ciśnienia w oponach, wycieraczka / spryskiwacz przedniej szyby |
| 37 | Czujnik temperatury otoczenia |
| 38 | Moduł sterujący systemem parkowania – za panelem wykończeniowym bagażnika |
| 39 | Moduł sterujący wspomaganiem układu kierowniczego – za deską rozdzielczą |
| 40 | Czujnik deszczu — górna środkowa część przedniej szyby |
| 41 | Przekaźnik silnika pompy spryskiwacza tylnej szyby – wbudowany w bloku bezpieczników / przekaźników w komorze silnika 1 |
| 42 | Przekaźnik silnika wycieraczki tylnej szyby – wbudowany w bloku bezpieczników / przekaźników w komorze silnika 1 |
| 43 | Moduł sterujący ogrzewaniem fotela, lewy przedni — pod fotelem |
| 44 | Moduł sterujący ogrzewaniem fotela, prawy przedni — pod fotelem |
| 45 | Elektroniczny moduł sterujący SRS — pod centralną konsolą |
| 46 | Moduł sterujący zawieszeniem — za panelem wykończeniowym |
| 47 | Czujnik przyspieszenia (zawieszenie z regulacją elektroniczną) 1 — na misce zawieszenia |
| 48 | Czujnik przyspieszenia (zawieszenie z regulacją elektroniczną) 2 – na misce zawieszenia |
| 49 | Czujnik przyspieszenia (zawieszenie z regulacją elektroniczną) 3 – na zawieszeniu |
| 50 | Czujnik przyspieszenia (zawieszenie z regulacją elektroniczną) 4 – na zawieszeniu |
| 51 | Czujnik przyspieszenia (zawieszenie z regulacją elektroniczną) 5 – pod podłogą bagażnika |
| 52 | Czujnik wysokości położenia nadwozia (lewy przedni) — na zawieszeniu |
| 53 | Czujnik wysokości położenia nadwozia (lewy tylny) — na zawieszeniu |
| 54 | Czujnik wysokości położenia nadwozia (prawy przedni) – na zawieszeniu |
| 55 | Moduł sterujący wyposażeniem elektrycznym tylnych drzwi (kombi) – za panelem wykończeniowym tylnych drzwi |
| 56 | Moduł sterujący wyposażeniem elektrycznym tylnych drzwi (hatchback) – za wykończeniem tylnych drzwi |
| 57 | Moduł sterujący telefonem |
| 58 | Moduł sterujący wyposażeniem elektrycznym przyczepy – za panelem wykończeniowym |
| 59 | Elektroniczny moduł sterujący skrzynią biegów — na skrzyni biegów |
| 60 | Inwerter – pod centralną konsolą |
| 61 | Przekaźnik pompy spryskiwacza przedniej szyby – wbudowany w bloku bezpieczników / przekaźników w komorze silnika 1 |
| 62 | Czujnik ruchu bocznego — pod centralną konsolą |
Bloki pod maską
Blok główny
Główny blok bezpieczników i przekaźników znajduje się po lewej stronie, obok akumulatora i jest zamknięty pokrywą ochronną.
Reklama
| Nr | A | Opis |
|---|---|---|
| 1 | 15 | Elektroniczny moduł sterujący skrzynią biegów |
| 2 | 15 | Elektroniczny moduł sterujący silnikiem |
| 3 | Rezerwa | |
| 4 | Rezerwa | |
| 5 | 15 | Zapłon, moduł sterujący skrzynią biegów, moduł sterujący silnikiem |
| 6 | 30 | Wycieraczka przedniej szyby |
| 7 | — | |
| 8 | 15 | Sterowanie silnikiem, Wtrysk paliwa, układ zapłonowy |
| 9 | 15 | Sterowanie silnikiem, Wtrysk paliwa, układ zapłonowy |
| 10 | 15 / 20 | Elektroniczny moduł sterujący silnikiem |
| 11 | 10 | Sterowanie silnikiem |
| 12 | 30 | Rozrusznik |
| 13 | 7,5 | Ogrzewanie czujnika przepustnicy |
| 14 | 15 | Oświetlenie |
| 15 | 20 | Wycieraczka tylnej szyby |
| 16 | 7,5 | Sterowanie silnikiem |
| 17 | 5 | Zapłon, poduszka powietrzna |
| 18 | 15 | Reflektory adaptacyjne |
| 19 | 15 | Reflektory adaptacyjne |
| 20 | 20 | Pompa paliwa |
| 21 | 30 | Elektryczny napęd szyb |
| 22 | 30 | ABS, ESP |
| 23 | 10 | Wspomaganie układu kierowniczego |
| 24 | 30 | Elektryczny napęd szyb |
| 25 | 30 | Gniazda wtykowe |
| 26 | 60 | ABS, ESP |
| 27 | 30 | Hamulec postojowy |
| 28 | 40 | Ogrzewanie tylnej szyby |
| 29 | 15 | Lewy fotel z elektryczną regulacją położenia |
| 30 | 15 | Prawy fotel z elektryczną regulacją położenia |
| 31 | 10 | Elektromagnetyczne sprzęgło sprężarki klimatyzacji |
| 32 | 20 | Wielofunkcyjny moduł sterujący |
| 33 | 25 | Ogrzewanie przednich foteli |
| 34 | 25 | Szperdach |
| 35 | 30 | Wzmacniacz systemu audio |
| 36 | Rezerwa | |
| 37 | 10 | Światło drogowe prawego reflektora |
| 38 | 10 | Światło drogowe lewego reflektora |
| 39 | Rezerwa | |
| 40 | Pompa płynu | |
| 41 | 30 | Pompa próżniowa |
| 42 | 60 | Silnik wentylatora układu chłodzenia |
| 43 | Rezerwa | |
| 44 | 25 | Spryskiwacze reflektorów |
| 45 | 60 | Silnik wentylatora układu chłodzenia |
| 46 | 10 | Silnik wentylatora układu chłodzenia |
| 47 | 10 | Sterowanie silnikiem |
| 48 | 15 | Światła przeciwmgłowe |
| 49 | 15 | Lampa światła mijania prawego reflektora |
| 50 | 15 | Lampa światła mijania lewego reflektora |
| 51 | 15 | Sygnał dźwiękowy |
| 52 | 5 | Zestaw wskaźników, sygnał |
| 53 | 10 | Zapłon |
| 54 | 5 | Wyłącznik świateł |
| 55 | 7,5 | Elektryczny napęd szyb i składania lusterek |
| 56 | 15 | Silnik pompy spryskiwacza przedniej szyby |
| 57 | 15 | Blokada kolumny kierownicy |
| 58 | Rezerwa | |
| 59 | Ogrzewanie oleju napędowego | |
| 60 | 7,5 | Elektryczny napęd lusterek |
| 61 | 7,5 | Elektryczny napęd lusterek |
| 62 | 10 | System wychwytywania par paliwa |
| 63 | 7,5 | Czujnik ogrzewania tylnej szyby |
| 64 | 5 | Reflektory adaptacyjne |
| 65 | 7,5 | Syrena systemu antykradzieżowego |
| 66 | 15 | Silnik pompy spryskiwacza tylnej szyby |
| 67 | 20 | Pompa paliwa |
| 68 | Rezerwa | |
| 69 | 5 | Wielofunkcyjny moduł sterujący |
| 70 | 5 | Czujnik deszczu |
| 71 | Zasilanie elektronicznego wyposażenia nadwozia |
Blok na akumulatorze
Na pokrywie akumulatora powinien być zamocowany blok bezpieczników w postaci wkładek topikowych dużej mocy.
Reklama
| Nr | A | Opis |
|---|---|---|
| 1 | 100 | Blok bezpieczników / przekaźników deski rozdzielczej |
| 2 | 100 | Blok bezpieczników / przekaźników deski rozdzielczej |
| 3 | 100 | Blok bezpieczników / przekaźników w bagażniku |
| 4 | 100 | Blok bezpieczników / przekaźników w bagażniku |
| 5 | Alternator / rozrusznik |
Blok w kabinie
Znajduje się pod panelem od strony kierowcy, za schowkiem.
Reklama
| Nr | A | Oznaczenie |
|---|---|---|
| 1 | 10 | A22 Sterowanie radioodbiornikiem, K33 Wyświetlacz centrum informacyjnego kierowcy (DIC) |
| 2 | 20 | Moduł sterowania nadwoziem K9, oświetlenie zewnętrzne |
| 3 | 25 | Moduł sterowania nadwoziem K9 |
| 4 | 20 | A11 Radioodbiornik, P5 Moduł sterujący brzęczykiem |
| 5 | 7,5 | A12 Moduł sterujący radioodbiornikiem cyfrowym, K82 Moduł sterujący telefonem komórkowym, T11 Moduł interfejsu odtwarzacza multimedialnego |
| 6 | 20 | Przednie gniazdo zasilania (zapalniczka) |
| 7 | 20 | Gniazdo zasilania wyposażenia dodatkowego |
| 8 | 30 | Moduł sterowania nadwoziem K9, Lewy reflektor (światło mijania, halogenowe) |
| 9 | 30 | Moduł sterowania nadwoziem K9, Prawy reflektor (światło mijania, halogenowe) |
| 10 | 30 | Moduł sterowania nadwoziem K9, Zamki drzwi |
| 11 | 40 | K8 Moduł sterujący silnikiem wentylatora. Układ ogrzewania (wentylacji) i klimatyzacji |
| 12 | 25 | S64D Wyłącznik regulatora położenia fotela – kierowca, S65D Wyłącznik podparcia lędźwiowego fotela – kierowca |
| 13 | 25 | Elektryczny napęd przednich foteli |
| 14 | 7,5 | X84 Złącze diagnostyczne |
| 15 | 7,5 | Moduł diagnostyki i sterowania poduszkami powietrznymi K36 |
| 16 | 10 | Centralny zamek |
| 17 | 10 | A26 Panel sterowania systemem ogrzewania, wentylacji i klimatyzacji, K33 Moduł sterujący systemem ogrzewania, wentylacji i klimatyzacji |
| 18 | 30 | KR104A Przekaźnik trybu logistycznego 1 |
| 19 | 20 | Moduł sterowania nadwoziem K9 Światła hamowania, światła pozycyjne |
| 20 | 5 | K85 Moduł wykrywania obecności pasażerów |
| 21 | 10 | P16 Deska rozdzielcza |
| 22 | 5 | S39 Stacyjka |
| 23 | 20 | Moduł sterowania nadwoziem K9 |
| 24 | 20 | Moduł sterowania nadwoziem K9 |
| 25 | 20 | Blokada kolumny kierownicy |
| 26 | 20 | Złącze zasilania wyposażenia dodatkowego |
Za działanie zapalniczki i dodatkowych gniazd odpowiadają bezpieczniki o numerach 6 i 7 o natężeniu 20A.

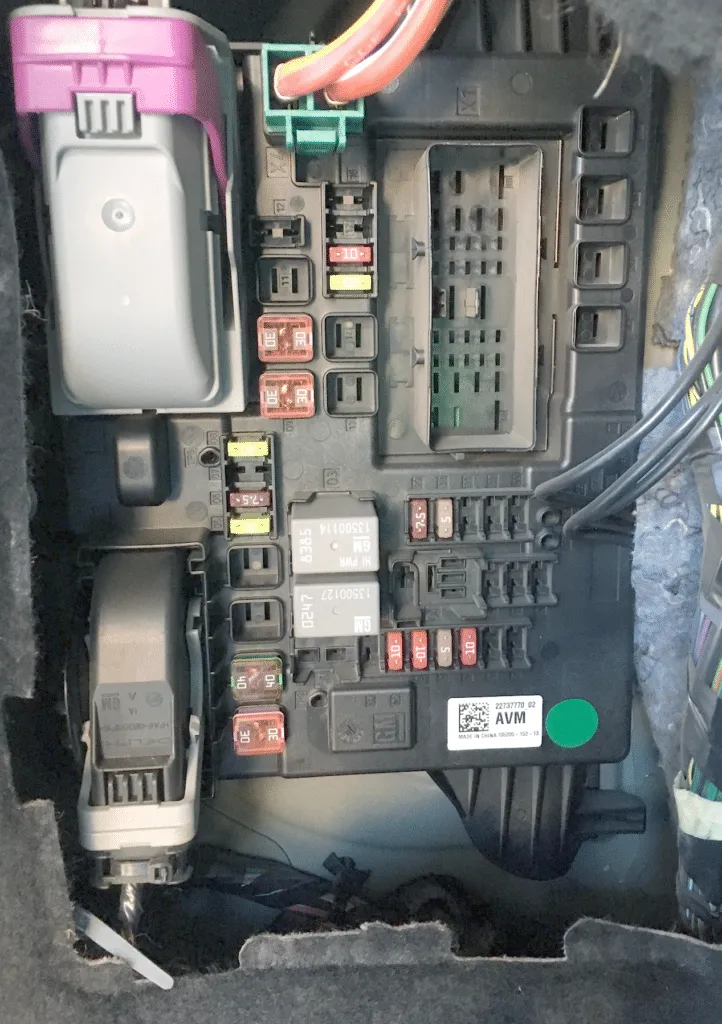

Blok w bagażniku
W bagażniku ten blok jest schowany za okładziną po lewej stronie.
| Nr | A | Przeznaczenie |
|---|---|---|
| 1 | 30 | Centralny zamek, tylne drzwi z napędem elektrycznym |
| 2 | 40 | Klimatyzacja / nagrzewnica |
| 3 | 40 | Moduł sterujący wyposażeniem elektrycznym przyczepy |
| 4 | Rezerwa | |
| 5 | 30 | Złącze wyposażenia elektrycznego przyczepy |
| 6 | Rezerwa | |
| 7 | Rezerwa | |
| 8 | 30 | Złącze wyposażenia elektrycznego przyczepy |
| 9 | Rezerwa | |
| 10 | 30 | Podgrzewacz płynu chłodzącego |
| 11 | 30 | Elektryczny napęd przednich foteli |
| 12 | 10 | Pamięć foteli z napędem elektrycznym |
| 13 | Korektor świateł, System regulacji prześwitu | |
| 14 | Rezerwa | |
| 15 | Rezerwa | |
| 16 | Rezerwa | |
| 17 | Ogrzewanie foteli | |
| 18 | 20 | Moduł sterujący wyposażeniem elektrycznym tylnych drzwi (bagażnik) |
| 19 | Roleta tylnej szyby | |
| 20 | Wentylator fotela kierowcy | |
| 21 | 7,5 | Moduł sterujący wyposażeniem elektrycznym przyczepy |
| 22 | 15 | Roleta tylnej szyby |
| 23 | 5 | System antykradzieżowy |
| 24 | Lewe światło postojowe | |
| 25 | Prawe światło postojowe | |
| 26 | Oświetlenie, kierunkowskazy | |
| 27 | Oświetlenie, kierunkowskazy | |
| 28 | Rezerwa | |
| 29 | 30 | Bezpiecznik transportowy |
| 30 | 30 | Bezpiecznik transportowy |
| 31 | 10 | Aktywny system tłumienia drgań, system automatycznego przełączania świateł drogowych, tempomat, system rozpoznawania znaków drogowych, system ostrzegania o opuszczaniu pasa ruchu |
| 32 | System parkowania | |
| 33 | 10 | Moduł sterujący blokadą mechanizmu różnicowego, napęd na wszystkie koła |
| 34 | 30 | Szyberdach |
| 35 | 30 | Centralny zamek |
| 36 | Elektryczny napęd przednich foteli | |
| 37 | Rezerwa |
