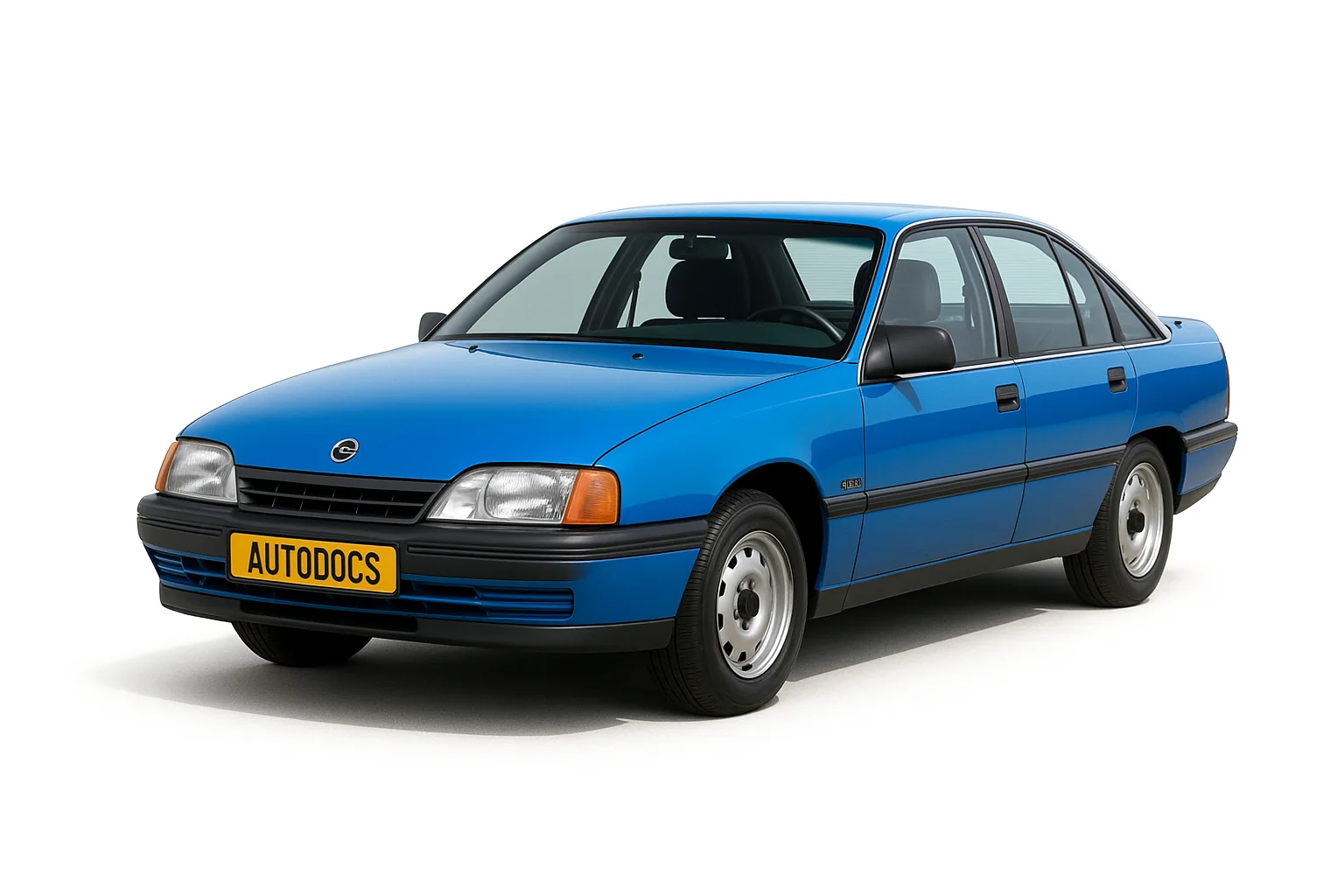

Opel Omega A був представлений у 1986 році, у виконанні "люкс" він носив назву Opel Senator. Роки виробництва 1987, 1988, 1989, 1990, 1991, 1992 і 1993. У даній публікації ми покажемо опис електронних блоків управління та їхні місця розташування, детально опишемо запобіжники і реле Опель Омега А, і схеми їхніх блоків. Відзначимо запобіжники прикурювача.
Зміст
Загальна схема розташування блоків керування
Схема
Блок під капотом
Блок А
Знаходиться в лівому задньому кутку моторного відсіку.
- Реле системи впорскування палива
- Запобіжник запалювання - двигун 18 NV
- Реле частоти обертання двигуна-двигун 18 NV
- Реле обмежувача напруги ABS
- Реле омивача/ очищувача фари
- Реле додаткового вентилятора охолодження
- Запобіжник додаткового вентилятора охолодження
Блоки в салоні
Блок B
Кріпиться на стійці, під нижньою панеллю праворуч.
- Блок управління центрального замка
- Блок керування Motronic
Блок С
Кріпиться на стійці, під нижньою панеллю зліва, і тут буде розташований блок управління покажчиків поворотів.
Блок D
Права нижня підвіска приладової панелі.
- Датчик запальної свічки дизельного двигуна
- Зниження передачі автоматичної трансмісії
- Реле ближнього світла
Блок Е
Знаходиться на спинці заднього сидіння.
- Реле обігрівача заднього сидіння
- Датчик контролю за рівнем підвіски автомобіля
Блок F
На нижній панелі може бути розташоване реле часу обігрівача зовнішнього дзеркала.
Блок Н
На кріпиться на тримачі реле за блоком запобіжників.
- Реле повітряного кондиціонера
- Реле вентилятора повітряного кондиціонера
- Реле поворотів
- Реле часу омивача/ склоочисника заднього скла
- Реле звукового сигналу (моделі з 1988 року)
- Реле компресора повітряного кондиціонера
Блок I
Цей основний блок запобіжників і реле розташований під панеллю приладів зліва, з боку водія.
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 10 | Габаритні вогні ліва сторона. |
| 2 | 10 | Габаритні вогні правий бік. |
| 3 | 10 | Дальнє світло лівої фари. |
| 4 | 10 | Дальнє світло правої фари. |
| 5 | 10 | Ближнє світло лівої фари. |
| 6 | 10 | Ближнє світло правої фари. |
| 7 | 10 | (червоний) Ближнє світло. |
| 8 | 15 | Стоп-сигнали, покажчики повороту, АБС. |
| 9 | 30 | Вогні заднього ходу, склоочисник, звуковий сигнал. |
| 10 | 10 | Заднє протитуманне світло. |
| 11 | 10 | Резерв |
| 12 | 30 | Вентилятор обігрівача. |
| 13 | 20 | Прикурювач, освітлення речового ящика, підігрів передніх сидінь. |
| 14 | 20 | Живлення електрообладнання причепа, регульована за висотою підвіска. |
| 15 | 15 | Аварійні вогні, годинник, підсвічування багажника, плафон, радіо. |
| 16 | 20 | Електробензонасос. |
| 17 | 20 | Протитуманні фари. |
| 18 | 20 | Обігрів заднього скла. |
| 19 | 30 | Передні електро склопідйомники. |
| 20 | 30 | Задні електро склопідйомники. |
| 21 | 10 | Підсвічування панелі приладів, номерного знака, моторного відділення. |
| 22 | 30 | Електровентилятор системи охолодження. |
| 23 | 30 | Центральний замок, підігрів задніх сидінь. |
| 24 | 20 | Додаткові фари дальнього світла. |
| 25 | 30 | Електролюк. |
| 26 | 10 | Омивач фар. |
| 27 | 10 | Автоматична коробка передач, АБС. |
| Позначення реле | ||
| 1 | Заднє скло з підігрівом або звуковий сигнал | |
| 2 | Реле протитуманної фари | |
| 3 | Реле фари дальнього світла | |
| 4 | Знімач запобіжника | |
| 5 | Реле часу омивача/ склоочисника лобового скла | |
| 6 | Блок покажчика повороту | |
| 7 | Аварійний звуковий сигнал | |
| 8 | Запобіжник | |
За прикурювач відповідає запобіжник номер 13 на 20А.
