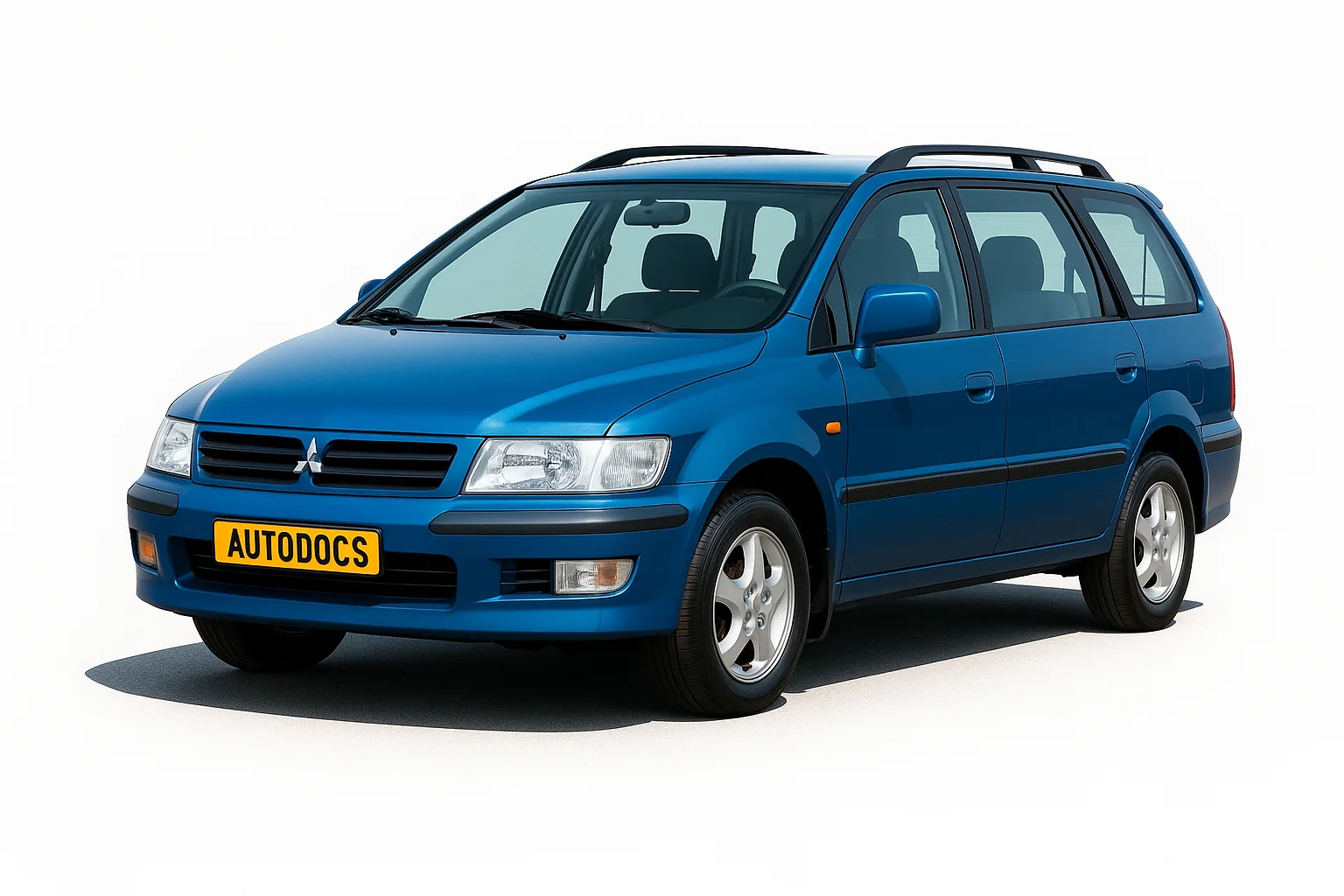

Мінівен Mitsubishi Space Wagon, також відомий під назвою Mitsubishi Chariot 2 , а в північній америці - Dodge Colt Vista Wagon і Plymouth Colt Vista Wagon . У цій статті ми покажемо докладний опис запобіжників і реле Мітсубісі Спейс Вагон зі схемами блоків для моделей, що випускалися в 1997, 1998, 1999, 2001, 2002, 2003 році. Зазначимо запобіжник прикурювача. Дані схеми підійдуть власникам Мітсубісі РВР 2 -го покоління.
Призначення елементів у блоках та кількість їх елементів може відрізнятись і залежить від року випуску, країни постачання та рівня оснащення.
Не підходять схеми чи не те покоління? Вивчіть цей опис!
Блок у салоні
Розташований під панеллю приладів водія.
Фото – приклад
Схема із кришки
Схема
Призначення запобіжників
| 1 | 15А Скло очищувач заднього скла |
| 2 | Резерв |
| 3 | 10А Радіо, Аудіо |
| 4 | 15А Прикурювач |
| 5 | 10А Система кондиціювання, система ABS, система екстреного гальмування, підігрівач паливного фільтра, обігрівач лобового скла, багатофункціональний блок керування 1, блок керування роздавальною коробкою |
| 6 | 10А Система підтримки швидкості, система рециркуляції ОГ (EGR), комбінація приладів, іммобілайзер 2^ (4D56T), блок управління блокуванням диференціала, електронний блок управління 4WD, система SRS, електромагнітний клапан управління дросельною заслінкою, датчик швидкості автомобіля |
| 7 | 20А Контроль двигуна |
| 8 | 10А Ліхтарі заднього ходу |
| 9 | 10А Задній протитуманний ліхтар |
| 10 | 20А Центральний замок |
| 11 | 30А Обігрівач заднього скла |
| 12 | 30А Нагрівач |
| 13 | 20А Люк на даху |
| 14 | 10А АБС |
| 15 | 20А Сидіння з підігрівом |
| 16 | 10А Дзеркала з підігрівом |
| 17 | Резерв |
| 18 | Резерв |
| 19 | Резерв |
| 20 | Резерв |
За прикурювач відповідає запобіжник номер 4 на 15А.
Позначення реле
- Реле задніх протитуманних ліхтарів
- Реле електроприводу скло підйомників
- Реле генератора
- Реле електродвигуна вентилятора обігрівача – задній кондиціонер
- Реле обігрівача заднього скла
- Реле електродвигуна вентилятора обігрівача – передній кондиціонер
- Реле допоміжних ланцюгів запалювання
Блок під капотом
Знаходиться поряд із акумуляторною батареєю.
Схема
Опис запобіжників
| 1 | 100А Генератор |
| 2 | 60А АБС |
| 3 | 60А Група запобіжників |
| 4 | 50А Контролер електродвигуна вентилятора обігрівача |
| 5 | 20А Система керування двигуном, система керування АКПП (INVECS-II 4A/T) |
| 6 | 30А Замок запалювання |
| 7 | 40А Привід склопідйомників з електроприводом |
| 8 | 15А Розетки живлення додаткового обладнання в салоні |
| 9 | 15А Антиобледенювач щіток |
| 10 | 10А Аварійна сигналізація та покажчики поворотів |
| 11 | 15А Стоп сигнали |
| 12 | 10А Аудіо система |
| 13 | 10А Система підсвічування |
| 14 | 10А Компрес кондиціонера |
| 15 | 20А Протитуманні фари |
| 16 | 10А Сигнал |
| 17 | 20А Очищувачі та омивачі лобового скла |
| 18 | 10А Габарити |
| 19 | 10А Габарити |
| 20 | 10А Ближнє світло |
| 21 | 10А Ближнє світло |
| 22 | 10А Далеке світло |
| 23 | 10А Далеке світло |
Розшифровка реле
- А – Реле сигналу
- B – Реле протитуманних фар
- С – Реле керування двигуном
- D – Реле електродвигуна вентилятора системи охолодження
- E – Реле вентилятора
- J – Реле електромагнітної муфти компресора кондиціонера
- K – Реле електродвигуна вентилятора системи охолодження
- L – Реле бензонасосу
- M – Головне реле системи упорскування
- N – Реле керування форсунок
- O – Керуюче реле АКПП
