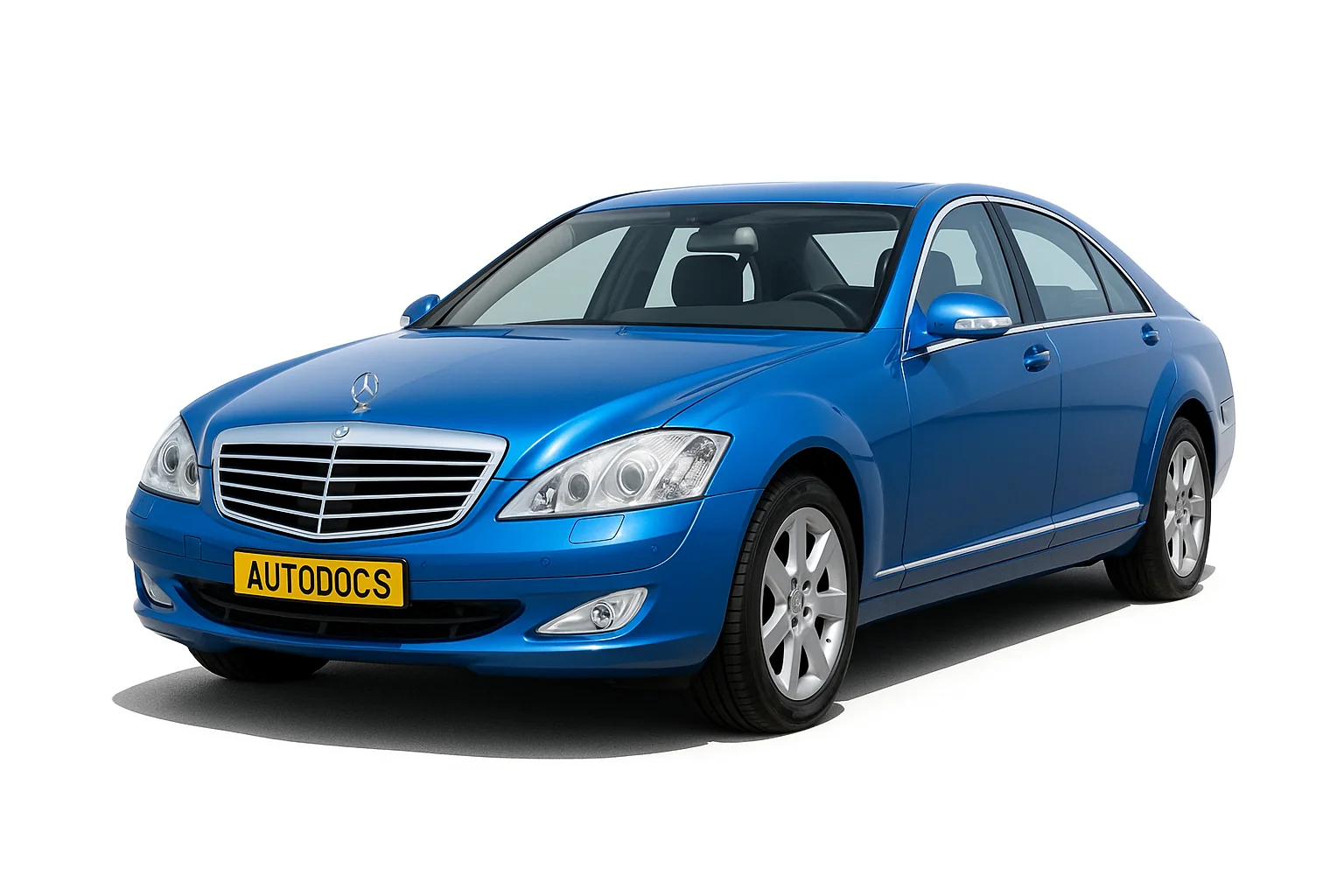

Mercedes w221- п'яте покоління S-класу Mercedes-Benz, що випускалися в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 і 2013 році з різними варіантами виконання S350, S450, S500, S600, S65 AMG, S63. За цей час модель пройшла рестайлінг. Наша інформація буде корисна також власникам Mercedes-Benz C216 (CL-клас), оскільки ці автомобілі виконані на загальній базі. Ми представимо докладний опис запобіжників і реле Мерседес 221 зі схемами блоків і місцями їх розташування. Виділимо запобіжники, які відповідають за прикурювач.
Розташування блоків і призначення елементів у них може відрізнятися від представленого і залежить від року випуску та рівня оснащення Вашого автомобіля.
Зміст
Блоки під капотом
Розташування
| № | Опис |
|---|---|
| F32/3 | Блок силових запобіжників |
| N10/1 | Основний блок запобіжників і реле |
| K109 (K109/1) | Реле вакуумного насоса |
Блок запобіжників і реле
Він розташований у лівій частині, поруч зі стійкою і закритий захисною кришкою.
| № | A | Позначення |
|---|---|---|
| 20 | 10 | Блок управління системи CDI |
| Блок управління ME | ||
| 21 | 20 | Кабельний наконечник електр. ланцюга клеми 87 M1i |
| Блок керування системи CDI | ||
| Реле паливного насоса | ||
| Дозуючий клапан | ||
| 22 | 15 | Кабельний наконечник електр. ланцюга клеми 87 |
| 23 | 20 | Кабельний наконечник електр. ланцюга клеми 87 |
| Кабельний наконечник електр. ланцюга клеми 87 M2e | ||
| Кабельний наконечник електр. ланцюга клеми 87 M2i | ||
| Блок керування SAM з модулем запобіжників і реле в задній частині салону | ||
| 24 | 25 | Кабельний наконечник електр. ланцюга клеми 87M1e |
| Блок керування системи CDI | ||
| 25 | 7,5 | Комбінація приладів |
| 26 | 10 | Передня ліва блок-фара |
| 27 | 10 | Передня права блок-фара |
| 28 | 7,5 | Блок управління EGS |
| Блок керування, інтегрований в АКП (VGS) | ||
| 29 | 5 | Блок керування SAM з модулем запобіжників і реле в задній частині салону |
| 30 | 7,5 | Блок керування системи CDI |
| Блок управління ME | ||
| Блок керування паливного насоса | ||
| 31 | 5 | S 400 Hybrid: Електричний компресор кондиціонера |
| 32 | 15 | Блок керування додаткового насоса масла КП |
| 33 | 5 | Починаючи з 1.9.10: Блок керування ESP |
| S 400 Hybrid: | ||
| Блок системи управління АКБ | ||
| Блок керування перетворювача постійної напруги | ||
| Блок керування силової електроніки | ||
| 34 | 5 | S 400 Hybrid: Блок керування системи рекуперації енергії гальмування |
| 35 | 5 | Блок керування електричного стоянкового гальма |
| 36 | 10 | Діагностичний роз'єм |
| 37 | 7,5 | Блок керування EZS |
| 38 | 7,5 | Блок керування центрального інтерфейсу |
| 39 | 7,5 | Комбінація приладів |
| 40 | 7,5 | Верхня блок-панель керування |
| 41 | 30 | Підлеглий електромотор склоочисника |
| 42 | 30 | Головний електромотор очищувача |
| 43 | 15 | Прикурювач з підсвічуванням, передній |
| 44 | Резерв | |
| 45 | 5 | S 400 Hybrid: |
| Циркуляційний насос 1 силових електронних пристроїв | ||
| 46 | 15 | Блок керування ABC (система активного контролю рівня кузова) |
| Блок керування AIRMATIC з ADS | ||
| 47 | 15 | Електромотор регулювання рульової колонки вгору і вниз |
| 48 | 15 | Електромотор регулювання рульової колонки вперед і назад |
| 49 | 10 | Електронний модуль рульової колонки |
| 50 | 15 | Блок управління KLA |
| 51 | 5 | Дисплей COMAND |
| Дисплей системи роздільного зображення SPLITVIEW (система роздільного зображення) | ||
| 52a | 15 | W221: |
| Лівий звуковий сигнал | ||
| Правий звуковий сигнал | ||
| 52b | 15 | W221, C216: |
| Лівий звуковий сигнал | ||
| Правий звуковий сигнал | ||
| 53 | Резерв | |
| 54 | 40 | Блок рециркуляції повітря кліматичної системи |
| 55 | 60 | Бензинові двигуни: Електричний повітряний насос |
| 56 | 40 | Компресорний блок системи AIRmatic |
| 57 | 30 | Підігрів щіток склоочисника |
| 60 | 5 | Електрогідравлічний підсилювач рульового управління |
| 61 | 7,5 | Блок керування систем пасивної безпеки |
| 62 | 5 | Блок керування системи нічного бачення |
| 63 | 15 | Датчик конденсату паливного фільтра з елементом підігріву |
| 64 | 10 | W221: |
| Котушка електромагніту підголівника NECK-PRO на спинці сидіння водія | ||
| Котушка електромагніту підголівника NECK-PRO на спинці правого переднього сидіння | ||
| 65 | 15 | Дійсно з 1.6.09: Штекерне з'єднання 12 вольт у речовому ящику |
| 66 | 7,5 | Модуль керування DTR (Distronic) |
| Реле | ||
| А | Реле повітряного насоса | |
| B | Реле компресора повітряної підвіски | |
| C | реле клеми 87, двигун | |
| D | Реле клеми 15 | |
| E | Реле електр. ланцюга клеми 87 ходової частини | |
| F | Реле звукових сигналів | |
| G | Реле клеми 15R | |
| H | Реле ел. ланцюга клеми 50, стартер | |
| J | Реле ел. ланцюга клеми 15, стартер | |
| K | Реле підігріву щіток склоочисника | |
За передній прикурювач відповідає запобіжник номер 43 на 15А. За задній прикурювач відповідають запобіжники в задньому блоці запобіжників і реле.
Блок силових запобіжників
Розташований у правій частині моторного відсіку, поруч з акумуляторною батареєю.
Варіант 1
| № | A | Призначення |
|---|---|---|
| F32f1 | 400 | Стартер |
| F32f2 | 150 / 200 | Крім двигуна 642: Генератор / Двигун 642: Генератор |
| F32f3 | 150 | |
| F32f4 | 150 | Всмоктувальний електро вентилятор двигуна і кондиціонера з інтегрованим регулятором |
| F32f5 | 200 | Двигун 642: Додатковий підігрівач PTC |
| F32f6 | 200 | Блок керування SAM з модулем запобіжників і реле, передній |
| F32f7 | 40 | Блок керування ESP |
| F32f8 | 25 | Блок керування ESP |
| F32f9 | 20 | Блок керування SAM з модулем запобіжників і реле, передній |
| F32f10 | 7,5 | Блок керування бортовою мережею |
Варіант 2
| № | A | Позначення |
|---|---|---|
| 3 | 150 | Блок керування SAM з модулем запобіжників і реле в задній частині салону |
| 4 | 150 | Реле функції ECO Start-Stopp |
| S 400 Hybrid: Блок керування перетворювача постійної напруги | ||
| Блок керування обігрівом вітрового скла | ||
| 5 | 125 | Багатофункціональний блок керування спецавтомобіля (MSS) |
| 40 | S 400 Hybrid: Вакуумний насос | |
| 6 | 80 | Правий блок запобіжників у передній панелі |
| 7 | 150 | Багатофункціональний блок керування спецавтомобіля (MSS) |
| Двигун 629, 642, 651: Додатковий підігрівач PTC | ||
| 8 | 80 | Передній блок керування SAM з модулем запобіжників і реле |
| 9 | 80 | Лівий блок запобіжників у передній панелі |
| 10 | 150 | Блок керування SAM з модулем запобіжників і реле в задній частині салону |
Блоки в салоні
Розташування
Схема розташування блоків у салоні Мерседес 221
| № | Позначення |
|---|---|
| F1/6 | Блок запобіжників у панелі приладів, правий |
| F1/7 | Блок запобіжників у панелі приладів, лівий |
| F32/4 | Блок силових запобіжників |
| F38 | Запобіжник аварійної АКБ |
| N10/2 | Задній блок запобіжників і реле |
Блок запобіжників у панелі ліворуч
Цей блок запобіжників встановлюється в лівому торці приладової панелі зліва, за захисною кришкою.
| № | A | Позначення |
|---|---|---|
| 92 | 40 | Блок керування сидіння передній лівий |
| 93 | 7,5 | Блок керування системою пасивної безпеки |
| Блок управління система визначення маси пасажирів (WSS) (США) | ||
| 94 | Не використовується | |
| 95 | Не використовується | |
| 96 | 5 | Блок керування RDK (система контролю тиску в шинах (Siemens)) |
| 97 | 7,5 | W221: Блок керування Аудіо-відео-контролером (мультимедійна розважальна система в задній частині салону) |
| 98 | Не використовується | |
| 99 | Не використовується | |
| 100 | Не використовується | |
| 101 | 10 | Дисплей лівий у задній частині салону |
| Дисплей правий у задній частині салону | ||
| 102 | 40 | Блок управління сидіння передній правий |
| 103 | 7,5 | Блок керування ESP |
| 104 | 40 | Блок керування аудіо - тюнером |
| 105 | Не використовується | |
| 106 | Блок керування електронної системи стягнення дорожніх зборів (ETC) (Японія) | |
| 107 | 5 | C216: Блок керування SDAR |
| 108 | 5 | Блок керування заднього кондиціонера |
| 109 | 15 | W221: Проміжне штекерне з'єднання електричного вентилятора задньої частини салону |
| 110 | 7,5 | W221: |
| Блок керування мультиконтурної спинки сидіння задній лівий | ||
| Блок керування мультиконтурної спинки сидіння задній правий | ||
| 111 | 5 | Блок керування HBF |
| 112 | 5 | W221: |
| Блок керування передніх лівих дверей | ||
| Блок керування передніх правих дверей | ||
| 113 | Не використовується |
Блок запобіжників у панелі праворуч
Цей блок запобіжників встановлюється в правому торці приладової панелі зліва, за захисною кришкою.
| № | A | Опис |
|---|---|---|
| 70 | 40 | C216: Блок керування правих дверей |
| W221: Блок управління в передніх правих дверях | ||
| 71 | 15 | Блок керування KEYLESS-GO |
| 72 | 7,5 | S 400 Hybrid: Піротехнічний роз'єднувальний елемент |
| 73 | 5 | Блок керування COMAND (Японія) |
| Блок керування системи аварійного виклику | ||
| 74 | 30 | Блок керування HDS (дистанційне закривання кришки багажника) |
| 75 | 10 | S 400 Hybrid: |
| Блок системи управління АКБ | ||
| Блок керування силової електроніки | ||
| 76 | 15 | Двигун 642.8: Реле живлення AdBlue® |
| S 400 Hybrid: Реле вакуумного насоса (+) | ||
| 77 | 50 | Акустичний підсилювач |
| 78 | 25 | S 65 AMG з двигуном 275: Реле додаткового вентилятора |
| Двигун 642.8: Реле живлення AdBlue® | ||
| 15 | Двигун 157, 278; S 400 Hybrid, CL 63 AMG: Циркуляційний насос охолоджувача наддувного повітря | |
| 79 | 7,5 | Сирена сигналізації |
| 80 | 40 | C216: Блок керування в лівих дверях |
| W221: Блок управління в передніх лівих дверях | ||
| 81 | 30 | C216: Блок керування систем задньої частини салону |
| 40 | W221: Блок керування задніх лівих дверей | |
| 82 | 30 | C216: Блок керування систем задньої частини салону |
| 40 | W221: Блок керування задніх правих дверей | |
| 83 | 30 | Модуль сервоприводу АКП для системи "DIRECT SELECT" |
| 84 | 20 | Цифровий звуковий процесор |
| 85 | 10 | AMG: Накладки порогів з підсвічуванням |
| 86 | Резерв | |
| 87 | Резерв | |
| 88 | Резерв | |
| 89 | Резерв | |
| 90 | 20 | C216: Опалювач STH (система автономного опалення) |
| W221: Опалювач STH (автономний) або ZUH (додатковий) | ||
| 91 | 5 | Приймальний блок дистанційного радіоуправління автономним опалювачем STH |
| S 400 Hybrid: Передній блок керування SAM з модулем запобіжників і реле |
Задній блок запобіжників і реле
Цей блок встановлено в багажному відсіку, за підлакітником заднього сидіння. Для доступу треба, опустити підлокітник і прибрати захисну кришку.
| № | A | Позначення |
|---|---|---|
| 115 | 50 | Обігрів заднього скла |
| 116 | 10 | Двигун 157, 275, 278: Циркуляційний насос охолоджувача наддувного повітря |
| Двигун 156: Циркуляційний насос масляного радіатора двигуна | ||
| S 400 Hybrid: Циркуляційний насос 2 силових електронних пристроїв | ||
| 117 | 15 | Задній прикурювач |
| 118 | 30 | Двигун 629, 642: Паливний насос |
| 15 | S 400 Hybrid: Циркуляційний насос 1 силових електронних пристроїв | |
| 15 | Двигун 642.8, 651 починаючи з 1.6.11: Компресор холодоагенту з електромагнітною муфтою | |
| 119 | 7,5 | Центральна панель управління спереду |
| 120 | Резерв | |
| 121 | 10 | Блок керування аудіотюнера |
| 122 | 7,5 | Блок управління COMAND |
| 123 | 40 | W221: Передній правий реверсивний реверсивний натягувач ременя безпеки |
| 124 | 40 | W221: Передній лівий реверсивний натягувач ременя безпеки |
| 125 | 5 | Блок управління голосового управління (SBS) |
| 126 | 25 | Стельова блок-панель керування |
| 127 | 30 | Насос нижньої частини спинки сидіння |
| Пневмонасос мультиконтурного сидіння | ||
| Пневмонасос для динамічного регулювання сидіння | ||
| 128 | 25 | Двигун 156, 157, 272, 273, 275, 276, 278, 642: Блок керування паливного насоса |
| 129 | 25 | Блок керування UHI (універсальний інтерфейс стільникового телефону) / Стельова блок-панель керування |
| 130 | 30 | Блок керування електричного стоянкового гальма |
| 131 | 7,5 | Модуль антенних підсилювачів над заднім склом |
| 133 | 15 | Блок керування системи розпізнавання причепа |
| 5 | Камера заднього виду | |
| 134 | 15 | Розетка в багажному відділенні |
| 135 | 7,5 | Блок керування радарних датчиків (SGR) |
| Блок керування PTS (PARKTRONIC) | ||
| 136 | 7,5 | Двигун 642.8: Блок керування AdBlue® |
| 137 | 7,5 | Починаючи з 1.9.10: Камера заднього виду |
| 138 | 5 | Навігаційний процесор (Тайвань, до 31.8.10) |
| Блок керування системи аварійного виклику | ||
| Штекерне з'єднання ТВ/тюнер (Японія) | ||
| 139 | 15 | Холодильний бокс у спинці заднього сидіння |
| 140 | 15 | Штекерне з'єднання прикурювача з освітленням попільнички, ззаду |
| Розетка 115 В | ||
| 141 | 5 | Блок керування камери заднього виду |
| Модуль електроживлення камери заднього виду | ||
| 142 | 7,5 | Блок керування PTS (PARKTRONIC) |
| Блок керування радарних датчиків (SGR) | ||
| Блок керування відео датчиків і радарних датчиків (починаючи з 1.9.10) | ||
| 143 | 25 | Блок керування задніх сидінь |
| 144 | 25 | Блок керування задніх сидінь |
| 145 | 20 | Штекерний роз'єм тягово-зчіпного пристрою AHV, 13-контактний |
| 146 | 25 | Блок керування системи розпізнавання причепа |
| 147 | Резерв | |
| 148 | 25 | Кінцева муфта клеми 30 панорамного зсувного панорамного люка |
| 149 | 25 | Модуль керування панорамним зсувним люком |
| 150 | 7,5 | Комбінований ТВ-тюнер (аналоговий/цифровий) |
| Штекерне з'єднання ТВ/тюнер (Японія) | ||
| 151 | 20 | Блок керування системи розпізнавання причепа 25A Модуль керування стоянкової гальмівної системи з електроприводом |
| 152 | 25 | Блок керування перетворювача DC/AC 7,5A Модуль антенних підсилювачів над заднім склом |
| Реле | ||
| M | Реле клеми 15 (2) / резерв 1 (реле з перемикаючим контактом) | |
| Н | Реле клеми 15R | |
| O | Реле розеток | |
| P | Реле обігріву заднього скла | |
| Q | Двигун 156, 157, 275, 278, 629: Реле циркуляційного насоса | |
| S 400 Hybrid: Реле циркуляційного насоса 2 силових електронних пристроїв | ||
| R | Реле прикурювача | |
| S | Двигун 642, крім 642.8: Реле паливного насоса | |
| Двигун 642.8, 651 починаючи з 1.6.11: Електромагнітна муфта компресора холодоагенту | ||
| S 400 Hybrid: Реле циркуляційного насоса 1 силових електронних пристроїв | ||
За прикурювач відповідає запобіжник 117 і 134.
Блок силових запобіжників
У салоні праворуч з боку пасажира кріпиться ще один блок силових запобіжників.
| № | A | Призначення |
|---|---|---|
| 2 | 400 | Генератор (G2) |
| 3 | 150 | Електрогідравлічний підсилювач рульового управління |
| Двигун 629, 642: Кінець часу розжарювання свічки | ||
| 4 | Блок силових запобіжників салону F32/4 | |
| 5 | 100 | Всмоктувальний електро вентилятор двигуна і кондиціонера з інтегрованим регулятором |
| 6 | 150 | Передній блок керування SAM з модулем запобіжників і реле |
| 7 | 40 | Блок керування ESP |
| S 400 Hybrid: Блок керування системи рекуперації енергії гальмування | ||
| 8 | 25 | Блок керування ESP |
| S 400 Hybrid: Блок керування системи рекуперації енергії гальмування | ||
| 9 | 25 | Передній блок керування SAM з модулем запобіжників і реле |
| 10 | Резерв | |
| Реле | ||
| F32 / 4k2 | Реле вимкнення струму спокою | |
Так само в багажнику можуть встановлюватися додаткові запобіжники і реле системи Adblue.
