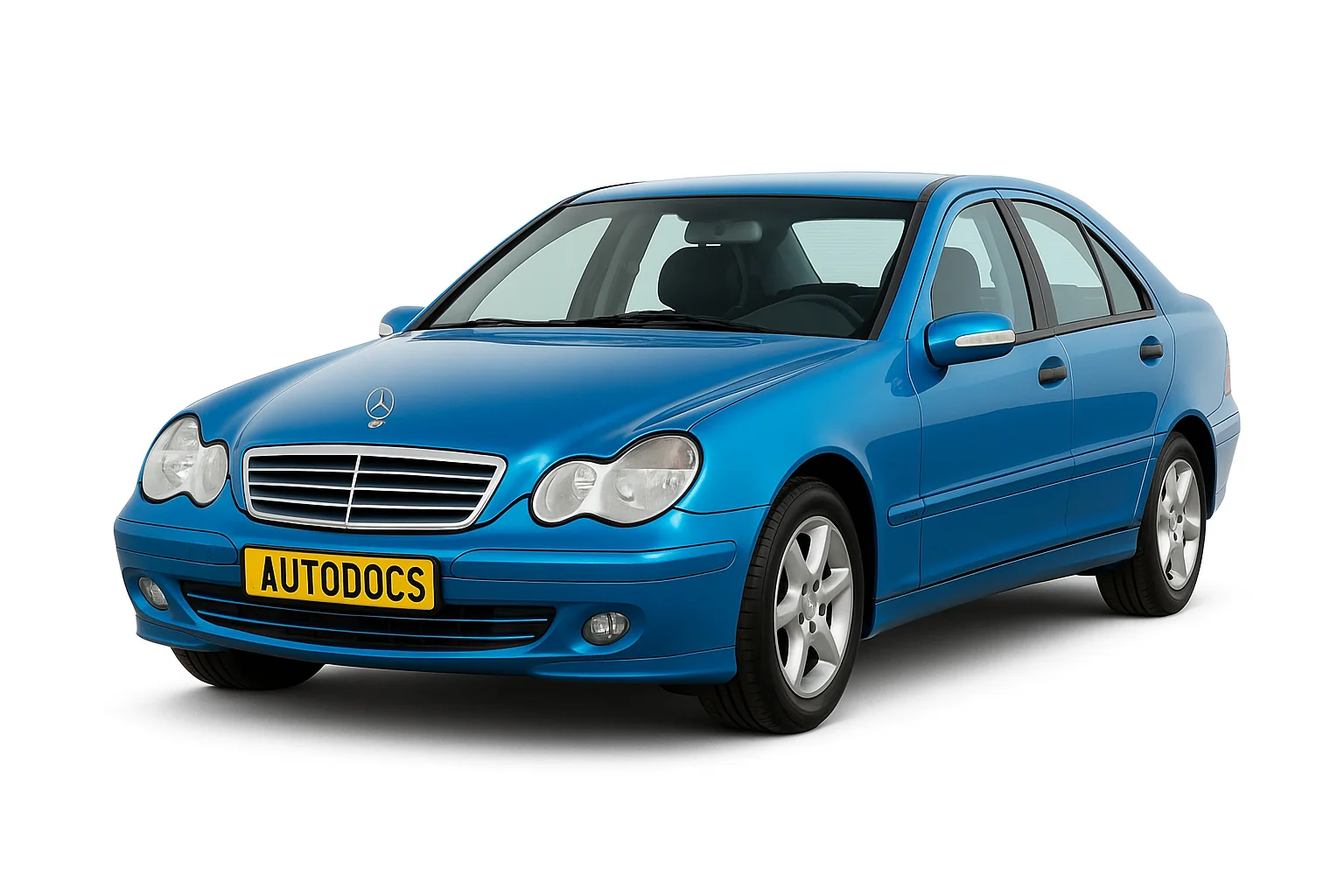

Mercedes 203 C-class представляє друге покоління модельного ряду, яке випускалося у 2000, 2001, 2002, 2003, 2004, 2005, 2006 і 2007 році з кузовами седан w203, універсал s203, купе (C160, C180, C230, C240, C280, C320). За цей час модель пройшла рестайлінг. У даній публікації Ви знайдете інформацію про розташування електронних блоків управління, докладний опис запобіжників і реле Мерседес 203 зі схемами блоків і фото прикладами їх розташування. Відзначимо запобіжники, що відповідають за прикурювач і бензонасос.
Розташування блоків і виконання елементів у них може відрізнятися від представленого і залежить від року випуску, регіону поставки та рівня електричного оснащення Вашого автомобіля.
Розташування
| № | Опис |
|---|---|
| 1 | Блок керування кондиціонером/ обігрівачем - у панелі керування обігрівачем |
| 2 | Блок керування вентилятором кондиціонера/ обігрівача - поруч з електродвигуном вентилятора |
| 3 | Датчик чистоти повітря (система кондиціонування) |
| 4 | Датчик сонячного світла (система кондиціонування) |
| 5 | Підсилювач сигналу антени - 1, верхня частина заднього скла |
| 7 | Блок керування протиугінною системою (об'єднаний із багатофункціональним блоком керування) - ліва частина багажного відділення |
| 8 | Датчик нахилу автомобіля (протиугінна система) - ліва частина багажного відділення |
| 9 | Звуковий сигнал протиугінної системи - за накладкою колісної арки |
| 10 | Датчики зміни об'єму (протиугінна система) |
| 11 | Блок аудіосистеми - у навігаційній системі |
| 12 | Підсилювач вихідного сигналу аудіосистеми (якщо є) - права частина багажного відділення |
| 13 | Блок керування додатковим обігрівачем |
| 14 | Приймач дистанційного керування додатковим обігрівачем - під панеллю (задня частина багажного відділення) |
| 15 | Акумуляторна батарея |
| 16 | Блок керування вакуумним насосом підсилювача гальм |
| 17 | Датчик сигналу центрального замка (інфрачервоний) - у ручці дверей водія |
| 18 | Діагностичний роз'єм (DLC) |
| 19 | Блок керування електрообладнанням дверей водія |
| 20 | Блок керування електрообладнанням лівих задніх дверей |
| 21 | Блок керування електрообладнанням дверей пасажира |
| 22 | Блок керування електрообладнанням правих задніх дверей |
| 23 | Блок запобіжників /реле, моторний відсік 1 |
| 24 | Блок запобіжників /реле приладова панель |
| 25 | Блок запобіжників /реле, багажне відділення |
| 26 | Блок керування фарою, лівий (моделі з ксеноновими фарами) |
| 27 | Блок керування фарою, правий (моделі з ксеноновими фарами) |
| 28 | Звукові сигнали 1/2 - за решіткою радіатора |
| 29 | Блок керування замком запалювання |
| 30 | Електронний блок керування іммобілайзером - (об'єднаний із блоком керування замком запалювання) |
| 31 | Реле покажчиків поворотів /аварійної сигналізації- у багатофункціональному блоці керування 2 |
| 32 | Блок керування освітленням - за перемикачем головного освітлення |
| 34 | Багатофункціональний блок керування 1 - прикріплений до блоку запобіжників/реле в моторному відсіку - функції: Лампи освітлення салону, головне освітлення, звукові сигнали, очищувачі лобового скла, контроль тиску в системі кондиціонування, омивачі фар, рівень охолоджувальної рідини, рівень гальмівної рідини, термометр, електропривод дзеркал заднього виду на дверях |
| 35 | Багатофункціональний блок керування 2 - з'єднаний блоком запобіжників/реле, багажне відділення - функції: Центральний замок, рівень пального, протиугінна система, аварійна сигналізація, обігрівач заднього скла, задні ліхтарі, привід відчинення кришки багажника, очищувач заднього скла (універсал) |
| 36 | Блок керування навігаційною системою |
| 37 | Датчик температури навколишнього повітря |
| 38 | Блок управління системи паркування - під панеллю, у задній частині багажного відділення |
| 39 | Датчик дощу - верхня центральна частина лобового скла |
| 40 | Блок керування електроприводом сидіння (з пам'яттю), переднім лівим - під сидінням |
| 41 | Блок керування електроприводом сидіння (з пам'яттю), переднім правим - під сидінням |
| 42 | Блок керування підігрівом сидіння, перед. - в блоці перемикачів |
| 43 | Електронний блок керування КПП - секвентальна МКПП |
| 44 | Бічний датчик удару, лівий - під заднім сидінням |
| 45 | Бічний датчик удару, правий - під заднім сидінням |
| 46 | Електронний блок керування SRS |
| 47 | Блок керування електрообладнанням рульової колонки - за рульовим колесом |
| 48 | Блок керування замком рульової колонки - вбудований у блок керування замком запалювання |
| 49 | Блок керування електроприводом люка |
| 50 | Датчик висоти положення кузова, передній (моделі з ксеноновими фарами) - передній стабілізатор поперечної стійкості |
| 51 | Датчик висоти положення кузова, задній (моделі з ксеноновими фарами) - задня вісь |
| 52 | Модуль підключення до телефонної мережі - під панеллю, у задній частині багажного відділення |
| 53 | Блок керування інтерфейсом телефону - під панеллю, у задній частині багажного відділення |
| 54 | Приймач телефону - під панеллю, у задній частині багажного відділення |
| 55 | Блок керування електрообладнанням причепа - під панеллю, у задній частині багажного відділення |
| 56 | Електронний блок керування КПП |
| 57 | Блок керування перемиканням передач - селектор АКПП |
| 59 | Блок системи голосової активації - під панеллю, у задній частині багажного відділення |
| 60 | Блок запобіжників /реле, моторний відсік 2 |
Розташування блоків запобіжників і реле в Мерседес 203
| № | Позначення |
|---|---|
| F32 | Блок силових запобіжників |
| F34 | Блок запобіжників у панелі приладів |
| N10/1 | Блок запобіжників і реле в моторному відсіку |
| N10/2 | Блок запобіжників і реле багажному відсіку |
Блок у салоні
У салоні блок запобіжників розташований у лівому торці приладової панелі за захисною кришкою.
| № | A | Призначення |
|---|---|---|
| 21 | 30 | Блок керування лівих передніх дверей |
| 22 | 30 | Блок керування правих передніх дверей |
| 23 | 15 | Прикуриватель |
| 24 | 7,5 | CD-програвач із чейнджером (у бардачку) |
| 25 | 30 | Блок керування верхньої контрольної панелі |
| 26 | 25 | Звуковий підсилювач |
| 27 | 30 | Блок керування електроприводом регулювання водійського сидіння (з пам'яттю) |
| 28 | 30 | Запасний запобіжник |
| 29 | 30 | Блок керування електроприводом регулювання водійського сидіння (з пам'яттю) |
| Багатофункціональний блок керування (таксі) | ||
| 30 | 40 | Блок циркуляції повітря обігрівача |
| 31 | 20 | Блок керування EIS |
| Блок керування замком запалювання | ||
| 32 | 30 | Блок керування лівих задніх дверей |
| 33 | 30 | Блок керування правих задніх дверей |
| 34 | 7,5 | Муфта роз'єму клеми 30 |
| До 31.5.01: | ||
| Стільниковий телефон і приймач D2В (для вбудованого телефону) | ||
| Стільниковий телефон і приймач TELE AID D2В (для вбудованого телефону) | ||
| Телефонний інтерфейс (для додаткового стільникового телефону) | ||
| Компенсатор CTEL (для додаткового стільникового телефону) | ||
| 15 | До 31.3.04: Блок керування електроприводом регулювання пасажирського сидіння (з пам'яттю) | |
| До 31.5.03, Таксі: Багатофункціональний блок керування | ||
| З 1.6.03, Таксі: Багатофункціональний блок керування | ||
| З 1.6.01, Поліція: Багатофункціональний блок управління | ||
| 30 | З 1.4.04: Блок керування електроприводом регулювання пасажирського сидіння (з пам'яттю) | |
| З 1.4.04, Таксі: Багатофункціональний блок керування | ||
| 35 | 30 | До 31.3.04: Блок обігрівача STH |
| 20 | З 1.4.04: Блок обігрівача STH | |
| 36 | 30 | До 31.3.04, Поліція: Роз'єм живлення додаткового обладнання |
| 15 | Двигуни 612.990 (до 29.2.04): Циркуляційний насос охолоджувача наддувного повітря | |
| З 1.4.04, Японія: Блок керування аудіоінтерфейсу | ||
| 7,5 | Універсальний інтерфейс мобільного телефону | |
| 37 | 25 | Циркуляційний насос охолоджувача наддувного повітря |
| До 29.2.04: Блок керування вакуумного насоса гальмівного підсилювача | ||
| 38 | 30 | До 29.2.04: Блок керування електроприводом регулювання пасажирського сидіння (з пам'яттю) |
| З 1.4.04, Поліція: Багатофункціональний блок управління | ||
| 39 | 30 | Запасний запобіжник |
| 40 | 7,5 | Блок керування електроприводом регулювання пасажирського сидіння (з пам'яттю) |
| Універсальний інтерфейс мобільного телефону | ||
| Точка розмежування стільникових телефонів | ||
| Телефонний інтерфейс | ||
| Компенсатор мережі радіотелефонного зв'язку E | ||
| З 1.6.01, телефон MB: Стільниковий телефон і прийомопередавач | ||
| З 1.6.01, TELE AID: Стільниковий телефон і прийомопередавач | ||
| З 1.4.04, Японія: Блок керування E-call | ||
| 30 | До 31.5.01: Багатофункціональний блок керування | |
| 41 | 7,5 | Блок керування верхньої контрольної панелі |
| До 31.5.01: Блок-панель керування системи KLA (Система автомат. клімат-контролю) | ||
| 15 | З 1.6.01: Блок-панель керування системи KLA (Система автомат. клімат-контролю) | |
| 42 | 7,5 | Комбінація приладів |
У мерседес 203 за прикурювач відповідає запобіжник 23. Ще один запобіжник розташований у блоці під капотом або багажному відділенні (США).
Блок під капотом
Основний блок
Під капотом у моторному відсіку в лівій частині під захисною кришкою розташований блок запобіжників і реле.
| № | A | Призначення |
|---|---|---|
| 43a | 15 | Реле звукового сигналу |
| 43b | 15 | Реле звукового сигналу |
| 44 | 5 | Інтерфейс D2В |
| Телефонний інтерфейс | ||
| Муфта роз'єму 15R | ||
| Блок керування TELE AID | ||
| 45 | 7,5 | Блок управління SRS |
| 46 | 40 | Реле ввімкнення /вимкнення склоочисників |
| Реле режиму роботи склоочисника 1/2 | ||
| 47 | 15 | Підсвічування речового ящика з датчиком - вимикачем |
| Передний прикуриватель (с подсветкой) | ||
| 48 | 15 | Двигуни 612.990 (до 31.3.04): Блок керування вакуумного насоса гальмівного підсилювача |
| Двигуни 112, 113: Захищена запобіжником муфта роз'єму 15 | ||
| Двигуни 646, США (до 31.3.04): Захищена запобіжником муфта роз'єму 30 | ||
| Двигуни 646 (з 1.4.04): O2 зонд перед каталітичним нейтралізатором ОГ | ||
| 49 | 7,5 | Блок управління SRS |
| 50 | 5 | Модуль вимикача освітлення |
| Двигуни 612.990 | ||
| Вихідний каскад передпускового підігріву (до 31.3.04) | ||
| Датчик масової витрати повітря (1.4.04 до 30.11.04) | ||
| 51 | 7,5 | ААС (автоматичний К/В) із вбудованим електромотором додаткового вентилятора |
| Комбінація приладів | ||
| Для ААС "комфорт": | ||
| Датчик відмов ААС | ||
| Датчик сонячного випромінювання ААС (4 штуки) | ||
| Для всіх автомобілів із ксеноновими фарами: | ||
| Ліва блок-фара | ||
| Права блок-фара | ||
| AMG: Циркуляційний насос охолоджувача наддувного повітря | ||
| 203.0 (до 31.7.01): Блок керування SRS | ||
| 52 | 15 | Стартер |
| 53 | 25 | Дизельні двигуни: |
| Реле стартера | ||
| Задній блок управління SAM з коробкою реле і запобіжників | ||
| Двигуни 611/612/642/646: Блок керування CDI | ||
| 15 | Бензинові двигуни: | |
| Реле стартера | ||
| Задній блок управління SAM з коробкою реле і запобіжників | ||
| Двигуни 111/271/272: Блок керування ME | ||
| Двигуни 112/113: | ||
| Блок управління ME | ||
| Кінцева кабельна муфта електр. ланцюга клеми 87 M1e | ||
| 54 | 15 | Двигуни 271.940: |
| Блок управління ME | ||
| Клапан вентиляції (США) | ||
| Запірний клапан вугільного адсорбера | ||
| Двигуни 271.942: Блок керування NOX | ||
| Двигуни 642/646: Блок керування CDI | ||
| Двигуни 642/646: Кінцева кабельна муфта електр. ланцюга клеми 30 | ||
| 7,5 | Двигуни 611/612: Блок керування CDI | |
| Двигуни 611/612 (до 30.11.04): Нагрівальний елемент у вентиляційному повітропроводі | ||
| 55 | 7,5 | Датчик повороту рульового колеса |
| Distronic: Блок керування DTR | ||
| Коробка передач 722: | ||
| Блок керування ETC [EGS] (до 31.5.04) | ||
| Електронний блок управління важеля селектора | ||
| Блок управління VGS | ||
| Коробка передач 716: | ||
| Блок керування Sequentronic | ||
| Датчик-вимикач положення трансмісії | ||
| 56 | 5 | Блок керування ESP і BAS |
| Датчик-вимикач стоп-сигналів | ||
| 57 | 5 | Датчик повороту рульового колеса (до 31.5.02) |
| Блок керування електронного запалювання/датчика-вимикача розмикання ланцюга стартера стоп-сигналів | ||
| Електронний модуль рульової колонки (з 1.6.02) | ||
| Двигуни 112/113: Блок керування ME | ||
| 58 | 40 | Коробка передач 716: Гідравлічний насос |
| 59 | 50 | Блок керування ESP і BAS |
| 60 | 40 | Блок керування ESP і BAS |
| 61 | 15 | Коробка передач 716: Блок керування Sequentronic |
| 62 | 5 | Діагностичний роз'єм |
| Модуль керування освітленням | ||
| Датчик-вимикач стоп-сигналів | ||
| 63 | 5 | Модуль керування освітленням |
| 64 | 10 | Радіоприймач |
| Радіоприймач і навігація | ||
| Дисплей і блок керування функціонуванням COMAND | ||
| 65 | 40 | Двигуни 112/113: Електричний повітряний насос |
| Реле | ||
| I | Реле звукового сигналу | |
| K | Реле клеми 87, шасі | |
| L | Реле режиму роботи склоочисника 1/2 | |
| M | Реле клеми 15R | |
| N | Керуюче реле насоса KSG | |
| O | Реле повітряного насоса (двигуни 112, 113, 271) | |
| P | Реле клеми 15 | |
| Q | Реле вкл./викл. склоочисника | |
| R | Реле клеми 87, двигун | |
| S | Реле стартера | |
Силовий блок
Поруч з акумуляторною батареєю встановлюється додатковий блок запобіжників високої потужності у вигляді плавких вставок.
| № | A | Опис |
|---|---|---|
| 1 | 125 | Блок запобіжників у панелі приладів |
| 2 | 200 | Блок керування SAM, задній |
| 3 | 125 | Додатковий блок запобіжників |
| 4 | 200 | Блок керування SAM, передній |
| 5 | 125 | Всмоктувальний електро вентилятор двигуна і кондиціонера з інтегрованим регулятором Дизельні двигуни: Вихідний каскад передпускового підігріву |
| 6 | 60 | Блок керування SAM, передній |
Блок у багажнику
Він розташований у багажному відсіку за обшивкою.
| № | A | Позначення |
|---|---|---|
| 1 | 30 | Блок вимикачів регулювання положення переднього правого сидіння |
| Вимикач частково електричного регулювання сидіння переднього пасажира | ||
| 2 | 30 | Блок вимикачів регулювання положення переднього лівого сидіння |
| Вимикач частково електричного регулювання сидіння водія | ||
| 3 | 7,5 | Освітлення салону |
| Освітлення багажника | ||
| Приймач пульта дистанційного керування | ||
| Керування тиском накачування шин | ||
| 20 | TV тюнер | |
| 4 | 20 | Реле паливного насоса |
| 5 | 20 | Двигуни 112.961 (до 31.3.04): Циркуляційний насос охолоджувача наддувного повітря |
| Крім 112.961: Резервне реле 2 | ||
| 6 | 25 | Запасний запобіжник |
| 7 | 7,5 | Резервне реле 1 |
| 8 | 7,5 | Модуль підсилювача антени заднього скла |
| Сирена сигналізації | ||
| Датчик нахилу АТА | ||
| 9 | 25 | Блок керування стельової панелі керування |
| 10 | 40 | Обігрівач заднього скла |
| 11 | 20 | Запасний запобіжник |
| 12 | 15 | Роз'єм живлення додаткового обладнання |
| 203.0 - США (до 31.3.04): Розетка | ||
| 13 | 5 | Пневмонасос мультиконтурного сидіння |
| Система голосового керування (VCS) - Блок голосового керування | ||
| Стільниковий телефон Motorola Star TAC, retrofit - Інтерфейс D2B для портативного мобільного телефону | ||
| Задній світильник для читання | ||
| Сигнальний дисплей PTS (парктронік) | ||
| Блок керування PTS (парктронік) | ||
| 14 | 15 | Склоочисник заднього стека |
| 15 | 10 | Реле заливної горловини, ресивер полярності |
| 16 | 20 | Для VSC: Блок голосового керування |
| Для CTEL Motorola Star TAC, retrofit: Інтерфейс D2B для мобільного телефону | ||
| 17 | 20 | Блок керування електрообладнанням причепа |
| 18 | 20 | Розетка тягово-зчіпного пристрою, 13-контактна |
| 19 | 20 | Пневмонасос мультиконтурного сидіння |
| 20 | 15 | Затемнення заднього скла |
| 203.2/7 - США: Розетка | ||
| Реле | ||
| A | Реле паливного насоса | |
| B | Реле 2, клема 15R | |
| C | Резервне реле 2 | |
| D | Резервне реле 1 | |
| E | Реле обігрівача заднього скла | |
| F | Реле 1, клема 15R | |
| G | Реле заливної горловини, перемикач полярності 1 | |
| H | Реле заливної горловини, перемикач полярності 2 | |
