Mazda Titan серія вантажних автомобілів, що випускаються з 1971 по 2000 рік у трьох поколіннях. У даній статті ви знайдете опис запобіжників і реле Мазда Титан вироблялися в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 200 Зазначимо запобіжник прикурювача.

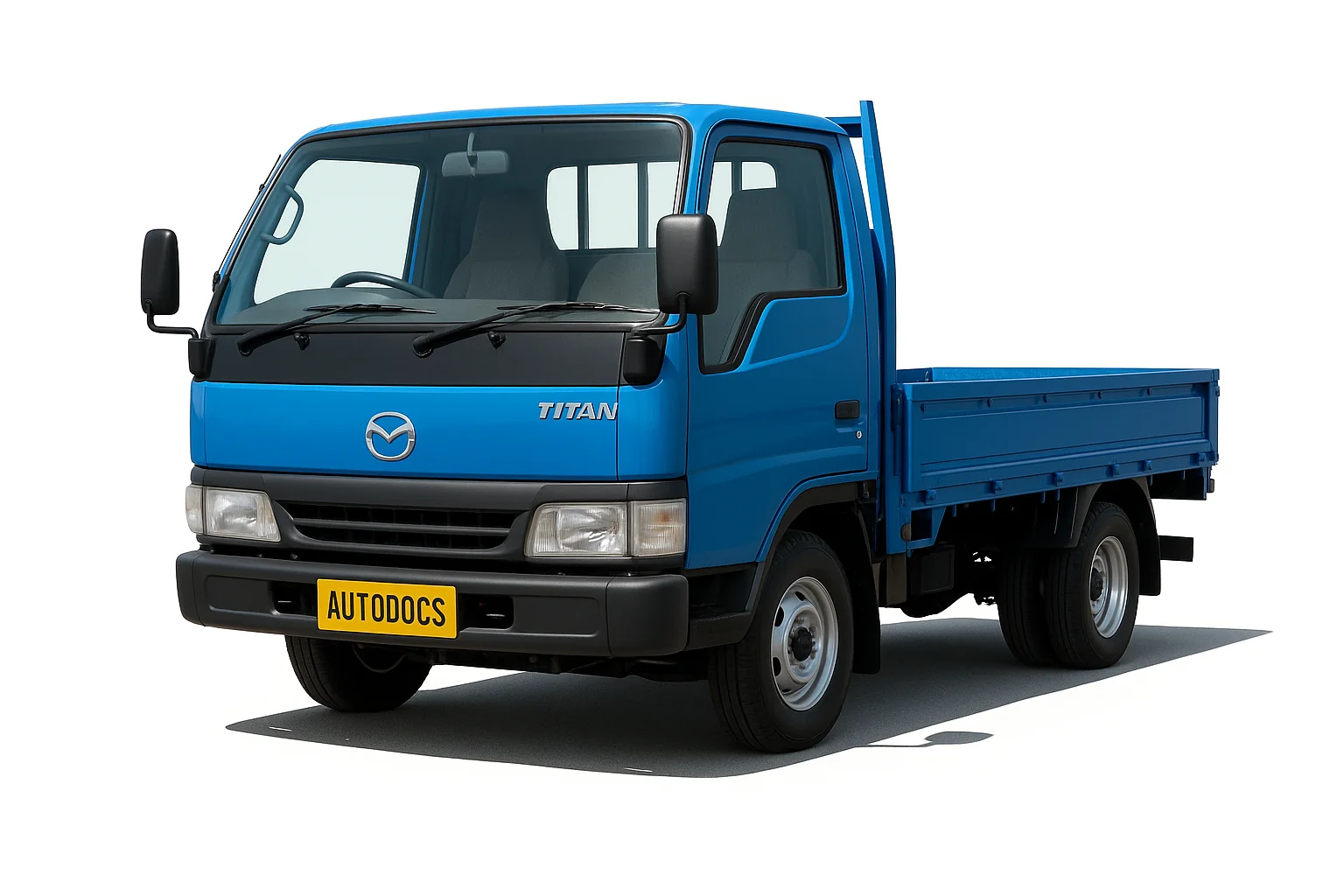

Мазда ТИТАН

Мазда Титан 3 проходила рестайлінг та оновлення тому розташування блоків та окремих елементів може відрізнятися. Звіряйтесь зі своїми схемами чи іншою технічною документацією.

Загальне розташування блоків

Загальна схема розташування електронних блоків керування

Загальна схема розташування блоків

У нижній частині панелі приладів з боку пасажира знаходиться блок із реле та запобіжниками.

Призначення реле

  1. Реле перевірки стоп-сигналів
  2. Реле-переривник покажчиків повороту
  3. Реле звукового сигналу
  4. Реле системи збільшення швидкості прогріву
  5. Реле підігрівача повітря на впуску
  6. Допоміжне реле
  7. Реле свічок розжарювання
  8. Реле-переривник склоочисників.

Блок запобіжників

Для доступу приберіть кришку.

Доступ до блоку

Варіант 1

приклад

Блоки варіант 1

Схема

Схема у салоні Варіант 1

Опис

WIPER 15A система скло очисників та скло омивачів
HEATER 30A обігрівач
ROOM 10F внутрішнє освітлення, магнітола
ENGINE 15А система пуску
METER 15А задні ліхтарі, панель приладів, гальмо, клапан відсічення палива, система збільшення швидкості прогріву
TURN 15A покажчики поворотів
TAIL 15A габарити, підсвічування номерного знака, комбіновані ліхтарі
STOP 15A стоп сигнали, звуковий сигнал
HAZARD 15A аварійна сигналізація
CIGAR 15A прикурювач, аудіосистема

Запобіжник прикурювача позначений як CIGAR на 15А.

Варіант 2

Фото – приклад виконання

Фото приклад блоку в салоні

Схема

Схема варіант 2

Позначення

A 10/15A CIGAR – Магнітола, годинник, прикурювач
B 10A FOG – Протитуманні фари
C 10A TAIL – Габарити, підсвічування приладів
D Резерв додаткових опцій
E 10/20А D.LOCK – Центральний замок
F 10A STOP – Стоп-сигнали, звуковий сигнал
G 10A HAZARD – Аварійна сигналізація
H 10A ROOM – Освітлення кабіни, годинник магнітола
I 20А HEATER – Опалювач
J Резерв
K 10А WIPER – Склоочисники, омивач
L Резерв
M Резерв
N 10A TURN – Покажчики поворотів
O 10A METER – Комбінація приладів
P 15A ENGINE – Вентилятор системи охолодження
Q Резерв додаткових опцій
R Резерв додаткових опцій
S Резерв додаткових опцій
T 10A HEATER – Обігрівач
U 30A P/WIND – Скло підйомники
V 30A HEATER – Опалювач

Запобіжник прикурювача знаходиться на схемі в позиції, позначеній як А.

Варіант 3

Фото – схема

Варіант 3

Призначення представлені англійською, а не ієрогліфи. Переклад дивіться у таблицях вище. Додаткові елементи:

  • A/C – Кондиціонер та його система
  • PTC – Додатковий обігрівач
  • FIP – Паливна система
  • ST/SIG – Система запалювання

Блок біля АКБ

Він розташований зовні автомобіля, поряд із акумулятором. Актуальна схема має бути нанесена на кришку.

Блок біля АКБ

Схема

Схема блоку зовні

Розшифровка

  • MAIN 80A – Замок запалювання / Генератор
  • MAIN 100A – Свічки розжарювання / Замок запалювання / Генератор
  • MAIN 60A – Замок запалювання / Генератор / Підігрів повітря на впуску
  • HEAD 30A – Фари
  • LAMP 30A – Ліхтар освітлення місця розвантаження

Може встановлюватись відділ силових запобіжників високої потужності. Якщо сигнал пропав на фари, перевірте його.

Блок біля АКБ силові
