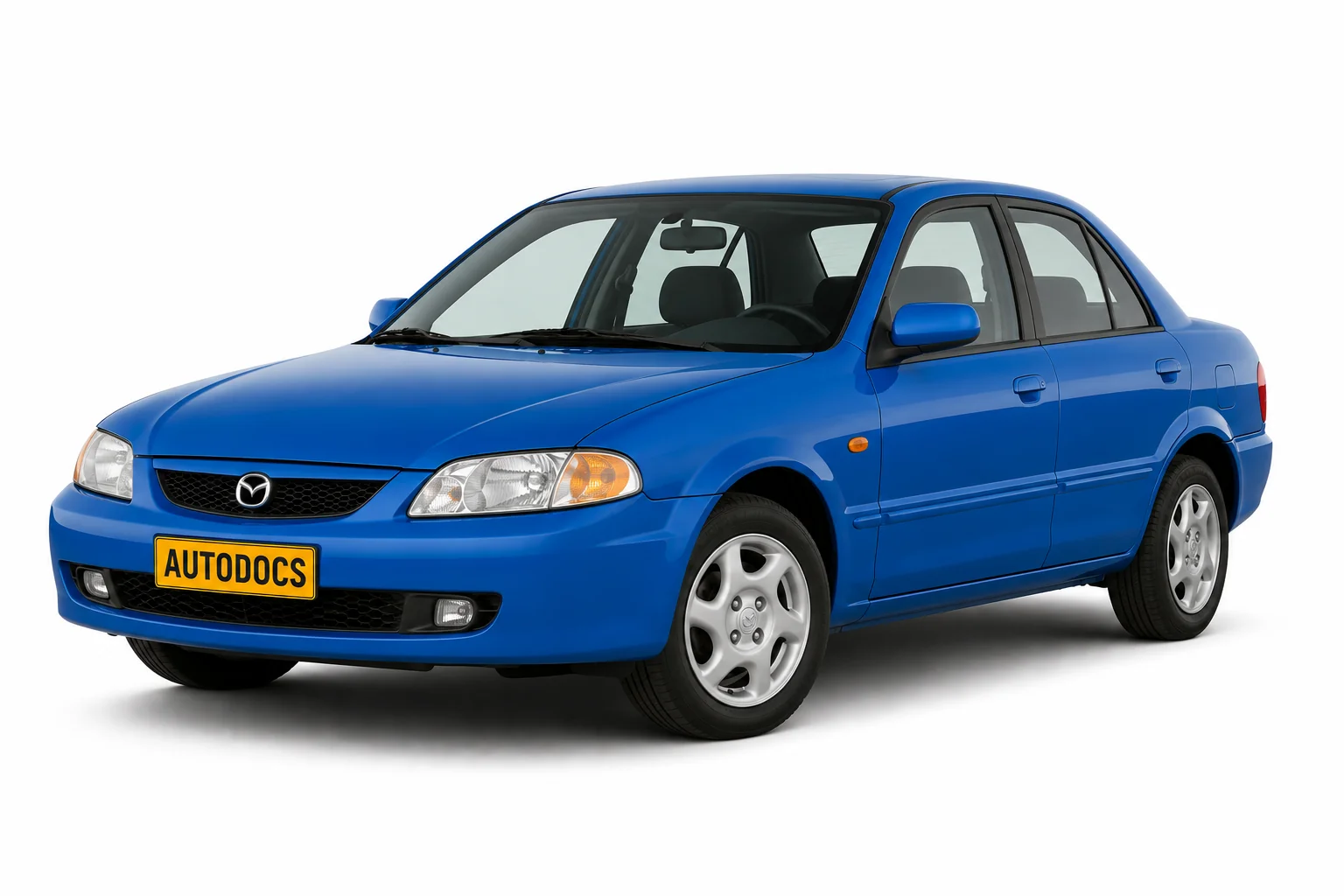

Mazda 323 bj випускалася в 1998, 1999, 2000, 2001, 2002, 2003, 2004 роках. За цей час модель зазнавала рестайлінгу. У США та інших країнах відома як Mazda Protege, Mazda Astina. У цій публікації ми детально опишемо блоки запобіжників та реле Mazda 323 bj з їхніми схемами та фотографіями. Розповімо, що робити, якщо не працює прикурювач.
Кількість елементів у блоках може відрізнятися від представленої. Звіряйтеся зі своїми схемами.
Блок запобіжників у салоні
Розташований унизу стійки, біля ніг водія, за захисною кришкою, під приладовою панеллю.
| № | A | Призначення |
|---|---|---|
| 1 | 15 | S / WRM – Обігрів сидінь |
| 2 | 20 | H / CLN – Очисник фар |
| 3 | 15 / 20 | RADIO – Аудіосистема, центральна консоль, годинник, магнітола |
| 4 | 15 | А / С – Кондиціонер, Люк на даху |
| 5 | 10 | R / WIPER – Очисник заднього скла |
| 6 | 10 | ENG – Керування двигуном |
| 7 | Резерв | |
| 8 | 10 | ROOM – Плафон салону |
| 9 | 10 | MIRR / DEF – Обігрів дзеркал |
| 10 | 15 | S / WRM – Обігрів сидінь |
| 11 | 30 | 30А DOOR LOCK – Центральний замок |
| 12 | 15 / 20 | TAIL – Задні ліхтарі, габарити |
| 13 | 20 | WIPPER – Очисник / склоомивач |
| 14 | 10 | ENGINE – Система керування двигуном, система ABS |
| 15 | 15 | METER – Комбінація приладів, покажчики повороту, ліхтарі заднього ходу |
| 16 | Резерв | |
| 17 | 30 | P.WIND – Електросклопідіймачі |
У цьому варіанті окремого запобіжника прикурювача немає, але він заживлений від номера 3 (центральна консоль). Тому при виході з ладу прикурювача, при справному запобіжнику, перегорає м'який провід за прикурювачем.
Блок запобіжників у моторному відсіку
Розташований у лівій частині моторного відсіку поруч з акумулятором.
| № | A | Позначення |
|---|---|---|
| 1 | 40 | HEATER – Опалювач |
| 2 | 60 | ABS – Антиблокувальна система гальм |
| 3 | 60 | IG KEY – Для захисту різних кіл |
| 4 | 30 | PTC – Додатковий опалювач |
| 5 | 40 | GLOW – Свічки розжарювання (дизель) |
| 6 | Резерв | |
| 7 | 30 | COOLING FAN – Електродвигун вентилятора охолодження |
| 8 | 40 | BTN – Плафон салону, Електрозамок дверей |
| 9 | 30 | AD FAN – Додатковий вентилятор охолодження кондиціонера |
| 10 | 30 | INJ OR FIP – Блок керування двигуном |
| 11 | 10 | 10A A / C – Кондиціонер |
| 12 | 10 | ST.SIG – Сигнал стартера |
| 13 | 15 | HORN – Сигнал |
| 14 | 15 | HAZARD – Аварійна сигналізація |
| 15 | 15 | TAIL – Габарити |
| 16 | 7.5 | HEAD C / U – Для захисту різних кіл |
| 17 | 15 | FOG – Протитуманні фари |
| 18 | 15 | FOG – Протитуманна фара |
| 19 | 15 | STOP – Стоп-сигнали |
| 20 | 15 | HEAD-R – Фара, права |
| 21 | 15 | HEAD-L – Фара – ліва |
| 22 | Резерв | |
| 23 | 15 | HEAD HI – Фари дальнього світла |
| 24 | 100 | MAIN – Головний запобіжник, для захисту всіх кіл |
| № | Призначення |
|---|---|
| 1 | Головний запобіжник |
| 2 | Реле паливного насоса – Fuel pump relay |
| 3 | Реле кондиціонера – А / С relay |
| 4 | Головне реле – Main relay |
| 5 | Реле габаритів – TNS relay |
| 6 | Реле сигналу – Horn relay |
| 7 | Реле фар – Headlight relay |
| 8 | Реле вентилятора охолодження – Cooling fan relay |
| 9 | Реле конденсатора – Condenser relay |
