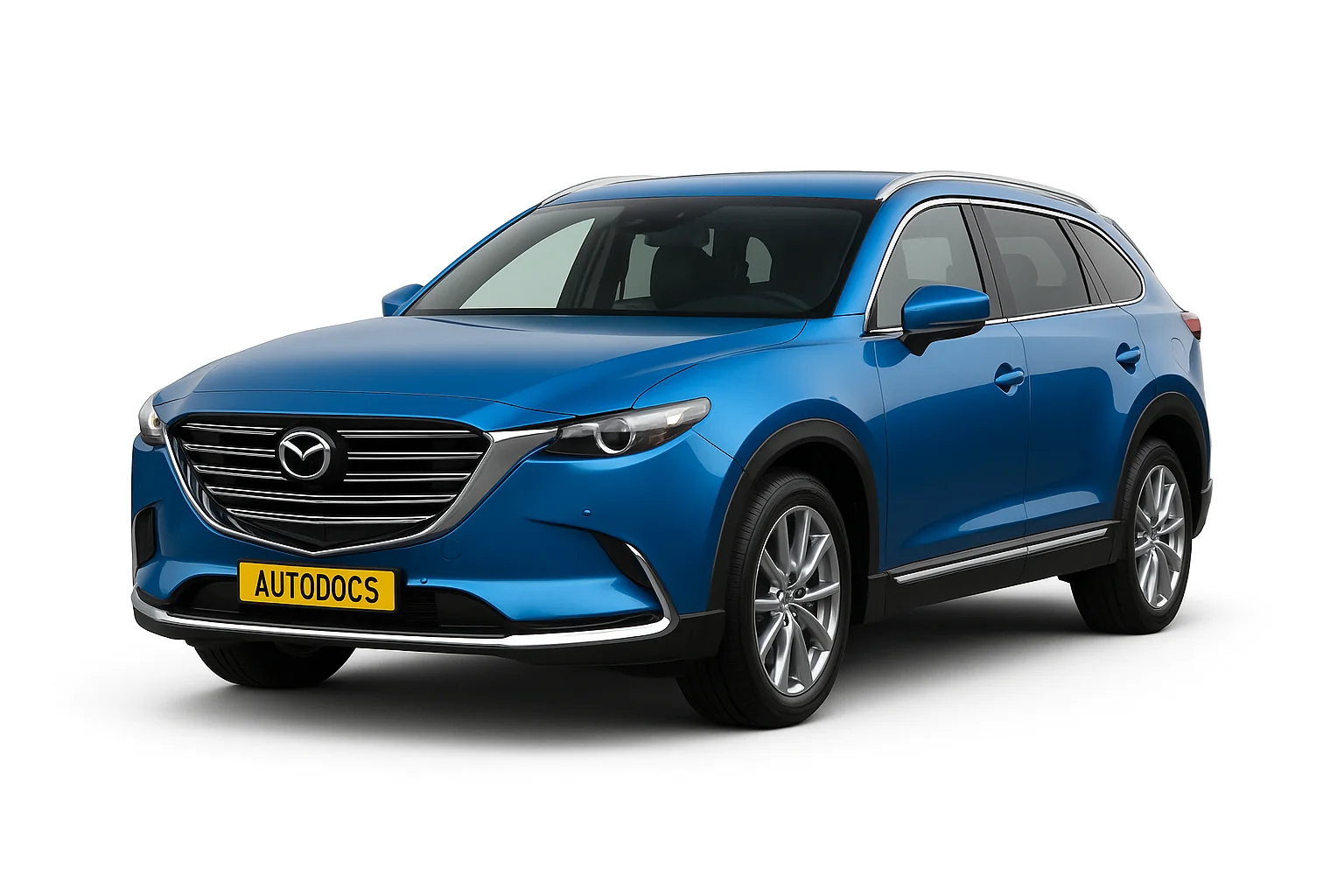

Повнопривідний кросовер Mazda CX-9 виготовляється у двох поколіннях з 2007 року. Mazda CX-9 TB , перше покоління, поставлялося на ринки в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 і 2016 роках. Друге покоління, Mazda CX-9 TC , збиралося в 2017, 2018, 2019, 2020, 2021 році і до теперішнього часу. У цій статті Ви знайдете інформацію з описом запобіжників та реле Mazda СХ9 зі схемами блоків та місцями їх розташування для двох поколінь. Зазначимо запобіжник прикурювача.
Виконання блоків та кількість елементів у них може відрізнятись від представленого та залежить від року випуску та рівня оснащення. Звіряйтеся зі своїми схемами, а у разі труднощі зверніться до найближчого дилера.
Блок у салоні
Перше покоління
Він знаходиться під панеллю за бардачком, для доступу потрібно відкрити захисну кришку за стрілкою.
Світлина
Схема
Опис
| 1 | 15А OUTLET FR – Роз'єм для аксесуарів (спереду), прикурювачі |
| 2 | 7,5А MIRROR – Дзеркала та їх управління |
| 3 | Резерв |
| 4 | 10А METER – Приладовий щиток |
| 5 | 7,5А SAS - АБС, подушка безпеки |
| 6 | 7,5А ENG.IGA – Система керування двигуном |
| 7 | 7,5А STA - Система запалювання |
| 8 | Резерв |
| 9 | 7,5А A/C – Кондиціонер |
| 10 | 15А R.WIPER – Склоочисник та омивач заднього скла |
| 11 | TRAILER – Прицінений пристрій |
| 12 | 20А P.LIFT GATE – Ворота з механічним витягом |
| 13 | 15А SUNROOF – Люк |
| 14 | 10А AUDIO – Аудіо система |
| 15 | 10А M.DEF – Обігрів дзеркал |
| 16 | 25А P/W – Електричні склопідйомники (з боку пасажира) |
| 17 | 10А TAIL – Габарити, Заднє світло |
| 18 | 10А ILLUMI – Підсвічування панелі приладів |
| 19 | 7,5А INJ – Система керування двигуном |
| 20 | Резерв |
| 21 | OUTLET CTR – Роз'єм для аксесуарів |
| 22 | OUTLET RR – Роз'єм для аксесуарів задній |
| 23 | 30А WIPER – Склоочисник та омивач лобового скла |
| 24 | 30А P.WIND – Електричні склопідйомники (з боку водія) |
За роботу прикурювачів відповідають запобіжники, позначені як OUTLET.
Друге покоління
Встановлюється під захисною кришкою на лівій стійці біля ноги водія.
Фото – приклад
Схема
Розшифровка
| 1 | 30А P.SEAT D – Електропривод регулювання сидіння (для деяких варіантів виконання) |
| 2 | 30А P.WINDOW 3 – Електричні склопідйомники |
| 3 | 15А R.OUTLET3 – Додаткові електричні розетки |
| 4 | 25А P.WINDOW 2 – Електричні склопідйомники |
| 5 | 20А PLG – Задні двері з електроприводом |
| 6 | 25А D.LOCK – Центральний електричний замок |
| 7 | 20А SEAT WARM – Електро підігрів сидінь (для деяких варіантів виконання) |
| 8 | 15А SRS2/ESCL – Пасивна безпека, подушки |
| 9 | 10А SUNROOF – Люк у даху (для деяких варіантів виконання) |
| 10 | 10/15А INTERIOR2 – Аудіо система |
| 11 | 7,5А ENG+BB – Система керування двигуном |
| 12 | 7,5А MIRROR – Електричний привід регулювання дзеркал заднього виду |
| 13 | 7,5А AT IND – Індикатор перемикання передач |
| 14 | 15А F.OUTLET – Прикурювач, електричні розетки |
| 15 | 15А R.OUTLET1 – Задні електричні розетки (для деяких варіантів виконання) |
| 16 | Резерв |
| 17 | 7,5А M.DEF – Електричний підігрів зовнішніх дзеркал |
| 18 | Резерв |
| 19 | 15A AUDIO3 – Аудіо система |
| 20 | Резерв |
| 21 | 30А P.SEAT Р – Електричний привід регулювання сидіння |
Запобіжники прикурювача позначені як OUTLET на 15А і розташовані під номерами 3, 14 і 15. Так само в блоці під капотом може кріпитися ще один запобіжник і реле, що відповідають за роботу розеток живлення.
Блоки під капотом
В обох поколіннях блок розташований у лівій частині моторного відсіку поруч із акумулятором.
Перше покоління
приклад
Схема
Призначення
| 1 | 150А MAIN – Захист усіх електричних кіл |
| 2 | 20А ENGINE – Система керування двигуном |
| 3 | 40А R HEATER – Нагрівник задній |
| 4 | 40А P.SEAT R – Електропривод регулювання правого сидіння |
| 5 | 50А HEATER – Опалювач |
| 6 | 40А IGKEY2 – Захист різних електричних кіл |
| 7 | 30/40А FAN1 – Вентилятор охолодження радіатора двигуна |
| 8 | 40А P.SEAT L – Електропривод регулювання лівого сидіння |
| 9 | 30А DEFOG – Електричний обігрівач заднього скла |
| 10 | 40А BTN – Захист різних електричних кіл |
| 11 | 30А FUEL PUMP – Паливний насос |
| 12 | 30А IGKEY1 – Захист різних електричних кіл |
| 13 | 15А FOG – Протитуманне освітлення |
| 14 | 30А ABS (SOL) - Електромагніт блоку АБС |
| 15 | 25А D/L – Центральний електричний замок |
| 16 | 15А ROOM – Верхні плафони освітлення салону |
| 17 | 15А OUTLET CTR – Розетка живлення додаткового обладнання |
| 18 | 25А ACC – Електрична розетка |
| 19 | 15А AC PWR – Живлення люк, інвертор |
| 20 | 15А S.WARM – Електрообігрівач сидіння |
| 21 | 10А A.CMAG – Кондиціонер повітря |
| 22 | 25А BOSE - Аудіосистема (автомобілі, оснащені аудіосистемою BOSE) |
| 23 | 30/40А FAN 2 – Вентилятор охолодження радіатора двигуна |
| 24 | 50А ABS – Антиблокувальна система (ABS) |
| 25 | 25А IGCOIL – Система запалювання |
| 26 | 15А H/L LOW L – Ліва фара ближнього світла |
| 27 | 15А H/L LOW R – Права фара ближнього світла |
| 28 | 20А H/L HIGH – Фари далекого світла |
| 29 | 15А HAZARD – Аварійна світлова сигналізація |
| 30 | 10А ENG+B – Блок управління РСМ |
| 31 | 15А HORN – Звуковий сигнал |
| 32 | 7,5А STOP – Стоп-сигнали |
| 33 | 10A EG I INJ – Система керування двигуном |
| 34 | 20A ENG BAR – Датчик витрати повітря, клапан системи рециркуляції відпрацьованих газів |
| 35 | 7,5A ENG BAR2 - Блок управління РСМ |
- R1 FUEL PUMP RELAY – Реле паливного насосу
- R2 EGI MAIN RELAY – Головне реле керування двигуном
Додаткові елементи можуть кріпитися поза цими блоками, наприклад праворуч підкапотного простору може знаходиться ще один блок реле.
Друге покоління
Фото – приклад виконання
Схема
Позначення
| 1 | 20A WIPER.DEI – антиобледенитель скло очищувача |
| 2 | 30A IG2 – Для захисту різних ланцюгів |
| 3 | 30A INJECTOR – Система керування двигуном, упорскування |
| 4 | Резерв |
| 5 | 30А P. WINDOW 1 – Скло підйомники |
| 6 | 30A W. SEAT – Сидіння з електроприводом |
| 7 | Резера |
| 8 | 20А EVVT – Система керування двигуном |
| 9 | 40А DEFOG – Обігрів заднього скла |
| 10 | 20А Рульове колесо з підігрівом |
| 11 | 40А R.HEATER – Кондиціонер |
| 12 | 20А EPB L – Електричне гальмо стоянки (EPB) (LH) |
| 13 | 40А AUDIO – Аудіо система |
| 14 | 20А EPB R – Електричне гальмо стоянки (EPB) (RH) |
| 15 | 40А ENG.MAIN – Система керування двигуном |
| 16 | 50А ABS/DSC M – ABS, система динамічного контролю стійкості |
| 17 | 50A CABIN.+B – Для захисту різних ланцюгів |
| 18 | 20А WIPER – Склоочисник та омивач переднього скла |
| 19 | 40А HEATER – Кондиціонер |
| 20 | Резерв |
| 21 | 7,5А ENGINE.IG1 – Система керування двигуном |
| 22 | 15А C/U IG1 – Для захисту різних ланцюгів |
| 23 | 15А H/L LOW L – Ближнє світло фар – ліва |
| 24 | 15А H/L LOW R – Ближнє світло фар – права |
| 25 | 15А ENGINE3 – Система керування двигуном |
| 26 | 15А ENG1NE2 – Система керування двигуном |
| 27 | 15А ENG1NE1 – Система керування двигуном |
| 28 | 15А AT – Система керування коробкою передач, Замок запалювання. |
| 29 | 20А H/CLEAN – Очищувач / омивач фар |
| 30 | 7,5А A/C – Кондиціонер |
| 31 | 15А AT PUMP |
| 32 | 10А STOP – Стоп-сигнали |
| 33 | 15А R.WIPER – Склоочисник заднього скла, Система захисту від крадіжки |
| 34 | 20А H/L HI – Далеке світло фар |
| 35 | 15А H/L LOW R2 – Близьке світло фар (праве) |
| 36 | 15А FOG – Протитуманні фари (деякі моделі) |
| 37 | 7,5А ENG.+B – Система керування двигуном |
| 38 | 7,5А AUDIO2 – Аудіосистема (деякі моделі) |
| 39 | 10А INTERIOR – Світло, Для захисту різних ланцюгів |
| 40 | 15А METER2 – Панель приладів |
| 41 | 10А METER1 – Панель приладів |
| 42 | 7,5А SRS1 – Повітряна подушка |
| 43 | 10А AUDIO4 – Аудіосистема (деякі моделі) |
| 44 | 25А AUDIO1 – Аудіосистема |
| 45 | 30А ABS/DSC S – АБС, Система динамічного контролю стійкості |
| 46 | Резерв |
| 47 | 15А ST.HEATER – Підігрів керма |
| 48 | 15А TAIL – Габарити, Паркувальні вогні |
| 49 | 25А FUEL PUMP2 – Паливна система |
| 50 | 25А HAZARD – Мигалки аварійної сигналізації, вказівники повороту, задні ліхтарі |
| 51 | 15А DRL – Денні ходові вогні |
| 52 | 15А R.OUTLET2 – Розетки для аксесуарів |
| 53 | 15А HORN – Сигнал |
| 54 | 25А ROOM – Освітлення салону та багажника |
Щоб відключити роботу омивача фар, треба дістати запобіжник під номером 29 на 20А позначений як H/CLEAN .
