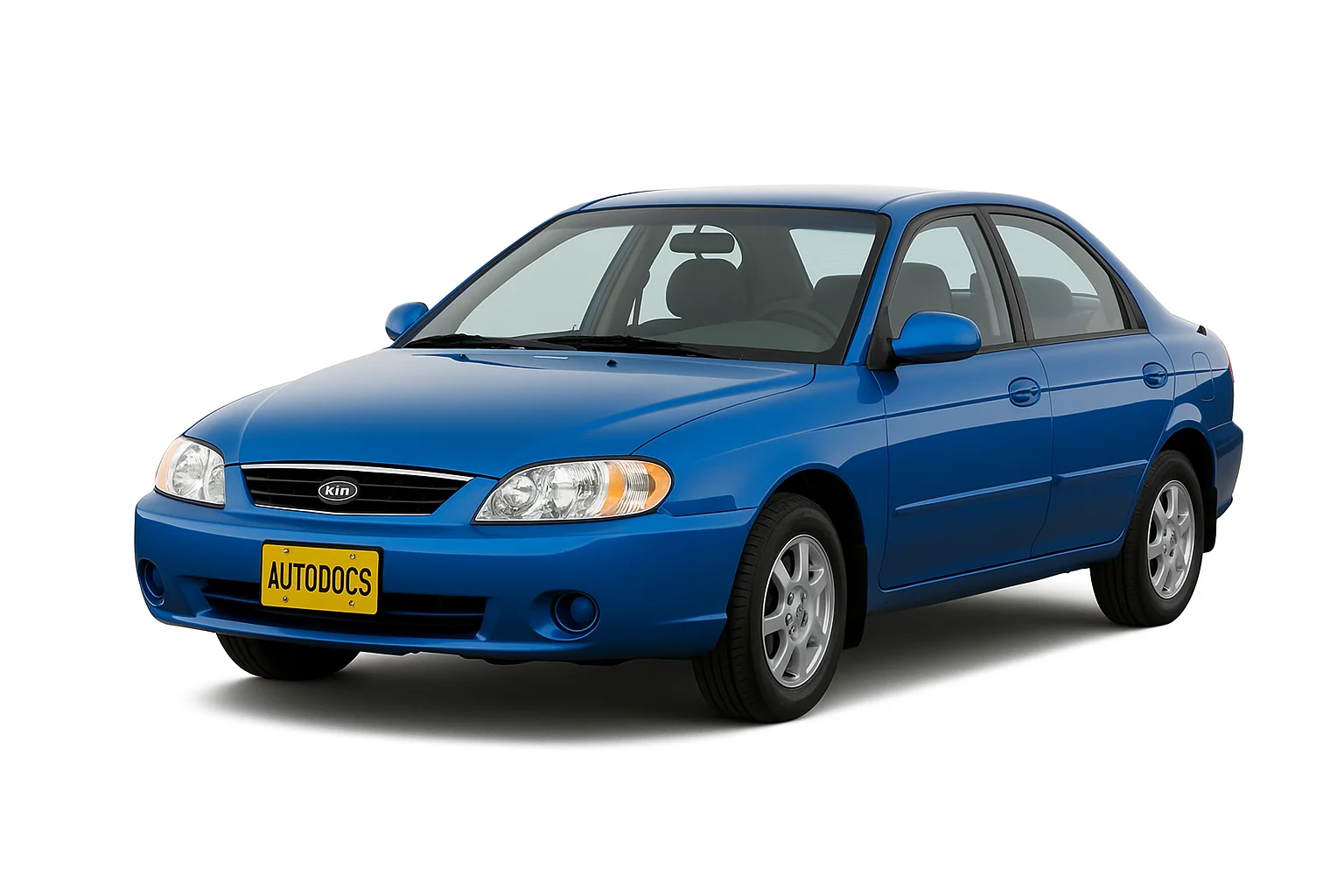

Седан Kia Spectra вироблявся в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 і 2009 . У нашому матеріалі Ви знайдете опис запобіжників та реле Кіа Спектра зі схемами блоків, фото – прикладами виконання та місцями їх розташування. Зазначимо запобіжник, що відповідає за прикурювач.
Актуальні схеми блоків для Вашого Кіа Спектру буде нанесено на кришку блоку. Звіряйте призначення елементів.
Блоки в салоні
Блок запобіжників
Він знаходиться на лівій стійці під панеллю приладів з боку водія за захисною кришкою.
Схема
Опис
| A/BAG | 10A Надувна подушка безпеки |
| TURN LAMP | 10A Лампа вказівника повороту |
| METER | 10A Комбінація приладів, лампа заднього ходу, попереджувальний звуковий сигнал |
| ILLUMI | 10A Підсвічування вимикача |
| POWER SOCKET | 15A Лампа багажного відсіку, розетка електроживлення |
| HAZARD | 15A Лампа аварійної сигналізації |
| STOP | 15A Лампа стоп-сигналу, АБС |
| TAIL (RH) | 10A Лампа габаритного світла (права задня/ліва передня), підсвічування вимикача |
| TAIL (LH) | 10A Лампа габаритного світла (ліва задня/ права передня) |
| CIGAR | 15A Прикурювач |
| AUDIO | 10A Аудіосистема, електропривод дзеркала заднього виду, годинник |
| WIPER (FRT) | 15А Скло очисник, омивач (передній), люк |
| WIPER (RR) | 15А Скло очисник (задній). Омивач (задній) |
| WARMER | 15А Обігрів переднього сидіння |
| MIRROR DEF | 10А Обігрівач зовнішнього дзеркала заднього виду |
| START | 10А Блок керування двигуном, блок ЕСАТ (керована підвіска з електронним керуванням) |
Запобіжник прикурювача позначений як CIGAR на 15А.
Блок реле
Кріпиться за блоком запобіжників. Кількість елементів може відрізнятися і залежить від рівня електричного оснащення. Поруч розташований модуль іммобілайзера.
Світлина
Тут можуть бути такі реле як: реле аварійної сигналізації і покажчиків повороту, реле сигналу, реле центрального замку, реле управління двигуном, реле протитуманних фар тощо.
Блок під капотом
Він розташований поруч із акумулятором та закритий захисною кришкою.
Фото – приклад виконання
Схема
Опис
| 1 | IGN 1:20A (Замок запалювання) |
| 2 | ABS: 30A (АБС) |
| 3 | TNS: 30A (Здійснює автоматичне підключення до вторинних запобіжників TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А) |
| 4 | IGN 2: 30A (Замок запалювання, реле стартера) |
| 5 | START: 20А Стартер |
| 6 | 30А. Харчування запобіжників 15 та 20 |
| 7 | COOL/FAN: 20A Вент. Радіатора |
| 8 | COND/FAN: 20A Вент. Кондиціонер |
| 9 | STARTER: 10/15A Стартер |
| 10 | BLOWER: 25A Вентилятор обігрівача |
| 11 | SR/ACC: 10A Кондиціонер |
| 12 | RR FOG: 10A Задні протитуманні ліхтарі |
| 13 | HAZARD: 15A Аварійно – світлова сигналізація |
| 14 | D/LOCK: 25A Центральний замок дверей |
| 15 | ABS: 30A АБС |
| 16 | SUNROOF: 15A Люк |
| 17 | P/W RH: 20A Праві електричні скло підйомники |
| 18 | P/W LH: 20A Ліві електричні скло підйомники |
| 19 | RR WIPER: 15A Скло очищувач - задній |
| 20 | IGN 2: 20A Замок запалювання, реле стартера |
| 21 | HEAD: 25A Головні фари |
| 22 | IG COIL: 15A Котушка запалювання |
| 23 | OBD – II: 10A Діагностичний роз'єм |
| 24 | DEFOG: 20A Обігрівач скла |
| 25 | OX SEN D: 10A Задній датчик кисню |
| 26 | OX SEN U: 10A Передній датчик кисню |
| 27 | FUEL PUMP: 10A Паливний насос |
| 28 | INJECTOR: 10A Інжектор |
| 29 | A/CON: 10A Кондиціонер |
| 30 | BTN: 30A Стоп-сигнали, Аварійна сигналізація, Освітлення салону, Центральний замок |
| 31 | 10А Автоматичне увімкнення світла |
| 32 | FRT FOG: 15A Протитуманні фари, передні |
| 33 | TAIL RH: 10A Габаритний ліхтар - задній правий |
| 34 | TAIL LH: 10A Габаритний ліхтар - задній лівий |
| 35 | HEAD LOW: 15A Близький Фара |
| 36 | HEAD HI: 15A Фара дальня |
| 37 | HORN: 15A Реле звукового сигналу |
| 41 45 | SPARES: 10A, 15A, 20A, 30A (запасний) |
| 50 | DEFOG Протитуманні фари |
| 51 | FUEL PUMP Паливний насос |
| 52 | HORN звуковий сигнал |
| 53 | AIR COND кондиціонер |
| 54 | EGI MAINAMP Головне реле запалювання |
| 55 | HEADLAMP Фари головного світла, підсвічування приладів та органів управління |
| 56 | TNS Здійснює автоматичне підключення до вторинних запобіжників TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А |
| 60 | P/WINDOWS Реле електро скло підйомників |
| 61 | BLOWER Реле опалення та кондиціонера |
| 63 | COOLING FAN Реле вентилятор радіатора |
| 64 | CONDENSOR FAN Реле вент. кондиціонера |
| 75 | FUSE PULLER – Пінцет |
