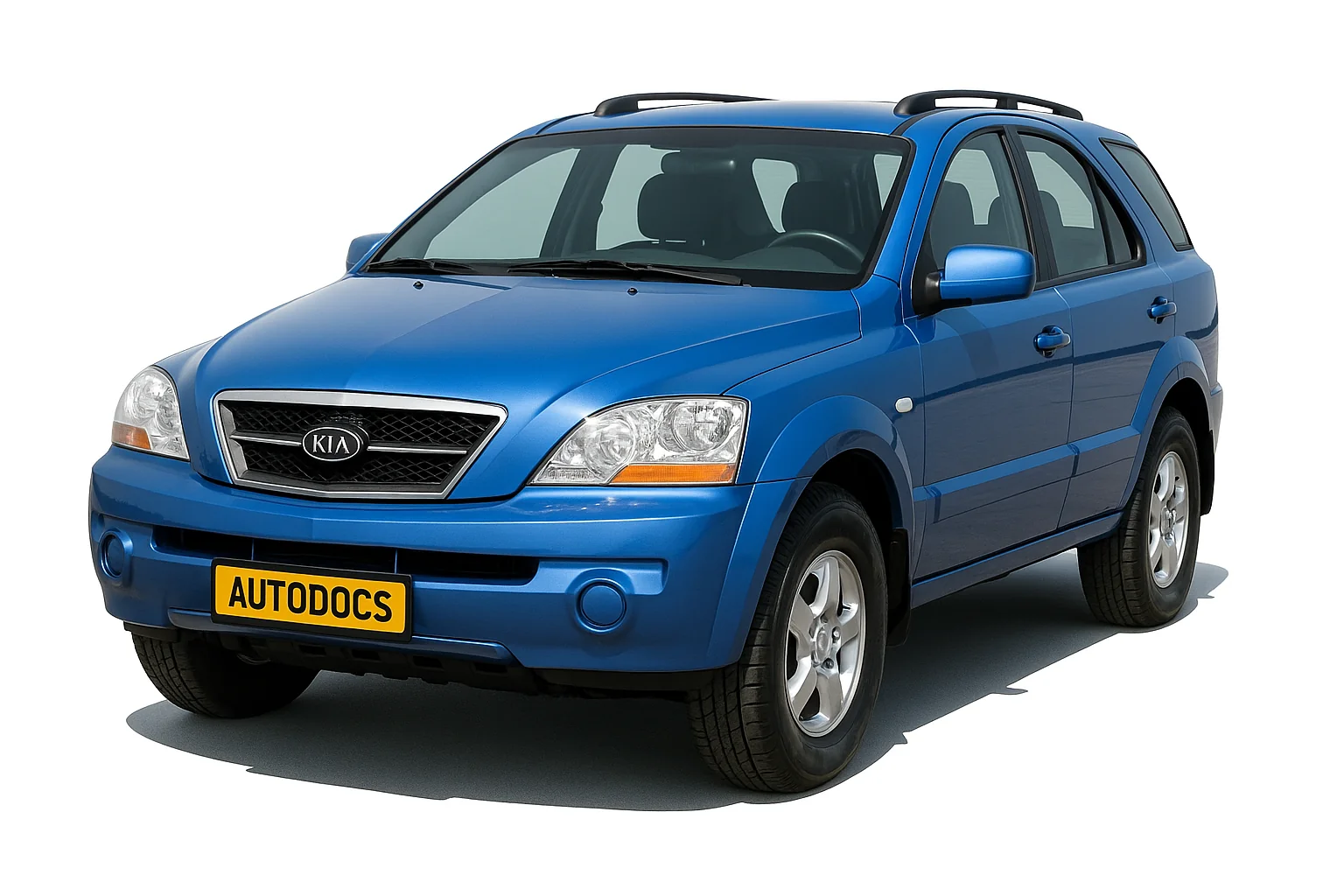

Позашляховик Kia Sorento 1-го покоління випускався в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 і 2010 році. За цей час Соренто 1 пройшла рестайлінг. У даній публікації Ви знайдете опис запобіжників і реле Кіа Соренто 1 зі схемами блоків і місцями їх розташування. Відзначимо запобіжник прикурювача.
Призначення елементів у блоках може відрізнятися від представленого і залежить від рівня комплектації та року випуску. Звіряйте позначення зі своїми схемами на зворотному боці захисної кришки.
Блок у салоні
Він розташований під панеллю з боку водія за захисною кришкою.
| № | A | Опис |
|---|---|---|
| W/SHD | 15А | Реле переднього обігрівача |
| S/ROOF | 20А | Блок люка |
| START | 10А | Перемикач передавального діапазону (лише АД), реле стартера |
| HAZARD | 15А | Лампа аварійної сигналізації |
| P/SCK (CTR) | 15А | Центральна розетка струму |
| CIGAR (FRT) | 15А | Запобіжник |
| DRJOBD -II | 10А | Контрольний з'єднувач OBD-II, Освітлення денного режиму експлуатації |
| WIPER FRT | 20А | Передній скло очищувач, реле переднього скло обігрівача, реле паливного фільтра, блок люка |
| P/SCK FRT.RR | 30A | Передня і задня розетка струму |
| WIPER (RR) | 10А | Вмикач склоочисника та склоомивача заднього вікна, блок заднього склоочисника |
| ACC | 10А | Реле прикурювача, реле штепсельної розетки |
| RELAY COIL | 10А | Скло обігрівач, реле вентилятора охолодження, реле кондиціонера повітря, передня фара |
| TCCS | 20А | Блок керування роздавальною коробкою |
| FOG (RR) | 15А | Задній протитуманні ліхтар (за наявності) |
| O/S MIRROR | 10А | Електро дзеркала, блок керування складним зовнішнім дзеркалом задньої оглядовості |
| ROOM LAMP | 10А | Внутрішнє підсвічування вантажного відсіку, підвісний кронштейн, центральне світло, плафони, що автоматично вмикається у разі відчинення дверцят, підсвічування світлозахисного козирка |
| S/ WARMER | 20А | Обігрів передніх сидінь |
| PREMIUM AUDIO | 30A | Аудіо пристрій |
| STOP LAMP | 20А | Перемикач стоянкового освітлення |
| TURN LAMP | 10А | Сигнали повороту, задній блок керування фарами |
| A/BAG | 10А | Блок керування подушками безпеки |
| METER | 10А | Прилади, ліхтарик заднього ходу, блок керування повітряним кондиціонером сенсор AQS, перемикач передавального діапазону (лише A/T), блок керування ЕСАТ (лише A/T) |
| TRAILER | 15А | Причеп |
| ENGINE | 10А | Блок регулювання двигуна, сенсор швидкості, блок керування роздавальною коробкою |
За прикурювач відповідає запобіжник позначений як CIGAR (FRT) на 15А.
Окремо під панеллю може кріпиться реле сигналу, покажчиків повороту тощо.
Блоки під капотом
У моторному відсіку розташовані два блоки з запобіжниками і реле.
Окремі запобіжники або реле можуть встановлюватися поза блоками, наприклад запобіжник вентилятора кондиціонера стоїть у Соренто 1 з дизельним двигуном за переднім бампером.
Основний блок
| № | A | Призначення запобіжників |
|---|---|---|
| FUEL | 15А | Реле паливного насоса |
| HORN | 15А | Сигнальне реле |
| HEAD (HI) | 15А | Лобова фара, кластер |
| HEAD (LO) | 15А | Лобова фара |
| H/LP WASH | 20А | Омивач головної лампи |
| H/BURN | 20А | Паливний обігрівач кабіни |
| ECU | 10А | ЕБУ двигуна і АКПП, система управління електро вентиляторами |
| 02 (DN) | 15А | Задній датчик кисню |
| 02 (UP) | 15А | Передній датчик кисню |
| P/TRN | 10А | Головне реле, генератор |
| P/W (LH) | 25А | Електроуправління лівими вікнами |
| P/W (RH) | 25А | Електроуправління правими вікнами |
| DEF | 25А | Реле обігрівача |
| MAIN | 120А | Генератор |
| IGN1 | 40А | Ключ запалювання |
| IGN2 | 30А | Реле стартера, ключ запалювання |
| ABS | 40А | Пристрій управління ABS |
| F/BLW | 30А | Реле переднього вентилятора |
| F/FOG | 15А | Реле передньої протитуманної фари |
| EXT | 15А | ДХВ, підсвічування номера, габаритні вогні, покажчики повороту |
| Позначення реле | ||
| INJECTOR | 15А | Блок регулювання двигуна, соленоїдний клапан EGR (за наявності), реле обігрівача |
| BTN1 | 40А | запобіжник ROOM 10А, запобіжник TCCS 20А, запобіжник STOP 15А, штепсельна розетка |
| BTN2 | 20А | Задній протитуманні ліхтар, Регулювання сидіння водія за допомогою електроприводу, обігрів переднього сидіння |
| BTN3 | 40А | W/SHD 15А, D/Lock. Hazard 15А, S/Roof 20A, OBD-II 10А, запобіжник водійського сидіння |
| CD/FAN (C/FAN2) |
30А | Реле кондиціонера повітря, реле вентилятора охолодження (HI) |
| MEMORY | 10А | ETACS, кластер, блок управління ЕСАТ, блок кондиціонера повітря, багатоцільовий вимірювач |
| AUDIO | 20А | запобіжник 10А блоку пам'яті, блок керування заднім склоочисником, звуковідтворювальна апаратура |
| (EXT) | 15А | Реле протитуманної фари, підсвічування розпізнавального номера, комбінований ліхтар заднього ходу, габаритне освітлення |
| ILLUMI | 10А | блок DRL, підсвітка, перемикач коробки запалювання, підсвітка прикурювача, аварійний перемикач, годинник, кластер, багатоцільовий вимірювач, перемикач електроуправління вікнами, перемикач заднього обігрівача, перемикач заднього склоочисника та склоомивача, звуковідтворювальна апаратура |
Додатковий блок
Встановлюється на моделі Кіа Соренто 1 з дизельним двигуном.
Тут знаходяться запобіжники і реле, що відповідають за роботу двигуна (GLOW - свічки розжарення, W/HTR - додатковий обігрівач).
Не підходять схеми або володієте іншим поколінням - вивчіть опис для Кіа Соренто 2.
