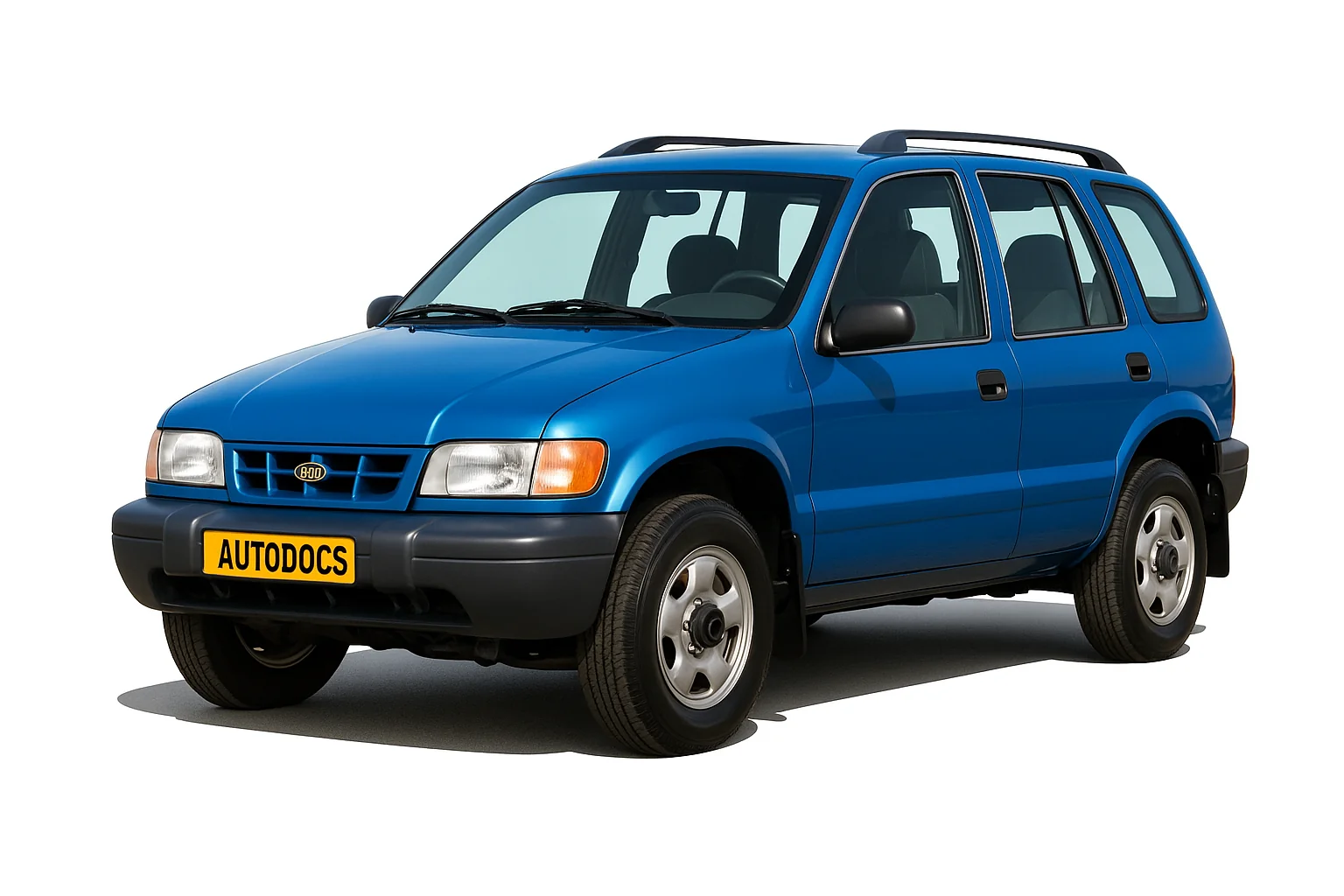

Позашляховик Kia Sportage 1 го покоління випускався в 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, та 2004 року. За цей час ця модель проходила оновлення двічі. У даній публікації Ви знайдете опис запобіжників та реле Кіа Спортейдж 1 зі схемами блоків та фото-прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Актуальне призначення запобіжників та реле звіряйте зі своїми схемами на звороті захисної кришки.
Не підходять схеми чи не те покоління Кіа Спортейдж?
[Опис Кіа Спортейдж 2]
[Опис Кіа Спортейдж 3]
[Опис Кіа Спортейдж 4]
Блок у салоні
Він знаходиться під панеллю приладів, на лівій стійці за захисною кришкою.
Варіант 1
Фото – приклад
Приклад схеми на кришці блоку
Схема
Опис
| 1 | 10А Бензинові двигуни: датчик кисню |
| 2 | 10А Електричний блок керування двигуном |
| 3 | Пінцет |
| 4 | 10А Освітлення салону, освітлення багажника |
| 5 | 10А Звуковий сигнал |
| 6 | 15А Аварійна сигналізація, покажчики повороту |
| 7 | 20А Фари, підрульовий перемикач |
| 8 | 10А Запасний запобіжник |
| 9 | 20А Обігрівач, система кондиціювання |
| 10 | 20А Передній склоочисник та омивач, склопідйомники, реле ABS |
| 11 | 10А Задній склоочисник та омивач, люк, система кондиціювання |
| 12 | 10А Фари |
| 12 | 15А Люк |
| 13 | 15А Запасний запобіжник |
| 14 | 30А Запасний запобіжник |
| 15 | 10А Бензинові двигуни: Система управління двигуном |
| 16 | 15А Ліхтар заднього ходу |
| 17 | 15А Вимірювальні прилади, контрольна лампа системи керування двигуном, обігрівач заднього скла |
| 18 | 15А Бензинові двигуни: Система управління двигуном Дизельні двигуни: Блок управління свічками розжарювання |
| 19 | 20А Запасний запобіжник |
| 20 | 15А Протитуманні фари |
| 21 | 10А Індикатор освітлення, задні ліхтарі, лампа освітлення номерного знака, TCU, годинник, аудіосистема, габаритні ліхтарі |
| 22 | 30А Центральний замок |
| 23 | 15А Аудіосистема, антена, стоп-сигнали |
| 24 | 30А Електричні склопідйомники |
| 25 | 20А Обігрівач заднього скла |
| 26 | 15А Люк |
| 27 | 20А Аудіосистема, електропривод дзеркал, годинник, прикурювач |
За прикурювач відповідає запобіжник номер 27 на 20А.
Варіант 2
Схема російською
Оригінальна схема
Позначення
| P/ WINDOW | Електро скло підйомники |
| HEATER | Вентилятор обігрівача |
| MEMORY | Пам'ять |
| TAIL | Габаритні/паркувальні вогні, підсвічування радіо |
| HAZARD | Покажчики поворотів, аварійна сигналізація |
| D/LOCK | Автоматичне блокування дверей |
| STOP | Стоп-сигнали |
| HORN | Клаксон |
| ROOM | Внутрішні освітлювальні прилади |
| DEF | Обігрів заднього скла |
| ST.SIGN | Бічні повторювачі покажчиків поворотів |
| F/PUMP | Паливний насос |
| RR.WIPER | К/В, задній склоочисник |
| WIPER | Передні склоочисники |
| ECU | Модуль керування двигуном (ECM) |
| CIGAR | Прикурювач |
| RADIO | Аудіосистема, бортовий хронометр |
| ENG | Двигун |
| A/BAG | Подушки безпеки (SRS) |
| METER | Комбінація приладів, вогні заднього ходу |
| TURN | Складання освітлювальних приладів |
| O2 SEN1 | До каталітичний лямбда-зонд |
| O2 SEN2 | Пост каталітичний лямбда-зонд |
| T G O | Антиобледенитель |
| SPARE | Запасні |
Запобіжник прикурювача позначений як CIGAR, а додаткових розеток – P/OUTLET.
Блок під капотом
Розташований поруч із акумуляторною батареєю.
Варіант 1
Схема
Призначення
| FUEL INJ | Система упорскування палива |
| ADD | Вентилятор К/В |
| EGI MAIN (80 A) | Головне реле (запалювання) |
| BTN | Лампи стоп – сигналів, підсвічування номерного знака, салонного світильника та аварійної сигналізації |
| IGN | Запалювання |
| P/WIN | Електро склопідйомники |
| MAIN | Паливний насос, реле паливного насоса, інжектори, головне реле |
| FUEL PUMP (80 А) | Головне реле (паливний насос, інжектори) |
| ABS | Система антиблокування гальм |
| HEAD | Фари |
| START | Реле стартера |
Варіант 2
Приклад схеми з кришки блоку
Схема
Розшифрування запобіжників
| 1 | 30А Фари |
| 2 | 40А Стоп-сигнали, підсвічування номерного знака, освітлення салону, аварійна сигналізація |
| 3 | 40А Запалювання |
| 4 | 15А Освітлення салону, комбінація приладів, аудіосистема |
| 5 | 30А ABS |
| 6 | 10А Система керування двигуном |
| 7 | 15А Насос паливний, інжектор, головне реле, реле паливного насоса |
| 8 | 10А Датчик кисню |
| 9 | 10А Датчик кисню |
| 10 | 10А Паливний насос, діагностичний роз'єм |
| 11 | 30/60А Інжектор |
| 12 | 40А Кондиціонер |
| 13 | 40А Стоп-сигнали, підсвічування номерного знака, освітлення салону, аварійна сигналізація |
| 14 | 30А ABS |
| 15 | 30А Запалювання |
| 16 | 30А Електричні склопідйомники |
| 17 | 80А Головний запобіжник |
Реле
- R1 – Головне реле
- R2 – Реле паливного насосу
