Hyundai Sonata NF – це п'яте покоління популярного седана, яке випускалося з 2005 по 2009 рік. У 2008 році модель пройшла рестайлінг, який зачепив зовнішній вигляд та технічні характеристики. У цій статті ми детально розберемо блоки запобіжників і реле в Hyundai Sonata NF: їх розташування, схеми, призначення та заміну. Окремо розглянемо запобіжник прикурювача – один із найчастіше перегорілих елементів. Актуальна інформація допоможе вам швидко знайти та замінити перегорілі деталі, забезпечивши безперебійну роботу електрообладнання автомобіля.
Схеми блоків можуть відрізнятися від представленого. Перевіряйте призначення зі своєю технічною документацією.
Блок у салоні
Розташований у торці приладової панелі за захисною кришкою (1). Під цифрою (3) позначено інтегрований блок реле.
| № | A | Опис |
|---|---|---|
| 1 | 15 | Резерв |
| 2 | 15 | Перемикач обігріву сидіння |
| 3 | 10 | BCM (Body Control Module), модуль керування люком, електронне хромоване дзеркало |
| 4 | 10 | Модуль ESC, реле високого вентилятора, датчик вологості |
| 5 | 25 | Прикурювач |
| 6 | 10 | Резерв |
| 7 | 10 | Освітлення, Праворуч: Ліхтар підсвічування номера, Задній комбінований ліхтар, Фара, Ліхтар бардачка |
| 8 | 10 | Реле передніх протитуманних фар, Ліворуч: Ліхтар підсвічування номера, Задній комбінований ліхтар, Фара |
| 9 | 10 | Реле омивача фар, привід регулювання кута нахилу правої фари |
| 10 | 10 | Блок керування DRL, реле фар, AQS та датчик навколишнього середовища, привід регулювання положення лівої фари |
| 11 | 25 | Склоочисник та омивач |
| 12 | 10 | Модуль керування кондиціонером |
| 13 | 15 | Блок керування SRS, вимикач подушки безпеки пасажира |
| 14 | 20 | Передня розетка для аксесуарів, Задня розетка |
| 15 | 10 | Цифровий годинник, аудіосистема, блок керування блокуванням АКПП, зовнішнє дзеркало з електроприводом та складання дзеркал |
| 16 | 25 | Модуль вікна безпеки |
| 17 | 15 | Резерв |
| 18 | 10 | Блок керування блокуванням АКП |
| 19 | 20 | Головний вимикач електросклопідйомника, вимикач заднього лівого склопідйомника |
| 20 | 30 | Головний перемикач електросклопідйомника, правий перемикач електросклопідйомника |
| 21 | 20 | Аудіо підсилювач |
| 22 | 20 | Реле блокування / розблокування дверей |
| 23 | 10 | Вимикач аварійної сигналізації, реле аварійної сигналізації |
| 24 | 30 | Ручний перемикач сидіння з електроприводом (RHD) |
| 25 | 10 | Приладова панель |
| 26 | 10 | Перемикач аварійки |
| 27 | 10 | BCM (Body Control Module), комбінація приладів, датчик швидкості рискання, перемикач ESC |
| 28 | 15 | Блок керування підвіскою |
| 29 | 10 | Реле охоронної сигналізації |
| 30 | 15 | Резерв |
| 31 | 15 | Реле заднього протитуманного світла |
| 32 | 15 | Реле кришки багажника, вимикач лючка паливного бака та кришки багажника |
| 33 | 15 | Резерв |
| 34 | 30 | Ручний перемикач сидіння з електроприводом |
| 35 | 10 | Перемикач спортивного режиму, соленоїд ключа |
| 36 | 10 | Модуль керування кондиціонером, зовнішнє дзеркало та мотор складання дзеркал |
За прикурювач відповідає запобіжник номер 5 на 25А.
Зі зворотного боку блока можуть кріпитися деякі елементи реле.
- Реле центрального замка (блокування)
- Реле центрального замка (розблокування)
- Реле приводу замка багажника/ задніх дверей
- Реле габаритів
Блоки під капотом
Головний блок
Розташований у лівій частині моторного відсіку, поруч із акумулятором.
| № | A | Позначення |
|---|---|---|
| 1 | 15 | HORN – Реле звукового сигналу |
| 2 | 20 | TAIL – Реле задніх ліхтарів |
| 3 | 10 | ECU – PCM |
| 4 | 10 | IG1 – Керування двигуном |
| 5 | 15 | DRL – Реле сирени, блок керування ДХО |
| 6 | 15 | FR FOG – Реле передніх протитуманних фар |
| 7 | 10 | A/CON – Реле кондиціонера |
| 8 | 20 | F/PUMP – Реле паливного насоса |
| 9 | DIODE | |
| 10 | 20 | ATM – Реле керування |
| 11 | 15 | STOP – Реле стоп-сигналу |
| 12 | 15 | H/LP LO RH – фари |
| 13 | 15 | S/ROOF – Модуль керування люком |
| 14 | 20 | H/LP WASHER – Електродвигун омивача фар |
| 15 | 20 | H/LP HI – Реле фар (High) |
| 16 | 10 | ECU |
| 17 | 10 | SNSR.3 – Датчик кисню, реле паливного насоса |
| 18 | 15 | SNSR.1 – Датчик масової витрати повітря, Датчик положення колінчастого вала / розподільного вала, Масляний регулюючий клапан, SMATRA |
| 19 | 15 | SNSR.2 – Реле кондиціонера, реле охолоджуючого вентилятора, форсунки |
| 20 | 10 | B/UP – Вимикач заднього ходу, Генератор імпульсів, Датчик швидкості автомобіля |
| 21 | 20 | IGN COIL – Котушки запалювання, конденсатор |
| 22 | 10 | ECU (IG1) – PCM |
| 23 | 20 | H/LP LO – Реле фар (ближнє світло) |
| 24 | 10 | ABS – Блок керування ABS / ESC, багатоцільовий контрольний роз'єм |
Додатковий блок

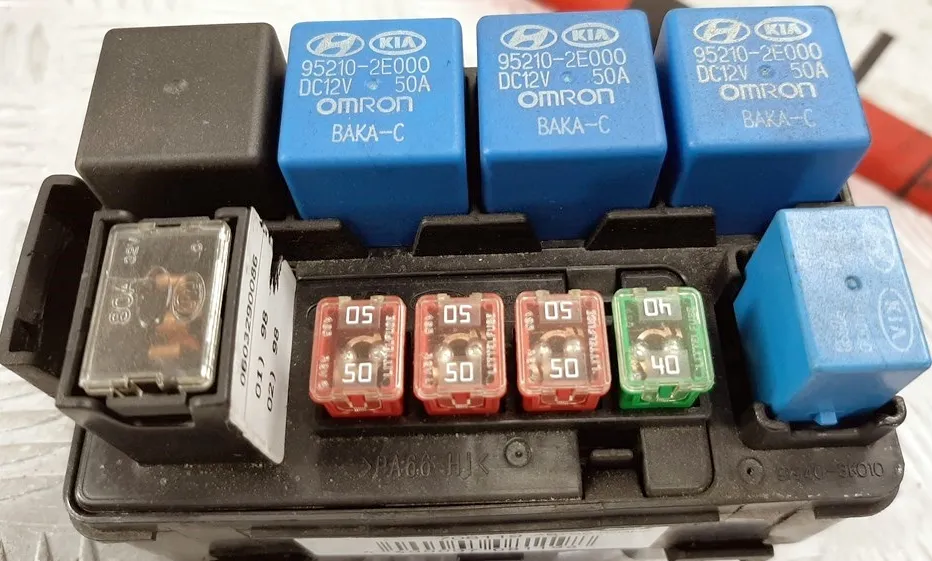

Встановлюється у правій частині підкапотного простору в моделях із дизельними двигунами.

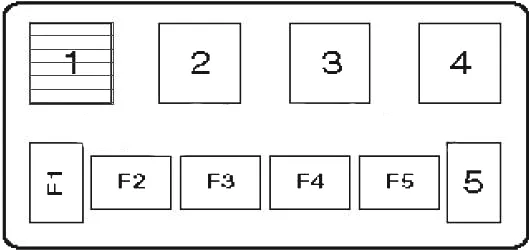

| № | A | Призначення |
|---|---|---|
| F1 | 80А Свічки накалювання | |
| F2 | 50А Нагрівач повітря на впуску (обігрівач) | |
| F3 | 50А Нагрівач повітря на впуску (обігрівач) | |
| F4 | 50А Нагрівач повітря на впуску (обігрівач) | |
| F5 | 40А Підігрівач паливного фільтра | |
| Реле | ||
| 1 | Реле свічок накалювання | |
| 2 | Резерв | |
| 3 | Резерв | |
| 4 | Резерв | |
| 5 | Реле підігрівача паливного фільтра | |
