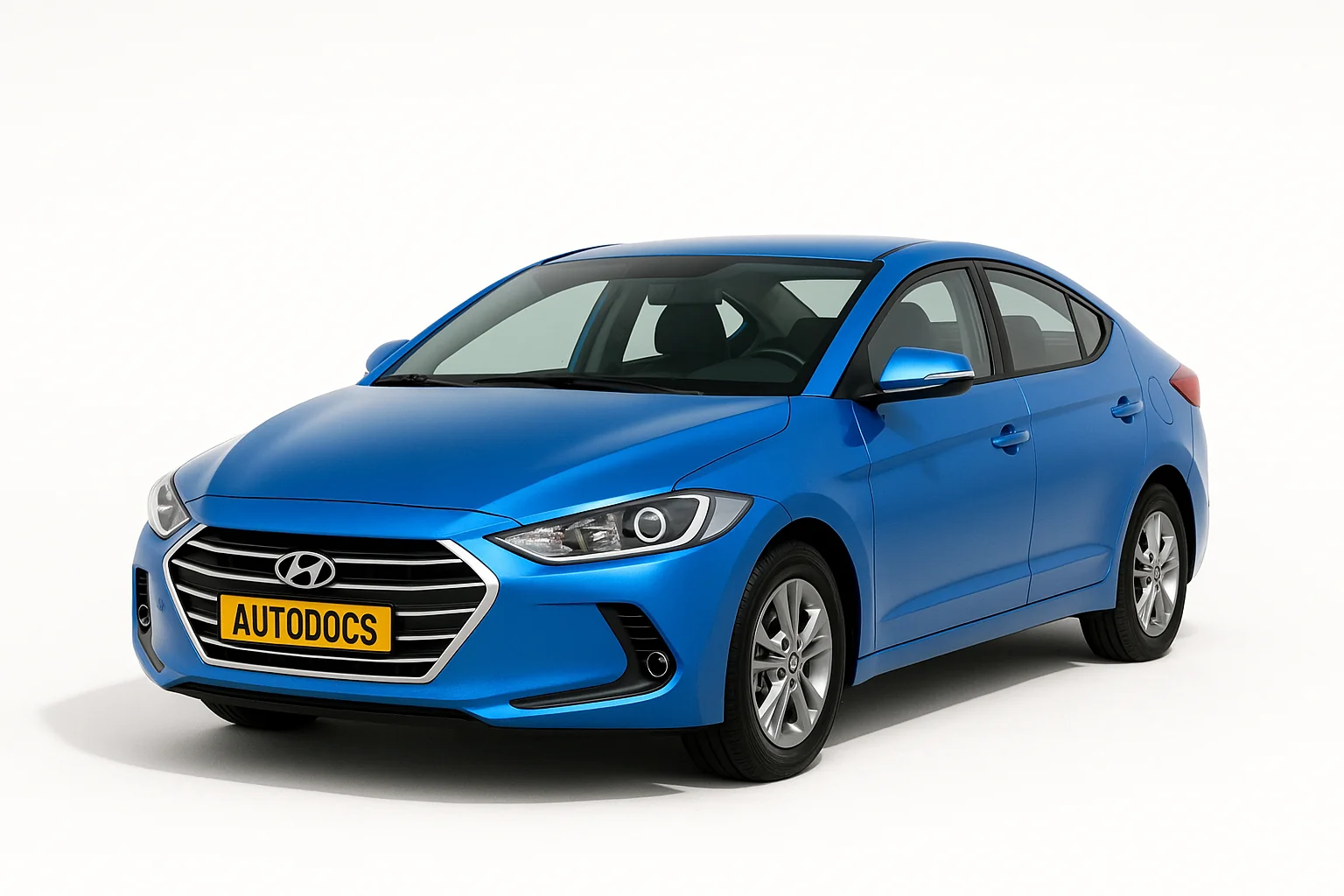

Hyundai Elantra 6 го покоління ( AD ) вироблявся в 2015, 2016, 2017, 2018, 2019, 2020 році. За цей час Елантра 6 пройшла рестайлінг. У даному матеріалі Ви знайдете опис запобіжників та реле Хендай Елантра 6-го покоління зі схемами блоків та їх розташуванням. Виділимо запобіжник, що відповідає за прикурювач.
Звіряйте позначення зі своїми схемами на звороті захисної кришки чи інший технічною документацією.
Блок у салоні
Знаходиться під панеллю водія за захисною кришкою.
Приклад схеми з кришки блоку
Схема
Опис
| HEATED MIRROR | 10А Зовнішнє дзеркало з електроприводом водія/пасажира, модуль керування кондиціонером |
| WIPER 2 | 10А PCM, BCM |
| P/WINDOW RH | 25А Реле правого скло підйомника |
| P/WINDOW LH | 25А Реле лівого електричного скло підйомника, модуль електричного скло підйомника безпеки водія |
| CLUSTER | 10А КЛАСТЕР |
| DR LOCK | 20А Реле блокування/розблокування дверей, з'єднувальний блок заднього/заднього ходу (двох оборотне реле відмикання) |
| MEMORY 1 | 10А Модуль дверей водія / пасажира, Модуль IMS водія, Модуль керування кондиціонером, Комбінація приладів, Електрохромне дзеркало, BCM, Роз'єм каналу передачі даних |
| S/HEATER RR | 15А Модуль керування обігрівачем заднього сидіння |
| TRUNK | 10А Реле багажника |
| INTERIOR LAMP | 10А Лампа освітлення салону, ліва/права передня лампа на умивальнику, лампа верхньої консолі, ключ запалювання ILL. & Сигнальний вимикач дверей, лампа багажного відділення |
| A/BAG IND | 7,5А Комбінація приладів, блок керування кондиціонером |
| MULTI MEDIA | 15А CD-плеєр, аудіо, аудіо/відео та навігаційний пристрій |
| MEMORY 2 | 7,5А Пам'ять |
| AMP | 25А Підсилювач |
| P/SEAT DRV | 30А Перемикач ручного керування сидіння водія, модуль IMS водія |
| MDPS | 7,5А Блок MDPS |
| MODULE 1 | 7,5А Блокування ключа, зовнішня ручка смарт-ключа водія/пасажира, модуль дверей водія/пасажира |
| SUNROOF | 20А Люк на даху |
| SPARE 1 | 10А Резерв |
| S/HEATER FRT | 20А Модуль керування обігрівачем переднього сидіння |
| MODULE 7 | 7,5А Модуль керування обігрівачем переднього сидіння, модуль керування обігрівачем заднього сидіння, електродвигун люка в даху |
| PDM 3 | 7,5А Модуль управління смарт-ключом, модуль іммобілайзера |
| BRAKE SWITCH | 7,5А Вимикач стоп-сигналу, модуль керування смарт-ключом |
| PDM 2 | 7,5А Модуль управління інтелектуальним ключем, модуль іммобілайзера |
| START | 7,5А смарт-ключ, перемикач запалення, перемикач діапазону коробки передач, перемикач замку запалення |
| A/CON 1 | 7,5А Іонізатор, модуль керування кондиціонером, з'єднувальний блок E/R (реле кондиціонера, реле вентилятора) |
| AIR BAG | 15А Модуль керування SRS, датчик виявлення пасажирів |
| MODULE 3 | 10А Вимикач стоп-сигналу, BCM, вимикач спортивного режиму, модуль дверей водія/пасажира |
| IG1 | 25А Блок друкованої плати (запобіжник: ABS3, ECU5, TCU2) |
| PDM 1 | 15А Модуль керування смарт-ключом |
| HEATED STEERING | 15А Підігрів керма |
| MODULE 6 | 7,5А BCM, модуль керування смарт-ключом |
| MODULE 5 | 10А Перемикач аварійної подушки, електрохромне дзеркало, індикатор важеля перемикання АКПП, головний пристрій A/V та навігаційної системи, аудіосистема, модуль керування кондиціонером, консольний перемикач, лівий/правий, ліва/права фара, модуль керування обігрівачем передніх сидінь сидіння, модуль IMS водія |
| AEB | 10А Модуль AEB |
| A/CON 2 | 10А З'єднувальний блок E/R (реле вентилятора), двигун вентилятора, резистор вентилятора, модуль керування кондиціонером |
| WIPER 1 | 25А Електродвигун склоочисника, блок друкованої плати (реле переднього (нижнього) склоочисника) |
| WASHER | 15А Багатофункціональний перемикач |
| MODULE 4 | 10А Блок DBL, система попередження про виїзд зі смуги руху, зумер системи допомоги при паркуванні, BCM, лівий/правий радар виявлення сліпих зон |
| SPARE 2 | 10А Резерв |
| MODULE 2 | 10А З'єднувальний блок E/R (реле розетки), USB-роз'єм для зарядки , модуль керування смарт-ключом, BCM, аудіо, аудіо/відео та головний пристрій з навігацією, CD-плеєр, вимикач зовнішнього дзеркала з живленням, AMP |
Блок під капотом
Розташований у правій частині під копотним простором, поряд з акумулятором.
Схема
Позначення
| MAIN | 180А Запобіжник: ABS1, ABS2, B/ALARM HORN, POWER OUTLET |
| MDPS | 80А Блок MDPS |
| B+ 5 | 60А Блок друкованої плати (запобіжник: ECU3, ECU4, HORN, ПАЛИВНИЙ НАСОС, РЕЛЕ УПРАВЛІННЯ ДВИГУНОМ) |
| B+ 2 | 60А Розумний з'єднувальний блок (запобіжник: S/HEATER FRT, ARISU) |
| B+ 3 | 60А Інтелектуальний з'єднувальний блок (запобіжник: ARISU, IPS) |
| B+ 4 | 50А Розумний з'єднувальний блок (запобіжник: S/HEATER FRT, P/WINDOW LH, P/WINDOW RH, TRUNK, SUNROOF, AMP, P/SEAT DRV) |
| COOLING FAN 1 | 60А Вентилятор охолодження |
| REAR HEATED | 50А Реле заднього обігріву |
| BLOWER | 40А Реле вентилятора |
| IG1 | 40А Замок запалювання, з'єднувальний блок E/R (реле PDM №2, №3 (ACC/IG1)) |
| IG2 | 40А Замок запалювання, з'єднувальний блок E/R (реле PDM #4 (IG2), реле START) |
| B/UP LAMP | 10А Електро хромне дзеркало, задній комбінований ліхтар (IN), лівий/правий, інтелектуальний з'єднувальний блок (модуль керування IPS) |
| POWER OUTLET 3 | 20А Прикурювач |
| POWER OUTLET 2 | 20А Передня розетка |
| H/LAMP HI | 10А Передні фари |
| TCU 1 | 15А Резерв |
| VACUUM PUMP 1 | 20А Насос палива |
| A/CON | 10А Реле кондиціонера |
| COOLING FAN 2 | 40А Реле вентилятора охолодження 1/2 |
| B+ 1 | 40А Інтелектуальний з'єднувальний блок (пристрій автоматичного відключення струму витоку, запобіжник: ГАЛЬМОВИЙ ВИМИКАТ, МОДУЛЬ 1, БЛОКУВАННЯ ДВИГУНА, PDM 1, PDM 2) |
| DCT1 | 40А Не використовується |
| DCT2 | 40А Не використовується |
| B/ALARM HORN | 10А B / Реле звукового сигналу |
| S/FUEL PUPMP | 15А Паливний насос |
| ABS 1 | 40А Модуль ESC, багатоцільовий контрольний роз'єм |
| ABS 2 | 30А Модуль ESC, багатоцільовий контрольний роз'єм |
| POWER OUTLET 1 | 40А Реле розетки |
| ECU 5 | 10А PCM |
| VACUUM PUMP | 15А Вакуумний насос |
| SPARE | 20А Резерв |
| ABS 3 | 10А Модуль ESC, багатоцільовий контрольний роз'єм |
| TCU 2 | 15А Перемикач діапазонів коробки передач, з'єднувальний блок заднього/заднього ходу (запобіжник: B/UP LAMP) |
| ECU 4 | 15А PCM |
| ECU 3 | 15А PCM |
| FUEL PUMP | 20А Реле паливного насосу |
| SENSOR 2 | 10А Клапан закриття адсорбера, електромагнітний клапан керування продуванням, електромагнітний клапан регульованого впуску, з'єднувальний блок E/R (реле охолоджуючого вентилятора 1/2) |
| ECU2 | 10А Резерв |
| ECU1 | 20А PCM |
| INJECTOR | 15А Інжектор №1 / №2 / №3 / №4 |
| SENSOR 1 | 15А Датчик кисню (ВВЕРХ / ВНИЗ) |
| IGN COIL | 20А Котушка запалювання # 1 / # 2 / # 3 / # 4 |
| SENSOR 3 | 10А Клапан регулювання подачі олії №1 / №2 / №3, електронний термодатчик, реле паливного насоса |
| HORN | 20А Реле звукового сигналу |
За прикурювач відповідає запобіжник позначений як POWER OUTLET.
