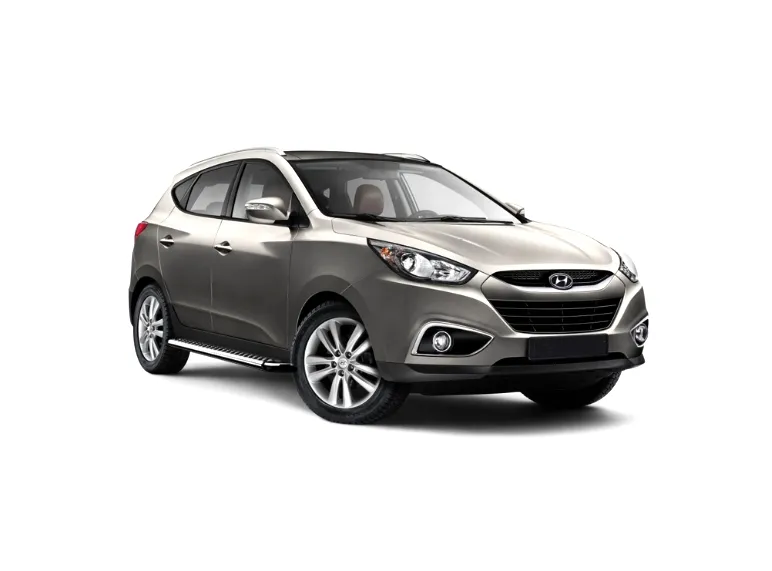

Hyundai ix35 2 покоління також відомий як Hyundai Tucson 2 виготовлявся у 2009, 2010, 2011, 2012, 2013, 2014, 2015 та 2016 році та поставлявся по всьому світу. За цей час модель пройшла рестайлінг. У даному матеріалі Ви знайдете опис запобіжників та реле Хендай ix35 (Хендай Туксон) зі схемами блоків та місцями їх розташування. Відзначимо запобіжник, який відповідає за прикурювач.
Звіряйте актуальне призначення для Вашої моделі зі своїми схемами на зворотному боці захисної кришки.
Не те покоління? Вивчіть опис для 1-го покоління.
Блок у салоні
Він розташований під панеллю приладів, для доступу зніміть захисну кришку за напрямком стрілки.
| № | Опис |
|---|---|
| AUDIO 1 | Аудіосистема, аудіовізуальне головне пристрої з навігацією, перетворювач |
| Плафон освітлення кабіни | ВСМ, ЕБУ кондиціонера, роз'єм каналу передачі даних, лампа косметичного дзеркала з боку водія/ пасажира, лампа спрямованого освітлення, плафон освітлення салону, комбінація приладів (індикатор), підсвічування замка запалювання та датчик відкриття дверей, датчик автоматичного управління освітлювальними приладами та фотоелемент, плафон освітлення багажника, реле плафона внутрішнього освітлення, ЕБУ кондиціонера |
| MODULE 3(2) | Модуль автоматичної корекції кута нахилу фар, ВСМ, перемикач коректора кута нахилу фар, привід коректора кута нахилу лівої/ правої фари, електрохромне дзеркало заднього виду, блок реле ICM (реле обігрівача заднього лівого сидіння, реле обігрівача заднього правого сидіння), ЕБУ електронних ключів |
| Стартер | Блок реле та запобіжників моторного відсіку (реле 4), перемикач діапазонів КПП, перемикач блокування замка запалювання, ЕБУД, ЕБУ електронних ключів |
| Індикатор подушки безпеки | Комбінація приладів (індикатор) |
| CLUSTER | Комбінація приладів, генератор, консольний перемикач, ВСМ, аудіосистема, перемикач системи попередження про непристебнутий ремінь безпеки, перемикач ISG, аудіовізуальне головне пристрої з навігацією |
| Обігрів кермового колеса | Пружинний контакт (кермове колесо з обігрівом) |
| MODULE 4 | Блок реле та запобіжників моторного відсіку (реле 1, реле 11, реле 14), дизельний блок (реле 2, реле 3), ЕБУ кондиціонера, іонізатор на комбінації приладів, електродвигун верхнього люка, датчик дощу |
| POWER OUTLET 2 | Прикурювач та передня розетка живлення, задня розетка живлення |
| AUDIO 2 | Підсилювач, регулятор зовнішніх дзеркал з електроприводом, ЕБУ електронних ключів, ВСМ, перетворювач |
| Подушка безпеки | ЕБУ SRS, індикатор подушки безпеки пасажира |
| MODULE 1 | ЕБУ IPS (вхід ON/START), ЕБУ 4WD, перемикач DBC, багатофункціональний перемикач, датчик кута повороту кермового колеса, вимикач ESP OFF, перемикач стоп-сигналу (бензиновий двигун), задній правий (зовнішній) датчик системи допомоги при парковці, передній лівий/правий датчик системи допомоги при парковці, блок СКДШ (система контролю тиску в шинах), передній лівий/правий (центральний) датчик системи допомоги при парковці, ЕБУ інтелектуальної системи допомоги при парковці, перетворювач |
| Задні ПТФ | Блок реле ICM (реле задніх протитуманних фар) |
| Передній склоочисник | Блок реле та запобіжників моторного відсіку (реле 12, реле 13), електродвигун переднього склоочисника, багатофункціональний перемикач (склоочисник) |
| Обігрів передніх сидінь | Консольний перемикач |
| POWER OUTLET 1 | Прикурювач та передня розетка живлення |
| MDPS | Блок MDPS |
| Фонарі заднього ходу | Задній лівий/правий (внутрішній) комбінований фонар, електрохромне дзеркало заднього виду, ВСМ, аудіосистема, аудіовізуальне головне пристрої з навігацією |
| MODULE 2 | ВСМ, ЕБУ електронних ключів |
| Задній склоочисник | Блок реле ICM (реле заднього склоочисника), електродвигун заднього склоочисника, багатофункціональний перемикач (склоочисник) |
| Верхній люк | Електродвигун верхнього люка |
| IG 1 | Блок реле та запобіжників моторного відсіку (запобіжник – F23, F24, F25) |
| Кондиціонер | ЕБУ кондиціонера, електродвигун вентилятора |
| Обігрів заднього сидіння | Блок реле ICM (реле обігрівача заднього лівого сидіння, реле обігрівача заднього правого сидіння ) |
| Правий електросклопідйомник | Головний перемикач електросклопідйомників, перемикач електросклопідйомника пасажира, перемикач заднього правого електросклопідйомника |
| Дзеркала | Регулятор зовнішніх дзеркал з електроприводом |
| Сидіння водія з електроприводом | Ручний регулятор сидіння водія |
| SMART KEY | ЕБУ електронних ключів, кнопка START/STOP |
| PDM | ЕБУ електронних ключів |
| Лівий склопідйомник | Головний перемикач електросклопідйомників, перемикач електросклопідйомника пасажира, перемикач заднього лівого електросклопідйомника |
| AMP | Підсилювач, перетворювач |
| Дзеркала з обігрівом | РСМ/ЕБУД, перемикач обігрівача заднього скла, зовнішнє дзеркало з електроприводом на стороні водія /пасажира |
| Склопідйомники з захистом від защемлення | Модуль електросклопідйомника водія з захистом від защемлення |
| Модуль 5 | Важіль перемикання передач АКПП, зумер системи допомоги при парковці заднім ходом, блок СКДШ (система контролю тиску в шинах) |
| Аварійна сигналізація | Блок реле ICM (реле звукового сигналу, реле переривача поворотів та аварійної сигналізації), ВСМ |
За прикурювач та USB розетки відповідають запобіжники, позначені як POWER OUTLET.
У даному блоці також можуть кріпитися окремі незнімні реле:
- Реле плафона внутрішнього освітлення
- Реле блокування дверей
- Реле розблокування дверей
- Реле кришки багажника
- Реле електросклопідйомників
Блоки під капотом
Основний блок
Знаходиться у лівій частині моторного відсіку за акумуляторною батареєю.
| № | A | Позначення |
|---|---|---|
| FL1 | 80 | Електро підсилювач керма |
| FL2 | 60 | Розподільча коробка панелі приладів |
| FL3 | 40 | Блок управління системами ESP та ABS |
| FL4 | 40 | Коробка EMS |
| FL5 | 40 | Блок управління системами ESP та ABS |
| FL6 | 40 | Реле вентилятора печки |
| FL7 | 60 | Розподільча коробка панелі приладів |
| FL8 | 60 | Розподільча коробка панелі приладів |
| FL9 | 40 | Електро вентилятор системи охолодження |
| FL10 | 40 | Обігрів скла дверей багажника |
| FL11 | 30 | Омивач фар |
| FL12 | 40 | Вимикач (замок) запалювання |
| FL13 | 40 | Пускове реле, замок запалювання |
| F14 | 15 | Реле сирени охоронної сигналізації |
| F15 | 15 | Обігрів лобового скла |
| F16 | 10 | Стоп-сигнал |
| F17 | 20 | Блок управління системою повного приводу |
| F18 | 20 | Котушки запалювання, конденсатор |
| F19 | 7,5 | Реле пуску, реле парковочного/ нейтрального положення АКП, датчик масової витрати повітря, багатофункціональний перемикач |
| F20 | 7,5 | Блоки управління системами ESP, ABS та ICM, багатоцільовий перемикач, блок реле свічок накалювання, датчик води у паливному фільтрі, реле нагрівача паливного фільтра |
| F21 | 7,5 | Перемикач селектора АКП |
| F22 | 15 | Паливний насос |
| F23 | 15 | Датник концентрації кисню, вентилятор системи охолодження*. Клапан регулятора тиску палива**. Модуль пристрою автоматичної блокування двигуна, датчик положення розподільного вала, реле паливного насоса, клапан регулятора тиску палива, клапан регулятора магістрального тиску*** |
| F24 | 10 | Кондиціонер, форсунки*. Стоп-сигнал, датник концентрації кисню, кондиціонер, реле вентилятора системи охолодження**. Датчик положення колінчастого вала, датник концентрації кисню, кондиціонер*** |
| F25 | 10 | Вимикач стоп-сигналу*** |
| F26 | 15 | РСМ* TCM*** |
| F27 | 10 | Кондиціонер |
| F28 | 10 | Модуль пристрою автоматичної блокування двигуна, електромагнітний клапан регулювання вприску, датчик положення колінчастого вала, датчик положення розподільного вала, клапан управління подачею масла, електромагнітний клапан продувки адсорбера*. Соленоїдний клапан обводу охолодження системи EGR (система рециркуляції відпрацьованих газів), електричний пускач VGT (система газорозподілу), модуль пристрою автоматичної блокування двигуна, датчик положення розподільного вала, блок реле свічок накалювання, датчик рівня масла**. Соленоїдний клапан обводу охолодження EGR (система рециркуляції відпрацьованих газів), електричний пускач VGT (система газорозподілу), датник рівня масла, електро вентилятор системи охолодження двигуна*** |
| F29 | 20А Котушки запалювання*, ЕСМ**, ЕСМ*** | |
| FL30 | 30А Реле управління двигуном | |
| Реле | ||
| R1 | Реле паливного насоса | |
| R2 | Реле кондиціонера | |
| R3 | Реле управління двигуном (головне реле) | |
| R4 | Реле системи попередження про екстрене гальмування / Реле омивача фар | |
| R5 | Реле склоочисника (датчик дощу) | |
| R6 | Реле склоочисника (повільний режим) | |
| R7 | Реле вентилятора | |
| R8 | Реле включення звукового сигналу | |
| R9 | Реле – висока швидкість електро вентилятора системи охолодження | |
| R10 | Реле обігріву лобового скла | |
| R11 | Реле управління двигуном | |
| R12 | Електро вентилятор кліматичної системи | |
| R13 | Реле включення звукового сигналу | |
| R14 | Реле вентилятора охолодження (низьк.) | |
| R15 | Реле стартера | |
| R16 | Реле звукової охоронної сигналізації | |
| R17 | Реле обігріву заднього скла | |
Додатковий блок
Встановлюється на моделі з дизельним двигуном.
Головний запобіжник
На багатьох автомобілях Хендай ix35 на плюсовій клемі акумуляторної батареї знаходиться головний силовий запобіжник, виконаний у вигляді плавкої вставки високої потужності.
