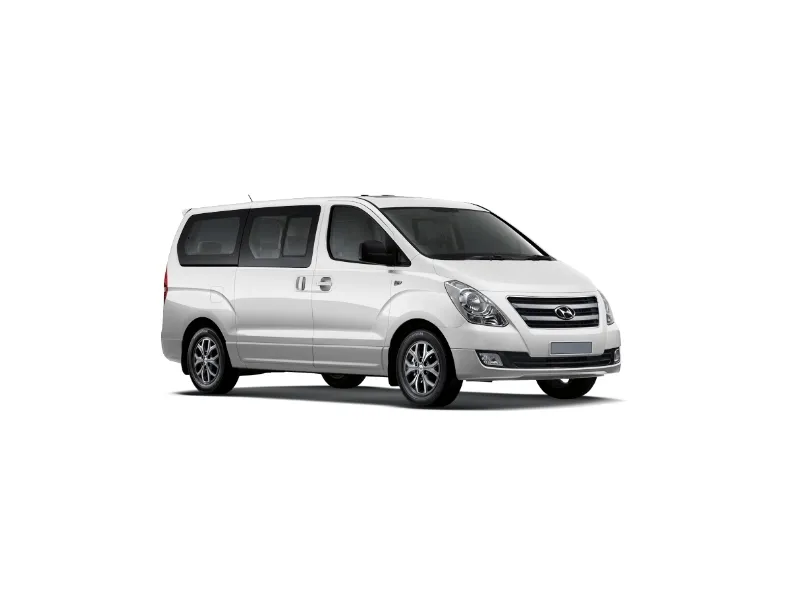

Hyundai H1 (GRAND STAREX) мінівен широкого спектру застосування, виробляється з 1996 року і по сьогодні в 2 поколіннях як фургон або мікроавтобус. У даному матеріалі ви знайдете опис запобіжників і реле Хендай Гранд Старекс h1 зі схемами і фотографіями блоків для 2 го покоління моделі, що випускалися в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2 9 , 2020, 2021, 2022 роки. Виділимо запобіжник, що відповідає за прикурювач.
За цей період виробництва Hyundai H1 (Grand Starex) пройшла рестайлінг, тому призначення елементів у блоках може відрізнятись і залежить від року випуску, рівня оснащення та регіону постачання. Звіряйте опис зі своїми схемами на звороті захисної кришки.
Не підходять схеми чи володієте першим поколінням Старекс? Тоді вам підійде цей опис .
Зміст
Блок у салоні
Він знаходиться унизу панелі приладів (з боку водія), за кришкою.
Варіант 1
Схема
Опис запобіжників
AUDIO-2 | 10А Аудіо, цифровий годинник, BCM, вимикач зовнішнього дзеркала з живленням |
C/ LIGHTER | 20А Прикурювач, Передня розетка |
S/HTD DRI | 10А Вимикач обігріву сидіння водія (за наявності) |
DRL | 10А BCM (за наявності) |
RR FOG LP | 10А Реле заднього проти туманного ліхтаря |
H/LP | 10А Реле далекого / ближнього світла фар |
FRT WIPER | 25А Реле переднього склоочисника, електродвигун переднього склоочисника |
BCM | 10А BCM |
HTR | 10А Реле переднього / заднього вентилятора, Модуль керування переднім / заднім кондиціонером, Реле вентилятора конденсатора, Електро хромне дзеркало, Термо вимикач, Реле обігрівача PTC (D4CB), Електромагнітний клапан EGR (D4BH) |
B/UP LP | 10А Реле ліхтаря заднього ходу, перемикач ліхтаря заднього ходу, перемикач діапазону передачі |
ABS | 40А Блок керування ABS/ESP, перемикач ESP (D4CB) |
T/SIG LP | 10А Перемикач сиганів повороту |
A/BAG | 10А Модуль керування SRS |
A/BAG IND | 10А Приладовий щиток (індикація) |
MODULE | 10А Комбінація приладів, BCM, Модуль керування іммобіл-ом (D4BH), Реле кондиціонера (D4BH), Опір генератора |
ECU | 10А Датчик швидкості автомобіля, ECM, датчик повітряного потоку (D4CB), паливний насос (D4BH), TCM, датчик попередження про паливний фільтр |
START | 10А Пускове реле, реле охоронної сигналізації |
MIRR HTD | 10А Модуль керування переднім кондиціонером, зовнішнє дзеркало з електроприводом та обігрівач лівого/правого скла |
STOP LP | 15А Вимикач стоп – сигналу |
BWS | 10А Зуммер |
DR LOCK | 20А Реле блокування/розблокування дверей |
FRT FOG LP | 10А Реле передніх протитуманних фар |
B/ALARM | 10А Реле звукового сигналу охоронної сигналізації |
AUDIO-1 (POWER CONNECTOR) | 15А Аудіо |
ROOM LP (POWER CONNECTOR) | 10А Цифровий годинник, Комбінація приладів, Підсвічування LH/RH, Підніжка LH/RH, Лампа багажного відділення, Вимикач освітлення салону, Вимикач дверної сигналізації, Роз'єм каналу передачі даних, BCM, Вимикач освітлення косметичного столика LH/RH, Підсвічування стельової консолі |
HAZARD | 15А Реле аварійної сигналізації, аварійний вимикач |
FUEL LID | 15А Реле лючка паливного бака |
P/WDW LH | 25А Головний вимикач електричного підйомника, вимикач електричного підйомника, лівий |
P/WDW RH | 25А Головний вимикач електричного скло підйомника, вимикач правого скло підйомника |
Передній прикурювач позначений як C/ LIGHTER, а задній POWER OUTLET.
Розшифровка реле
- R1 – реле електро скло підйомників
- R2 – реле лючка заливної горловини
Також зі зворотного боку можуть кріпитися такі не знімні реле: реле заднього вентилятора, реле заднього ліхтаря, реле переднього вентилятора, реле заднього обігрівача скла.
Варіант 2
Схема
Блоки під капотом
Основний блок
Розташовується з лівого боку моторного відсіку, поряд з акумулятором.
Схема варіант 1
Призначення
ALT | 150А Запобіжник (A/CON, FRT DEICER), плавка вставка (FRT HTR, RR HTR, RR HTD, C/FAN, F/FILTER, ABS 1/2), генератор, блок запобіжників та реле E/R, правий |
BATT1 | 50А Запобіжник (DR LOCK, FRT FOG LP, B/ALARM, роз'єм живлення (AUDIO-1, ROOM LP)) |
BATT2 | 30А Запобіжник (FUEL LID, P/WDW LH/RH, HAZARD), багатоцільовий контрольний роз'єм |
BATT 3/RAD FAN | 40А Запобіжник (STOP LP, BWS), реле вентилятора радіатора (G4KC) |
IGN 1 | 40А Замок запалювання (ACC, IG1) |
IGN 2 | 40А Замок запалювання (IG2, START), пускове реле |
ECU MAIN | 20/30А Реле керування двигуном |
FRT HTR | 40А Реле переднього вентилятора |
RR HTD | 40А Реле обігрівача заднього скла |
RR HTR | 40А Реле заднього вентилятора |
ABS 1 | 40А Модуль керування ABS (G4KC) |
ABS 2 | 40А Модуль керування ABS (G4KC) |
C/FAN | 30А Реле вентилятора конденсатора 1 |
F/FILTER | 30А Реле підігрівача паливного фільтра (ДИЗЕЛЬНИЙ) |
ECU/TCU | 10А TCM, ECM (бензин) |
HORN | 10А Реле звукового сигналу |
BURNER | 20А Модуль управління паливним обігрівачем (D4CB) |
F/PUMP | 15А Реле паливного насоса (G4KC) |
ALT | 10А Генератор (D4BH) |
H/LP HI | 15А Реле фар (HIGH), реле фар (LOW) |
A/CON | 10А Реле кондиціонера |
FRT DEICER | 15А Реле обігрівача лобового скла (за наявності) |
TAIL LH | 10А Ліва фара (габаритний ліхтар), Ліва задня комбінована лампа, Ліва габаритна лампа |
TAIL RH | 10А Фара права (габаритний ліхтар), задній комбінований ліхтар правий, габаритний ліхтар правий |
H/LP LO LH | 10А Фара ліва |
H/LP LO RH | 10А Фара права |
SNSR 1 | 10А Реле кондиціонера, реле вентилятора конденсатора (D4CB), лямбда-зонд (D4CB), реле PTC нагрівача №1 (D4CB), вимикач стоп-сигналу (D4CB) |
SNSR2 | 15А D4CB: датчик положення розподільного валу, реле свічок розжарювання, привід системи рециркуляції відпрацьованих газів, регулюючий клапан VGT, модуль управління іммобілем G4KC: реле паливного насоса, електромагнітний клапан продувки адсорбера, масляний регулюючий клапан, датчик положення колінчастого модуль управління іммобіл-ом, виконавчий механізм регулювання холостого ходу |
IGN COIL | 15А Котушка запалювання # 1 ~ # 4 (G4KC), конденсатор (G4KC) |
ECU 1 | 10А ECM (D4CB) |
ECU 2 | 20А ECM (D4CB, G4KC), форсунка №1 ~ №4 (G4KC) |
SAFETY P/WDW | 20А Скло підйомник безпеки |
Схема варіант 2
Додатковий блок
Встановлюється переважно на дизельні моделі, праворуч, поруч зі стійкою.
Схема варіант 1
Позначення
GLOW | 80А Реле свічок розжарювання |
PTC HEATER 1 | 40А Реле нагрівача PTC №1 |
PTC HEATER 2 | 40А Реле нагрівача PTC №2 |
PTC HEATER 3 | 40А Реле нагрівача PTC №3 |
ABS 1 | 40А Блок управління ABS/ESC |
ABS 2 | 40А Блок управління ABS/ESC |
ECU | 15А Живлення електронного блоку керування |
FUEL PUMP | 20А Двигун паливного насоса |
DCU 1 | 20А Потужність блоку керування дозуванням 1 |
DCU 2 | 20А Блок керування дозуванням Power 2 |
DCU 3 | 20А Блок керування дозуванням Power 3 |
DCU | 60А Основне живлення блоку керування дозуванням |
Схема варіант 2
