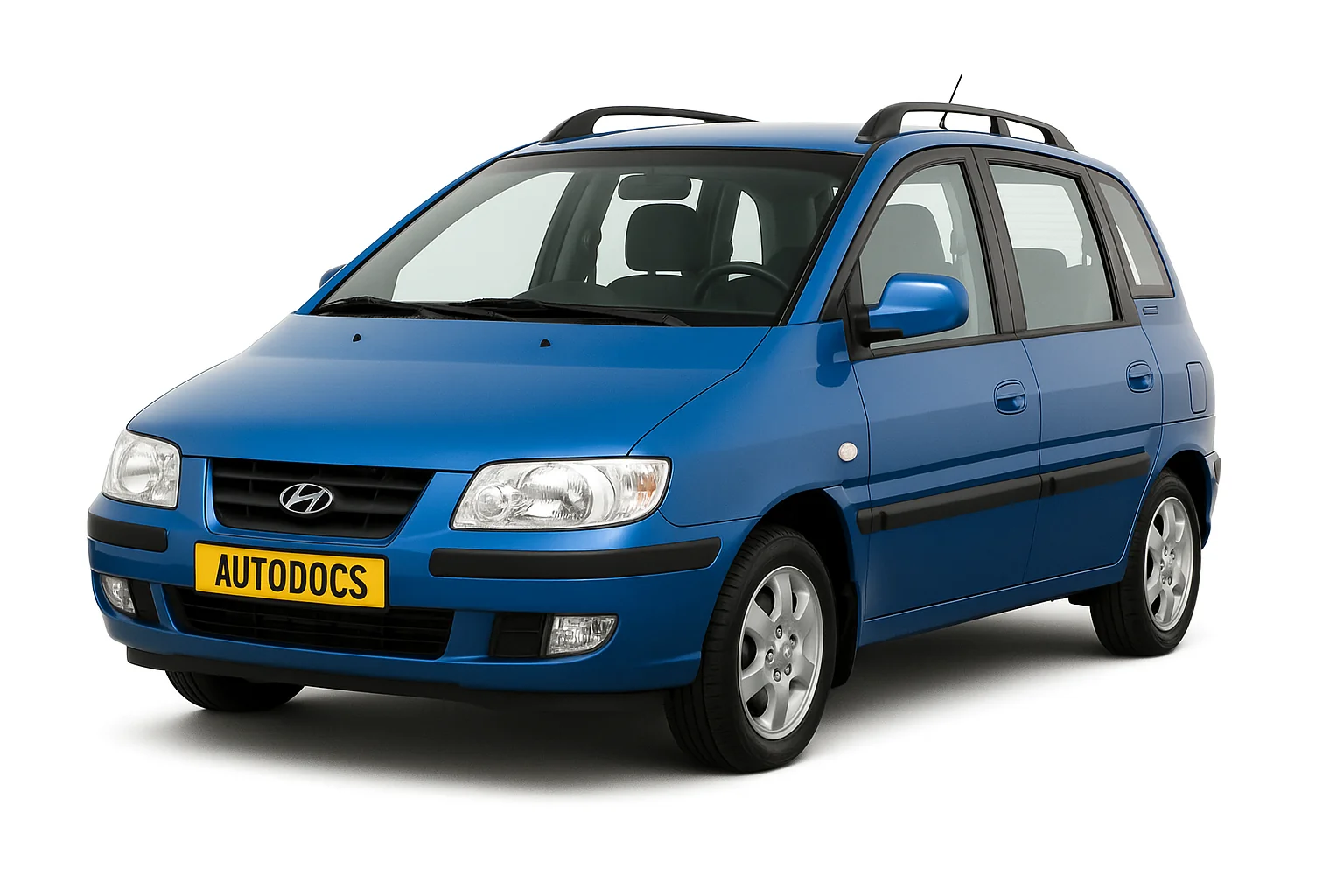

Hyundai Matrix — субкомпактвэн, также известный в некоторых странах как Hyundai Lavita, выпускавшийся в 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, фотографии, номиналы и назначение цепей в салоне и под капотом. Отдельно указаны предохранители прикуривателя и розеток, а также основные электронные блоки управления автомобиля. Материал поможет быстро найти нужный элемент.
В зависимости от региона поставки и года выпуска возможно различное исполнение блоков предохранителей и реле. Сверяйте назначение со своими схемами на обратной стороне защитной крышки.
Содержание
Блоки управления
| № | Назначение |
|---|---|
| 1 | Электронный блок управления ABS |
| 2 | Боковой датчик удара, левый — Центральная стойка |
| 3 | Боковой датчик удара, правый — Центральная стойка |
| 4 | Сирена противоугонной системы — перегородка |
| 5 | Звуковой предупреждающий сигнал/ зуммер – за блоком предохранителей /реле приборной панели |
| 6 | Аккумуляторная батарея |
| 7 | Диагностический разъем (DLC) — под приборной панелью |
| 8 | Блок управления системой освещения в дневное время — внутренняя часть крыла |
| 9 | Электронный блок управления двигателем- нижняя защитная панель |
| 10 | Блок предохранителей /реле, моторный отсек 1 |
| 11 | Блок предохранителей /реле, моторный отсек 2 (Дизель) |
| 12 | Блок предохранителей /реле, моторный отсек З (Дизель) |
| 13 | Блок предохранителей /реле, приборная панель |
| 14 | Резистор электродвигателя вентилятора отопителя — рядом с электродвигателем вентилятора отопителя |
| 15 | Звуковой сигнал (верхний) |
| 16 | Звуковой сигнал (нижний) |
| 17 | Инерционный выключатель отсечки подачи топлива — за аккумуляторной батареей |
| 18 | Блок управления иммобилайзером -за блоком предохранителей /реле приборной панели |
| 19 | Многофункциональный блок управления-за блоком предохранителей /реле приборной панели – функции противоугонная система, центральный замок, обогреватель заднего стекла, зуммер наличия ключа в замке зажигания, лампы освещения салона /задержка выключения, система предупреждения о непристёгнутом ремне безопасности, очиститель /омыватель лобового стекла |
| 20 | Реле электропривода люка — на потолочной панели |
| 21 | Электронный блок управления SRS- под центральной консолью |
| 22 | Электронный блок управления КПП – АКПП – за приборной панелью, слева |
| 23 | Реле очистителя заднего стекла – левая часть багажного отделения |
Блок в салоне Хендай Матрикс
Расположен в нижней части панели приборов. Для доступа уберите защитную крышку.
| № | Описание реле |
|---|---|
| 1 | Резерв |
| 2 | Реле центрального замка (разблокировка) |
| 3 | Реле аварийной сигнализации |
| 4 | Резерв |
| 5 | Реле центрального замка |
| 6 | Реле электропривода стеклоподъемников |
| 7 | Реле противоугонной системы |
| 8 | Реле сирены противоугонной системы |
| 9 | Реле обогревателя заднего стекла |
| 10 | Реле-прерыватель указателей поворота |
| 11 | Реле электродвигателя вентилятора отопителя |
Возможно несколько вариантов исполнения отделения с предохранителями.
| № | A | Обозначение предохранителей |
|---|---|---|
| RR HTD | 30 | Реле обогревателя заднего стекла |
| STOP | 10 | Реле стоп-сигнала, реле электрических стеклоподъемников |
| D/LOCK | 15 | Реле запирания (отпирания) дверей, ЕТАСМ, реле люка |
| HAZARD | 10 | Реле охранной сигнализации, реле аварийной сигнализации |
| AUDIO | 10 | Автомагнитола |
| C/LIGHT | 15 | Прикуриватель |
| A/B | 10 | Блок управления подушками безопасности |
| A/В IND | 10 | Контрольная лампа подушек безопасности |
| T/SIG | 10 | Выключатель аварийной сигнализации, таймер ремня безопасности, приборная панель, Блок управления ABS, резистор возбуждения, привод насоса омывателя |
| ECU | 15 | ЕСМ, датчик скорости автомобиля, ТСМ, катушка зажигания |
| ETACS | 10 | ЕТАСМ, селектор автоматической коробки передач |
| RRWPR | 10 | Двигатель заднего стеклоочистителя, реле заднего стеклоочистителя |
| START | 10 | Реле стартера |
| FRTWPR | 20 | Реле стеклоочистителей, двигатель насоса омывателя, таймер стеклоочистителей и обогревателя заднего стекла |
| S/HTD | 15 | Выключатель обогрева левого (правого) переднего сиденья |
| P/OUTLET | 25 | Передняя (задняя) розетка для подключения внешних потребителей |
| IG2 | 10 | ЕТАСМ, реле электрических стеклоподъемников, реле обогревателя заднего стекла, реле люка, реле фар, реле вентилятора системы обогрева и кондиционирования |
| O/S MRR | 10 | Выключатель наружных зеркал, реле задних противотуманных фонарей |
Предохранитель отвечающий за передний прикуриватель обозначен как C/LIGHT, а за дополнительные розетки P/OUTLET.
Блоки под капотом Hyundai Matrix
Главный блок
Он находится рядом с аккумулятором под защитной крышкой.
| № | A | Расшифровка |
|---|---|---|
| 1 | 30 | COND -Электровентилятор конденсора |
| 2 | 40 | ABS – Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS |
| 3 | 40 | ABS – Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS |
| 4 | 30 | P/WIN – Электростеклоподъёмники |
| 5 | 40 | BLR – Электровентилятор радиатора отопителя |
| 6 | 10 | ABS – Анти блокировочная система тормозов ABS |
| 7 | 15 | INJ – Топливные форсунки, катушки зажигания |
| 8 | 10 | SNSR – Датчики системы управления двигателем |
| 9 | 10 | F/PUMP – Топливный насос |
| 10 | 10 | TAIL LH – Левый задний фонарь, левый фонарь подсветки номерного знака |
| 11 | 10 | TAIL RH Правый задний фонарь, правый фонарь подсветки номерного знака |
| 12 | Диод включения задних противотуманных фонарей | |
| 13 | 120 | ВАТТ – Генератор |
| 14 | 40 | B+ – Кондиционер, обогрев заднего стекла, стоп-сигналы, центральный замок, противоугонная сигнализация |
| 15 | 30 | ECU – Блок управления двигателем, генератор, главное реле системы управления двигателем |
| 16 | 40 | IGN – Стартер, выключатель (замок) зажигания |
| 17 | 30 | RAD – Электровентилятор радиатора |
| 18 | 20 | TAIL – Задние фонари |
| 19 | 15 | FR FOG – Противотуманные фары |
| 20 | 15 | H/LP LH – Левая фара |
| 21 | 15 | НДР RH – Правая фара |
| 22 | 10 | ECU – Блок управления двигателем, генератор, главное реле системы управления двигателем |
| 23 | 10 | HORN – Звуковой сигнал |
| 24 | 10 | A/CON – Кондиционер |
| 25 | 15 | DRL – Блок управления габаритным светом |
| 26 | 10 | ROOM LP – Автомагнитола, освещение салона, подсветка комбинации приборов |
| R1 | MAIN – Главное реле | |
| R2 | COND2 – Реле электро вентилятора конденсора (малая скорость вращения) | |
| R3 | F/P CHK – Реле топливного насоса | |
| R4 | RAD – Реле электро вентилятора радиатора | |
| R5 | H/LP – Реле включения фар | |
| R6 | HORN – Реле звукового сигнала | |
| R7 | WIPER – Реле стеклоочистителя | |
| R8 | R/W DIODE – Реле включения диода (поз. 12) | |
| R9 | START – Реле стартера | |
| R10 | A/CON – Реле кондиционера | |
| R11 | TAIL – Реле включения задних фонарей | |
| R12 | COND1 – Реле электро вентилятора конденсора (высокая скорость вращения) | |
| R13 | FR FOG – Реле включения задних противотуманных фонарей |
Дополнительный блок
| № | Описание |
|---|---|
| GLOW | свечи |
| PTC | дополнительный отопитель |
Частые вопросы: предохранители и реле Hyundai Matrix
Где находится блок предохранителей на Hyundai Matrix?
Где искать блоки на Hyundai Matrix: Сирена противоугонной системы — перегородка; Звуковой предупреждающий сигнал/ зуммер – за блоком предохранителей /реле приборной панели; Аккумуляторная батарея; Диагностический разъем (DLC) — под приборной панелью. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Hyundai Matrix?
Найдите позицию прикуривателя в таблице на странице Hyundai Matrix (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Hyundai Matrix — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Hyundai Matrix?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Hyundai Matrix?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Hyundai Matrix?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Hyundai Matrix?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Hyundai Matrix?
Схема и таблица предохранителей Hyundai Matrix — на этой странице: Блоки управления, Блок в салоне Хендай Матрикс, Блоки под капотом Hyundai Matrix. Сохраните страницу — номиналы соответствуют штатной комплектации.
