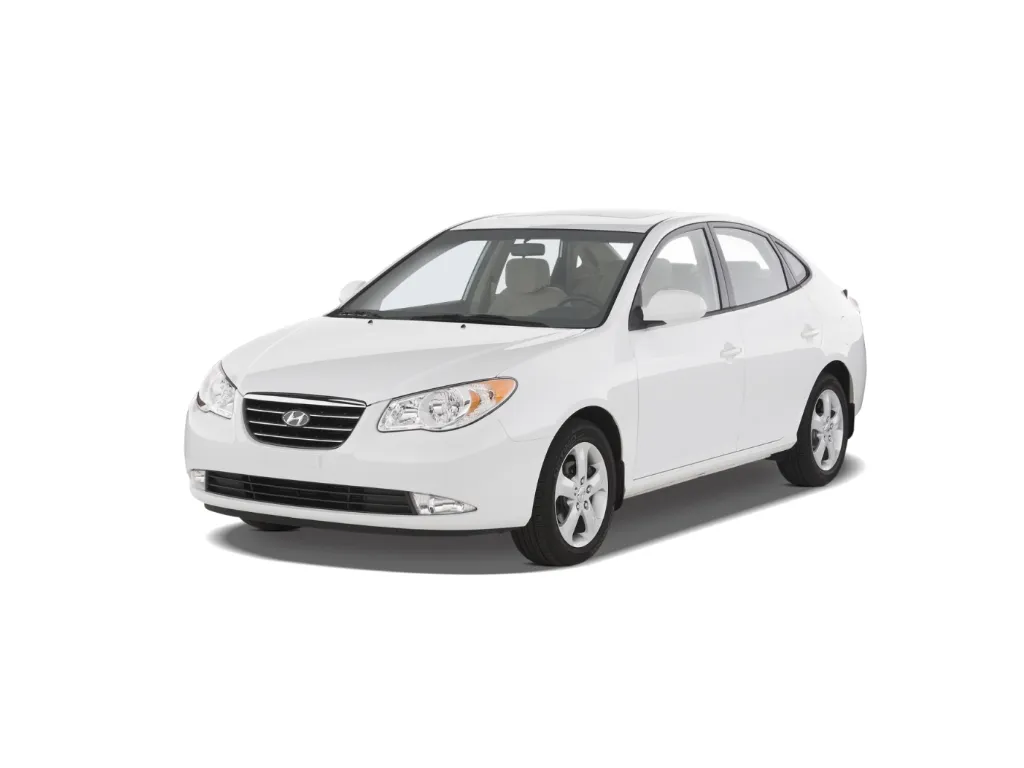

Hyundai Elantra 4 покоління (модель Elantra HD) випускався з 2006 по 2011 рік: 2006, 2007, 2008, 2009, 2010, 2011. Автомобіль оснащувався переважно бензиновими двигунами. У даному матеріалі ви знайдете детальний опис запобіжників та реле Hyundai Elantra 4 HD: схеми блоків, їх розташування та призначення. Окремо розглянемо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від представленого. Звіряйте позначення зі своїми схемами на зворотному боці захисної кришки.
Блоки в салоні
Блок запобіжників
Знаходиться в лівому торці панелі приладів за захисною кришкою.
Приклад схеми з зворотного боку кришки
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 10 | Реле стартера – START |
| 2 | 10 | Блок управління кондиціонером – A/CON SW |
| 3 | 10 | Система обігріву зовнішніх дзеркал заднього виду – HTD MIRR |
| 4 | 15 | Обігрів сидінь – SEAT HTR |
| 5 | 10 | Кондиціонер – A/CON |
| 6 | 10 | Лампи дальнього світла – HEAD LAMP |
| 7 | 25 | Склоочисник вітрового вікна – FR WIPER |
| 8 | 15 | Склоочисник двері багажника – RR WIPER |
| 9 | 15 | Включення ближнього світла фар у денний час – DRL OFF |
| 10 | 10 | Задні протитуманні вогні – RR FOG |
| 11 | 25 | Блок управління склопідйомниками – P/WDW LH |
| 12 | 10 | Годинник – CLOCK |
| 13 | 15 | Прикурювач – C/LIGHTER |
| 14 | 20 | Люк, реле блока управління запалювання – DR LOCK |
| 15 | 15 | Реле обігрівача вітрового скла – DEICER |
| 16 | 15 | Стоп-сигнали – STOP |
| 17 | 15 | Освітлення салону – ROOM LP |
| 18 | 15 | Аудіосистема, маршрутний комп'ютер – AUDIO |
| 19 | 15 | Задня 5-а дверь – T/LID |
| 20 | 25 | Блокування електричних склопідйомників (права сторона) – SAFETY P/WDW RH |
| 21 | 25 | Блокування електричних склопідйомників (ліва сторона) – SAFETY P/WDW LH |
| 22 | 25 | Електричні склопідйомники – P/WDW |
| 23 | 15 | Розетка електроживлення – P/OUTLET |
| 24 | 10 | Блок перемикачів – T/SIG |
| 25 | 10 | Контрольна лампа подушки безпеки – A/BAG IND |
| 26 | 10 | Панель приладів – CLUSTER |
| 27 | 15 | Подушка безпеки – A/BAG |
| 28 | 15 | Блок управління дверима або запалюванням – IGN1-A |
| 29 | 15 | Передня розетка електроживлення – RR P/OUTLET |
| 30 | 10 | Задній правий габаритний вогник – TAIL RH |
| 31 | 10 | Задній лівий габаритний вогник – TAIL RH |
За прикурювач відповідає запобіжник номер 13 на 15А.
Блоки реле
Під панеллю можуть знаходитися 2 додаткових блоки з реле.
Розташування реле в блоках
- реле заднього освітлення, реле склопідйомників, реле опалювача, реле двері багажного відділення
- реле центрального блокування замків, реле розморожувача вітрового скла, реле задніх протитуманних вогнів, реле звукового сигналу попереджувальної протиугонної сигналізації, реле датчика дощу, блок реле Built-in-ICM
Блок під капотом
Він знаходиться з лівої сторони, поруч з акумулятором і закритий захисною кришкою.
| № | A | Призначення |
|---|---|---|
| 1 | 20 | АБС та ESP – ABS2 |
| 2 | 40 | ABS та ESP |
| 3 | 50 | Електронний блок управління електрообладнанням салону – B+1 |
| 4 | 40 | Обігрів дзеркал заднього виду – RR HTD |
| 5 | 40 | Електро вентилятор – BLOWER |
| 6 | 40 | Електро вентилятор системи кондиціонування – C/FAN |
| 7 | 20 | Омивач передніх фар – H/LP WASHER |
| 8 | 20 | Резерв – SPARE |
| 9 | 125 | Генератор – ALTERNATOR |
| 10 | 80 | Електро підсилювач кермового управління – MDPS |
| 11 | 15 | Передні протитуманні фари – FR FOG |
| 12 | 10 | Кондиціонер – A/CON |
| 13 | 15 | Аварійна сигналізація – HAZARD |
| 14 | 10 | Резерв – SPARE |
| 15 | 20 | Резерв – SPARE |
| 16 | 15 | Паливний насос – F/PUMP |
| 17 | 15 | Резерв – SPARE |
| 18 | 10 | Блок управління двигуном – ECU1 |
| 19 | 10 | Блок управління двигуном – ECU2 |
| 20 | 20 | Блок управління двигуном – ECU3 |
| 21 | 15 | Паливні форсунки, система кондиціонування – INJ |
| 22 | 10 | Датчики – SNSR2 |
| 23 | 15 | Звуковий сигнал – HORN |
| 24 | 50 | Електронний блок управління електрообладнанням салону – B+2 |
| 25 | 40 | Стартер, вимикач (замок) запалювання – ING2 |
| 26 | 30 | Вимикач (замок) запалювання – IGN1 |
| 27 | 30 | Головне реле – ECU |
| 28 | 10 | Система курсової стійкості ESP, антиблокувальна система гальм ABS, датник курсової стійкості – ABS |
| 29 | 10 | Система запалювання – ECU2 |
| 30 | 10 | Вимикач лампи світла заднього ходу – B/UP |
| 31 | 10 | Ближнє світло правої передньої фари – H/LP LO RH |
| 32 | 10 | Ближнє світло лівої передньої фари – H/LP LO LH |
| 33 | 20 | Дальнє світло фар – H/LP HI |
| 34 | 10 | Датчики – SNSR1 |
| Реле | ||
| R1 | Реле електро вентилятора системи охолодження (мала швидкість обертання) – C/FAN2 | |
| R2 | Реле електро вентилятора системи охолодження (висока швидкість обертання) – C/FAN1 | |
| R3 | Реле стартера – START | |
| R4 | Реле паливного насоса – F/PUMP | |
| R5 | Реле кондиціонера – A/CON | |
| R6 | Реле ближнього світла фар – H/LP LO | |
| R7 | Реле звукового сигналу – HORN | |
| R8 | Реле дальнього світла фар – H/LP HI | |
| R9 | Реле заднього протитуманного вогню – FOG LP | |
| R10 | Реле склоочисника – WIPER | |
| R11 | Головне реле – MAIN | |
