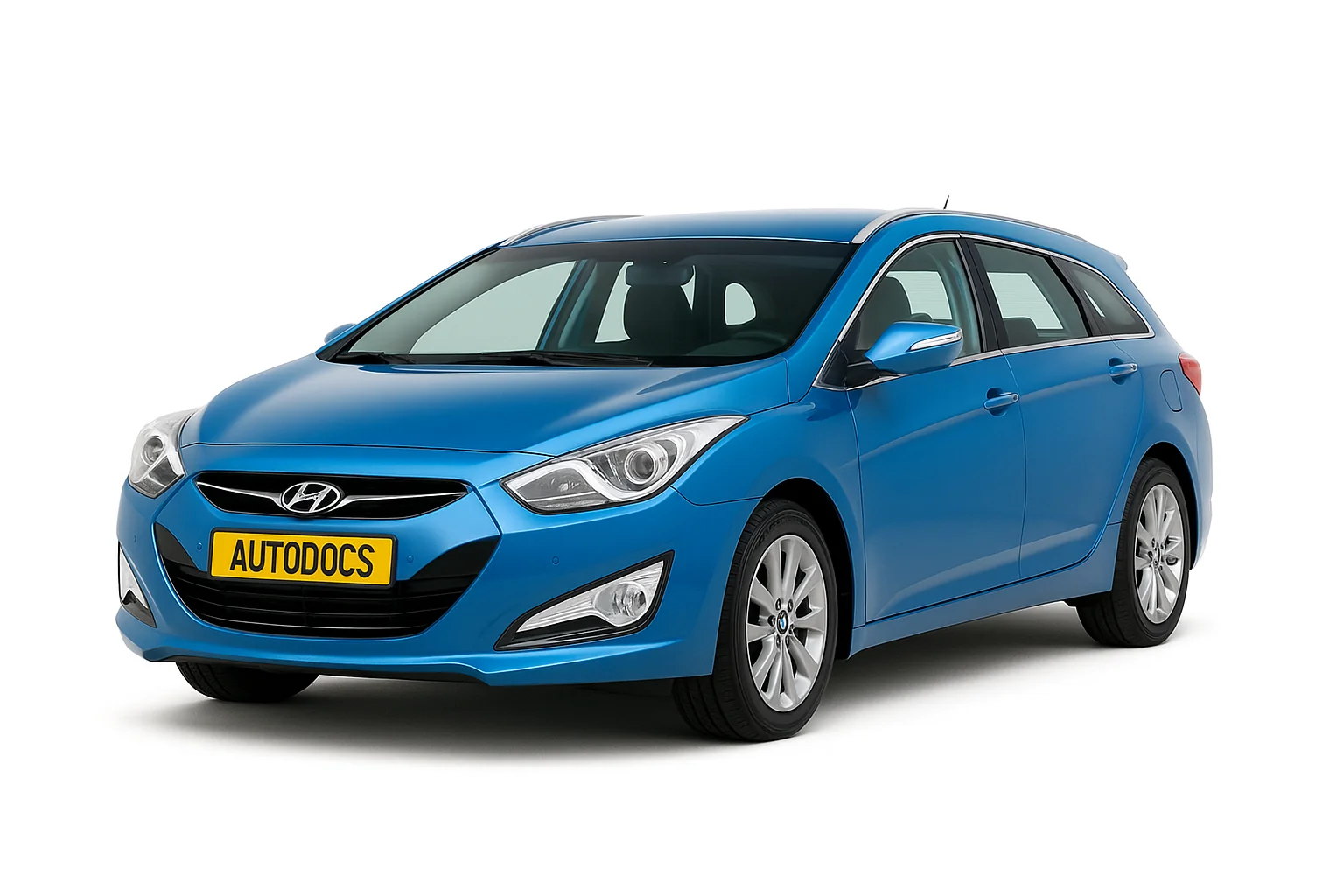

Hyundai i40 – сімейний автомобіль, що випускався у 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 роках як з дизельними так і бензиновими двигунами. За цей час модель пройшла рестайлінг. У цій статті Ви знайдете опис запобіжників та реле Хендай i40 зі схемами блоків та місцями їх розташування. Зазначимо запобіжник прикурювача.
Виконання блоків та призначення елементів у них може відрізнятись від показаного та залежить від року випуску та рівня комплектації. Звіряйте опис зі своїми схемами на звороті захисної кришки.
Блок у салоні
Він знаходиться в нижній частині панелі приладів, зніміть захисну кришку для доступу.
Схема
Опис
| POWER OUTLET 2 | Розетка живлення консолі, задня розетка живлення |
| POWER TAIL GATE | Кришка багажника з електроприводом |
| MODULE 1 | Блок управління електронного ключа, ВСМ, аудіосистема, підсилювач, JBL АМР, головний аудіовізуальний пристрій з навігацією, перетворювач постійного струму (аудіосистема/підсилювач), стельова лампа консолі, система допомоги при паркуванні, перемикач зовнішнього дзеркала з електроприводом |
| MODULE 4 | Блок реле та запобіжників м/о (реле 12), перемикач стоп-сигналу, багатофункціональний діагностичний роз'єм, пристрій активної повітряної заслінки, датчик попередження про стан паливного фільтра (D4FD) |
| MODULE 3 | Блок керування електронного ключа, ВСМ, панорамний люк на даху, датчик дощу, модуль керування CCS водія/пасажира, блок реле ICM (реле омивача фар) |
| POWER OUTLET 1 | Передня розетка живлення |
| P/SEAT PASS | Ручний перемикач з боку пасажира |
| HTD MIRR | Зовнішнє дзеркало з електроприводом з боку водія/пасажира, ЕБУД/Р СМ, блок керування кондиціонером |
| AMP | Підсилювач, JBL АМР, перетворювач постійного струму на постійний (підсилювач) |
| WIPER FRT | Блок реле ICM (реле датчика дощу), багатофункціональний перемикач, блок реле та запобіжників моторного відсіку (реле 7), електродвигун очищувача вітрового скла |
| A/CON | Блок реле та запобіжників моторного відсіку (реле 4), блок EMS (реле підігрівача палива), дизельний блок (реле обігрівача з ПТК № 2/№ 3), блок керування кондиціонером |
| STEERING WHEEL HEATER | Обігрівач рульового колеса |
| P/WDW LH | Реле скло підйомника лівих дверей, головний перемикач скло підйомника з електроприводом вікна водія / пасажира, модуль скло підйомника з електроприводом із захистом від затискання, модуль скло підйомника з електроприводом заднього лівого вікна із захистом від затискання, модуль скло підйомника з електроприводом заднього |
| PDM 1 | Реле відкривання кришки багажника, клямка кришки багажника (седан), клямка кришки багажника з електроприводом/ клямка кришки багажника (універсал), блок реле ICM (реле блокування/розблокування паливного фільтра) |
| P/SEAT DRV | Блок IMS водія, ручний перемикач з боку водія |
| MODULE 2 | ВСМ, модуль іммобілайзера, перетворювач (аудіосистема/підсилювач), аудіосистема, електрохромне дзеркало, модуль системи допомоги утримання автомобіля в межах смуги руху, модуль керування кондиціонером, фара ліва/права, модуль IMS водія, пристрій автоматичної корекції кута нахилу фар, портативна лампа, привід пристрою автоматичної корекції кута нахилу фар (лівої/правої), обігрівач заднього лівого/правого сидіння, модуль контролю тиску в шинах, модуль керування CCS водія/пасажира, індикатор важеля селектора АКП, перемикач консолі, модуль підігріву сидіння водія/пасажира |
| WIPER RR | Реле заднього склоочисника, електродвигун заднього склоочисника, багатофункціональний перемикач, модуль задньої шторки |
| BRAKE SWITCH | Вимикач стоп-сигналу |
| P/WDW RH | Реле скло підйомника правих дверей, головний перемикач скло підйомника з електроприводом вікна водія / пасажира, модуль скло підйомника з електроприводом із захистом від затискання, модуль скло підйомника з електроприводом заднього правого вікна із захистом від затискання, модуль скло підйомника з електроприводом заднього правого |
| PDM 2 | Блок управління електронного ключа, кнопка запуску та зупинки, модуль іммобілайзера |
| MODULE 5 | Зовнішня рукоятка електронного ключа з боку водія/пасажира, зовнішнє дзеркало з електроприводом з боку водія/пасажира, пристрій активної повітряної заслінки, перемикач обігрівача лівого/правого заднього сидіння, датчик автоматичного освітлення та фотоелемент, перемикач спортивного режиму, соленоїд ключа |
| IG1 | Блок реле та запобіжників м/о (запобіжник F27, F28, F29, F30, F31) |
| MODULE 6 | Комбінація приладів, перемикач обігрівача переднього лівого/правого сидіння, передній модуль адаптивного освітлення, електричний модуль гальма стоянки |
| MDPS | Блок керування EPS |
| DR LOCK | Реле блокування/розблокування дверей, блок реле ICM (реле подвійного блокування), привод замку дверей з боку пасажира/водія, привод замку задньої лівої/правої двері |
| S/HEATER FRT | Блок керування системою CCS сидіння водія/пасажира, блок керування обігрівача сидіння водія/пасажира |
| INTERIOR LAMP | Лампа дверей водія/ пасажира, лампа стельової консолі, портативна лампа, стельова лампа, лампа рукавичного відсіку, лампа багажника, лампа освітлення підніжки з боку водія / пасажира, лампа підсвічування багажника, задня ліва / права лампа індивідуального підсвічування, ліва / права лампа водія |
| MULTI MEDIA | Аудіосистема, аудіовізуальний головний пристрій з навігацією, перетворювач (аудіосистема) |
| A/BAG | Блок керування SRS |
| CURTAIN | Модуль задньої шторки |
| MEMORY 1 | Комбінація приладів, модуль контролю тиску в шинах, модуль задньої шторки, датчик нахилу, модуль керування кондиціонером, ВСМ, ультразвуковий датчик захисту від несанкціонованого доступу до салону, модуль сирени IMS водія, перемикач зовнішнього дзеркала з електроприводом |
| A/BAG IND | Комбінація приборів |
| PDM 3 | Блок керування електронним ключем |
| S/HEATER RR | Блок обігрівача заднього сидіння (ліворуч/праворуч) |
| MEMORY 2 | Приймач радіосигналу |
| PDM 1 | Блок керування електронним ключем |
| START | Без кнопки запуску: блок реле та запобіжників моторного відсіку (реле 8), перемикач замку запалювання, перемикач діапазонів АКП; з кнопкою запуску: ЕСМ/РСМ, перемикач діапазонів АКП |
| SUNROOF | Панорамний люк у даху |
За прикурювач та додаткові розетки відповідають запобіжники позначені як POWER OUTLET.
Блок під капотом
Розташований у лівій частині моторного відсіку.
Схема
Призначення
| MDPS | Блок керування EPS |
| B+ 1 | Розподільна коробка l/P (IPS 0 (4СН), IPS 1 (4СН), IPS 2 (2СН), запобіжник F13/F14/F19/ F20/F21/F26/F36) |
| ABS 1 | Блок управління ESP, багатофункціональний діагностичний роз'єм |
| ABS 2 | Блок управління ESP, багатофункціональний діагностичний роз'єм |
| IG 2 | Реле 9 (пускове реле), перемикач запалювання (без кнопки запуску), реле 6 (Реле МРП 4 (ЗАЖ.2), з кнопкою запуску) |
| BLOWER | Реле 4 (реле вентилятора) |
| RR HTD | Реле 11 (реле обігрівача заднього скла) |
| B+ 2 | Розподільна коробка l/P (IPS 3 (4СН), IPS 4 (4СН), запобіжник F2/F7/F9/F15) |
| AMP | Підсилювач, перетворювач (підсилювач) |
| EPB 1 | Електричний модуль гальма стоянки |
| EPB 2 | Електричний модуль гальма стоянки |
| C/FAN | Реле 1 (реле вентилятора охолодження (низький), реле 2 (реле вентилятора охолодження (високий)) |
| FRONT | Блок реле ICM (реле обігрівача вітрового скла) |
| DEICER | Реле 5 (реле звукового сигналу), блок реле ICM (реле обігрівача вітрового скла) |
| HORN | Реле 12 (реле НАС), реле стоп-сигналу |
| STOP LAMP | Блок реле ICM (реле омивача фар) |
Позначення
Розшифровка реле
Додатковий блок
Він встановлюється на дизельних версіях Hyundai i40 у правій частині моторного відсіку.
Тут знаходяться елементи, що відповідають за роботу двигуна: GLOW - свічки розжарення, РТС - додатковий обігрівач / підігрівач.
