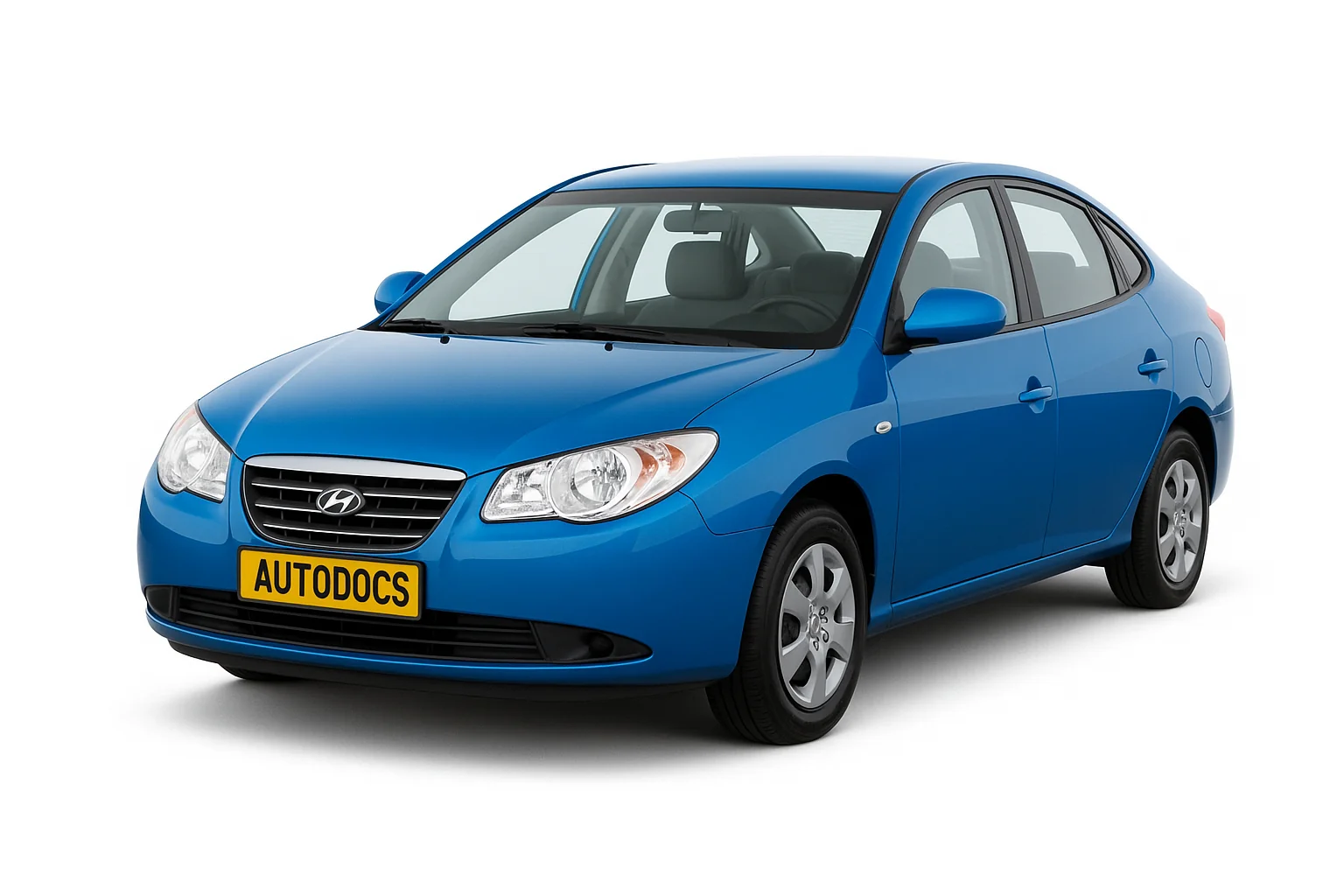

Hyundai Elantra 4-го поколения (HD) — седан, выпускавшийся в 2006, 2007, 2008, 2009, 2010 и 2011 годах преимущественно с бензиновыми двигателями. В статье рассмотрены расположение и схемы блоков предохранителей и реле в салоне и под капотом, номиналы и назначение элементов. Отдельно указаны предохранители прикуривателя и розеток, а также реле и силовые цепи.
Назначение предохранителей и реле может отличаться от представленного. Сверяйте обозначение со своими схемами на обратной стороне защитной крышки.
Содержание
Блоки в салоне
Блок предохранителей
Находится в левом торце приборной панели за защитной крышкой.
| № | A | Описание предохранителей |
|---|---|---|
| 1 | 10 | Реле стартера – START |
| 2 | 10 | Блок управления кондиционером – A/CON SW |
| 3 | 10 | Система обогрева наружных зеркал заднего вида – HTD MIRR |
| 4 | 15 | Обогрев сидений – SEAT HTR |
| 5 | 10 | Кондиционер – A/CON |
| 6 | 10 | Лампы дальнего света – HEAD LAMP |
| 7 | 25 | Стеклоочиститель ветрового окна – FR WIPER |
| 8 | 15 | Стеклоочиститель двери задка – RR WIPER |
| 9 | 15 | Включение ближнего света фар в дневное время – DRL OFF |
| 10 | 10 | Задние противотуманные фонари – RR FOG |
| 11 | 25 | Блок управления стеклоподъёмниками – P/WDW LH |
| 12 | 10 | Часы – CLOCK |
| 13 | 15 | Прикуриватель – C/LIGHTER |
| 14 | 20 | Люк, реле блока управления зажигания – DR LOCK |
| 15 | 15 | Реле обогревателя ветрового стекла – DEICER |
| 16 | 15 | Стоп-сигналы – STOP |
| 17 | 15 | Освещение салона – ROOM LP |
| 18 | 15 | Аудиосистема, маршрутный компьютер – AUDIO |
| 19 | 15 | Задняя 5-ая дверь – T/LID |
| 20 | 25 | Блокировка электрических стеклоподъемников (правая сторона) – SAFETY P/WDW RH |
| 21 | 25 | Блокировка электрических стеклоподъемников (левая сторона) – SAFETY P/WDW LH |
| 22 | 25 | Электрические стеклоподъемники – P/WDW |
| 23 | 15 | Розетка электрического питания – P/OUTLET |
| 24 | 10 | Блок переключателей – T/SIG |
| 25 | 10 | Контрольная лампа подушки безопасности – A/BAG IND |
| 26 | 10 | Панель приборов – CLUSTER |
| 27 | 15 | Подушка безопасности – A/BAG |
| 28 | 15 | Блок управления дверями либо зажиганием – IGN1-A |
| 29 | 15 | Передняя розетка электрического питания – RR P/OUTLET |
| 30 | 10 | Задний правый габаритный фонарь – TAIL RH |
| 31 | 10 | Задний левый габаритный фонарь – TAIL RH |
За прикуриватель отвечает предохранитель номер 13 на 15А.
Блоки реле
Под панелью могут находиться 2 дополнительных блока с реле.
| № | Расположение реле в блоках |
|---|---|
| 1 | реле заднего освещения, реле стеклоподъемников, реле отопителя, реле двери багажного отделения |
| 2 | реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредительной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM |
Блок под капотом
Он находится с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.
| № | A | Назначение |
|---|---|---|
| 1 | 20 | АБС и ESP – ABS2 |
| 2 | 40 | ABS и ESP |
| 3 | 50 | Электронный блок управления электрооборудованием салона – B+1 |
| 4 | 40 | Обогрев зеркал заднего вида – RR HTD |
| 5 | 40 | Электро вентилятор – BLOWER |
| 6 | 40 | Электро вентилятор системы кондиционирования – C/FAN |
| 7 | 20 | Омыватель передних фар – H/LP WASHER |
| 8 | 20 | Резерв – SPARE |
| 9 | 125 | Генератор – ALTERNATOR |
| 10 | 80 | Электро усилитель рулевого управления – MDPS |
| 11 | 15 | Передние противотуманные фары – FR FOG |
| 12 | 10 | Кондиционер – A/CON |
| 13 | 15 | Аварийная сигнализация – HAZARD |
| 14 | 10 | Резерв – SPARE |
| 15 | 20 | Резерв – SPARE |
| 16 | 15 | Топливный насос – F/PUMP |
| 17 | 15 | Резерв – SPARE |
| 18 | 10 | Блок управления двигателем – ECU1 |
| 19 | 10 | Блок управления двигателем – ECU2 |
| 20 | 20 | Блок управления двигателем – ECU3 |
| 21 | 15 | Топливные форсунки, система кондиционирования – INJ |
| 22 | 10 | Датчики – SNSR2 |
| 23 | 15 | Звуковой сигнал – HORN |
| 24 | 50 | Электронный блок управления электрооборудованием салона – B+2 |
| 25 | 40 | Стартер, выключатель (замок) зажигания – ING2 |
| 26 | 30 | Выключатель (замок) зажигания – IGN1 |
| 27 | 30 | Главное реле – ECU |
| 28 | 10 | Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости – ABS |
| 29 | 10 | Система зажигания – ECU2 |
| 30 | 10 | Выключатель лампы света заднего хода – B/UP |
| 31 | 10 | Ближний свет правой передней фары – H/LP LO RH |
| 32 | 10 | Ближний свет левой передней фары – H/LP LO LH |
| 33 | 20 | Дальний свет фар – H/LP HI |
| 34 | 10 | Датчики – SNSR1 |
| Реле | ||
| R1 | Реле электровентилятора системы охлаждения (малая скорость вращения) – C/FAN2 | |
| R2 | Реле электровентилятора системы охлаждения (высокая скорость вращения) – C/FAN1 | |
| R3 | Реле стартера – START | |
| R4 | Реле топливного насоса – F/PUMP | |
| R5 | Реле кондиционера – A/CON | |
| R6 | Реле ближнего света фар – H/LP LO | |
| R7 | Реле звукового сигнала – HORN | |
| R8 | Реле дальнего света фар – H/LP HI | |
| R9 | Реле заднего противотуманного фонаря – FOG LP | |
| R10 | Реле стеклоочистителя – WIPER | |
| R11 | Главное реле – MAIN | |
Частые вопросы: предохранители и реле Hyundai Elantra 4 (HD) 2006–2011
Где находится блок предохранителей на Hyundai Elantra 4 (HD) 2006–2011?
Где искать блоки на Hyundai Elantra 4 (HD) 2006–2011: Освещение салона – ROOM LP; Панель приборов – CLUSTER; Электронный блок управления электрооборудованием салона – B+1; Электро усилитель рулевого управления – MDPS. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Hyundai Elantra 4 (HD) 2006–2011?
Найдите позицию прикуривателя в таблице на странице Hyundai Elantra 4 (HD) 2006–2011 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Hyundai Elantra 4 (HD) 2006–2011 — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Hyundai Elantra 4 (HD) 2006–2011?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Hyundai Elantra 4 (HD) 2006–2011?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Hyundai Elantra 4 (HD) 2006–2011?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Hyundai Elantra 4 (HD) 2006–2011?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Hyundai Elantra 4 (HD) 2006–2011?
Схема и таблица предохранителей Hyundai Elantra 4 (HD) 2006–2011 — на этой странице: Блоки в салоне, Блок под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
